Элементы зданий Несмотря на большое разнообразие зданий по назначению, объемно-планировочным и конструктивным решениям, все они состоят из некоторого ограниченного числа взаимосвязанных частей или элементов, которые иногда называют архитектурно-конструктивными элементами. По функциональному назначению элементы зданий подразделяют на: — несущие, воспринимающие основные нагрузки, возникающие в зданиях и действующие на них извне; — ограждающие, разделяющие здание на отдельные помещения, защищающие их от атмосферных воздействий и обеспечивающие сохранение в зданиях требуемой температуры; — элементы, совмещающие несущие и ограждающие функции. Основными элементами зданий (рис. 1 и 2) являются: фундаменты, стены, перегородки, перекрытия, крыши, покрытия, отдельные опоры, лестницы, балконы, окна, двери, фонари, подкрановые балки и др. Фундаменты — подземные несущие элементы зданий, предназначенные для восприятия нагрузки от здания и передачи ее на основание. Основаниями зданий служат грунты, находящиеся под нижней плоскостью фундаментов, называемой подошвой фундамента. Если нагрузка от здания передается через подошву фундамента на грунт, находящийся в состоянии его природного залегания, то такой грунт является естественным основанием. Грунты, предварительно уплотненные или укрепленные другими способами, принято называть искусственными основаниями. Рис. 1. Элементы гражданского здания Рис. 2. Элементы одноэтажного промышленного здания Стены могут быть как ограждающими, так и совмещающими ограждающие и несущие функции. Стены, на которые, «роме собственного веса, передаются па- грузки от других элементов зданий (перекрытий, крыш, покрытий, лестниц), называют несущими. Стены, являющиеся только ограждениями помещений зданий от внешнего пространства и передающие собственный вес в пределах каждого этажа, опираясь на другие несущие конструкции здания, называют ненесущими. Такие же стены, навешиваемые на вертикальные конструкции каркаса здания, принято называть навесными. Если стены опираются на фундаменты или фундаментные балки и на них дикакие нагрузки, дроме собственного веса, не действуют, то их называют самонесущими. Стены, отделяющие помещения в зданиях от внешнего пространства и защищающие их от атмосферных воздействий, называются наружными, а отделяющие одни помещения внутри зданий от других — внутренними. Внутренние стены, выполненные из несгораемых материалов в соответствии с требованиями противопожарных норм как противопожарные преграды, называются брандмауэрными. Перегородки являются ограждающими элементами и предназначаются для разделения внутреннего пространства зданий в пределах каждого этажа на отдельные помещения. В каждом этаже перегородки опираются на перекрытия и на них передают свой вес. Перекрытия являются элементами зданий, совмещающими ограждающие и несущие функции. Перекрытия предназначаются для разделения зданий на этажи, ограничивая в каждом этаже помещения сверху и снизу. В этом заключается их ограждающая функция. Кроме собственного веса и постоянной нагрузки от веса перегородок, на перекрытия воздействуют полезные (временные) нагрузки от веса людей, мебели, оборудования и других предметов, расположенных непосредственно на перекрытиях. Воспринимая и передавая эти нагрузки другим несущим конструкциям здания, перекрытия выполняют несущие функции. Одновременно .перекрытия, являясь горизонтальными диафрагмами (дисками), способствуют повышению пространственной жесткости здания в целом, т. е. неизменяемости его конструктивной схемы под воздействием различных нагрузок. Перекрытия, разделяющие здания на смежные этажи, называют междуэтажными; отделяющие нижний этаж от грунта — нижними; отделяющие нижний этаж от подвала—надподваль- ными; отделяющие верхний этаж от чердака — чердачными. Крыши — также элементы зданий, совмещающие ограждающие и несущие функции. Верхний водоизолирующий слой крыши называется кровлей. Ограждающие функции крыши состоят в защите здания сверху от атмосферных осадков, солнечных лучей и ветра. Несущие функции крыши состоят в восприятии и передаче на другие несущие конструкции здания различных нагрузок (от людей, снега, воды, ветра, различных устройств на крышах и др.), которые могут воздействовать на крыши. Если между крышей и чердачным перекрытием имеется неотапливаемое помещение, называемое чердаком, то крыша над таким зданием носит название чердачной. При пологих и плоских крышах, а также в промышленных зданиях часто чердаков не делают, а чердачное перекрытие совмещают в одну конструкцию с крышей, которую в этом случае на гражданских зданиях называется бесчердачной или совмещенной, а в промышленных зданиях — покрытием. Отдельные опоры являются несущими элементами зданий. Они выполняются в виде колонн, столбов или пилонов и предназначаются для восприятия нагрузок от перекрытий, крыш, покрытий, мостовых кранов, стен и передачи этих нагрузок на фундаменты зданий. Перекрытия и покрытия могут опираться непосредственно на колонны и столбы или через посредство опирающихся на них мощных балок (прогонов, ригелей) или ферм. Колонны с такими балками и фермами составляют несущий каркас здания. Лестницы относятся к несущим элементам зданий и предназначаются для сообщения между этажами и в отдельных случаях с чердаком и для выхода на крышу. В противопожарных целях лестницы в многоэтажных зданиях устраивают в отдельных помещениях, лестничных клетках, имеющих несгораемые ограждающие конструкции. В лестничных клетках в большинстве случаев располагают и лифты, которые также предназначаются для сообщения между этажами и для подъема грузов и людей на этажи. Элементы лестниц — марши и площадки воспринимают нагрузки от передвигающихся по ним людей и перемещаемых грузов и передают эти нагрузки на стены, ограждающие лестничную клетку, или на несущие элементы каркаса здания. Балконы являются несущими элементами зданий, предназначаемыми для повышения эксплуатационных качеств жилья. Кроме того, балконы — один из элементов архитектурного оформления фасадов зданий. Выразительным элементом архитектурного оформления фасадов являются также эркеры. Эркер представляет собой вынесенную из плоскости фасада здания часть жилой комнаты или другого помещения, огражденную с двух или трех сторон стенами, имеющими оконные проемы. Выполненные таким образом эркеры можно рассматривать в виде закрытого остекленного балкона. Лоджии представляют собой балконы, размещенные в габаритах здания, занимая таким образом часть площади и объема помещения, которая могла бы быть отапливаемой. Помимо чисто архитектурного значения, лоджии находят рациональное применение в условиях жаркого климата и на южных фасадах зданий в местностях с умеренным климатом, предохраняя помещения от чрезмерного перегрева солнечными лучами. В жилых и культурно-бытовых, преимущественно одноэтажных и малоэтажных здаииях, часто устраивают пристройки облегченной конструкции — веранды. Веранды делают остекленными со всех сторон, частично остекленными с наветренной стороны или открытыми, имеющими только крышу, пол и перила по периметру. Окна являются ограждающими элементами зданий, предназначенными для освещения и проветривания помещений. Двери— также ограждающие элементы зданий, предназначенные для сообщения между смежными помещениями или между помещениями и наружным пространством. В промышленных, сельскохозяйственных и некоторых гражданских зданиях для завоза в них и вывоза крупногабаритного оборудования, изделий, материалов и других грузов, кроме дверей, устраивают ворота. В тех же зданиях для освещения помещений и их проветривания, если этого нельзя осуществить с помощью окон, в покрытиях устраивают световые и аэрационные фонари. В ряде промышленных зданий для выполнения внутрицеховых транспортных операций применяют мостовые краны и кран- балки, которые передвигаются по крановым путям, уложенным на специальные балки, называемые подкрановыми балками. Подкрановые балки—-несущие элементы, опирающиеся на консоли н специальные ветви колонн несущего каркаса здания. Крап-балки часто передвигаются по нижним полкам стальных двутавровых балок, подвешенных к несущим элементам (балкам, фермам и др.) покрытий или перекрытий зданий. Кроме перечисленных выше элементов, в зданиях имеются — козырьки над входами, входные площадки, приямки у окон подвалов, сходы в подвалы и др. Для обеспечения необходимых гигиенических условий труда и быта и необходимого комфорта проживающих, работающих и находящихся в помещениях людей здания оборудуются санитарно-техническими, электротехническими, слаботочными и другими устройствами и бытовым оборудованием — отоплением, вентиляцией, водопроводом, горячим водоснабжением, канализацией, газоснабжением, плитами или печами для приготовления пищи, холодильниками, ваннами, душами, мусоропроводами, электрическим освещением, электропроводками для подключения бытовых электроприборов, радиофикацией, телевизионными антеннами с проводками от них, телефонизацией, встроенной мебелью, оборудоваением кухонь, санитарных узлов и др. Читать далее: Полы в здании Каркасы многоэтажных зданий Естественные и искусственные основания Классификация зданий Конструкции лестниц Общие сведения о лестницах и лифтах Ворота производственных и складских зданий Двери гражданских и промышленных зданий Окна гражданских и промышленных зданий Заполнение оконных, дверных и воротных проемов

2.

1. Основные конструктивные элементы зданий и сооружений

Все здания, независимо от материалов из которых они изготовлены, назначения и класса состоят из определенного числа конструктивных элементов.

К ним относятся фундаменты, колонны, стены, перегородки, перекрытия и подвесные потолки, покрытия, кровли, лестницы и лифты, окна, двери, ворота, фонари, инженерное оборудование и санитарно-техническое устройство.

Элементы зданий делятся на 2 основные группы:

1 группа — несущие, воспринимающие на себя нагрузку от массы здания, находящиеся в нем — людей, оборудования и внутренние нагрузки от действия снега, ветра; основными несущими конструктивными элементами являются фундаменты, стены и перекрытия зданий.

2 группа — ограждающие, которые служат для защиты помещений от атмосферных воздействий, а также для изоляции одного помещения от другого, ограждающие элементами зданий, служат внешние и внутренние стены, перегородки, перекрытия, пол и двери, заполнения и фонари.

Отдельными элементами зданий (стены, перекрытия), могут исполняться одновременно функции несущих и ограждающих конструкции.

Фундаментами называют подземные конструкции, предназначенные для восприятия и передачи нагрузки от здания на основание — грунт. На фундамент опираются стены и колонны зданий. Подошвой фундамента называют плоскость опоры его на грунт, служа основой и воспринимая все нагрузки от зданий.

Если почва не очень устойчив, то его уплотняют или делают искусственное основание, например пали.

Различают ленточные (под стены) и столбовые фундаменты. Последние устраивают под колонны промышленных и сельскохозяйственных зданий.

Внешнюю поверхность фундаментов покрывают слоями гидроизоляции из цементного раствора, толи и рубероида на мастике В соответствии с проектом.

Стены — делятся на внешние, разделяя помещение от внешнего пространства, и внутренние, предназначенные для членения зданий на отдельные помещения, а также для восприятия нагрузок от перекрытия, если стены несущие. В каркасных зданиях применяют навесные стены, закрепляют к несущим конструкциям зданий.

Колонны — это опоры квадратного, прямоугольного, кругообразного или многоугольного определение в плане, предназначены для восприятия нагрузки от перекрытия, покрытия зданий, а в промышленных зданиях — от подкрановых блоков и мостов кранов.

Перекрытия — представляет собой горизонтальные конструкции, деля внутренний пространство зданий на этажи и несущие, кроме личного веса, полезная нагрузка (От людей, оборудования). Перекрытия над верхним этажом называют чердаком, а в случае отсутствия чердака — покрытием. В зависимости от размещения их в здания различают следующие перекрытия: подвальные — между первым этажом и подвалом; междуэтажные — между двумя смежными по высоте этажами. Подвесными потолками называют конструкции, устроенные в производственных и общественных зданиях для улучшение акустических, звукоизоляционных и эстетических качеств помещений, а также для создания технических этажей, где размещают вентиляционные, электротехнические оборудование и трубопроводы.

Покрытие — защищают здания от атмосферных осадков, от потерь тепла в зимний период и перегрева солнечными лучами летом. Несущими конструктивными элементами покрытия служат ригели, балки, фермы, своды-оболочки, ограждающими — Плиты. Верхняя водонепроницаемая оболочка называется кровлей.

Перегородки — это тонкие самонесущие внутренние стены для разделения пространства этажа на отдельные помещения. Перегородки устраивают из кирпича, железобетона, гидрокартонних плит, дерева и других материалов. Перегородки опираются на перекрытия.

Полом здания называют нижнюю горизонтальную ограждающие конструкции одноэтажных зданий, а также верхний конструктивный элемент межэтажных перекрытий.

Лестницы, лифты, эскалаторы, пандусы устраивают для связи между этажами. Лестницы, в основном, размещают в специальных помещениях, огражденных стенами и называются восточными клетками. Лифты монтируются в специальных шахтах. Лестницы состоят из маршей со ступенями и площадками. Марш огород-

ся перилами. Столбы также как стены и колонны представляют собой несущие элементы передачи нагрузки на фундамент.

Цоколь — это нижняя часть наружной стены или столба, которые находятся в особенно неблагоприятных условиях, влияние атмосферных факторов.

Кровля отгораживает здания от атмосферных осадков и состоит из несущих частей и водонепроницаемости, наружной оболочки — кровли, непосредственно испытывает климатическим воздействиям. В промышленных и частично в общественных зданиях элементы покрытия кладут на плиты покрытия.

Окна предназначены для освещения и проветривания помещений. Заполнение оконных пройму включают оконную коробку и Застилка оконные переплеты. А также подоконную доску и наружный слив. Подоконники располагаются на 800-850 мм выше уровня пола.

Двери служат для сообщения между соседними помещениями и для входа. В дверной пройме устанавливают коробки, на которые вешают двери, проемы обрамляются подкосами. Внутренние дверные проемы по периметру (кроме низа) обшиваются наличниками.

Отделки зданий и сооружений в виде штукатурки, облицовки, остекления. Покраска и проклейки по назначению, для придания объекту законченный вид и удовлетворения бытовых, эстетических и защитных требований для него.

В большинстве зданий предусматривают санитарно-техническое устройство: отопи-тельных, вентиляционные системы, оборудование для кондиционирования воздуха, системы водоснабжения, а также по энергоснабжению, пожаротушение, сигнализации связи, радиофикации (см. рис. 2.1).

Несущие элементы зданий в совокупности образуют пространственную систему, которая называется несущим остовом, который должен обладать достаточной прочностью и обеспечивающих пространственную грубость и устойчивость здания. Ограждающие конструкции должны характеризоваться стойкостью против атмосферных и других физико-химических Действий, а также достаточными тепло и звукоизоляционными качествами.

В зависимости от вида несущего остова различают две основные конструктивные схемы зданий — без каркаса (с несущими стенами) и каркасную.

Рис. 2.1. Объемно-планировочные и конструктивные элементы дома

I — помещения ступенек, 2 — комната 3 — фундамент, 4 — перекрытие над подвалом, 5 — внутренняя стена, 6 — перекрытие, 7 — междуэтажное перекрытие, 8 — наружная стена, 9 — этажное перекрытие, 10 — крыша;

II — окно, 12 — ступени, 13 — дверь.

← prev content next →

Раздел 1 Конструктивные элементы гражданских зданий

РАЗДЕЛ 1. Конструктивные элементы гражданских

зданий

1.1. Понятия о зданиях и сооружениях

Всякая значительная постройка различного вида и назначения, признанная в административном порядке пригодной для использования по конкретному назначению, соответствующему землеотводной и проектной документации, называется строением или сооружением. В разновидность строений (сооружений) включается и понятие «здание».

Зданием называют наземное сооружение, имеющее внутреннее пространство, предназначенное для определенного вида человеческой деятельности.

В практической деятельности, все, что не относится к зданиям, принято называть инженерными сооружениями. Они, в основном, выполняют сугубо технические функции. К ним относятся: мосты, тоннели, станции метро, телевизионные и радиопередающие мачты, градирни, дымовые трубы, башни, резервуары, монументы, обелиски и т.д.

По функциональному назначению здания подразделяют на:

— гражданские (жилые и общественные), предназначенные для обеспечения бытовых потребностей и общественной деятельности людей;

— промышленные, предназначенные для ведения разнообразной производственной деятельности;

— сельскохозяйственные, предназначенные для различных отраслей сельскохозяйственного производства.

Здания защищают среду внутри себя от воздействия неблагоприятных факторов окружающей среды (температуры, солнечной радиации, ветра, атмосферных осадков) и создает определенный микроклимат в помещении, соответствующий виду человеческой деятельности (рис. 1.1).

1. 2. Конструктивные элементы гражданских зданий

Все конструктивные элементы здания можно подразделить на:

— ограждающие, отделяющие помещение от внешнего пространства, или одно от другого;

— несущие, воспринимающие действующие в здании нагрузки;

— совмещающие обе эти функции.

Каждое здание состоит из отдельных взаимосвязанных частей (конструктивных элементов), имеющих определенное назначение. Основными конструктивными элементами гражданского здания являются:

— фундаменты;

— стены;

Рис. 1.1. Схема взаимодействия окружающей среды с микроклиматом

помещений

— отдельные опоры;

На аксонометрическом разрезе здания (рис. 1.2) показаны его основные конструктивные элементы.

Фундаменты — это подземная конструкция, воспринимающая всю нагрузку от здания и передающая ее на основание.

Стены – это вертикальные конструктивные элементы здания. В зависимости от расположения в здании стены подразделяются на наружные и внутренние. Наружные стены ограждают помещения от внешней среды. Внутренние стены разделяют пространство этажа на отдельные помещения и подразделяются на продольные и поперечные. В зависимости от конструктивной системы

Рис. 1.2. Гражданское здание и его элементы:

1 — фундамент; 2,- наружная стена; 3 — внутренняя стена; 4 — цоколь;

5 — междуэтажное перекрытие; 6 — перекрытие чердачное; 7 — перегородка; 8 — крыша; 9 — лестница; 10 — пол подвала; 11 — приямок; 12 — вход в здание; 13 — балкон; 14 — слуховые окна

здания и характеру статической работы, наружные стены подразделяются на несущие, самонесущие и ненесущие (навесные), а внутренние — на несущие и самонесущие (перегородки).

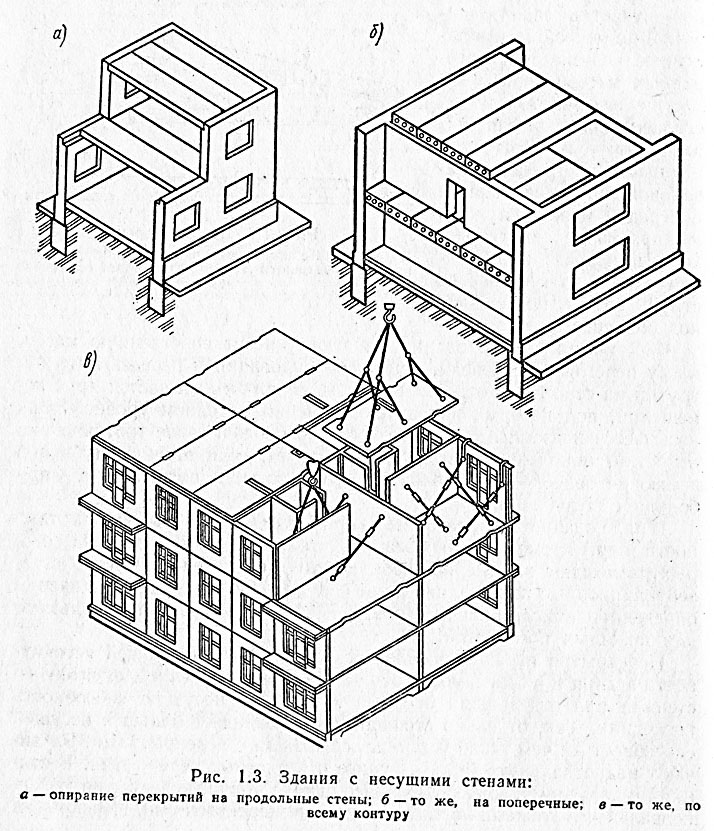

Несущие стены — это конструкции, воспринимающие нагрузки от собственного веса, веса опирающихся на них вышележащих конструкций всех этажей здания (перекрытий, крыши), ветровые нагрузки. Все эти нагрузки стены передают на фундамент (рис. 1.3 а).

Самонесущие стены – это конструкции, также опирающиеся на фундаменты, но несущие нагрузку только от собственного веса всех этажей здания и нагрузку от давления ветра (рис. 1.3 а).

Ненесущие (навесные) стены — это конструкции, воспринимающие нагрузку от собственного веса, ветровую нагрузку только в пределах одного этажа или

Рис. 1.3 Классификация стен по характеру статической работы:

а — несущие и самонесущие; б — навесные; 1 — несущие кирпичные;

2 — самонесущие; 3 — панели междуэтажного перекрытия; 4 — навесная панельная стена; 5 — колонна; 6 — ригели

своей высоты и передающие их на несущие элементы здания (стойки, колонны, столбы, ригель, обвязочные балки, перекрытия) (рис. 1.3 б).

Перегородки — это внутренние самонесущие стены, разделяющие пространство этажа на отдельные помещения и опирающиеся на перекрытия.

Отдельные опоры – это несущие вертикальные элементы (стойки, колонны, столбы), передающие нагрузку от перекрытий и других элементов здания на фундамент. При этом перекрытия опираются на балки или ригели, а последние в, свою очередь, опираются на колонны. Расположенные внутри здания отдельные опоры, ригели и перекрытия образуют пространственный каркас здания.

Перекрытия — это горизонтальные ограждения, разделяющие внутреннее пространство здания на этажи и несущие нагрузкb, как постоянную (от собственного веса), так и временную (от веса людей, предметов и оборудования) и передающие ее на несущие горизонтальные и вертикальные конструкции. В зависимости от места расположения в здании перекрытия подразделяются на:

— междуэтажные — разделяющие смежные этажи;

— чердачные — перекрывающие верхний этаж и отделяющие его от чердака;

— совмещенные (покрытия) — перекрывающие верхний этаж и совмещенные с крышей;

— цокольные — отделяющие нижний этаж от подполья или подвала.

Крыша — это конструкция, выполняющая несущую и ограждающую функцию, защищающая здание сверху от атмосферных осадков, ветра и перегрева солнечными лучами. Она состоит из водонепроницаемой оболочки — кровли и поддерживающих ее несущих элементов.

Крыши бывают чердачные — имеющие чердачное пространство между крышей и перекрытием верхнего этажа, и бесчердачные (совмещенные), в которых верхнее перекрытие и кровля объединены в одну конструкцию. В последнем случае верхнее перекрытие называют покрытием.

Лестницы — это конструкции, служащие для сообщения между этажами, а также для эвакуации в экстренных случаях. Лестницы бывают внутренние и наружные (рис.1.2).

Окна — это конструктивный элемент здания, предназначенный для освещения, инсоляции и проветривания помещения.

Двери — это подвижные ограждающие конструкции, предназначенные для сообщения между смежными по горизонтали помещениями (внутренние двери), а также наружные, обеспечивающие вход и выход из здания.

Балкон — это открытая площадка с ограждением, выступающая за плоскость наружной стены (рис.1.4 а).

Лоджии представляет собой открытое пространство, примыкающее к внешней стороне наружной стены и огражденное с трех сторон (кроме фасада) стенами и имеющими по фасаду перила ограждения (рис. 1.4 б). По расположению относительно плоскости стены здания (рис. 1.4 в) лоджии подразделяются:

— западающие, полностью расположенные в габаритах здания;

— частично западающие, частично заглубленные внутрь здания;

— навесные (выносные), полностью выступающие за плоскость фасада.

Рис. 1.4. Общий вид балкона и лоджии:

А — балкон; Б — лоджия; В — типы лоджий: В-1 – западающая; В-2 — частично западающая; В-3 — навесная; 1 — несущая железобетонная плита; 2 — стены лоджии; 3 — ограждения балкона и лоджии

Эркер представляет собой вынесенную из плоскости фасада часть жилой комнаты, огражденную наружной стеной с оконными проемами. В плане эркеры могут иметь прямоугольную, трапециевидную, треугольную формы (рис. 1.5). Эркеры могут начинаться с первого этажа или занимать по высоте один или несколько этажей.

а)

б)

в)

Рис. 1.5. Общий вид различных типов эркеров:

а — эркер, совмещенный с балконом; б — эркер на всю высоту здания;

в — треугольный эркер на несколько этажей

Козырек. Над входами в здания устраивают козырьки, защищающие входные двери и входную площадку от дождя и снега. Козырек обычно представляет собой железобетонную плиту, которая при небольших вылетах заделывается и заанкеривается в кладке стены или опирается на опоры (рис. 1.6).

Приямки. Для освещения и проветривания подвалов в их наружных цокольных стенах устраивают окна, расположенные на уровне или ниже уровня земли, а перед окнами — колодцы, называемые приямками (рис. 1.2).

Входы в подвальные этажи. Входы устраивают обычно в виде открытых наружу одномаршевых лестниц, располагаемых в особых приямках, примыкающих к наружной стене здания и огражденных подпорной стенкой (рис.1.7 а). Для защиты от атмосферных осадков такой приямок, чаще всего, накрывают крышей или ограждают пристройкой, имеющей не только крышу, но и легкие стены (рис. 1.7 б).

б)

а)

Рис.1.7. Наружный вход в подвал:

а — открытый; б — с закрытой пристройкой

Конструктивные элементы здания обследование

Конструктивные элементы здания
Конструктивные элементы зданий разделяют на ограждающие, которые отделяют помещения от внешней среды или друг от друга; несущие, принимающих нагрузки, действующие в здании; и элементы, которые совмещают ограждающие и несущие функции.

Основные конструктивные элементы зданий — это фундаменты, стены, отдельные опоры, перекрытия, перегородки, лестницы, крыши (рис. 1).



Рис. 1. Объемно-планировочные и конструктивные элементы здания:

1 — лестничная клетка;

2 — комната;

3 — фундамент;

4 — перекрытие над подвалом;

5 — внутренняя стена;

6 — перегородка;

7 — межэтажное перекрытия;

8 — наружная стена;

9 — чердачное перекрытие;

10 — крыша;

11 — окно;

12 — лестницы;

13 – двери.

Фундаменты — это подземные части зданий, воспринимающих нагрузки от расположенных выше конструкций, которые передают их на основание (грунт). Нижнюю плоскость фундамента, которая соприкасается с основанием (грунтом), называют подошвой. Фундаменты являются несущими конструкциями, а если они применяются для образования подвалов, то одновременно и ограждающими.

Стены — вертикальные конструкции, отделяющие помещения от внешнего пространства (наружные стены) или от других помещений (внутренние). В этом заключается их ограждающая функция. Если стены несут нагрузку только от собственного веса, они — самонесущие, они выполняют только ограждающую (защитную, изолирующую и т. п.) функцию. Когда стены воспринимают еще нагрузки от перекрытий и крыши, которые опираются на них, тогда их называют несущими, хотя одновременно они выполняют и ограждающую функцию. Если стены сами опираются на колонны или на междуэтажные перекрытия, они выполняют лишь ограждающую функцию и является навесными. По своему местонахождению в здании, стены могут быть продольными и поперечными; последние, если они внешние, называют торцевыми. Также стены могут быть внутренними и наружными.

Перекрытия — горизонтальные конструкции, разделяющие внутреннее пространство здания на этажи и предназначенные для размещения на них людей, мебели и оборудования. Они воспринимают эти нагрузки и передают их на вертикальные несущие конструкции (стены, столбы, колонны). Как структурные части здания, перекрытия выполняют также и ограждающую функцию (сверху и снизу смежных помещений). Кроме того, они имеют важное значение в обеспечении пространственной устойчивости и жесткости зданий. В зависимости от местонахождения в здании перекрытия бывают:

— нижние, отделяющие первый (нижний) этаж от грунта;

-надподвальные, отделяющие подвальный или цокольный этаж;

— межэтажные, разделяющие смежные по высоте этажи;

— чердачные или верхние (при отсутствии чердака), т. е. отделяют чердак и верхний этаж.

Функции их, как ограждающих конструкций, разные: межэтажные являются внутренними ограждающими конструкциями и их основная функция с точки зрения строительной физики — звукоизоляционная, другие перекрытия являются внешними, и их основная функция — теплоизоляция помещений. Сверху перекрытия обычно имеют пол — конструктивный элемент в виде настила, по которому ходят.

Отдельные опоры — это стойки (колонны, столбы) для поддержки перекрытий, стен или крыши; они передают их нагрузки на фундаменты. Перекрытия опираются на колонны, но чаще — на положенные по колоннам балки перекрытий (прогоны или ригели). Колонны и балки образуют каркас зданий, который для обеспечения геометрической неизменяемости имеет вертикальные связи или железобетонные диафрагмы (т.е. тонкие жесткие стенки), соединенные с колоннами и балками. При отсутствии связей или диафрагм узлы сопряжения между колоннами и балками должны быть жесткими (не шарнирными). Все элементы каркаса являются несущими.

Крыша — верхняя часть здания, отделяющая его внутреннее пространство от внешней среды, она защищает здание от атмосферных осадков и других нагрузок и действий сверху. Для водоотведения, крышу выполняют со склонами (наклонными плоскостями), которые образуют верхнюю водонепроницаемую оболочку — кровлю. Под ней крыша имеет внутреннее пространство — чердак. Нагрузки на крышу воспринимают ее несущие элементы — стропила. Таким образом, крыша соединяет несущую и ограждающую функции, а кровля выполняет только ограждающую функцию. Крыша вместе с чердачным перекрытием называется покрытием. Во многих зданиях крыша не имеет чердака. Тогда функции чердачного перекрытия и крыши сочетают в одной конструкции — совмещенном покрытии.

Перегородки — тонкие внутренние стенки, разделяющие внутреннее пространство в пределах одного этажа на отдельные помещения. Перегородки опираются на перекрытия и никакой нагрузки (кроме собственного веса) не несут, поэтому являются ограждающей частью здания.

Лестницы — служат для сообщения между этажами, выдерживают нагрузку от веса людей и другие. Их, как правило, располагают в отдельных помещениях — лестничных или лестнично-лифтовых клетках. Поэтому лестницы являются несущими конструкциями, а клетки — совмещают несущие и ограждающие функции. При этом лестничные или лестнично-лифтовые клетки образуют пространственную жесткую конструктивную и объемно-планировочную структурную часть здания, которая называется ядром жесткости.

Для естественного освещения помещений и их проветривания служат окна — застекленные конструкции вставляются в оконные проемы внешних или (реже) внутренних стен. Сообщение между помещениями на одном этаже, а также между помещениями и внешним пространством осуществляют с помощью дверей — глухих или частично (иногда целиком) остекленных конструкций, которые вставляют в дверные проемы внутренних и внешних стен.

Многоэтажные, преимущественно, жилые или общественные здания могут иметь летние помещения, которые обеспечивают связь внутренних помещений на этажах с внешним пространством. К ним относятся балконы, лоджии и эркеры, а также террасы, веранды.

Балконы — это вынесены за плоскость наружной стены пространства, которые ограждены консольно (то есть без опор на свободных концах) площадками.

Лоджии, в отличие от балконов, имеют по боковым сторонам глухие опоры — стены на всю ширину площадки (выносные лоджии) или являются открытыми, отгороженными внутренними помещениями (встроенные лоджии).

Эркеры — это частично вынесены за плоскость наружной стены внутренние помещения, имеющие с трех сторон окна.

Террасы — крытые или открытые площадки, пристроенные к одноэтажным домам или устроены на плоских покрытиях многоэтажных зданий.

Веранды — неотапливаемые застекленные помещения перед входом в основные помещения малоэтажных преимущественно приусадебных домов.

Другие архитектурно-конструктивные элементы зданий:

отмостки — асфальтовые полосы, выполненные вплотную вокруг здания с уклоном наружу для отвода воды (дождевой, талой)

фонари верхнего естественного света — остекленные конструкции, которые устраивают в покрытиях;

тамбуры — небольшие огороженные помещения на первом этаже с двумя парами дверей внутри или снаружи зданий, служащих для сохранения в них тепла в зимний период при открывании дверей;

козырьки — небольшие навесы над входными дверями зданий, а также над верхними балконами и лоджиями;

крыльца — входные площадки для наружных дверей; тому подобное.

Фасадная штукатурка — калькулятор расхода, технология монтажа, техническая документация

Фасадные элементы были востребованы на протяжении веков. Не утратили они своей актуальности и сегодня. Различные архитектурные решения, использующиеся дизайнерами и архитекторами в оформлении фасада здания, несут в себе практические и защитные функции, а также определяют стиль постройки, подчеркивают её привлекательность и эстетику. С их помощью можно легко превратить обычный дом в роскошную усадьбу. Это является главной причиной внедрения архитектурных элементов здания в рабочий проект.

Деталей фасада существует очень много, поэтому перед дизайнерами и архитекторами стоит нелёгкая задача. Создание гармоничного образа здания достигается благодаря удачному сочетанию нескольких видов архитектурных элементов.

Фасадное декорирование известно с самых древних времен. В ходе развития человеческой цивилизации видоизменялись и архитектурные элементы. Ниже мы поговорим о них, о тех деталях, которые придают дому уникальность и неповторимый стиль.

Детали, украшающие внешние стены здания, влияют на впечатление, которое они же и создают. Архитектурные элементы являются главными отличительными признаками того или иного стиля. Но при этом так легко запутаться в огромном разнообразии названий архитектурных элементов отделки фасада. Знание, хотя бы основных из них, поможет разобраться что есть что и общаться с подрядчиками на одном языке. Итак…

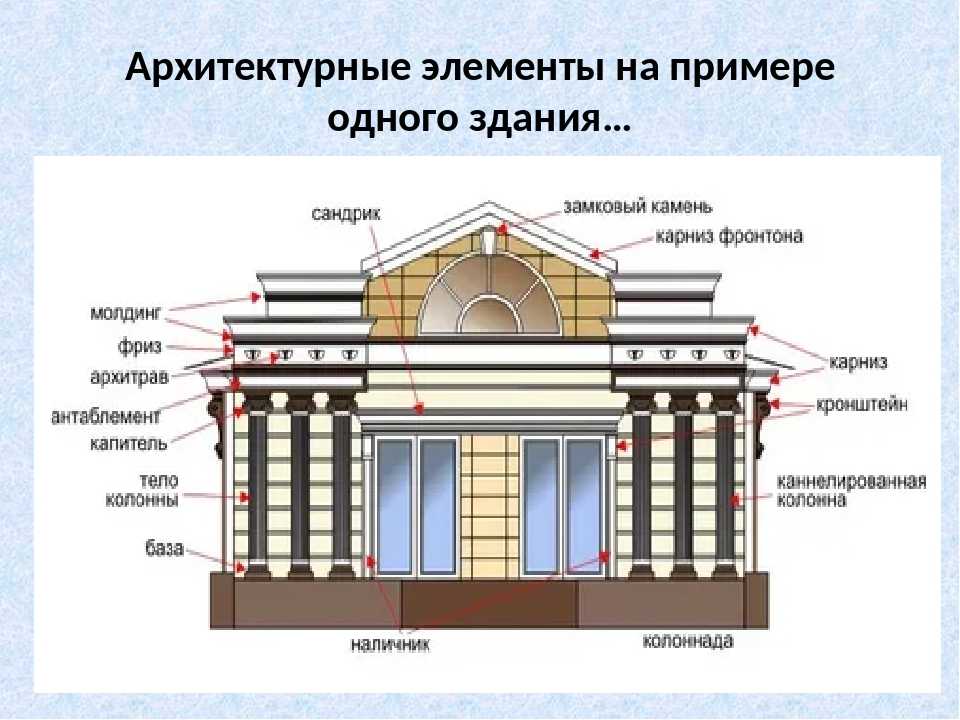

Балясины. Представляют собой ряд фигурных столбиков и являются одними из ключевых элементов классического стиля, однако им не ограничивается их применение. Балясины можно встретить в оформлении фасадов домов в стиле от хай-тек до минимализма и барокко. Традиционно они изготавливаются из искусственного камня, чем выгодно подчеркивают архитектурный стиль строения, предают фасаду особую роскошь и торжественную атмосферу

Балюстрада. Ряд балясин, соединённых сверху перилами, играющий роль невысокого ограждения для лестничных маршей, террас или балконов. Традиционным для изготовления балюстрад является гипс или камень. Однако иногда его делают из дерева, бетона или же из современного популярного материала — полиуретана.

Пилястр. Основополагающий декоративный элемент фасадной отделки здания. Представляет собой вертикальный выступ (столб) в виде колонны в форме прямоугольника или полукруга. Основная часть пилястра — капитель – лепной элемент, располагающийся в верхней его части. Пилястр дарит зданию торжественность и завершенность. Данные элементы отличались высокой стоимостью, поскольку при их изготовлении использовали камень, гипс, бетон, реже дерево. Удешевить процесс и существенно уменьшить вес конструкции представилось возможным благодаря появлению пенополистирола.

Капитель. «Голова» колонны или пилястры. Сегодня капитель традиционно делают из пенопласта, что удешевляет оформление фасада здания и вес декоративной отделки в общем. Капители бывают готическими, романскими, ионическими, коринфскими, композитными, но в любом случае четко определяют стиль.

Абака. Представляет собой простейшую форму архитектурного элемента. Абакой называют обычно верхнюю квадратную плиту капители, колонны или пилястры. Она может быть украшена резьбой по краю, иметь вогнутую форму, срезанные углы, или полностью сложный профиль.

Атлант. Иногда его ещё называют атлас или Теламон. Это скульптура в виде мужчины, которая выполняет декоративную функцию. Или же практическую: для поддержания перекрытия здания, карнизов, балкона. Атлант может использоваться вместо колонны или пилястры. Материалом для изготовления может служить камень, гипс, дерево, бетон.

Фронтон. Завершающий элемент декора фасада, ограниченный с боков двумя скатами крыши и карнизом в качестве основания. Фронтоном декорируется также портик или колоннада.

Рустика. В архитектурной терминологии «руст» означает камень или разделительную полосу. Это отражает сущность данного декоративного элемента. Рустик представляет собой облицовку фасада прямоугольными плотно подогнанными друг другу камнями, края которых выделяются неширокой гладкой полосой. Декорирование рустиком призвано создавать впечатление мощного массивного прочного здания. Сегодня элемент используется в декоративном оформлении углов зданий, стыков стен, фундамента.

Портик. Полуоткрытое помещение или галерея, перекрытие/крышу которого поддерживают колонны. Как правило, портик открыт с одной стороны, с противоположной он ограничен стеной с окнами или дверьми или же полностью глухой стеной. Между колоннами могут быть перекинуты арки. Данные элементы бывают плоскими, пилястровыми или в антах и выгодно подчёркивают стилевое решение фасада здания и статус его владельцев. Благодаря современным технологиям отдельные элементы портиков производятся из пенопласта с металлическими поддерживающими стержнями/основами.

Колоннада. Ряд колонн, объединённых в одну цельную композицию горизонтальным перекрытием. Колоннаду можно встретить в виде портиков, галерей, примыкающих к строению. Визуально они соединяют здание с окружающей природой или придомовой территорией

Молдинг. Элемент, придающий фасаду изюминку: представляет собой декоративную архитектурную деталь в виде накладной выпуклой планки. Обычно его используют для декора стен, дверных и оконных проемов, арок. Благодаря молдингу достигается выразительность завершенность и аккуратность фасада здания. Изготавливают декоративный элемент из пенополистирола, гипса, бетона, реже дерева или мраморного камня.

Аркада. Представляет собой несколькоидентичных друг другу арок, как по форме, так и по размеру, которые опираются на столбы/колонны. Таким образом, формируется открытая галерея вдоль стены здания и уменьшается нагрузка стены на опоры. Архитекторы внедряют арки там, где требуется выдерживать большие нагрузки: для поддержки крыши или антаблемента.

Каннелюра. Вертикально или горизонтально направленный желоб на колонне или пилястре. Их может быть несколько расположенных плотно друг к другу или через определенное расстояние.

Кариатида. Еще один интересный элемент по типу атланта, но на этот раз представляющий собой статую одетой женщины. Их чаще всего используют в качестве поддерживающего звена под антаблемент. Использование каменных изваяний известно еще со времен античной архитектуры. Первыми стали использовать кариатиды древнегреческие зодчие как колонну или пилястру.

Антаблемент. Наверное, важнейший архитектурный элемент – верхняя часть архитектурного ордера или балочное перекрытие пролёта, завершение стены. Он бывает неполным или облегчённым в зависимости от того все ли составляющие части присутствуют в нём: архитрав, фриз и карниз. Исторически происходит данный элемент от деревянных балочных перекрытий, которым сегодня на смену пришли каменные или гипсовые детали.

Фриз. Композиционный декоративный элемент, представляющий собой горизонтальную полосу, шов или ленту. Фризом также называют горизонтально ориентированную часть антаблемента. Фриз может быть пустым или заполненным сплошной лентой скульптурных, декоративных и живописных изображений. Особенно выигрышно смотрится эта «зажатая» часть, декорированная пышным орнаментом.

Карниз. Выступающая часть стены, грань кровли. Элемент визуально разделяет крышу и стены здания или делит горизонтально плоскость стен параллельно поверхности земли. Если карниз находится в нише, имеет небольшие размеры, треугольную, овальную или полукруглую форму, то, как правило, его называют сандриком. Основой карниза служит выступающая плита. Карнизы могут быть междуэтажными или венчающими.

Архитрав (эпистелион). Представляет собой прямолинейную балочную перекладину, что может перекрывать пространство между колоннами, оконными и дверными проёмами. Архитравом также могут называть нижнюю части антаблемента: балку, опирающуюся на капители колонны. Элементы могут быть простыми, гладкими или разделенными на 3 части.

Барельеф. Один из самых интересных элементов архитектурной постройки, представляющее собой скульптурное изображение, выступающее над плоскостью стены до 50% своего объёма. Здание определённо привлечёт внимание любопытных «зевак», туристов и фотографов, если на его стене, в его нишах, на фронтонах или сводах расположить сюжетный барельеф.

Горельеф. Скульптурная композиция, возвышающаяся над плоскостью стены на более, чем 50% своего объёма. Иногда элементы горельефа совсем отделены от плоскости. Как и барельеф, горельеф раньше делали из камня, затем гипса, артбетона. Сегодня на фасад уменьшают нагрузку всеми возможными способами, и скульптурные композиции изготавливают всё чаще из пенопласта или подобных ему легких материалов.

Работа с элементами благоустройства и малыми архитектурными формами имеет определённую специфику, и доверять её необходимо профессионалам архитектурного дела. Довольно легко переборщить с декоративными элементами или ошибочно совместить части антаблемента разных ордеров, что в дизайнерском деле является грубейшей ошибкой.

Но особенно это касается выбора строительных материалов, коими рынок буквально переполнен. Гипс, камень, его искусственные аналоги, бетон и его разновидности: каждый из этих материалов может быть использован для того или иного архитектурного элемента фасада здания. Однако только учёт особенностей каждого из них гарантирует не только красивый, но и качественный декор.

Конструктивные элементы зданий.

Строительные объекты состоят из отдельных частей — конструкций.



Конструкциейназывают отдельную самостоятельную часть здания или сооружения.



К конструкциям относятся: фундамент, стены, перегородки, цоколь, отмостка, перекрытие, покрытие, кровля, стропила, лестничный марш, оконный или дверной блок и т. п.

Конструкции бывают сборные, состоящие из отдельных элементов, и монолитные, изготовляемые на месте монтажа. На рис. 5 приводятся основные конструкции здания.



Участок конструкции, где соединяются отдельные составные его элементы называют узлом.



Фундаментом(поз.1) под стену или отдельную опору (колонну) называют подземную часть здания или опоры, через которую передается нагрузка на грунт. Фундаменты подразделяются на ленточные, которые закладывают сплошными по всему периметру стены, и столбчатыев виде отдельных столбов, перекрываемых железобетонной фундаментной балкой, на которую кладут стены. Фундаменты под отдельные опоры устанавливают в виде отдельных столбов.

Стены(поз.4) по назначению и расположению в здании подразделяются на наружные, которые ограждают помещения от внешней среды и защищают их от атмосферных воздействий, и внутренние, которые отделяют одни помещения от других. Стены (бывают несущие, самонесущие и навесные. Несущие стеныпередают на фундамент нагрузку от собственного веса и от веса перекрытий и крыши. Самонесущие стеныпередают на фундамент нагрузку только от собственного веса (нагрузка от перекрытий и крыши передается в таких случаях на колонны). Навесные стены, состоящие из отдельных плит или панелей, крепятся к колоннам (как бы навешиваются на них) и нагрузку от собственного веса передают на колонны.

Перегородки(поз. 7) — внутренние ограждающие конструкции, разделяющие смежные помещения в здании.

Цоколь(поз. 3) — нижняя часть наружной стены, которая лежит непосредственно на фундаменте и предохраняет стены от атмосферной влаги и повреждений.

Отмостка(поз. 2) -служит для отвода атмосферных вод от стен здания.

Перекрытие —внутренняя горизонтальная ограждающая конструкция, разделяющая здание по высоте на этажи. Перекрытия бывают надподвальные, междуэтажные(поз. 5),чердачные(поз. 6), цокольные(между первым этажом и подпольем).

Покрытие — верхняя ограждающая конструкция, отделяющая помещения здания от наружной среды и защищающая их от атмосферных осадков. Эта конструкция совмещает функции чердачного перекрытия и крыши.

Кровля —верхний водоизолирующий слой покрытия или крыши здания.

Стропила-несущие конструкции кровельного покрытия, которые представляют собой балки, опирающиеся на стены и внутренние опоры. В небольших жилых и общественных зданиях применяют так называемые деревянные наслонные стропила(поз. 8), основным элементом которых служат стропильные ноги. При небольших пролетах помещений применяют стропильные фермы — плоскую решетчатую конструкцию стержней из дерева, металла или железобетона.

Мауэрлат(поз. 14) — деревянные брусья, уложенные на наружные стены здания; на брусья опираются стропильные ноги.

Проем —сквозное отверстие в стене, предназначенное для установки окна, двери, ворот и других целей.

Оконный блок —заполнение оконного проема оконными переплетами с коробкой.

Дверной блок —заполнение дверного проема дверным полотном с коробкой.

Рис. 5. Конструктивные элементы здания с несущими стенами:

1 — фундамент, 2 — отмостка, 3 — цоколь, 4 — несущие стены, 5 — междуэтажное перекрытие, 6 — чердачное перекрытие, 7 — перегородка, 8— наслонные стропила, 9 — обрешетка кровли, 10— подкос, 11 — стойка, 12— люк, 13—чердак, 14— мауэрлат, 15 — перемычка, 16 — лестничный марш, 17 — косоур, 18 — лестничная площадка, 19 — тамбур

Лестничная клетка —огражденное капитальными стенами помещение лестницы.

Лестничный марш(поз. 16) — наклонный элемент лестницы со ступенями (в одном марше не должно быть более 18 ступеней).

Лестничная площадка(поз. 18) — горизонтальный элемент лестницы между маршами. Различают основныелестничные площадки на уровнях этажей и промежуточные — для перехода с одного марша на другой.

Косоуры(поз. 17) — наклонные балки (железобетонные или стальные), опирающиеся на площадки; на эти балки укладывают ступени лестницы.



В зависимости от вида несущего остова различают две основные конструктивные схемы здания: с несущими стенами и каркасную. В зданиях с несущими стенаминагрузку от перекрытий и крыши воспринимают стены (см. рис. 5).

В каркасных зданиях(рис. 6) вся нагрузка передается на каркас, т. е. на систему связанных между собой вертикальных опор – колонн(поз. 1, 6 по рис. 6)и горизонтальных балок (5), ригелей или прогонов, на которые укладываются плиты перекрытий и покрытия (3).

По виду и размерам строительных изделий различают здания из мелких блокови штучных элементов (мелкие стеновые блоки и камни, перемычки проемов и косоуры и т.д.), которые применяются главным образом в малоэтажном строительстве, и здания из крупноразмерных элементов — крупноблочные и крупнопанельные.

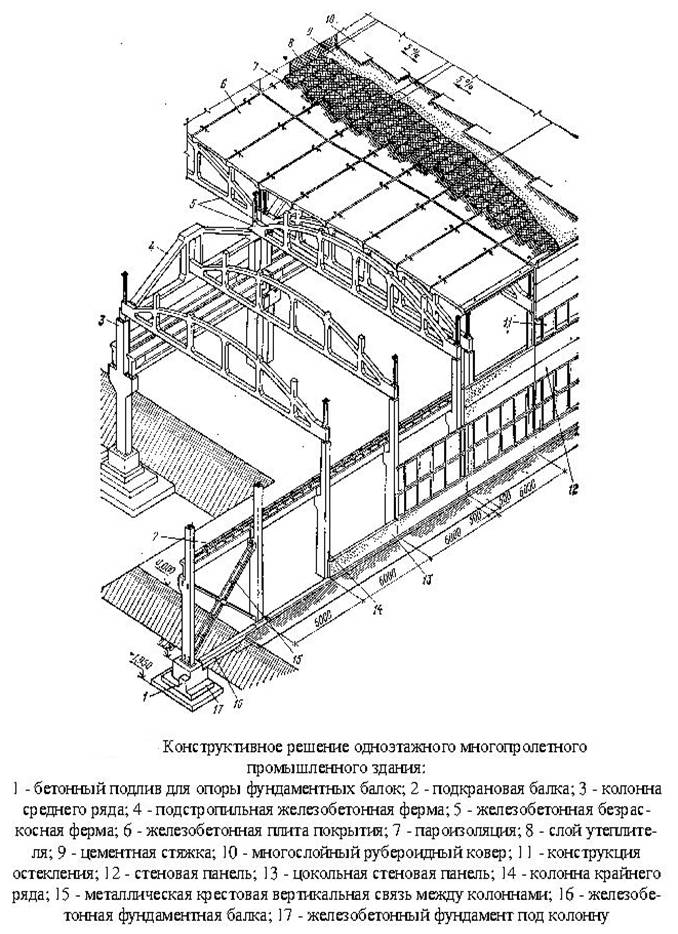

Рис. 6. Конструктивные элементы каркасного здания:

1 — средняя колонна, 2 — подкрановая балка, 3 — плиты покрытия, 4 — стеновая панель, 5 — подстропильная балка, 6 — пристенная колонна

В крупноблочныхзданиях наружные и внутренние стены состоят из крупных блоков — межоконных и перемычечных, которые и воспринимают нагрузку от перекрытий и кровли.

Крупнопанельные здания (рис. 7) монтируют из крупноразмерных плит заводского изготовления — панелей, из которых на строительной площадке собирают наружные и внутренние стены, перекрытия, перегородки, лестничные марши, балконные площадки.

Рис. 7. Конструктивные элементы крупнопанельного здания:

1— плита балкона, 2 — наружная стеновая панель, 3 — панель перекрытия, 4 — вентиляционная панель, 5 — перегородочная панель, 6 — внутренняя стеновая панель

---

Дата добавления: 2021-09-07; просмотров: 101; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

---

Что такое строительство? Основные компоненты здания

Ракифа Рахман Чоудхури

Строительство или жилье — это самая основная потребность человечества. Он укрывает нас. Когда мы видим или слышим слово «здание», мы представляем себе, что здание высокое и имеет крышу, стены, комнаты и т. д. Однако в более широком смысле определение здания — это конструктивно-конструктивное, основанное на кирпичах, песке, виды цемента, воды, бетона, металла и т. д.

Что такое строительство?

Здание представляет собой вид сооружения, построенного из материалов и включающего в себя фундамент, цоколь, стены, полы, крыши, дымоходы, водопровод и строительные коммуникации, стационарные платформы, веранду, балкон, карниз или выступ, часть здание или что-либо, прикрепленное к нему, или любая стена, ограждающая или предназначенная для ограждения любой земли или пространства, а также знаки и наружные выставочные конструкции. Например, дома, фабрики, торговые центры, больницы и т. д.

Здание предназначено для обеспечения убежища наряду с безопасностью. Другие цели, такие как здания, служат нескольким потребностям общества, прежде всего в качестве укрытия от непогоды, безопасности, жилого пространства, уединения, хранения вещей, снабжения электричеством, а также комфортного проживания и работы.

Типы зданий

Здания могут представлять собой несущие каменные здания, здания из железобетона или здания со стальным каркасом. Существует множество различных типов зданий. Такие как-

• Жилые дома,
• Школы, колледжи и университеты,
• Больницы,
• Фабрики, мастерские,
• Мечети, церкви, храмы,
• Торговые центры и т. д.

Основные компоненты и детали зданий

Строительство зданий. Все здания построены из одних и тех же компонентов, таких как фундамент, стены, полы, комнаты и крыши. Здания необходимо украсить или отремонтировать с помощью покраски, штукатурки, электроснабжения, дверной и оконной фурнитуры, ограждения и других внешних работ, чтобы завершить их аккуратно. Все эти работы называются Building Service.

Здание имеет три основных требования и компонента. Это —

• Фундамент
• Цоколь
• Надстройка

Ниже приводится краткое описание этих основных частей здания.

Фундамент

Фундамент является наиболее важной частью строительства здания. Нагрузка зданий зависит от фундамента, который является прочностью зданий. Это один из видов подструктуры. Фундаменты можно разделить на две категории, такие как мелкие и глубокие фундаменты. Слова мелкий и глубокий указывают на глубину фундамента в почве. Неглубокие фундаменты используются для небольших и легких зданий, например. небольшие или средние дома, небольшие торговые центры и т. д., а глубокие фундаменты используются для тяжелых и больших зданий, например. высотные здания, огромные торговые центры, большие больницы и университеты и т. д. Как правило, неглубокие фундаменты могут быть сделаны на глубине всего 3 фута (1 м), а глубокие фундаменты могут быть сделаны на глубине 60-200 футов (20-65 м).

В строительстве используются различные типы фундаментов.

• Ленточный фундамент (мелкозаглубленный фундамент)
• Фундамент цокольный (мелкозаглубленный фундамент)
• Фундамент блочный (мелкозаглубленный)
• Ростверковый фундамент (мелкозаглубленный фундамент)
• Ростверковый фундамент (мелкозаглубленный фундамент)
• Pier Foundation (глубокие фундаменты)
• Cassion Foundation (глубокие фундаменты).

Все эти фундаменты работают на колонны, стены, комнаты и жилые помещения. В зависимости от разных типов фундаментов рабочие используют различное количество строительных материалов, например, при балочных работах рабочие делают свайные фундаменты.

Функции фундаментов:

• Распределение нагрузки
• Обеспечение твердой и ровной поверхности
• Защита от движения грунта
• Снижение интенсивности нагрузки
• Уменьшение дифференциальной осадки
• Защита от скольжения и опрокидывания
• Защита от подмывания

Цоколь

Цоколь – это часть между окружающей поверхностью земли и площадью пола непосредственно над землей здания. Цоколь препятствует проникновению дождевой воды и насекомых внутрь здания. Общая высота цоколя 45, 60, 75, 90, 120 см.

Надстройка

Надстройка строится над уровнем земли. Место между подземным уровнем и уровнем земли известно как цоколь. В этой конструкции стены и помещения построены и передают нагрузки от верхней части к основанию. В этой части здание состоит из следующих компонентов:

Конструкции перекрытий

Это важный элемент конструкции здания. Он расположен на нижней ровной поверхности комнаты. Полы можно декорировать различными способами. Этажи здесь для перемещения, например. ходьба из одной комнаты в другую.

Конструкции крыши

Располагается на верхнем уровне помещения. В зависимости от погоды крыши могут быть разных категорий, таких как синяя крыша, холодная крыша, крыша с воротником, тканевая крыша, домашняя крыша, домашняя кровля, фиброцемент, плоская крыша, зеленая крыша, скатная крыша, односкатная крыша, теплая кровля, кровля из ракушечника, металлическая кровля, черепица, скиллионная кровля и т. д. В большинстве случаев в строительных конструкциях используются плоские кровли, бытовые кровли и кровли из фиброцемента.

Перемычки, солнцезащитные козырьки и парапеты

Балки перемычек устанавливаются рядом с проемами, чтобы выдерживать нагрузку от надстройки над дверью или окнами. Перемычки могут быть стальными, перемычками из армированного кирпича, каменными перемычками, деревянными перемычками и т. д.

Солнцезащитный козырек — это один из видов плит, который устанавливается поверх окон и дверей. Он защищает двери и окна от дождя и сильного солнечного тепла. В зависимости от их положения солнцезащитные шторы могут быть внутренними, внешними и межпанельными. Внутреннее солнцезащитное покрытие защищает от солнечного излучения и уравновешивает доступность полезного дневного света; например, шторы и жалюзи, рулонные шторы, плиссированные жалюзи, затемняющие жалюзи и т. д. Внешнее затенение может быть горизонтальным, вертикальным или ячеистым. Считается, что внешние солнцезащитные козырьки лучше защищают здание от погодных или климатических изменений. Солнцезащитные навесы поддерживают комфортную температуру в помещении и минимизируют солнечную радиацию и прохладу погоды, которые резко влияют на энергоэффективность здания.

Парапет — это невысокая стена, построенная над линией крыши, которая обычно проходит по периметру здания. Стена парапета может быть построена вокруг балконов или на краю террасы и лестницы.

Двери и окна

Двери служат связующим звеном между комнатами, позволяя свободно перемещаться из комнаты в комнату. Окна открываются в стенах. Двери и окна обеспечивают освещение, ровный звук с улицы и вентиляцию. Несомненно, оба обеспечивают безопасность и конфиденциальность. В разных зданиях двери разного размера; например, двери жилых помещений полностью отличаются от дверей промышленных зданий. Существуют разные типы дверей, которые инженеры и архитекторы используют при строительстве зданий.

Considering Material Used

1. Wooden Door
2. Metal Door
3. UPVC Door

Considering the Mechanism & Usage

1. Sliding Door
2. Composite Door
3. Swinging Door
4. Revolving Door
5. Folding Door

Существуют также различные типы окон, такие как:

• Неподвижные
• Поворотные
• Двухподвесные
• Раздвижные
• CAPEMENT
• SASH
• LOUVERED
• Металл
• Bay
• Угловое окно
• Окно Дормер
• WIBLE
• LANENTER
• SKYLIGHT

9 902. СВЕЛИ 9001SLEALSLINGSLINS 9007S 9007S 9007S WALLS 9007 9.07S WALLS 9007. Они делят пространство здания на различные плиты опорного пространства, на различные балки и помещения. Они надежно передают приходящие на них нагрузки от балок и плит на фундамент. Они обеспечивают уединение и защиту от жары, холода, дождя, шума, пылевых ветров. Стены могут быть кирпичными и каменными.

Колонны представляют собой вертикальные элементы, на которые опираются балки и плита/крыша. Форма колонн может быть квадратной, прямоугольной и круглой.

Строительные отделочные работы

От таких работ зависит окончательный вид здания. Например:

• Штукатурка и шпаклевка
• Кухонный гарнитур
• Покраска стен
• Отделка деревянных дверей и изделий из дерева
• Промасливание и покраска решетчатых и металлических изделий.
• Размещение и техническое обслуживание лифтов и лестниц

Строительные услуги

Существуют другие строительные услуги после завершения строительства, которые также считаются компонентами строительства здания. Таких как водоснабжение, электроснабжение, водоотведение и канализация, услуги внутренних туалетов и шкафов.

Железобетонные строительные элементы | Компоненты железобетонной конструкции





См. изображение элементов здания внизу

1-й этаж

Это этаж высотой 1 этаж над землей.

Подвальный этаж

Подвальный этаж здания. Его еще называют погребом. Цокольный этаж полностью или частично ниже первого этажа. Подвал можно использовать почти так же, как дополнительный надземный этаж дома или другого здания. Однако использование подвалов во многом зависит от факторов, характерных для конкретной географической области, таких как климат, почва, сейсмическая активность, строительные технологии и экономика недвижимости.

Бетонный пол в большинстве подвалов конструктивно не является частью фундамента; только стены подвала. Поскольку теплый воздух поднимается вверх, в подвалах обычно прохладнее, чем в остальной части дома. Летом в подвалах становится сыро из-за более высокой относительной влажности.

Стена подвала

Стена, окружающая цокольный этаж, называется стеной подвала. Стены подвала конструктивно можно рассматривать как часть фундамента. Стены подвала представляют собой несущие стены, которые также могут противостоять боковым нагрузкам. Кроме того, эти стены должны быть очень непористыми и водостойкими.

Кронштейн колонны

Кронштейн колонны представляет собой выступ из колонны, который также используется для подвешивания или крепления к ней ламп, ламп или других аксессуаров, таких как дорожные знаки.

Капитель колонны

Капитель колонны — это архитектурный элемент, используемый в эстетических целях и образующий самый верхний элемент колонны.

Откидные панели

Откидные панели используются для утолщения плиты вокруг колонны в плоских плитах, чтобы избежать пробивного сдвига. Поскольку плоские плиты не имеют хомутов, сдвигу сопротивляются за счет утолщения плиты вокруг колонны для увеличения прочности бетона на сдвиг. Также можно использовать балки, но обычно предпочитают откидные панели, чтобы избежать конфликтов с электромеханическими работами конструкции.

Наружные колонны

Колонны, поддерживающие основную конструкцию здания. Обычно в каркасных конструкциях внешние колонны имеют чрезвычайно важное значение и несут нагрузку здания, а также противостоят факторам окружающей среды, таким как ветер, дождь и другие физические факторы.

Плоская плита

Плиты, соединяющиеся непосредственно с колоннами. Система с плоскими пластинами широко используется инженерами, поскольку она обеспечивает множество преимуществ. Система может уменьшить высоту здания, обеспечить более гибкое пространственное планирование благодаря отсутствию балок и дополнительно снизить стоимость материалов. Однако на практике основной проблемой является хрупкое разрушение плоской пластины при продавливании. Из-за относительно небольшой нагрузки на пол и близкого расстояния между колоннами предпочтительна конструкция с плоскими плитами. Для большей нагрузки и большего расстояния между колоннами требуются капители колонн, а для еще больших пролетов для уменьшения собственного веса используются вафельные плиты.

Плоская плита

Плоская плита представляет собой двустороннюю железобетонную каркасную систему, в которой используется плита одинаковой толщины, простейшая из конструктивных форм. Плоская плита представляет собой двухстороннюю армированную конструкционную систему, которая включает в себя либо откидные панели, либо капители колонн на колоннах, чтобы выдерживать более высокие нагрузки и, таким образом, обеспечивать более длинные пролеты. Строительство плоских плит является одним из самых быстрых доступных методов. Сроки изготовления очень короткие, так как это одна из самых распространенных форм строительства.

Внутренние колонны

Внутренние колонны в каркасной конструкции поддерживают плиту и балки внутри. Они не так подвержены короблению и воздействию окружающей среды, как внешние, но все же чрезвычайно важны с точки зрения безопасности и устойчивости здания. Внутренние колонны также могут служить эстетическим и архитектурным целям.

Пьедестал

Архитектурная опора или основание, как для колонны или статуи.

Крыша

Крыша — это покрытие в самой верхней части здания. Крыша защищает здание и его содержимое от воздействия погодных условий и нашествия животных. Строения, которым требуется крыша, варьируются от почтового ящика до собора или стадиона, причем жилые дома являются наиболее многочисленными.

Элементами конструкции крыши являются:

• материал
• конструкция
• долговечность и
• Удобство обслуживания

Рассеянный фундамент

Для распределения нагрузки фундамента на почву под фундаментом здания устанавливаются раскладные фундаменты. Этот тип фундамента является непрерывным ниже периметра стен дома и может быть утолщен или расширен в точках, где действуют сосредоточенные нагрузки, например столбцы. Эти компоненты изготавливаются из бетона и часто армируются арматурой или сталью для дополнительной поддержки. В зависимости от размера и конфигурации здания нижние колонтитулы могут быть закопаны чуть ниже уровня земли или на несколько футов ниже поверхности. В холодном климате их всегда размещают ниже линии промерзания, чтобы свести к минимуму проблемы с пучением бетона, возникающие во время циклов замерзания/оттаивания. Этот тип дизайна нижнего колонтитула очень полезен для строителей и домовладельцев. Так как они переносят вес здания на большую площадь, риск разрушения у них невелик

Перевернутая балка

За счет использования перевернутых бетонных тавровых балок дизайнеры создали естественно вентилируемое рабочее пространство, использующее тепломассу открытого бетонного потолка. Этот бетон поглощает тепло в течение дня и очищается ночью прохладными бризами. Этот термин обычно используется в бетонных конструкциях, в конструкциях парковок, но вот как это работает:

Балка находится над полом, на который она опирается, или их комбинация. Возьмем парковочное сооружение, там есть необходимая ограждающая стена, поэтому, если вы повернете балку вверх, она станет опорой и преградой. Подумайте о своей простой диаграмме балки с равномерной нагрузкой на нее. Балка поддерживает эту нагрузку, поэтому не имеет значения, приложена ли нагрузка снизу (просто, кроме поверхности сжатия/растяжения)

Это также хорошо работает в зданиях, вместо того, чтобы иметь большую балку под полом, балка отлита над и под этажами, действует как опора и напряжение сдвига, а арматура сжимающей поверхности будет несколько отличаться, но площадь поперечного сечения балки останется прежним.



Определения зданий и элементы данных

Информация, представленная здесь, содержит технические определения, процедуры измерения и структуры кодирования для элементов данных зданий. Концептуальная основа на рис. 1 иллюстрирует взаимосвязь между этими компонентами площади застройки.

Определения площадей зданий

¹

Представленные здесь определения и процедуры предназначены для разъяснения и предоставления рекомендаций по сбору и компиляции данных о зданиях UConn Health. Эти руководящие принципы основаны на определениях и стандартах, установленных в 1960-х годах для Федерального совета по строительству и опубликованных Национальной академией наук. Стандарты Федерального совета по строительству предназначались для использования федеральными агентствами, но они получили широкое распространение и используются колледжами и университетами.

В определениях и рекомендациях делается попытка прояснить стандарты, по которым интерпретируется пространство, и то, как применялись стандарты измерения. Руководящие принципы используются для установления общего стандарта для данных, которые включаются в инвентаризацию зданий, чтобы обеспечить базу данных, которую можно использовать как для внутриучрежденческих, так и для межучрежденческих целей.

1. Общая площадь

A. Определение: Сумма всех площадей на всех этажах здания, включенных в пределы наружных поверхностей его наружных стен, включая площади проникновения в пол, пусть и незначительные, для циркуляции и площади шахт, которые соединяют одного этажа на другой.

B. Основание для измерения: Общая площадь рассчитывается путем физического измерения или масштабирования измерений от наружных поверхностей наружных стен без учета карнизов, пилястр, контрфорсов и т. д., которые выходят за пределы стен. Исключаются зоны с высотой потолка менее шести футов и шести дюймов.

Измеряется в квадратных футах брутто (GSF):
Общая площадь = полезная площадь + площадь конструкции

C. Описание: В дополнение ко всем внутренним помещениям пола, указанным выше, общая площадь должна включать следующее : раскопанные подвальные помещения; мезонины, пентхаусы и чердаки; гаражи; закрытые веранды, внутренние или внешние балконы, обнесенные стеной или нет, если они используются для эксплуатационных функций; и коридоры, обнесенные стеной или нет, при условии, что они находятся в пределах наружных лицевых линий здания, вплоть до водосточной линии крыши. Площадь лестничных пролетов, лифтовых шахт и воздуховодов (примеры инфраструктуры здания) следует учитывать как общую площадь на каждом этаже, через который они проходят.

D. Ограничения: Исключая открытые зоны, такие как автостоянки, игровые площадки, корты и световые колодцы, или части верхних этажей, исключаемые комнатами или вестибюлями, которые возвышаются над высотой потолка одного этажа.

E. Исключение: Включает верхний некрытый этаж парковочных сооружений, где имеется парковка.

2. Назначаемая площадь (чистые назначаемые квадратные футы — NASF)

A. Определение: Сумма всех площадей на всех этажах здания, закрепленных или доступных для присвоения жильцу или конкретному использованию.

B. Основание для измерения: Назначаемая площадь вычисляется путем физического измерения или масштабирования измерений от внутренних поверхностей поверхностей, которые образуют границы обозначенных областей. Исключите зоны с чистой высотой потолка менее шести футов шести дюймов, если только не соблюдены критерии отдельной конструкции.

Измеряется в назначаемых квадратных футах (ASF):
Назначаемая площадь = сумма площадей, определяемых десятью назначаемыми основными категориями использования помещений

C. Описание: Включает подразделения десяти основных категорий использования помещений для назначаемого пространства — классы, лаборатории, офисы, учебные помещения, специальное использование, общее использование, вспомогательное обслуживание, здравоохранение, жилое и неклассифицированное — что используются для выполнения миссии учреждения.

D. Ограничения: Не следует делать вычеты на необходимые строительные колонны и выступы. Области, определенные как обслуживание зданий, обращение; механические и структурные не должны быть включены.

3. Неприсваиваемая площадь

A. Определение: Сумма всех площадей на всех этажах здания, недоступная для присвоения жильцам или для специального использования, но необходимая для общего функционирования здания.

B. Основа для измерения: Неназначаемая площадь вычисляется путем физического измерения или масштабирования измерений от внутренних поверхностей поверхностей, которые образуют границы обозначенных областей. Исключите зоны с высотой потолка менее шести футов и шести дюймов, если только не соблюдаются критерии отдельной конструкции.

Измеряется с точки зрения площади:
Неприсваиваемая площадь = сумма площадей, определяемых тремя категориями использования не подлежащих присвоению помещений

C. Описание: Включает пространственные подразделения трех не подлежащих назначению помещений. категории — строительные службы, циркуляция и механические — которые используются для обеспечения общей эксплуатации здания.

D. Ограничения: Не следует делать вычеты на необходимые строительные колонны и выступы. Области, определенные как назначаемые, не должны включаться.

4. Зона обслуживания здания

A. Определение: Сумма всех площадей на всех этажах здания, используемая для складских помещений, умывальников, уборных и общественных туалетов. ПРИМЕЧАНИЕ. В зону обслуживания здания не входят выделяемые зоны (например, зоны, классифицированные как 730 — Центральное хранилище и 870 — Центральное снабжение, не являются частью зоны обслуживания здания).

B. Основа для измерения: Площадь обслуживания здания рассчитывается путем физического измерения или масштабирования измерений внутренних поверхностей поверхностей, которые образуют границы обозначенных областей. Исключите зоны с высотой потолка менее шести футов и шести дюймов, если только не соблюдаются критерии отдельной конструкции.

C. Описание: Сюда должны входить уборные или аналогичные небольшие помещения для уборки, помещения для хранения материалов для технического обслуживания, помещения для мусора, предназначенные исключительно для хранения неопасных отходов, создаваемых жильцами здания в целом, и общественные туалеты.

D. Ограничения: Не следует делать вычеты на необходимые строительные колонны и выступы. Не следует включать центральные помещения физических заводских цехов или помещения специального назначения, такие как бельевые шкафы и хозяйственные помещения в общежитиях. Не включает отдельные туалеты.

5. Площадь циркуляции

A. Определение: Сумма всех площадей на всех этажах здания, необходимая для физического доступа к некоторому подразделению пространства, независимо от того, физически оно ограничено перегородками или нет.

B. Основа для измерения: Площадь циркуляции рассчитывается путем физического измерения или масштабирования измерений внутренних поверхностей поверхностей, которые образуют границы обозначенных зон. Исключите зоны с чистой высотой потолка менее шести футов шести дюймов, если только не соблюдены критерии отдельной конструкции.

C. Описание: Включать, но не ограничиваться, общественные коридоры, пожарные вышки, вестибюли лифтов, туннели, мосты и площадь лифтовых шахт, эскалаторов и лестниц на каждом этаже. Приемные зоны, такие как погрузочные доки, следует рассматривать как пространство для циркуляции. Любая незакрытая часть погрузочной площадки должна быть исключена как из зоны движения, так и из общей площади застройки. Погрузочная платформа, которая также используется для центрального хранения, должна рассматриваться как назначаемая зона и кодироваться как центральное хранилище (730). Также включаются коридоры, обнесенные стеной или нет, при условии, что они находятся в пределах внешних лицевых линий зданий до линии ската крыши.

D. Ограничения: Не следует делать вычеты за необходимые колонны здания и небольшие выступы. При определении площадей коридора следует включать только те помещения, которые необходимы для общего доступа. Не следует включать закрытые проходы с ограниченным доступом, используемые только для прохода в пределах набора комнат, аудиторий или других рабочих зон организационного подразделения.

6. Механическая площадь

A. Определение: Сумма всех площадей на всех этажах здания, предназначенного для размещения механического оборудования, коммунальных услуг и шахт.

B. Основа для измерения: Механическая площадь вычисляется путем физического измерения или масштабирования измерений внутренних поверхностей поверхностей, которые образуют границы обозначенных областей. Исключите зоны с высотой потолка менее шести футов и шести дюймов, если только не соблюдаются критерии отдельной конструкции.

C. Описание: Включены механические помещения, такие как центральные коммунальные предприятия, котельные, помещения для механического и электрического оборудования, топливные комнаты, счетчики и коммуникационные шкафы, а также площадь каждого этажа воздуховодов, трубных шахт, механических служебных шахт. , сервисные желоба и штабели.

D. Ограничения: Не следует делать вычеты на необходимые строительные колонны и выступы. Места, обозначенные как частные туалеты, не включены.

7. Чистая полезная площадь

A. Определение: Сумма всех площадей на всех этажах здания, либо закрепленных, либо доступных для присвоения жильцу или для конкретного использования, либо необходимых для общего функционирования здания. строительство.

B. Основа для измерения: Чистая полезная площадь рассчитывается путем суммирования назначаемой и неназначаемой площади.

Измеряется в чистых квадратных футах (NUSF):
Чистая полезная площадь = Назначаемая площадь + Неназначаемая площадь

C. Описание: Включены пространственные подразделения десяти назначаемых основных категорий использования помещений и три неназначаемые категории пространства.

D. Ограничения: Не следует делать вычеты на необходимые строительные колонны и выступы. Области, определенные как структурные, не должны быть включены.

8. Структурный участок

A. Определение: Сумма всех площадей на всех этажах здания, которые не могут быть заняты или использованы из-за конструктивных особенностей здания.

B. Основа для измерения: Точное вычисление путем прямого измерения согласно этим определениям невозможно. Он определяется путем расчета разницы между измеренной общей площадью и измеренной чистой полезной площадью.

Измеряется по площади:
Структурная площадь = Общая площадь — Чистая полезная площадь

C. Описание: Примеры строительных элементов, обычно классифицируемых как конструктивные зоны, включают наружные стены, противопожарные стены, постоянные перегородки, непригодные для использования зоны на чердаках или подвалах или сопоставимые части здания с ограничениями по высоте потолка, а также не выкопанные подвальные помещения.

Концептуальная основа для анализа площади здания (рис. 1)

Коды текущего использования: определения, описания

000 — Строительные службы/инфраструктура
Помещения учреждения, которые не могут быть отнесены к определенной зоне контроля и используются для обслуживания здания. Эти зоны представляют собой проходные помещения (например, коридоры, лифты, вестибюли и лестничные клетки).

100 — Классные помещения
Эта категория объединяет классные помещения в качестве общего ресурса объекта, даже если эти помещения подпадают под разные уровни контроля в рамках всей организации. Термин «учебная аудитория» относится к классным комнатам общего назначения, а также лекционным залам, комнатам для чтения, комнатам для семинаров и другим помещениям, используемым для других запланированных внелабораторных занятий. Общие классные помещения относятся к любым вспомогательным комнатам, которые обслуживают «классную» деятельность. Классная комната может содержать различные типы оборудования (например, телекоммуникационное, мультимедийное и т. д.), если тип оборудования не привязывает класс к определенному типу дисциплины или предмета.

200 — Лабораторные помещения
Лаборатория – это помещение, отличающееся специальным оборудованием или определенной конфигурацией помещения, которое связывает учебную или исследовательскую деятельность с конкретной дисциплиной или тесно связанной группой дисциплин. Лабораторные помещения можно разделить на три категории: классные, открытые и исследовательские лаборатории. Лаборатория класса используется для запланированного обучения. Открытая лаборатория не запланирована, но поддерживает обучение. Исследовательская лаборатория используется для исследований, экспериментов, наблюдений, исследовательской подготовки или структурированной творческой деятельности, которая поддерживает расширение области знаний. Исследовательская лаборатория дополнительно подразделяется на влажную и сухую. Отличие заключается в наличии проточной воды в лаборатории для использования в экспериментах. Исследовательская деятельность классифицируется по кодам усилий и представлена ​​процентной долей выполненной конкретной деятельности (например, спонсируемое исследование, обучение и т. д.).

300 — Офисные помещения
Офисные помещения — это ресурсы, специально предназначенные для выполнения различных академических, административных и служебных функций. Они состоят из индивидуальных, многоместных или рабочих мест, используемых для выполнения действий за столом, и поддержки этих пространств.

400 — Учебные помещения
Учебное помещение разделено на пять категорий: учебная комната, учебная служба, библиотека, помещение для обработки и учебная комната с открытой полкой. Учебная комната может содержать оборудование или материалы, которые помогают учебе или учебному процессу, но не ограничивают комнату определенной академической дисциплиной или областью обучения.

500 — Помещения специального назначения
В эту категорию входят категории использования помещений, которые достаточно специализированы в своей основной деятельности или функциях, чтобы гарантировать уникальный код помещения. Эта классификация включает зоны для обеспечения безопасности, производства средств массовой информации, демонстраций, помещений для животных, аппаратных и банковских учреждений.

600 — Помещения общего пользования
Эти помещения классифицируются по более широкой доступности для использования широкой публикой, персоналом, студентами и преподавателями, чем помещения в группе Помещения специального назначения. Эти области включают сборку, комнаты отдыха, объекты общественного питания, мерчандайзинг, детский сад и выставки.

700 — Вспомогательные помещения
Вспомогательные помещения, которые обеспечивают централизованное пространство для различных вспомогательных вспомогательных систем и служб кампуса, помогают поддерживать работу всех программ и мероприятий учреждения. Эти области не доступны напрямую для широкой публики, сотрудников, студентов или преподавателей, но косвенно обслуживают эти области при постоянной поддержке. Эти области являются централизованными в том смысле, что они обычно обслуживают весь объект из контролируемого места. Включенные области включают обработку данных, магазины, центральное хранилище, прачечную, почтовую комнату, механические помещения, механические шахты, электрические комнаты / шкафы и телекоммуникационную комнату / шкафы.

800 — Медицинские учреждения
Учреждения, используемые для оказания помощи пациентам, как людям, так и животным. К ним относятся спальни и ванные комнаты для пациентов, операционные (OR), комнаты для процедур/обследований, посты медсестер, лаборатория диагностической службы и дежурные комнаты для персонала.

900 — Жилые помещения
Помещения, предоставляемые в качестве жилых помещений на длительный или короткий срок преподавателям, сотрудникам или посетителям. К таким зонам относятся комнаты для сна/учебных занятий.

Строительные услуги/инфраструктура

010 Коридор: Площадь, используемая в качестве основного прохода внутри здания.

011 Лифт: Площадь на каждом этаже, представляющая собой вертикальную шахту, используемую для лифта.

012 Вестибюль лифта: Зона, непосредственно прилегающая к дверям лифтов и ограниченная основными проходными помещениями.

014 Вестибюль: Главный вход в здание и территория, которая служит входу только для прохода.

017 Лестница: Площадь на каждом этаже, представляющая собой вертикальную шахту, используемую лестницей. Каждому этажу назначается зона, которая ведет непосредственно от лестничной площадки этого этажа.

[вернуться к текущим кодам использования]

Учебные помещения

110 Классная комната: Комната, используемая для занятий, которые не привязаны к определенной дисциплине или предмету с помощью оборудования или конфигурации комнаты. Включает в себя помещения, обычно используемые для занятий по расписанию, которые не требуют специального, ограничительного оборудования или конфигурации. Эти помещения могут называться лекционными залами, лекционно-демонстрационными залами, помещениями для семинаров и классами общего назначения. Классная комната может быть оборудована стульями-планшетами, столом и стульями или аналогичными типами сидений. Эти помещения могут содержать специальное оборудование для телекоммуникаций и мультимедиа. Помещение не может быть оборудовано оборудованием, делающим помещение непригодным для использования классами всех направлений обучения.

115 Классная комната: Комната, которая непосредственно обслуживает одну или несколько классных комнат в качестве расширения деятельности в комнате. Они должны служить классу.

120 Учебная комната: Комната или зона, используемая отдельными лицами или группами для занятий по своему усмотрению, не ограниченная определенным предметом или дисциплиной с помощью имеющегося оборудования.

[вернуться к текущим кодам использования]

Лабораторное оборудование

210 Студенческая лаборатория: Комната, используемая в основном для официальных или регулярных занятий, требующих специального оборудования или определенной конфигурации комнаты для участия студентов, экспериментов, наблюдения или практики в академической дисциплине. Классная лаборатория спроектирована или оснащена оборудованием для удовлетворения потребностей конкретной дисциплины для группового обучения в официально или регулярно запланированных классах. Это специальное оборудование обычно ограничивает или исключает использование комнаты другими дисциплинами.

215 Служба студенческой лаборатории: Комната, которая непосредственно обслуживает одну или несколько классных лабораторий в качестве продолжения деятельности в этих комнатах.

250 Исследовательская лаборатория — Влажная: Помещение, используемое в основном для лабораторных экспериментов, исследований или обучения методам исследований; или профессиональные исследования и наблюдения в рамках конкретной программы. Исследовательская лаборатория предназначена или оборудована для преподавателей, сотрудников и студентов для проведения исследований и контролируемой или структурированной творческой деятельности. Эти мероприятия обычно ограничиваются преподавателями, сотрудниками и назначенными аспирантами и применимы к любой академической дисциплине. Содержит средства для обеспечения проточной водой для экспериментов.

255 Служба исследовательской лаборатории: Комната, которая непосредственно обслуживает одну или несколько исследовательских лабораторий в качестве продолжения деятельности в этих комнатах. Включает только те помещения, которые непосредственно обслуживают исследовательскую лабораторию.

260 Комната для оборудования: Комната, которая служит для хранения/использования специализированного оборудования.

[вернуться к текущим кодам использования]

Офисные помещения

310 Офис: Комната, в которой сотрудники или студенты работают за одним или несколькими столами, столами или рабочими станциями. Офис обычно назначается одному или нескольким людям в качестве станции или рабочей зоны. Он может быть оборудован письменными столами, стульями, столами, книжными шкафами, шкафами для документов, компьютерными рабочими местами или другой оргтехникой. Включены преподаватели, административные, канцелярские работники, выпускники и ассистенты преподавателей и т. д.

311 Офис факультета: Офис, специально выделенный для использования преподавателями.

312 Открытый офис/рабочая станция: Открытая площадка с рабочими станциями или сама рабочая станция, если она индивидуально идентифицируется на открытой площадке. Рабочие места, как правило, находятся внутри систем мебельных перегородок, высота которых может варьироваться.

315 Office Service: Комната или пространство, которое непосредственно обслуживает офис или группу офисов в качестве продолжения деятельности в этих помещениях. Включает кладовые, картотеки, копировальные комнаты, а также коридоры и туалеты для персонала в офисных помещениях.

350 Конференц-зал: Помещение, обслуживающее офисный комплекс и используемое в основном для совещаний персонала и деятельности отдела. Конференц-зал обычно оборудован столами и стульями. Включает в себя учебные комнаты, которые не являются частью академической программы.

355 Конференц-зал Обслуживание: Комната или пространство, которое напрямую обслуживает один или несколько конференц-залов в качестве продолжения деятельности в этих помещениях.

[вернуться к нынешним кодам использования]

Учебные помещения

410 Кабинет: Комната или зона, используемые отдельными лицами для занятий в удобное для них время, которые ограничены определенным предметом, лицом или дисциплиной по заданию.

420 Библиотека/Стопка: Комната, используемая для хранения организованных коллекций учебных материалов для использования в качестве учебного ресурса.

430 Учебная комната с открытым стеллажом: Учебная комната и стеллаж, как правило, без физических границ между стеллажом и учебными зонами.

455 Учебная служба: Комната, которая непосредственно обслуживает учебные комнаты, стеллажи, учебные комнаты с открытым стеллажом или комнаты обработки в качестве прямого продолжения деятельности в этих комнатах.

[вернуться к нынешним кодам использования]

Помещения специального назначения

530 Медиапроизводство: Помещение, используемое для производства или распространения мультимедийных материалов или сигналов.

535 Служба медиапроизводства: Помещение, которое непосредственно обслуживает помещение для производства или распространения медиа как продолжение деятельности в этом помещении.

550 Демонстрация: Комната или группа комнат, используемых для отработки в рамках учебной программы принципов определенных дисциплин, таких как обучение, уход за детьми или развитие, а также управление домом или экономика. Ключевым критерием здесь является практическая деятельность в рамках учебной программы, которая точно имитирует реальный мир или профессиональную среду.

555 Демонстрационная служба: Комната, которая непосредственно служит демонстрационному объекту в качестве продолжения деятельности в этом объекте.

570 Помещения для животных: Помещение, в котором содержатся лабораторные животные, используемые для исследовательских или учебных целей. Включает помещения для животных, клетки, стойла и палаты. Этот код является эксклюзивным для учреждений ветеринарии.

575 Служба помещений для животных: Помещение, которое непосредственно обслуживает помещение для содержания животных в качестве продолжения деятельности в этом помещении. Включает помещения для хранения кормов, помещения для смешивания кормов, помещения для мытья клеток, амбулаторные операционные, литейные или инструментальные помещения. Этот код является эксклюзивным для учреждений ветеринарии.

[вернуться к нынешним кодам использования]

Помещения общего назначения

610 Собрание: Помещение, предназначенное и оборудованное для сбора большого количества людей для таких мероприятий, как драматические, музыкальные, религиозные или церемонии вручения дипломов. Включает в себя театры, зрительные залы, концертные залы и арены, используемые преимущественно для общих представлений (ораторов), представлений (драматических, музыкальных, танцевальных). Места для сидения, оркестровые ямы, алтари, арены, проходы и сцены (если они не используются в основном для обучения) включены и обычно объединены в пространство для собраний.

615 Сборочная служба: Комната или зона, которая непосредственно служит сборочному цеху в качестве продолжения деятельности на этом объекте.

630 Пункт питания: Комната, используемая для приема пищи. Включает столовые, кафетерии, закусочные, рестораны и аналогичные зоны приема пищи, в том числе такие зоны в общежитиях, клубах преподавателей и т. д. В эту категорию входят объекты, открытые для студентов, преподавателей, сотрудников или общественности в целом.

635 Служба питания: Помещение, которое непосредственно обслуживает предприятие общественного питания в качестве продолжения деятельности в этом помещении.

640 Дневной уход: Комната, используемая для обеспечения дневного или ночного ухода за детьми или пожилыми людьми в качестве немедицинской услуги для членов институционального сообщества.

645 Служба дневного ухода: Комната, которая непосредственно служит основной комнате для занятий в учреждении дневного ухода в качестве расширения деятельности в этой комнате.

650 Комната отдыха: Комната, используемая для отдыха и релаксации, которая не ограничивается определенной группой людей, подразделением или районом. Гостиная обычно оборудована мягкой мебелью, драпировками или ковровым покрытием и может включать торговые автоматы.

655 Lounge Service: Комната, непосредственно обслуживающая зал отдыха общего пользования.

660 Мерчандайзинг: Помещение, используемое для продажи товаров или услуг.

665 Служба мерчандайзинга: Помещение, которое непосредственно обслуживает торговую точку, являясь продолжением ее деятельности.

690 Раздевалка: Комната для переодевания, в которой также могут быть туалеты и душевые.

[вернуться к текущим кодам использования]

Вспомогательные помещения

710 Центр обработки данных/вычислительный центр: Комната, используемая в качестве компьютерного центра обработки данных или телекоммуникационного центра с приложениями, достаточно широкими, чтобы обслуживать общие административные или академические первичные потребности в оборудовании центральной группы пользователей, отдела, колледжа, школы или всего учреждения. Центральная компьютерная или телекоммуникационная комната может быть одной из групп комнат, составляющих центр предоставления компьютерных услуг по обработке данных или телекоммуникационных услуг различным уровням групп пользователей. Хотя текущая основная деятельность этой категории более тесно связана с оборудованием, чем с деятельностью человека, в этих областях требуется персонал технической поддержки, и физический доступ может быть ограничен этим персоналом. Эти центральные аппаратные чаще всего появляются на уровне кампуса и крупных организационных единиц и, как правило, подлежат контролю окружающей среды и безопасности, а также процедурам, ограничивающим доступ пользователей к электронным терминалам, телефону или модему.

715 Служба обработки данных/компьютерного центра: Помещение, которое непосредственно обслуживает центральный компьютер или телекоммуникационное оборудование в качестве расширения деятельности в этом учреждении.

720 Цех: Помещение, используемое для производства, ремонта или технического обслуживания продуктов или оборудования. Включает столярные, сантехнические, HVAC, электротехнические и малярные мастерские, а также аналогичные физические объекты технического обслуживания. В эту категорию также входят централизованные мастерские по изготовлению или ремонту исследовательского или учебного оборудования, а также по ремонту и обслуживанию мультимедийного оборудования и устройств.

725 Служба магазина: Помещение, которое непосредственно обслуживает магазин как продолжение деятельности в этом помещении.

730 Центральное хранилище: Помещение или здание, которое используется для хранения оборудования или материалов и которое обслуживает несколько категорий использования помещений, организационных единиц или зданий. Концепция центрального или общего является ключом к правильному применению этого кода. Подавляющее большинство складских помещений в кампусе — это служебные помещения (например, 115, 215, 355, 615 и т. д.), которые непосредственно поддерживают основное помещение или группу помещений; например, помещение для хранения бумаги может обслуживать несколько офисов в одном районе. Служебные складские помещения расположены несколько близко к обслуживаемым ими помещениям и используются чаще, чем время от времени. Служебные помещения центрального склада обычно ограничиваются вспомогательными помещениями, связанными с транспортировкой материалов в крупные центральные хранилища и склады и из них, складскими помещениями для ручных тележек и другого движущегося оборудования, стеллажным хранением и другими помещениями, поддерживающими функцию центрального хранения.

735 Служба центрального хранения: Помещение, которое непосредственно обслуживает центральное хранилище в качестве продолжения деятельности в этом учреждении. Служебные помещения центрального склада обычно ограничиваются вспомогательными помещениями, связанными с транспортировкой материалов в крупные центральные хранилища и склады и из них. Включены складские помещения для ручных тележек и другого движущегося оборудования, стеллажи и другие помещения, поддерживающие функцию центрального хранения.

740 Хранилище транспортных средств: Помещение или строение, используемое для размещения или хранения государственных транспортных средств. Определение «транспортное средство» интерпретируется здесь в широком смысле, включая вилочные погрузчики, движущееся оборудование и другие транспортные устройства или оборудование с механическим приводом.

745 Служба хранения транспортных средств: Помещение, которое непосредственно обслуживает помещение для хранения транспортных средств в качестве продолжения деятельности в этом учреждении.

750 Центральная служба: Комната или зона, которая используется для обработки, подготовки, тестирования или предоставления услуг комплексной центральной или студенческой поддержки. Централизованное предоставление услуг может быть обеспечено за счет специального оборудования, деятельности человека, специальной доступности пространства или любой комбинации этих элементов.

755 Центральная служба поддержки: Комната, которая непосредственно обслуживает центральную службу поддержки в качестве расширения деятельности в этой службе.

760 Опасные материалы: Централизованное предприятие, используемое для хранения, обработки или удаления опасных или токсичных отходов. К опасным или токсичным материалам относятся любые материалы, предназначенные для специального или формального регулирования или контроля на основании потенциального вреда для жизни растений или животных.

765 Служба обращения с опасными материалами: Объект, который обслуживает централизованный объект, используемый для хранения, обработки или удаления опасных или токсичных отходов.

[вернуться к текущим кодам использования]

Медицинские учреждения

810 Спальня для пациентов: Комната с кроватью, используемая для ухода за пациентами.

815 Обслуживание палат для пациентов: Палата, которая непосредственно обслуживает одну или несколько палат для пациентов в качестве продолжения деятельности в этих палатах.

820 Ванна для пациентов: Комната с ванной и туалетом для пациентов. В эту категорию входят туалеты и ванные комнаты, примыкающие к палатам пациентов или совмещенные с ними.

830 Станция медсестер: Комната или зона, используемые медсестрами или другим персоналом по уходу за пациентами, которые контролируют или управляют услугами здравоохранения. Это основная рабочая зона, используемая медсестрами и другим персоналом, осуществляющим уход за пациентами.

835 Служба медсестер: Комната, которая напрямую обслуживает одну или несколько комнат медсестринского поста в качестве расширения деятельности в этих комнатах.

840 Хирургия: Операционные.

845 Хирургическая служба: Помещение, которое непосредственно обслуживает одну или несколько операционных в качестве расширения деятельности в этих помещениях.

850 Лечение/Обследование: Кабинет для диагностики и лечения.

855 Служба лечения/обследования: Кабинет, который непосредственно служит процедурному кабинету/обследованию как продолжение деятельности в этом учреждении.

860 Лаборатория диагностической службы: Помещение, используемое для предоставления диагностических вспомогательных услуг всему медицинскому учреждению.

865 Служба поддержки лаборатории диагностической службы: Помещение, которое непосредственно обслуживает лабораторию диагностической службы в качестве продолжения деятельности в этом учреждении.

870 Центральные запасы: Комната, используемая централизованно для хранения предметов медицинского назначения в медицинском учреждении.

880 Общественное ожидание: Комната ожидания госпитализации, лечения или информации в медицинском учреждении.

890 Учреждение дежурного персонала: Комната или помещения, используемые медицинским персоналом для отдыха или сна во время дежурства по назначению в медицинском учреждении.

895 Служба дежурного персонала: Комната, которая непосредственно обслуживает дежурную комнату персонала в качестве расширения деятельности в этом учреждении.

[вернуться к текущим кодам использования]

¹ Источник: Технический отчет № 50 Федерального совета по строительству (публикация 1235), Классификация строительных территорий, Национальная академия наук, Консультативный совет по исследованиям в области строительства.

[наверх]

Понимание языка и элементов дизайна | WBDG

Подкомитет WBDG по эстетике

Обзор

На этой странице

• Обзор
• Дополнительные ресурсы

В конце 19 века чикагский архитектор Луи Салливан писал: «Форма следует за функцией». Это изречение стало одним из лозунгов современного дизайна в 20 веке и остается одним из самых известных архитектурных афоризмов сегодня.

Салливан имел в виду, что форма здания является естественным следствием функциональных требований. Многим казалось, что заявление выступает за чистый утилитаризм в стиле.

Фрагмент здания Луи Салливана Уэйнрайт — ул. Louis, MO

Но даже беглый взгляд на собственную архитектуру Салливана показывает некоторые из величайших украшений в американской архитектуре. Это наблюдение придает вес контраргументу: (*) существует несколько способов выполнения одной и той же функции (перемещение людей с первого этажа на второй, внесение света в комнату, создание петли). Как только один из этих путей выбран, в игру вступают эстетические соображения. Архитектор отвечает за объединение всех этих элементов в единый дизайн здания.

Начиная с доколумбовых цивилизаций и средневековья и до наших дней, люди строили общественные памятники и частные строения, чтобы обеспечить убежище, облегчить повседневное выживание или ускорить управление. И в каждый период эти функциональные здания также воплощали принципы красоты своих культур — и, возможно, менее явно, их лежащие в основе убеждения относительно духовности, структур власти или гражданской активности. Проще говоря, они исполняли роли и занимались эстетикой одновременно. Следует также иметь в виду, что архитектурное выражение ограничено или, в некоторых случаях, сформировано техническими, экономическими и социальными условиями.

Представлять здания в наши дни особенно сложно. Меняющиеся культурные ценности дают лишь предварительные ориентиры для оценки, а визуальные проявления этих ценностей — иными словами, стили — еще менее конкретны. Однако были попытки систематизировать стандарты современных эстетических достижений. Например, визуальную композицию преподают в школах. Кроме того, попытки концептуальных стандартов включают Руководящие принципы федеральной архитектуры 9.0873 , который президент Кеннеди подписал в 1962 году. Среди прочего, руководящие принципы утверждают, что общественные здания отражают достоинство, предприимчивость, энергию и стабильность федерального правительства, воплощая при этом лучшие современные архитектурные мысли; избегайте официального стиля и выражайте дух местности; обеспечить физическую доступность для всех людей; и включить работы живых американских художников. Другими словами, документ советует архитекторам принять демократические ценности, искать инновации и индивидуальность, а также обеспечивать возможность для разнообразного выражения творчества.

Язык эстетики

Относительно легко определить, содержит ли данный проект необходимую площадь в квадратных футах или правильное количество комнат. Тем не менее, сложная природа эстетики делает разговор более трудным. Чтобы помочь в этом процессе, архитекторы и дизайнеры используют словарь, который помогает им сводить сложные идеи к коротким фразам. Эта терминология позволяет членам проектной группы хорошо понимать и общаться визуально и устно для выработки успешных решений. Более того, терминология помогает клиентам и пользователям зданий лучше понять эстетику как архитектурный язык: то, как отдельный архитектор или целая культура выражает ценности, зависит от того, как отдельные слова становятся формами, а от того, как эти материальные части соединяются вместе, формируется структура предложения. и грамматика.

Хотя это не исчерпывающий список словаря дизайна, ниже вы найдете краткие описания основных элементов дизайна.

Церковь Санта-Мария-Новелла во Флоренции, Италия, построенная между 1456 и 1470 годами, является прекрасным примером готической архитектуры с фасадом в стиле итальянского Возрождения Леона Батисты Альберти.

Архетипические строительные элементы

• Вертикально:
  • Стена, Арка, Балочная перемычка, Quoin, Колонна, Заказы
  • База, Вал, Столица
  • Окно, Дверь
• Горизонтальный:
  • Цоколь, пол, крыша

Стиль

Стиль — это особая манера самовыражения или мода в определенный период истории. В архитектуре исторические стили часто обозначаются определенным именем, таким как барокко, викторианский или международный стиль, и это лишь некоторые из них.

Форма

Масса и форма определяют форму. Масса относится к объему, определяемому структурой по отношению к ее окружению, а также к ее прочности и весу. Форма – это композиция и сложность плоскостей поверхности.

Материалы

Как наружные, так и внутренние строительные материалы следует выбирать с учетом их соответствия типу здания, долговечности, воздействия на окружающую среду, климатических условий, преобладающего архитектурного дизайна и характера установки.

Дополнительные ресурсы

Полезные сведения об архитектурном проектировании, процессе проектирования и принятии проектных решений включают следующее:

Публикации

• Архитектура: форма, пространство и порядок, 4-е издание , Фрэнсис Д.К. Чинг. Нью-Йорк, штат Нью-Йорк: John Wiley & Sons, 2014.
.
• Архитектура благоустроенной среды Рейнера Бэнэма. Чикаго: Издательство Чикагского университета, 1969.
.
• Знакомство с архитектурой от S.E. Расмуссен. Лондон, Англия: Chapman & Hall Ltd, 1959.
.
• Как здания учатся Стюарт Брэнд. Нью-Йорк, штат Нью-Йорк: Викинг. 1994.
• * Природа замысла Дэвид Пай. Лондон, Англия: Studio Vista, 1964.
.
• Язык шаблонов Кристофера Александра, Сары Исикавы, Мюррея Сильверстайна, Макса Джейкобсона, Ингрид Фиксдаль-Кинг и Шломо Энджел. Издательство Оксфордского университета, 1977.
.
• Прецеденты в архитектуре: аналитические диаграммы, формообразующие идеи и разделы, 4-е издание Роджера Х. Кларка и Майкла Пауза. Хобокен, Нью-Джерси: Wiley, 2012.
.
• Две культуры и научная революция С.П. Снег. Нью-Йорк, штат Нью-Йорк: Издательство Кембриджского университета, 1959.
.

Глоссарий архитектурных терминов

• Онлайн-тезаурус по искусству и архитектуре
• Иллюстрированный архитектурный словарь

Архитектурные веб-сайты

• Arch Daily
• Архитектор
• Архитектор

Основные компоненты здания или сооружения

Здание – это любое сооружение, построенное для удовлетворения потребностей и целей пользователей. Жилые / коммерческие / учреждения / образовательные / монтажные / промышленные / складские и т. д. — это некоторые типы зданий, которые спроектированы архитектором / конструктором и выполнены или построены инженером-строителем.

Здание представляет собой комбинацию различных компонентов. Инженер-строитель должен иметь хорошие знания о выполнении каждого компонента в отношении проектных макетов, предоставленных архитектором.

Классификация составных частей

1. Основание

Состоит из частей здания ниже уровня земли. Функция подконструкции заключается в передаче нагрузки от надстройки на грунт.

2. Цоколь

Это соединительный уровень между надстройкой и подструктурой здания. Расположен непосредственно над уровнем земли и под надстройкой.

3. Надстройка

Часть надземной конструкции, предназначенная для использования в строительстве.

Читать далее

Компоненты здания

1. Фундамент

Является частью подструктуры, образующей основу здания. Его функция заключается в передаче нагрузки от здания к грунту. Также он противостоит/выдерживает сейсмические нагрузки, оказываемые грунтом.

Используемый материал — стальные стержни и бетон, а также наполнитель, такой как камни, глиняные кирпичи и т. д. Он зависит от типа конструкции/здания. Неглубокий фундамент используется для несущей конструкции и конструкции RCC.

2. Цоколь

Он расположен между фундаментом и надстройкой, состоящей из влагонепроницаемого слоя. Его функция заключается в контроле дифференциальных осадок, соединении всех колонн с фундаментом, контроле протечек воды.

3. Стены и колонны

Колонны

Это вертикальный элемент, который возводится от фундамента до самой верхней части здания. Его основная функция – нести нагрузки надстройки и передавать их на фундамент (в рамной конструкции).

 Колонны обычно состоят из арматурных стальных стержней и бетона. В некоторых случаях колонны могут быть изготовлены из дерева, конструкционной стали и других материалов. Колонны бывают разных форм, таких как круглая, прямоугольная, квадратная, шестиугольная и т. д. Это зависит от структурного дизайна, эстетики и внутреннего дизайна здания.

Стены представляют собой вертикальные элементы, которые служат перегородкой между двумя помещениями и формируют внешние границы здания. Его функция состоит в том, чтобы отделить помещения друг от друга внутри и покрыть все внешние стороны здания.

В несущих конструкциях стены также действуют как конструктивный элемент и несут вес здания. Затем он переносится на фундамент из кирпичной кладки, сделанный под почвой.

Стены могут быть построены из различных материалов, таких как кирпичи (обожженная глина/цемент), камни, блоки AAC, блоки CLC, пустотелые или полнотелые бетонные блоки и т. д.

В настоящее время внутренние перегородки могут быть выполнены с использованием других материалов, таких как перегородки из фанеры, гипсовые перегородки потолка пользователям соседних этажей. Перекрытие соединяет балки и колонны. Также поддерживает и распределяет нагрузки от балки и колонны. Нижняя часть плиты выступает в качестве потолка, а верхняя часть действует как пол между двумя соседними этажами. Плита изготовлена ​​из материала бетона и армирующих стальных стержней.

Читать далее

Горизонтальные элементы здания, выполняющие роль конструктивных элементов, соединяющих колонны и плиту. Он несет постоянную и динамическую нагрузку от здания и передает на колонны. Изменяется по размерам в соответствии с суммарными нагрузками, действующими на него. Изготовлен из арматурной стали и бетона.

5. Половое покрытие

Половое покрытие – отделочный слой, предусмотренный для плиты крыши, которая является конструктивным элементом и отделяет два смежных этажа друг от друга. Целью настила является обеспечение ровной отделки плиты крыши и обеспечение надлежащего уклона для отвода воды.

Существует множество материалов для отделки полов. Такие материалы, как плитка (стеклянная, керамическая), гранит, мрамор, специальные камни, дерево, деревянные ламинаты, деревянные полы, кирпичные полы и т. д.,

Читать далее

6. Двери и окна

Это проемы, предназначенные для входа или выхода пользователей/лиц в различные помещения внутри здания. Они играют важную роль в перемещении жильцов из одной комнаты в другую. Конфиденциальность пространства может поддерживаться дверями. Он обеспечивает защиту интерьера любого пространства от экстерьера.

Двери изготавливаются из многих материалов, таких как металл, дерево, древесина и т. д., и обычно помещаются в дверную раму, изготовленную из того же материала. Участок кирпичной кладки над дверями и окнами обычно опирается на перемычки, расположенные на них сверху. Поэтому в зданиях рекомендуется поддерживать высоту дверей и окон на одном уровне.

Читать далее

Окно

Это отверстия, предназначенные для циркуляции воздуха и получения естественного света внутри помещений зданий. Окна обычно предусмотрены только на наружных стенах.

Окна могут быть прямоугольной, круглой или эллиптической формы. Окна обычно имеют стекло с обрамляющим материалом поверх него. Материалом обрамления может быть алюминий, дерево, ПВХ и т. д. В старых индийских домах люди закрывали целые окна деревянными ставнями.

Читать далее

7. Перемычки и подоконники

Перемычки представляют собой небольшие балки, устанавливаемые над проемами (окнами и дверями). Его функция заключается в обеспечении поддержки стены над проемами. Перемычки обычно изготавливаются из железобетона или дерева, чтобы воспринимать нагрузки сверху.

8. Лестница

Вертикальный элемент, соединяющий соседние этажи здания и обеспечивающий перемещение людей и материалов с одного этажа на другой. Лестницы расположены в центре или углу здания. Лестницы бывают разных типов в зависимости от формы и используемых материалов.

Формы – изогнутые, круглые, спиральные, полукруглые, прямоугольные, квадратные, двойные спиральные и т. д.,

Материал – металл, железобетон (сталь и бетон), древесина, дерево, сочетание дерева и дерева и т. д.,

9. Терраса на крыше с настилом и парапетом

Самая верхняя горизонтальная часть крыши здания, которая может использоваться как терраса на крыше с отделкой пола. Резервуары для воды, солнечные батареи установлены на террасе на крыше.

Парапет — стена небольшой высоты (до 1,2 м), устанавливаемая на границах террасы крыши для защиты/безопасности пользователей.

Некоторые важные моменты, о которых следует помнить

• Стены и перекрытия играют важную роль в НЕСУЩЕЙ КОНСТРУКЦИИ. Толщина стен больше, чем у стен здания из железобетона, поэтому площадь пола в несущих конструкциях минимальна. Принят ступенчатый фундамент.
• Колонны, Балки, Перекрытия выступают в качестве важных конструктивных элементов в зданиях из железобетона. Их нельзя трогать или сносить, так как они образуют каркас железобетонной конструкции и несут всю нагрузку. Толщина стены каркасной конструкции меньше по сравнению с толщиной стены несущей конструкции. В случае каркасных конструкций внутренняя стена может быть демонтирована только под наблюдением инженера.
• Наряду с лестницей LIFT также играет важную роль в вертикальном перемещении. Лифт представляет собой элемент с механическим приводом, используемый в многоэтажных зданиях или высотных сооружениях. Лифт предназначен для перемещения людей/материалов с одного этажа на другой за очень короткое время.

– Врушали Патхак

Стандартная классификация строительных элементов и сопутствующих строительных работ — UNIFORMAT II

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом, как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В случаях, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.

No related posts.
