Чертежи разрезов зданий

При проектировании различных зданий и сооружений, на начальной его стадии, разработчики составляют контурные или архитектурные их разрезы, необходимые для того, чтобы указать, как именно расположены друг относительно друга различные элементы их интерьеров, а также для того, чтобы выявить внутренний вид помещений. Согласно установленным правилам, на них не изображаются конструкции стропил, перекрытий, фундаментов, а также некоторых других элементов. При этом, однако, должны быть обязательно проставлены нужные для проработки фасада высотные отметки и необходимые размеры.

Архитектурный разрез здания

Наряду с развертками потолков и стен архитектурные разрезы применяются также для того, чтобы осуществлять проектирование интерьеров зданий (к примеру, спортивных и торговых помещений, фойе, зрительных залов), а также внутренних отделочных работ в них. Кроме того, архитектурные разрезы нужны и тогда, когда составляются проекты реконструкции зданий, являющихся архитектурными памятниками, при выполнении в них различных восстановительных и отделочных работ.

Следует заметить, что при строительстве архитектурные разрезы не находят применения, поскольку на них не отображены многие важнейшие конструктивные элементы зданий и сооружений.

Конструктивный разрез здания

Конструктивные разрезы зданий и сооружений составляются на этапе разработки рабочих чертежей. На этих документах изображаются такие конструктивные элементы строений, как перекрытия, стропила, фундаменты, а также места их сопряжений. В строительных чертежах направление взгляда для разрезов выбирают, как правило, по плану – снизу вверх и справа налево. На приведенном ниже рисунке с помощью кружочков помечены конструктивные узлы здания, а также указаны их порядковые номера. Что же касается самих чертежей узлов, то они приводятся на других листах комплекта чертежей

АС.

Конструктивный разрез здания

Координационные оси при выполнении разрезов зданий и сооружений выносятся вниз, соответствующие марки проставляются в кружках. После этого проводится размерная линия, и на ней указывается расстояние, на которое смежные оси отстоят друг от друга. На выносных линиях проставляются размеры дверных и оконных проемов, а также положение по высоте этих важных конструктивных элементов зданий и сооружений. Кроме того, должны быть обязательно проставлены отметки верха кровли и уровня земли. Высоты этажей наносятся внутри разрезов, там же делаются высотные отметки площадок лестницы и уровней полов.

Нулевой цикл и надземная часть здания

В подавляющем большинстве случаев при разработке типовых проектов зданий все их архитектурно-строительные чертежи разделяются на две группы. Первая из них относится к нулевому циклу и включает в себя те из них, которые необходимы для сооружения технического подвала, фундаментов и других подземных частей сооружений. Вторая группа архитектурно-строительных чертежей объединяет те, которые требуются для сооружения надземной части строений. Следует отметить, что такое разделение чертежей на группы вполне логично и оправдано, поскольку тогда, когда производится привязка типового проекта к условиям конкретной строительной площадки, в них требуется делать некоторые изменения.

Чаще всего они касаются тех чертежей, на основании которых строится подземная часть здания. Именно по этой причине в чертежи технических подвалов зданий вносятся нижние части лестниц.

На приведенном в качестве примера разрезе 3 – 3 технического подвала отметки плит перекрытия и технических площадок нанесены по лестнице и там же указаны все требуемые размеры. В этом же подвале прямоугольниками, зачерченными по верхнему и левому краям, показано два отверстия в стене.

Разрез технического подвала по лестнице

Для того чтобы при строительстве были правильно смонтировали площадки и лестничные марши выполняется разрез производимый по лестнице ( в данном случае 2 – 2 ) и детальные изображения выполняемые в более крупном масштабе ( 2 и 3 ). По ближним маршам лестничной клетки проведена секущая плоскость разреза, на которой нанесены марки различных элементов лестницы (металлической чердачной стремянки, маршей, лестничных площадок и т.

п.), а также отметки маршей лестничной клетки.

Разрез жилого дома по лестнице

Чертеж узлов лестницы

Разрезы производственных и жилых полносборных зданий индустриального изготовления вычерчиваются схематично. На таких разрезах наносятся ссылки на чертежи конструктивных узлов и выноскаи в виде «этажерок» с перечнем слоев конструкций. На приведенных в качестве примера рисунках, что расположены ниже, изображены продольный и поперечный разрезы ( 1 – 1 и 2 – 2 ).

Поперечный разрез производственного здания

При выполнении разрезов на них указываются высоты дверных и оконных проемов, расстояния между координационными осями, наносятся отметки уровня земли (

Ур. з. ), покрытия пола ( Ур. ч. п. ), головок подкрановых рельсов ( Ур. г. р. ) верха колонн. С помощью кружков приводятся ссылки на листы комплекта, обозначаются узлы.

Продольный разрез производственного здания

Разрез многоэтажного дома — WikiHome

При изготовлении проектной документации для строительства дома важным элементом является чертёж разреза здания. Этот графический документ позволяет визуально определить направление лестничных маршей, их параметры и расположение комнат. Сложные чертежи создают архитекторы. Для частного дома можно разработать документацию своими руками.

Фото: разрез многоэтажного жилого здания

Содержание

До начала строительства здания из любых материалов разрабатывают проектную документацию. Это позволяет правильно рассчитать количество требуемых стройматериалов и сроки выполнения работ.

Чертёж здания в разрезе позволяет будущим владельцам визуально понять, как будет выглядеть помещение изнутри. При изготовлении документов разрабатывают чертежи:

фасадов. Это вид каждой стороны объекта. В него входят несущие детали и дополнительные элементы. Удаётся определить, с какой стороны будет сделан вход, где будут расположены окна, какого размера будет готовая постройка и т. д.;

разреза. Представляет собой графический документ, отображающий здание в разрезе вертикальной плоскостью. На этом документе видны элементы, расположенные внутри.

Разрез плоскостью выполняется в двух вариантах. Это продольный и поперечный. Для построек со сложной формой может быть выполнено одновременно несколько изображений.

Подготовку чертежей выполняют с учётом нормативных актов. Правила изготовления оговорены в ГОСТ 1.0.7.2. В нём указывается тип шрифта, формат листа для изображения, толщина линий и обозначения. Правила, оговоренные стандартом, строго соблюдают при черчении.

Разрез в вертикальной плоскости позволяет получить точную информацию о размерах внутренних элементов и отдельных комнат. При изготовлении чертежа учитывают:

высоту от пола до плиты перекрытия. Для жилых помещений это расстояние не должно превышать 3 м;
расположение лестничных маршей;
количество оконных проёмов и высоту подоконников;
расположение несущих конструкций.

Чертёж здания в разрезе изготавливают после расчётов при проектировании. На начальном этапе на лист наносят координационные оси. После этого обозначают места расположения стен, лестничных площадок, маршей и т. д.

Сведения, нанесённые на чертеже, понадобятся при строительстве. Кроме этого, владельцы дома смогут определить планировку ещё на этапе разработки технической документации.

Фото: чертёж одноэтажного здания

Возведение одноэтажного дома выполняется за короткий срок. Его строительство возможно с привлечением специализированной бригады или своими силами.

При самостоятельной разработке проекта учитывают количество будущих жильцов. Так удаётся правильно определить площадь и назначение комнат.

Выбору материала уделяют особое внимание. Теплопотери в частном доме выше, чем в квартире. Это обусловлено тем, что внешняя поверхность всех стен по периметру здания находится на улице. Для обеспечения микроклимата внутри дома выбирают материалы с низкой степенью теплопроводности. Проект изготавливают самостоятельно несколькими способами:

вручную. Потребуется применение специализированных инструментов для черчения. Графическое изображение наносят на миллиметровую бумагу. Метод предусматривает наличие определённых навыков в черчении;
с применением компьютера. Существуют различные программы позволяющие сделать точный чертёж с учётом всех строительных норм;
с помощью 3D редактора. Специальная программа позволяет сделать проект в трехмерном измерении. Так удаётся передать габаритные параметры, расположение комнат, планировку и т. д.

При изготовлении чертежа строго указывают габаритные параметры здания и отдельных элементов. Ошибка приведёт к проблемам на этапе строительства.

От планировки зависит практичность помещения. При разработке проектов учитывают ряд критериев:

зонирование помещения. В доме обустраивают место для приёма и приготовления пищи, отдыха, складирования вещей и т. д.;
расположение оконных проёмов. С разных сторон постройки должны быть просторные окна. Такая конструкция обеспечит попадание солнечных лучей в течение всего дня;
место прохождения инженерных коммуникаций. Туалет, ванную комнату и бойлерную располагают по линии прохождения водопровода и системы водоотведения;
достаточная площадь кухни. Просторной считается комната площадью более 9 м². Если на кухне достаточно пространства, можно будет обустроить там место для отдыха;
расположение комнат относительно друг друга. Так детскую лучше расположить рядом со спальней родителей;
ширина коридора. Проход должен быть просторным. Это облегчит передвижение с объёмными предметами или мебелью.

При правильном изготовлении проектной документации удастся построить дом, соответствующий определённым требованиям владельца.

Фото: чертёж двухэтажного здания

Двухэтажный коттедж имеет достаточно площади для воплощения различных идей. При составлении проектной документации учитывают расположение каждой комнаты.

Помещение, требующие подведения инженерных коммуникаций, располагают на первом этаже. Так удаётся избежать прокладки трубопроводов к комнатам второго яруса.

Обращают внимание на количество оконных проёмов и их расположение. Достаточное количество дневного света позволяет снизить затраты на приобретение осветительных приборов и оплату электроэнергии.

Чертёж двухэтажного коттеджа предусматривает наличие лестничного марша. Он обеспечивает беспрепятственный доступ на второй этаж. На этапе составления графического документа учитывают ширину и длину ступеней.

Чертёж здания в разрезе подготавливают на начальном этапе. Он нужен для визуального восприятия внутренних элементов здания. При точном соблюдении правил составления удастся сделать подробный графический документ, по которому будут проводиться строительные работы.

Как понять, что обозначает чертеж с разрезами каркасного дома для ПМЖ- Пошаговая инструкция +Видео

Чертёж дома с разрезами каркасный для ПМЖ. Проект-это документ, описывающий процесс деятельности инженера при разработке архитектурного строения.

Для строительства каркасного дома, разрабатываются чертежи с разрезами, делается описание характеристик материалов, составляется смета.

Это является гарантией комфортного ПМЖ в будущем доме.

Содержание:

1 Общие сведения
- 1.1 Спецификация
- 1.2 Чертежи разрезов
2 Анализ чертежей
3 “Правила по выполнению архитектурно-строительных чертежей.” О.В. Георгиевский

Общие сведения

Графически выполненное отображение фасадов каркасного дома, делается со всех сторон строения, для наглядной демонстрации внешнего вида здания. Фасад должен быть эстетически привлекательным. Долговечным и прочным.

Кроме того, он отвечает за устойчивость и даже за безопасность. К его функциям относится и выведении излишней влаги наружу, дом должен “дышать”. Правильная отделка стен помогает сохранить нужную температуру внутри. Делая помещение летом прохладным, а в холодную погоду тёплым.
Планировка каждого этажа проводиться в соответствии со строительными правилами, отражёнными в нормативных документах и ГОСТах. Ею занимаются на этапе проектирования, учитывая общую площадь помещения.
Зонируют комнаты на жилую и хозяйственную части. Обозначая места нахождения окон, дверей, санузлов и т.д. Делают специальный перечень с наименованием всех помещений дома. Разрабатывают спецификацию оконных и дверных проёмов.

Спецификация

Одним из основных документов, является спецификация. Она представляет таблицу с перечислением всех необходимых деталей. Описывает их особенности. Даёт полные характеристики изделиям, опираясь на существующие стандарты. Благодаря точным данным спецификации, можно просчитать бюджет строительства.

Чертежи разрезов

Далее идут чертежи разрезов каркасного дома. Они показывают внутренние комнаты. Виден функционал и назначение помещений. Разрезы в сумме с планом здания отображают позиции нахождения стен, межэтажных перекрытий, показывают высоту и размещение лестниц и потолков. Здесь сразу видна связь между деталями.

На плане чертежа в разрезе всегда указывается разрезная линия. Обозначается её место и направление. Правильно показывать два разреза помещения. В продольном по оси симметрии и поперечном, перпендикулярно оси, варианте. Обязательно проставляются все размеры. Высота помещения общая, отметки пола, нулевые отметки, перекрытия, высота окон и дверей.

Разрез выполняется так, чтобы наглядно показать объём, пространство и конструкции здания. Масштаб чертежа соответствует масштабу плана и фасада.

На разрезах чертежей указывают следующие величины:

координационные оси дома, крайние оси, оси деформационных швов;
отметки пола, этажа, нулевую отметку;
отметку основания несущей конструкции и опорной части;
отметки верхнего предела стен, карниза;
размер проёмов;
толщину стен, их привязку.

Анализ чертежей

В чертежах разделяют архитектурные и конструктивные разрезы. Конструктив, является очень важным разделом проекта на стройплощадке каркасного дома для постоянного проживания. От правильных расчётов инженера зависит как долго прослужит здание. Здесь просчитываются объёмы и трудозатраты.

Справка! По КР ведётся составление сметной документации. При разработке чертежей фундамента, нужно учитывать его конструктивное назначение. Он должен быть прочным, устойчивым к нагрузкам основания и давлению грунта. И соответствовать желаемым экономическим показателям.

К расчётам относят армирование, разработку траншеи или скважин, монтаж подошвы фундамента. Чтобы определить глубину заложения, нужно знать прохождение уровня грунтовых вод и промерзания почвы. Далее делается план свайного поля и опалубочный чертёж ростверка. Рассчитывается схема армирования.

Все чертежи и разрезы выполняются в соответствии с ЕСКД и СПДС.

“Правила по выполнению архитектурно-строительных чертежей.

” О.В. Георгиевский

Пособие поможет детально разобраться даже непрофессионалу в любом виде чертежа для строительных работ.

Для каждой из основных стен дома, а также перегородок, тоже выполняется чертёж в разрезе. На нём указывают элементы крепления, нумерация, наличие обшивки и её тип.

На балках показывают диагонали и разметку. Пол имеет утепление, делается нашивка бруса. Стандартный чертёж покажет все моменты исполнения.

Все материалы и работы, которые были заложены инженерами в проект каркасного дома, отражаются не только чертежами. В строительстве существуют два основных отдела. Производственно-технический, занимающийся чертежами, детализацией конструкций и многим другим. И сметный отдел, рассчитывающий полную стоимость объекта. В расчёты входит абсолютно всё. От цены на материалы и их транспортировку, хранение. До ввода в эксплуатацию уже готового дома для ПМЖ.

Держа в руках готовый проект, даже человек, не имеющий специального строительного образования, сможет разобраться в чертежах и другой документации. Нужно просто вникнуть во все детали и настроиться на совместную работу с подрядчиком.

Состав наших проектов домов и коттеджей

Все проекты, представленные на нашем сайте, являются рабочей строительной документацией и полностью подготовлены как для строительства самого дома, так и для получения разрешения на строительство. Построить дом по нашим проектам сможет любая строительная фирма или бригада.

Комплект проектной документации на дом или коттедж — это обычно альбом формата А3 объёмом от 50 до 150 страниц (в зависимости от площади дома и типа конструкций).

В полный проект дома входят:
Архитектурно-строительный раздел
Инженерный раздел (опционально)

Архитектурно-строительные чертежи со всеми узлами, конструкциями и техническими данными для строительства дома от фундамента до кровли (фундамент, стены, перекрытия, кровля, окна, двери и т. д.). В их состав входят:

Цветные фасады дома в 3D

Представленные эскизы внешнего вида всех сторон дома дают представление об архитектуре, цветовых решениях и отделке фасадов.

Фасады ч/б в 2D с отметками высот

Подробные чертежи фасадов нужны для понимания геометрии стен дома и с какой высоты начинаются проемы под окна и двери а также прочие конструктивные элементы здания.

Подробные поэтажные планы

Подробные чертежи каждого этажа, их планировка с указанием размеров всех помещений. Даёт информацию о площадях помещений и о размерах каждой стены дома.

Разрезы дома

Чертежи, показывающие дом в разрезе, дают понимание строителям по составу таких элементов дома, как фундамент, перекрытия, стены, кровля дома, а также о том, на какой высоте относительно земли находятся полы дома и перекрытия, на какой высоте заканчиваются стены и начинается кровля дома, а также ряд других важных параметров здания.

План кровли

Вид кровли сверху с указанием основных размеров, изгибов, перепадов, переломов и других параметров. Позволяет понять её точную геометрию, оценить количество кровельного материала и сложность конструкции.

Фундамент

Чертежи по устройству фундамента с указанием всех точных размеров: длины, ширины и высоты его элементов. Подробно показана конструкция фундамента: подземная и надземная его части. Даны указания по устройству подушки фундамента, опалубки, армированию, марке бетона и гидроизоляции. Чертежи необходимы для возведения фундамента от А до Я без ошибок.

Схемы устройства перекрытий этажей

Показывают, как устроены перекрытия в доме, их конструкцию и габариты составляющих частей: размеры балок, шаг их монтажа. Указано чем их подшить снизу, заполнить и накрыть. Для плит перекрытия даются их размеры и раскладка, а для монолитных перекрытий: опалубочные планы, схемы армирования и ведомости расхода материалов. Всё это гарантия безошибочных работ.

Кладочные планы стен дома

Содержат размеры всех стен, простенков, проемов, выступов, изгибов и прочих геометрических особенностей несущих конструкций всех этажей дома. Пояснения по технологии их возведения, устройству армирующих поясов для стен (если требуются), укладке перемычек, и другим нюансам возведения стен дома.

Ведомость оконных и дверных блоков

Схемы дверей и окон с указанием их материала, точных размеров и пояснениями по функционалу, конструктиву и открыванию (в какие стороны открываются). Позволяет легко заказать нужные окна и двери у любого производителя.

Перемычки над окнами и проёмами

Указание точных размеров и расположения всех перемычек над оконными и дверным проемами, чтобы их конструкция была надежной. Их наименование и количество.

Стропильная система и элементы кровли

Это подробная информация о конструкции крыши, где обозначены все элементы стропильной системы. Даны размеры стропил, шаг их установки, показаны узлы соединений. Указаны требования к производству работ: подшиву, утеплению, правильной установке кровельной мембраны и пароизоляционных пленок, монтажу обрешётки и кровельного материала.

Конструктивные узлы и детали

Каждый раздел проекта содержит дополнительные листы с узлами и деталями для лучшего понимания конструкции по данному разделу.

Спецификации материалов

Перечень и точное количество материалов, используемых при возведении данного дома. Позволяет ещё до начала строительства просчитать его стоимость, оптимизировать затраты на приобретение и доставку стройматериалов.

Чертежи инженерных систем. Внутренние сети, разработаны от ввода в дом.

Для ряда наших типовых проектов также дополнительно разработан еще раздел инженерных сетей. В таком случае, альбом с инженерными сетями мы предоставляем в подарок вместе с альбомом заказанного проекта дома!

В состав документации входит:

Отопление и вентиляция

В разделе представлены чертежи разводки труб, мест для радиаторов и котла отопления, схемы теплых полов. Даются рекомендации по установке ключевых элементов системы, описания материалов и агрегатов с указанием необходимого количества для монтажа системы отопления. Также в раздел входят чертежи с информацией о вентиляции, на которых показаны места заложения вентиляционных каналов для правильной циркуляции воздуха в соответствии с действующими нормами и правилами. В современных проектах часто раздел отопления и вентиляции в типовом виде не разрабатывается, так как не он не может учитывать всех пожеланий каждого клиента. Мы рекомендуем разрабатывать данный раздел персонально под себя, чтобы вам в доме было комфортно проживать и удобно пользоваться системой отопления.

Водопровод и канализация

В разделе представлены схемы разводки труб для подвода воды и слива хозяйственно-бытовых стоков. Указано расположение котлов, бойлеров, раковин, других санитарно-технических приборов – всех узлов системы водопровода и канализации без исключения (включая септик, если требуется). Раздел содержит рекомендации по монтажу ключевых элементов системы, описание материалов и агрегатов с указанием необходимого количества комплектующих для установки системы водопровода и канализации. Данный раздел иногда включен в типовые проекты. Однако, в этом случае он носит только рекомендательный характер, так как разработан без учета ваших потребностей. Мы рекомендуем пользоваться не типовым проектом водопровода и канализации, а заказывать его персонально под себя.

Электроснабжение и электроосвещение

В разделе представлены схемы разводки сетей электроснабжения, общего электрического щита. Указаны места установки розеток, выключателей, переключателей, осветительных приборов и т.д. Он может быть дополнен информацией по слаботочным электрическим сетям: охранно-пожарной сигнализации, телевидению, телефонии и интернет. В чертежи включены рекомендации по установке ключевых элементов систем, описания материалов и основных элементов электроснабжения. В типовых проектах данная система может иметь только ознакомительный характер, так как не может учесть всех ваших потребностей и пожеланий. Мы рекомендуем вместе с покупкой проекта дома заказывать разработку раздела электроснабжения персонально под себя.

Внимание, в типовых проектах инженерный раздел имеет только ознакомительный и рекомендательный характер, так как не может учесть всех ваших потребностей и пожеланий.

Мы рекомендуем вместе с покупкой проекта дома, заказывать разработку систем отопления и вентиляции, водопровода и канализации электроснабжения и электроосвещения, персонально под себя. Чтобы дом быстро и безошибочно строился, был безопасным и комфортным для проживания.

Качественно и профессионально выполненный проект позволяет:

На основании планов и чертежей проекта организовать и регламентировать строительный процесс, установить последовательность работ и определить финансовые затраты;
облегчить обсуждение планировочных и других решений с прорабом;
исключить досадные ошибки при строительстве;
построить дом, соответствующий всем современным требованиям безопасности и энергосбережения;
получить разрешение на строительство и сдать готовый дом в эксплуатацию;
иметь возможность застраховать дом в любой страховой компании;

Над проектами в нашей компании работают исключительно профессиональные архитекторы высшей категории.

Приобретая проект коттеджа или дома в нашей компании, вы получаете комплекс архитектурно-инженерных решений, который полностью соответствует:

всем требованиям архитектурного и градостроительного законодательства РФ;
самым современным стандартам в области проектирования и строительства, а так же текущим государственным регулирующим актам;
самым последним СНиПам и градостроительным нормативам;
всем необходимым санитарно-гигиеническим, противопожарным экологическим требованиям к архитектурным объектам;
требованиям к уровню профессионального исполнения архитектурных и инженерных решений, а также требованиям по безопасности и надежности зданий, инженерных коммуникаций и сооружений.

В результате, у вас не возникнет каких-либо проблем со стороны районного архитектора (органов архитектурного надзора) по месту строительства, когда вы станете согласовывать проект и получать разрешение на строительство.

Кроме того, при наличии проекта можно заказать расчет сметы и оценку сроков возведения дома в любой строительной компании, а спецификации материалов позволят приобрести материалы для строительства именно в том количестве, которое необходимо для вашего дома. Профессиональное проектирование коттеджа служит залогом экономической эффективности строительства дома и комфортного проживания в нем.

Многоквартирный дом в разрезе — Домострой

Поиск по сайту Искать

Четверг, 12 декабря 2019 1:07
Автор: Sereg985
Прокоментировать

Рубрика: Строительство
Ссылка на пост
https://firmmy.ru/

Размер Файла 854.50 KB | Платформа: AutoCad

Курсовой проект-36-квартирный односекционный 9-и этажный жилой дом разработан в составе серии 9-этажных домов со стенами из крупных бетонных блоков

Размер Файла 5. 48 MB | Платформа: AutoCad

9-ти этажный жилой дом в застройке г. Ижевска. Представлен план первого и типового этажей, план перекрытий, план стропил, план кровли, разрез, конструктивные узлы и детали, фасад, пояснительная записка

Размер Файла 1.01 MB | Платформа: AutoCad

Курсовой проект, 4 листа + ПЗ.

Размер Файла 723.36 KB | Платформа: AutoCad

36-кв. панельный жилой дом в г.Абакан. Типовой проект 3 листа и пояснительная записка к нему

Размер Файла 567.60 KB | Платформа: AutoCad

Курсовой проект-пояснительная записка, два чертежа

Размер Файла 758.93 KB | Платформа: Компас

Курсовая работа по архитектуре в ННГАСУ. 2 листа А1 + Пояснительная записка

Размер Файла 458. 41 KB | Платформа: AutoCad

Курсовой содержит: фасад, ген.план, фундамент, плиты, покрытия, кровля, стена, узлы, разрез. Без ПЗ

Размер Файла 691.44 KB | Платформа: AutoCad

Многоэтажные жилые дома обеспечивают максимальную экономию земельных участков в городах, где стоимость земли порой превышает все мыслимые пределы. При этом в крупных мегаполисах уже практически не встретишь новых домов, которые имеют количество этажей меньше чем 9-12. При этом в большинстве случаев строительство новых домов идет по типовым проектам, которые были разработаны ранее и согласованы со всеми инстанциями. На нашем сайте вы имеете возможность скачать чертежи многоэтажных жилых домов, которые как строятся сейчас, так и строились раньше. Кроме этого вы имеете возможность скачать чертежи многоэтажных домов, которые не использовались в строительстве вовсе или применялись, но очень редко по каким-то причинам. Чертежи по этажности: 2 этажа, 3 этажа, 4 этажа, 5 этажей, 6 этажей, 8 этажей, 9 этажей, 10 этажей, 11 этажей, 12 этажей, 14 этажей, 15 этажей, 16 этажей, 17 этажей, 19 этажей, 20 этажей, 22 этажа.

Основные программы для работы
с чертежами, опубликованными на сайте:
• КОМПАС-3D • AutoCAD
• SolidWorks • T-FLEX CAD

Софт: Autodesk Inventor 2014

Состав: 3D сборка

Софт: КОМПАС-3D 16

Софт: AutoCAD 2007

Состав: Пояснительная записка — 37 страниц, графическая часть — лист А1.

Софт: AutoCAD 18

Состав: Пз, план первого и типового, разрез, план фундамента и перекрытий, план кровли, фасад, разрез по стене и лестнице, три узла

Софт: AutoCAD 12

Софт: AutoCAD 2014

Состав: Диафрагмы жесткости, Узловая арматура, Перекрытие, Монолитные участки, Коллоны, ригели, Плиты

Софт: AutoCAD 2013

Состав: Пояснительная записка, планы квартир до и после реконструкции, экспликации помещений, схема устройства дверного проема (спецификация), узел крепления перегородки к элементам каркаса (спецификация), план организаций работ

Софт: AutoCAD 2013

Состав: Разрез 3-3, план подвала, план перекрытия, план фундамента, план покрытия, план кровли, разрез,Генеральный план участка застройки М 1:20,экспликация к генеральному плану, розы ветров,технико-экономические показатели, условные обозначения

Софт: AutoCAD 2018

Состав: Лист 1 План типового этажа, фасад, генплан, узлы. Лист 2 Разрез, план кровли, план перекрытия, план фундамента, узлы

Софт: AutoCAD 18

Состав: ПОЯСНИТЕЛЬНАЯ ЗАПИСКА, ГРУНТЫ, СБОР НАГРУЗОК, ЛЕНТОЧНЫЙ ФУНДАМЕНТ, СВАЙНЫЙ ФУНДАМЕНТ, НЕСУЩАЯ СПОСОБНОСТЬ, ОСАДКА. Чертеж: Разрез 1-1 М1:100; инженерно-геологический разрез М1:100; разрез 2-2 ленточного фундамента М1:50; разрез 2-2 свайного фундамента М1:50; план фундаментов М1:100; Развертка по оси Г М1:100; спецификация

Софт: AutoCAD 2018

Состав: Графическая часть, пояснительная записка в автокаде

Софт: AutoCAD 16

Состав: Фасад в осях 1-5, фасад в осях А-Д, план 1-го этажа, план типового этажа, узел 1, узел 2, разрез здания, разрез по стене, план фундамента, план перекрытия, план кровли, генплан

Софт: AutoCAD 2013

Состав: План первого и типового этажа; разрез 1-1; экспликация помещений первого и типового этажей; план первого и типового этажа; разрез 1-1; экспликация помещений первого и типового этажей.

Софт: КОМПАС-3D 14 SP1

Состав: Фасад; План першого поверху; План типового поверху; Переріз будинку; План фундаментів; План покриття; План перекриття; План покрівлі; Конструктивні вузли; Генплан.

Софт: AutoCAD 2007

Состав: Проект 20+ листов. Планы, фасады, Разрезы и т.д.

Софт: AutoCAD 2016

Состав: Технологическая карта на производство армокаменных работ, Пояснительная записка

Софт: КОМПАС-3D 16.1

Состав: Пояснительная записка, план типового этажа, план фундамента,сечение фундамента, план перекрытий, план покрытия, план кровли, СПОЗУ,ТЭП СПОЗУ, ТЭП здания, разрез 1-1, фасад, конструктивные узлы

Софт: AutoCAD 2014

Состав: Лист 1: Колона, плита перекриття, ригель: опалубочне креслення, армування. Лист 2: Фундамент Ф-1, переріз 1-1, сітки арматурні, схема розміщення елементів фундаменту, специфікації. Лист 3: Схема перекриття, деталь плану сіток плити, плита ПМ-1, балка БМ-1, специфікація арматурних виробів. Схема розміщення збірних конструкцій

Софт: AutoCAD 2014год

Состав: План, разрез, фасады, узлы, пояснительная записка

Софт: AutoCAD 2015

Состав: Стройгенплан М 1:300, привязка крана М 1:200, план перекрытий М 1:300, экспликация временных сооружений, экспликация складского хозяйства, ТЭП

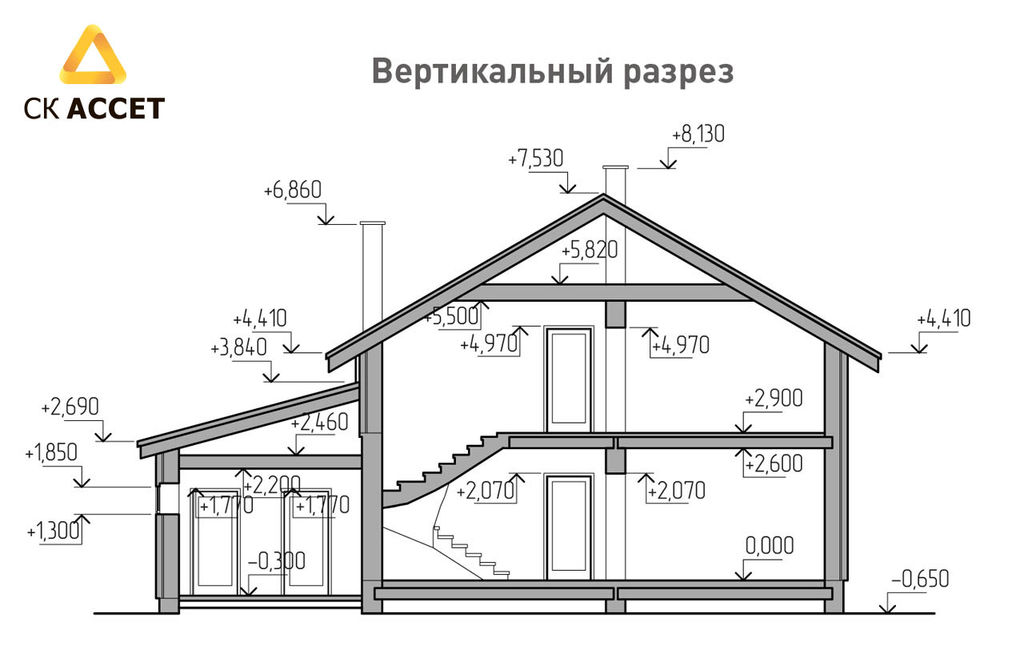

Архитектурный разрез здания

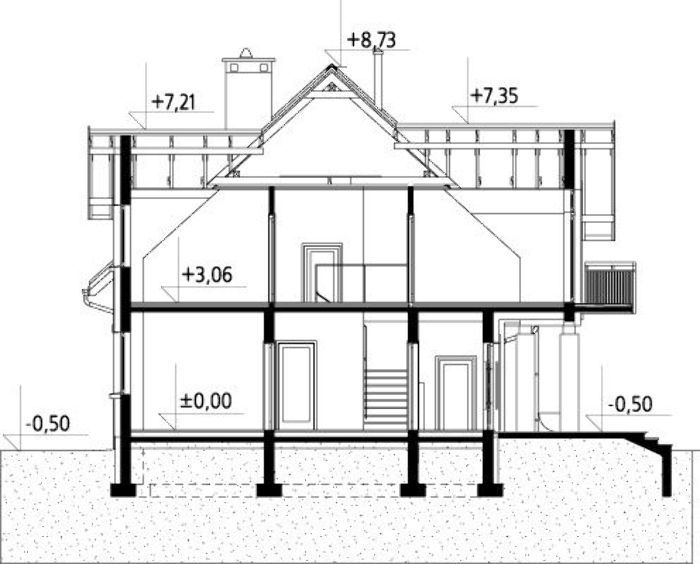

Конструктивный разрез здания

Конструктивный разрез здания

Нулевой цикл и надземная часть здания

На приведенном в качестве примера разрезе 3 – 3 технического подвала отметки плит перекрытия и технических площадок нанесены по лестнице и там же указаны все требуемые размеры. В этом же подвале прямоугольниками, зачерченными по верхнему и левому краям, показано два отверстия в стене.

Разрез технического подвала по лестнице

Для того чтобы при строительстве были правильно смонтировали площадки и лестничные марши выполняется разрез производимый по лестнице ( в данном случае 2 – 2 ) и детальные изображения выполняемые в более крупном масштабе ( 2 и 3 ). По ближним маршам лестничной клетки проведена секущая плоскость разреза, на которой нанесены марки различных элементов лестницы (металлической чердачной стремянки, маршей, лестничных площадок и т.п.), а также отметки маршей лестничной клетки.

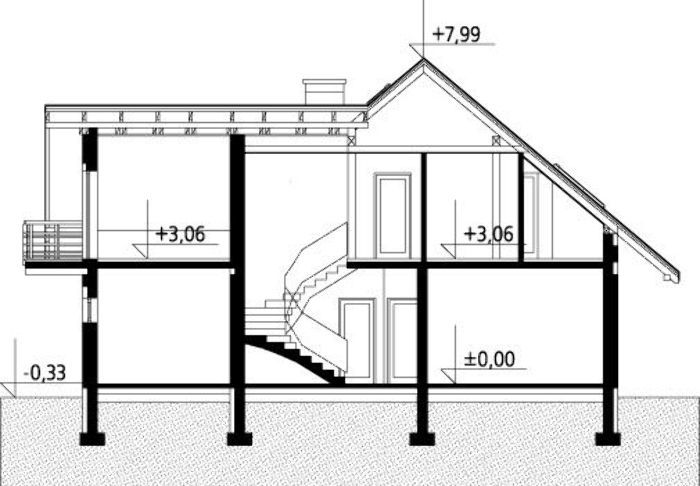

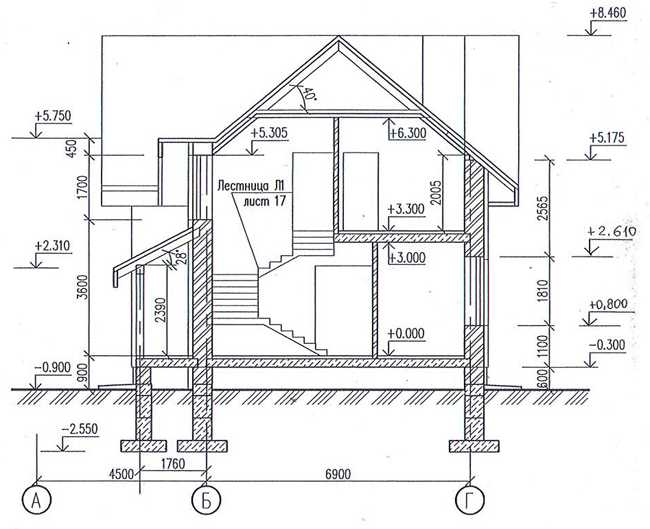

Разрез жилого дома по лестнице

Чертеж узлов лестницы

Поперечный разрез производственного здания

При выполнении разрезов на них указываются высоты дверных и оконных проемов, расстояния между координационными осями, наносятся отметки уровня земли ( Ур. з. ), покрытия пола ( Ур. ч. п. ), головок подкрановых рельсов ( Ур. г. р. ) верха колонн. С помощью кружков приводятся ссылки на листы комплекта, обозначаются узлы.

Ярославский художественный музей: «Дом в разрезе»

Что нам стоит дом построить – бюджет

Краеугольный камень любого строительства, будет ли оно вестись силами именитой за сезон или в одну каску и растянется на несколько лет – это бюджет. От него зависят и параметры строения (габариты, этажность, архитектура), и технологии, и какие материалы будут использоваться для возведения коробки и доведения ее до состояния жилого дома. Практически всегда главным стимулом для строительства своими руками является отсутствие средств на привлечение исполнителей. Нередко совпадает и необходимость сэкономить как можно больше, потому что денег «в натяг», и желание получить уверенность в достойном качестве работ. С учетом положения на рынке строительных услуг и уровня профессионализма львиной доли «специалистов», как никогда актуальна мудрость народная: «хочешь, чтобы было сделано хорошо – сделай сам».

Но есть и еще один афоризм, проверенный и доказанный форумчанами в темах и комментариях – «кроилово ведет к попадалову». Поэтому как бы ни было велико желание сократить расходы, этого ни в коем случае нельзя делать за счет ухудшения качества материалов или попыток проскочить по нижним пределам, надеясь, что фундамент устоит, перекрытия выдержат, да и крышу, авось, не снесет. Материалы должны быть качественными и специфичными, несущая способность конструкций соответствующей предполагаемым нагрузкам, сэкономить лучше на упрощенных формах и за счет тщательной подготовки. Смету на строительство необходимо рассчитывать максимально подробно и наглядно, для каждого этапа, учитывая все мелочи, вплоть до расходников типа перчаток. Как и транспортные расходы, и средства на обеспечение какого-никакого быта на стройплощадке. И даже в этом случае реальные затраты на строительство окажутся минимум на 15-20 % больше, и эту сумму умельцы, уже живущие в своих домах, рекомендуют тоже сразу закладывать в бюджет.

Конструкция деревянного дома

1 – Фундамент

деревянного дома может быть ленточным, свайным или в виде сплошной монолитной плиты.

Выбор типа фундамента определяется геодезией участка, на котором строится деревянный дом и желанием Заказчика.

2 – Подкладной брус

. Помещается под первый венец бревенчатых стен. Служит также для крепления балок, поддерживающих пол первого этажа деревянного дома.

3 – Черновой пол

. На нем располагается утеплитель пола первого этажа. Если фундамент – сплошная плита, черновой пол не используется.

4 – Балки пола 1-го этажа

. Несущие сосновые балки 50 х 100 мм

5 – Утеплитель пола 1-го этажа

. Обычно утеплитель типа URSA, ISOVER

6 – Чистовой пол деревянного дома

. Для чистового пола используется сухая шпунтованная сосновая доска категории В толщиной 28-45мм

7 – Пол террасы (балкона, крыльца дома)

. Строганная, антисептированная сосновая доска 35-45мм. Устанавливается с зазором 10 мм.

8 – Внешние лестницы

. Внешние лестницы в типовых коттеджах деревянные и имеют 3 ступени. При установке деревянного дома на цокольный этаж, и использовании внешних лестниц на второй этаж дома, лестницы проектируются отдельно.

9 – Внутренняя лестница

. Полные комплекты типовых коттеджей могут включать упрощенную внутреннюю деревянную лестницу на второй этаж. По желанию Заказчика конструкция и уровень отделки лестницы могут быть изменены.

10 – Внешние наличники

. Внешний наличник деревянного дома изготавливается с защитным козырьком (при необходимости) и может быть украшен элементами резьбы.

11 – Ограждения террас и балконов

. Могут выполняться с балясинами (d=50мм) и без них в зависимости от проекта деревянного коттеджа.

12 – Наружная дверь коттеджа

. Изготавливается из окрашенной, лакированной сосны. С декоративной планкой. Замком дверь не укомплектовывается!

13 – Внутренние двери коттеджа

. Могут быть со стеклянными панелями и полностью из дерева. Балконные двери имеют тройное остекление, фурнитура – хром.

14,15 – Окна

. Окна деревянного дома изготавливаются с расстекловкой – 14 и без – 15, в зависимости от желания Заказчика.

16 – Колонны

. Как правило, изготавливаются из того же материала, что и стены коттеджа. Но возможен и выбор формы колонн, профиля (круглый, прямоугольный). По желанию – украшение элементами резьбы.

17 – Стропила

. Сосновый брус 50 х 200 мм. В некоторых проектах несущая конструкция крыши деревянного дома выполняется на слегах (бревна большого диаметра, идущие параллельно коньку крыши. На рисунке не показаны).

18 – Подшивка потолка

. Подшивка делается сухой сосновой евровагонкой категории В.

19 – Обрешетка

. Тип обрешетки зависит от кровельного материала, используемого при строительстве деревянного дома. Для мягкой битумной кровли (гонтовой) нужна сплошная обрешетка. Под металлочерепицу обрешетка делается с шагом.

20 – Кровельный материал

. Наиболее популярными видами кровельного материала, используемого при строительстве коттеджей, являются металлочерепица и мягкая гонтовая кровля. Стоимость кровельного материала не включена в стоимость типовых комплектов деревянных домов, поскольку выбор материала обусловлен исключительно желанием Заказчика.

Зачем нужен проект

Затем, что строительство по грамотному проекту – это сокращение расходов, сокращение сроков, минимизация форс-мажоров. В идеале строиться нужно по индивидуальному, разработанному под свои потребности и возможности проекту, в котором будут учтены «хотелки» всех членов семьи. Но его стоимость выше, чем типового, что для многих становится главным недостатком и доводом в пользу стандартизации. Аксиома – даже типовой проект лучше, чем никакого. Можно с пеной у рта доказывать обратное, ссылаясь на вековой опыт отцов и дедов, но на практике, сегодня хозблоки и туалеты строят, имея хотя бы чертеж, не то, капитальный дом. Визуализация фасадов и набор планировок проектом не являются, скорее, это наглядное пособие, помогающее определиться с выбором. Полноценный же проект, на основе которого можно построить частный дом своими руками, включает несколько разделов.

Архитектурный раздел (АР) – именно его часть повально пытаются по бросовой цене продать вместо пакета рабочей проектной документации. АР включает данные о фасадах (разрезы, отделка), планировочные решения, спецификации окон и дверей.
Конструктивный раздел (КР) – включает несколько подразделов и отражает важнейшую информацию по несущим конструкциям. Если АР, скорее, картинки, привязанные к габаритам, то в КР архитектурные решения переведены в планы и чертежи фундамента, стен, перекрытий, стропильной системы. В нем содержатся все расчеты и характеристики ответственных узлов, подетальные ведомости, а также приведена очередность работ.
Инженерный раздел – расчеты и чертежи систем жизнеобеспечения (электричество, водоснабжение, канализация, вентиляция, отопление).

Приобрести готовые типовые проекты домов можно практически у любой профильной компании и суммы вполне посильные, но цели сократить строительный бюджет, у них нет. Чтобы строительство не превратилось в долгострой, а то и недострой, выбирая (разрабатывая, заказывая) проект, нужно учитывать следующее.

Чем проще, тем дешевле – эта инструкция звучит из каждого утюга, но от этого актуальности не утрачивает. Удобной будет продуманная, много раз «примеренная» планировка, никак не привязанная к форме дома. А эркеры, выступы, арки и подобные изящества только удорожают и усложняют строительство. Вместо лишней комнаты, рассчитанной на гостей, которые приезжают не каждый год, полезнее заложить техническое помещение под постирочную или гардеробную с системами хранения.
Когда оправдан второй этаж – когда участок маленький и одноэтажный дом нужной площади не помещается, особенно, с учетом действующих нормативных расстояний. Еще одним доводом в пользу второго или мансардного этажа может стать красивый вид, который будет открываться из окон. В финансовом же плане экономию за счет меньшего периметра фундамента и площади крыши «съест» лестница и повышение трудоемкости работ.

axel1981Участник FORUMHOUSE

Двухэтажный дом 6х8 м: полная его площадь (не считая стен) 96 м², отнимаем 16 м², т.к. они понадобятся для лестницы, имеем до 80 м², сравним с одноэтажным, 10х8=80 м². Фундамент одноэтажки посчитаем по периметру (неохота считать все), итого, 36 м погонных, у двухэтажки – 28 м погонных, разница в 28%. Площадь крыши, тоже условно, 80 квадратов против 48, больше на 40%, далее будет интересней: считаем площадь стен при высоте потолков 2,5 метра, один этаж – 90 м², два этажа – 140 м². Стены двухэтажного дома больше на 36%, а это тоже важная составляющая расходов. Посчитаем объем нагреваемого воздуха: один этаж – 200 м³, два этажа – 240 м³, топить дороже. Лестница хорошая стоит хороших денег, в старости по ней шагать тяжело, работы высотные дороже, а в случае самостроя или тем более моностроя, трудновыполнимы.

Вид фундамента – чем массивнее частный дом и требовательнее к основанию стеновой материал, тем больше придется вложить в фундамент.
Форма крыши – вальмовые привлекают внимание, но и обходятся дороже, что по материалам, что в работе, также увеличивают бюджет и мансардные окна. Проще в исполнении, надежнее и дешевле двускатные крыши, презентабельности можно добавить за счет типа кровельного покрытия или разных скатов в стиле шале.
Окна – любой нестандарт на порядок поднимает ценник на оконные блоки, панорамные тоже «кусаются», когда бюджет не на последнем месте, стоит обойтись типовыми прямоугольными конструкциями. Но не стоит экономить на качестве и энергосберегающих параметрах, особенно, когда в регионе проживания солнца и летом не дождешься, зато морозы и ветра частые гости.
Фасад – сегодня огромный выбор отделочных материалов и целых систем, как с утеплением, так и без него, реально подобрать и бюджетный, и презентабельный вариант.
Интерьер – в тренде минимализм, отлично сочетающийся с самостроем, а если планируется дом из бруса своими руками, то вопрос отделки интерьера отпадает как таковой. Даже во влажных помещениях плитку и другие изолирующие покрытия можно заменить качественным декоративно-защитным составом на базе масла и воска. Когда финансы позволяют, на отделку интерьера тратят, чуть ли не больше, чем на теплый периметр (коробка под крышей с окнами и дверью). Но если бюджет скромный, вполне реально обойтись качественно покрашенными стенами и создать стильный образ, добавив акцентов цветом и текстилем.
Встроенные помещения – если дополнительная гардеробная, котельная или кладовая, это функционал, то встроенный гараж или сауна, это усложнение и удорожание проекта.

YuryУчастник FORUMHOUSE

Чем проще дом в плане, тем он экономичней в строительстве, надежней и будет иметь меньшие теплопотери. Хорошие результаты дают планы либо с одной длинной внутренней несущей стеной, либо с двумя короткими.

Масса примеров, когда строительство дома своими руками планируют не из-за желания сократить расходы, а по причине убежденности, что только так реально добиться надежности и долговечности. В этих случаях можно позволить себе и сложные формы с ломаной крышей, и панорамное остекление, в том числе, и двери, а не только, окна, и отделку натуральной древесиной и мрамором. Но когда денег откровенно мало, нужно реально оценивать свои силы и подбирать простой во всех отношениях проект. Лучше жить в «трансформаторной будке», чем «надцать» лет строить дворец, а потом безуспешно пытаться сбыть недострой.

Требования к чертежам

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками являются указания расстояния от потолка до пола.

Высота потолков стандартных жилых помещений – не больше 3 м,
Промышленного каркасного здания будет выше – от 3,3 м,
Помимо стен и их отверстий на чертеже есть перила, локализация лестниц, их высота,
Для окон в стене указывается высота подоконника. Для здания с мансардой она равна 80 см, от потолка до окна – не больше 30 см.

Эти сведения пригодятся специалистам и будущим хозяевам. Благодаря этой информации у владельцев будет возможность спланировать обустройство всех конструкций здания, опираясь на чертеж разреза здания.

Дом в разрезе по лестнице чертится после осуществления всех расчетов при проектировании. Сначала при построении и вычерчивании разреза здания нужно проведение координационных осей, после вычерчивания стен, отметка уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке нижнего этажа отложить 300 мм (это ширина ступени), соединить точку с последней точкой уровня промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

Подробная информация про технический план для дачного дома

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка основными линиями. Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других.

Нюансы выбора технологий и материалов

На этапе проектирования выбирают технологию и стеновой материал, который «потянет» строительный бюджет и режим исполнения своими руками. При выборе материалов ориентируются на их специфичные свойства и темпы строительства – если каркасники или деревянные срубы собирают и зимой, то с кладкой кирпича или разнообразных блоков стоит повременить до теплого сезона. Когда стройка планируется с разносом на несколько лет по этапам, важно подобрать технологию, при которой коробка и без крыши, без потерь перезимует, и без отопления еще несколько лет спокойно простоит.

Если предполагается закупка и длительное складирование стройматериалов с целью экономии, стоит повышенное внимание уделять условиям хранения и сроку годности. Строительные смеси по его истечению утрачивают значительную часть своих свойств, даже если не окаменеют из-за повышенной влажности. Обычно сроки и условия указаны в инструкции, которую ошибочно не считают нужным соблюдать, а потом пеняют на плохое качество, хотя виновных показывает зеркало. Плюс, не стоит вестись на подозрительно низкие отпускные цены, как и во всем, в строительстве чудеса редкость и хорошее качество практически никогда не идет в тандеме с дешевизной.

Сегодня частный сектор представлен несколькими востребованными типами домов.

Каркасные – преимущественно деревянный каркас из сухой доски, реже из металла (ЛСТК), очень редко из бруса (Фахверк, Тимберфрейм) или бревна (Пост энд Бим), заполненный утеплителем и облицованный изнутри и снаружи. Характеризуются высокой скоростью возведения и относительной простотой сборки, не требующей профессиональных навыков. Их ошибочно считают бюджетными, но при соблюдении технологии и использовании качественных материалов (сухая доска, достаточная толщина утеплителя, пароизоляция, ветрозащита) готовый квадрат получается не дешевле, чем в любом другом доме. Еще один миф – что каркасники, это некапитальные времянки. Да, каркасным домам не хватает монолитности и теплоемкости, но эта проблема решается устройством плитного фундамента и качественным расчетом несущего стоечно-балочного каркаса. Однако если в планах строительство домика для сезонного пребывания и наездам зимой по выходным, утепленная плита или полы по грунту, не лучший вариант, когда нужно быстро протопить выстывший за неделю дом. Правильный каркас из качественной древесины простоит не одно десятилетие без нареканий, а новоселье справить реально уже через пару-тройку месяцев даже при условии самостроя или моностроя.

Деревянные – из «лохматого» сырого бруса уже практически не строят, под деревянными домами стоит понимать срубы из бревна (оцилиндрованное, ручной рубки), профилированного и клееного бруса. Деревянные дома ценят за самобытность и особый микроклимат, а одним из главных достоинств является упрощенная отделка, стены не нужно ни штукатурить, ни облицовывать. Но и недостатки у дерева весомые – бревенчатый сруб будет усаживаться несколько лет, клееный практически не дает усадку, но компенсаторами лучше озадачиться. Да и внимания деревянные дома требуют повышенного и регулярно, их нужно шлифовать, срубы еще и конопатить (теплый шов), и покрывать специализированными средствами. Немного увеличить интервал между обработками защитно-декоративными составами можно при применении дорогих, но качественных средств от именитых брендов.

Dmitri1971Участник FORUMHOUSE

От себя скажу, что наши требования с годами к качеству отделки стали такие ламинированные, что прежде чем строить деревянный дом, сто раз подумайте, готовы ли вы мириться с неровностью, разнотоном, шероховатостью, занозами и обильным уходом за природным материалом. Делаю шлифовку дерева – так рабочие просто сбегают, когда начинаешь требовать качество.

Каменные – это понятие сейчас объединяет дома из таких материалов как кирпич, теплая керамика и разнообразные блоки на базе бетона. Для большого числа самостройщиков альтернативы каменным домам нет, только их они воспринимают как капитальные, но тут все субъективно. Полностью кирпичные дома встречаются все реже, так как этот материал характеризуется высоким коэффициентом теплопроводности, а делать стену толщиной от 60 см готов далеко не каждый. Чаще коробку выкладывают из крупноформатной теплой керамики или газобетона (пенобетона, шлакобетона и др.), а уже облицовку выполняют из кирпича. Если кладка из кирпича требует определенного уровня мастерства, то с крупноформатом работать и проще, и быстрее. Каменным домам, даже когда речь про облегченные блоки, необходимо надежное основание – плита, лента или сваи с ростверком. Из-за мокрых процессов коробку возводят только при положительной температуре.

Железобетонные – тоже требовательная к сезону строительства технология, раствор на базе цемента с различными заполнителями заливается в съемную или несъемную опалубку с установленным арматурным каркасом. В первом случае после возведения коробки потребуется еще утепление, во втором, только отделка фасада. Монолитные дома максимально прочные, надежные и долговечные, при хорошем качестве бетонирования (гладкая опалубка, отсутствие протечек и распираний в стороны, самоуплотняющийся бетон или вибрирование) стены готовы под отделку и не требуют выравнивания. Главный минус – очень большая трудоемкость, что особенно значимо в случае с моностроем.

В общестроительном бюджете на долю коробки с крышей и остеклением приходится от 30 до 40%, а остальное идет на коммуникации, внутреннюю и наружную отделку. Когда прижмет, можно жить и в коробке с голыми стенами и сантехникой, постепенно отделывая комнату за комнатой. Но задумываться о таком ходе событий нужно еще на этапе планирования, выбрав соответствующий конструктив и материал.

Как узаконить стройку

Чтобы введение дома в эксплуатацию и его внесение в Росреестр не вызвало затруднений, строительство необходимо согласовать с органами местного самоуправления. Уведомление можно подать в администрацию лично или дистанционно, приложив определенный набор документов. Каких именно, зависит и от региона, и от местности, информативнее всего посмотреть соответствующий раздел на официальном сайте или в разделе ГОСУСЛУГ (четкая инструкция). Если не повезло попасть в ЗОУИТ (зоны с особыми условиями использования территории), получение согласования может осложниться. Но обычно особых проблем не возникает и от администрации в ответ на уведомление приходит или согласие, или не приходит ничего. Главное – чтобы не пришел обоснованный запрет.

1.401 Дом в разрезе Стоковые фото, картинки и изображения

Vector isometric smart home infographic. включает дом в разрезе, гараж, кухню, гостиную, спальню и ванную. электроника, бытовая техника и устройства для умного дома

Дом внутри, интерьер. вектор. Разрез дома с комнатами спальня, гостиная, кухня, столовая, санузел, детская. мультяшный дом в разрезе с крышей, бассейном, деревом, иллюстрацией неба в разрезе, плоский дизайн

Векторная изометрическая гостиная с балконом

Чертеж дома в разрезе. нарисованный коттедж. вектор.

Модель дома изнутри. подробные интерьеры с мебелью и декором в плоском стиле. вектор дом в разрезе.

Изометрический дом в разрезе концептуальная композиция с профилированными видами домашней комнаты и текстовыми надписями на абстрактном фоне векторная иллюстрация

Набор изометрической низкополигональной мебели диван кресло стул стол стол стол полка завод лампа шкафчик стеллаж книга компьютерные часы векторная иллюстрация

Векторный изометрический низкополигональный дом в разрезе

Дом с интерьером на фоне неба.

Современный дизайн интерьера и экстерьера комнаты с мебелью. векторная иллюстрация в плоском стиле.

Дом в разрезе. современный дом interior.vector illustration

Интерьер трехэтажного дома в поперечном сечении с подвалом и гаражом. мультяшный многоэтажный частный дом. чердак, гостиная, ванная комната, прачечная в подвале. архитектурный фон

Инфографика дома с видом в разрезе двухэтажного дома со спальней, домашним офисом, гостиной, кухней, ванной комнатой, гардеробом и шкафом для метлы, красочными круговыми диаграммами и пошаговой диаграммой с тегами. использовать в качестве презентации недвижимости или экологически чистого дизайна дома

Векторная иллюстрация интерьера и мебели в разрезе дома. мультяшный план этажей частного особняка с мансардой, гостиной или спальней с кухней, коридором и подвальным этажом

Векторный интерьер трехэтажного дома в поперечном сечении с подвалом и гаражом. мультяшный многоэтажный частный дом. чердак, мебель в гостиной, диван, телевизор, прачечная в подвале. Архитектурный фон

Инфографика экологически чистого дома с разрезной схемой современного дома с подробным интерьером комнат с мебелью и техникой, статистическими круговыми диаграммами и гистограммами

Векторная изометрическая иконка дома в разрезе

Дом в разрезе, инфографика с подогревом пола котла.

Подробный современный интерьер дома.

Векторный плоский умный дом в разрезе

Иллюстрация дома в разрезе с подробным интерьером и мебелью

Умный дом в разрезе. этот дом снабжен домашней аккумуляторной системой, энергосберегающим прибором и электромобилем.

Векторная иллюстрация дома в разрезе с подробным интерьером и мебелью

Изометрический шаблон раздела фона интерьера ванной комнаты. 3d современный дом, гостиничная квартира, туалет, туалет. иллюстрация с керамической мебелью, душевой кабиной, раковиной, шкафом, зеркалом, синим фоном

Иллюстрация дома в разрезе с подробным интерьером и мебелью

Концепция умного дома, векторная плоская 3d изометрическая иллюстрация

Дом в разрезе. подробный современный интерьер дома. комнаты с мебелью. векторная иллюстрация в плоском стиле.

Иллюстрация дома в разрезе с подробным интерьером и мебелью

Интерьер умного дома в разрезе. этот дом снабжен домашней аккумуляторной системой, энергосберегающим прибором и электромобилем.

Модель дома изнутри. подробные интерьеры с мебелью и декором в плоском векторном стиле. большой дом в разрезе. коттедж в разрезе с интерьерами спальни, гостиной, кухни, столовой, ванной комнаты, детской

Дом. интерьер дома. внутри дома. домашний крест. милый кукольный домик с мебелью. дом вектор. секция дома на заднем плане. плоский стиль векторные иллюстрации силуэт дома с мебелью.

Изометрический интерьер дома с двором

Интерьер дома

3D-рендеринг модели проекта дома в разрезе архитектуры

Дом в разрезе. здание с вертикальным сечением. векторная иллюстрация

Большой дом в разрезе, готовый к отделке — смотрите в моем портфолио комнаты, которые впишутся прямо в этот дом, комнаты очень детализированы, включая обои

Интерьер дома. вектор плоский дом с набором основных комнат. современное здание в разрезе с мебелью.

Иконка векторных изометрических комнат

Экологически чистая домашняя инфографика. экологический зеленый дом. дом в разрезе. подробный современный интерьер дома. комнаты с мебелью. векторная иллюстрация в плоском стиле.

Двухэтажный коттеджный дом в поперечном сечении, внутренний мультяшный вектор с просторным холлом, камином в уютной гостиной, спальней на чердаке и винным погребом в подвале. real Estate concept

Большой дом в разрезе с дизайном домашнего интерьера и мебелью. План строительства здания с гаражом, спальней, ванной комнатой, офисом, кухней, подвалом — векторная иллюстрация

Дом в разрезе. подробный современный интерьер дома. комнаты с мебелью. векторная иллюстрация в стиле плоской линии.

Интерьер дома на белом фоне

Изометрическая иконка дома в разрезе

Векторный интерьер дома

Think green — это простые действия по сохранению окружающей среды

Иллюстрация внутри дома

Векторная изометрическая иконка гостиной. векторная иллюстрация

Изометрическая иконка квартиры в разрезе

Вид в разрезе интерьера дома

Изометрический интерьер отеля с 3D-мебелью и декоративными иконками изолированных векторных иллюстраций

Изолированная изометрическая спальня с декоративными предметами и иконками плоского стиля. векторный дизайн интерьера

Жилой дом в разрезе — комнаты очень детализированы, включая обои и мебель — сгруппированы и многослойны

Интерьер современного дома в разрезе. комнаты с мебелью: кухня, санузел, гостиная, лофт с рабочим местом, спальня. векторная плоская иллюстрация

Изометрический дом в разрезе. поперечное сечение жилищного строительства с кухней, спальней, ванной комнатой. 3D векторный дом внутри. изометрический интерьер ванной комнаты и кухни в иллюстрации дома

Инфографика экологичного дома. экологический зеленый дом. дом в разрезе. подробный современный интерьер дома. комнаты с мебелью. векторная иллюстрация в плоском стиле.

Модель трехэтажного дома в разрезе. комнаты с мебелью, детальный интерьер. красочные плоские векторные иллюстрации, изолированные на белом фоне.

Двухэтажный жилой дом в секции. образец интерьера пустого дома. планировка интерьера и коммуникаций. векторная иллюстрация на белом фоне.

Дом внутри поперечных комнат с мебелью

Интерьер векторного дома в разрезе с подвалом и мансардой, мультяшный многоэтажный частный дом. мансарда, мебель в гостиной, тв. прачечная и хранение в подвале. фон архитектуры.

Векторный изометрический апарт-отель или люкс апарт-отеля в разрезе интерьера с двуспальной кроватью, большими окнами и балконом, телевизором, небольшой ванной комнатой, душевой кабиной и туалетом

Векторные изометрические домашние комнаты

Интерьер дома

Дом внутри, интерьер комнаты. вектор. мультяшный дом в разрезе. дом в разрезе. спальня, гостиная, кухня, ванная комната и детская. здание в разрезе с крышей. иллюстрация в плоском дизайне.

Векторный изометрический разрез дома. Гараж, кухня, гостиная, спальня и ванная включены. солнечные панели на крыше, электроника, бытовая техника и устройства для умного дома

Дом в разрезе с внутренним видом, мультяшная домашняя часть трехэтажного здания и контуры мебели силуэты и отдельные комнатные растения, плоская векторная иллюстрация

Векторный изометрический разрез интерьера отеля . гостиничные номера и апартаменты, стойка регистрации, тренажерный зал, зал для завтраков, кухня, прачечная, гараж и открытый бассейн

Дом в разрезе и наборе элементов изометрический вид основная комната квартиры, секция здания с мебелью. векторная иллюстрация

Интерьер дома. вектор. дом внутри в разрезе с крышей, бассейном, деревом, небом. мультяшный вырез иллюстрация плоский дизайн

Набор векторных изометрических низкополигональных домашних комнат

Модель жилого дома в разрезе. вид изнутри и снаружи дома. векторный проект коттеджа. интерьер и фасад здания в плоском стиле.

Векторный интерьер трехэтажного дома в разрезе с подвалом, мультяшный многоэтажный частный дом. чердак, мебель в гостиной, диван, телевизор и кладовая в подвале. фон архитектуры.

Поперечное сечение круглой почвы с землей и зеленой травой, реалистичный круг в разрезе, пол местности с изолированным камнем

Дом в вырезанном простом иконном плоском дизайне

Двухэтажный дом дом в секции. образец интерьера пустого дома. планировка интерьера и коммуникаций. векторная иллюстрация на белом фоне.

Векторная изометрическая иллюстрация умного дома. дом в разрезе, гараж, кухня, гостиная, спальня и ванная. электроника, бытовая техника и умные домашние устройства

Интерьер и экстерьер дома в разрезе, план этажа мультяшного оранжевого дома для дизайна интерьера и строительства зданий, открытые и закрытые векторные иллюстрации на белом фоне

Квартира внутри. современная квартира с набором основных комнат. современное здание в разрезе с мебелью.

Изометрическая комната Pixel Art с подробной красочной векторной иллюстрацией

Изометрический дом в разрезе. поперечное сечение жилищного строительства с кухней, спальней, ванной комнатой. 3D векторный дом внутри. ванная комната и кухня изометрический интерьер в иллюстрации дома

Квартира внутри. подробный современный интерьер дома. комнаты с мебелью. векторная иллюстрация в плоском стиле.

Векторный изометрический балкон с летней мебелью

Векторный изометрический садовый дачный домик

Современный графический симпатичный домик в разрезе. подробный красочный векторный интерьер дома. стильные комнаты с мебелью. дом внутри изолирован.

Интерьер дома на фоне неба

540 Рисунок в разрезе Клип Арт | Роялти-фри

540 Рисунок в разрезе Клип Арт | Без лицензионных отчислений — GoGraph

1 — 500 из 547 изображений

рисунок в разрезе: стоковые фото Рисунок в разрезе

Переключить субтитры

Макет

GridTitles

Результаты

5075100150250500

Поверхности земли
Инфографика грузового автомобиля в разрезе
Замок и ключ
Мини-автобус Ифографика в разрезе
Мини-автобус Ифографика в разрезе
Полуприцеп Инфографика в разрезе
Анатомия человеческого сердца
Пикап Инфографика в разрезе
Части цветов
Доставка / грузовой автомобиль
Машина в разрезе.
Внутренний чертеж квартиры.
Сцена в спальне
Полуприцеп Инфографика в разрезе
Векторная изометрическая современная иллюстрация интерьера спальни в разрезе
Векторная изометрическая иллюстрация интерьера современной гостиной
Векторная изометрическая иллюстрация интерьера современной гостиной
Красная электрогитара
Интерьер дома
Поперечное сечение сердца
Автомобиль в разрезе
Рост тюльпана
Схема чертежа двигателя
Контур цветка тигровой лилии
Поперечный разрез дома с интерьером комнаты
Части цветка
Набор различных школьных предметов мультяшная иллюстрация
Дом в разрезе.
Интерьер изометрических векторных комнат.
Силуэт гепарда в одну линию.
Поперечное сечение человеческого глаза
Дом в разрезе.
Винтажная эскизная иллюстрация пиццы в стиле
Куркума Медицинская ботаническая изолированная иллюстрация. Растение, корень в разрезе, листья, набор специй. Винтажный эскиз красочный.
Векторный интерьер дома
Схема бланка идеальной пиццы
Конверт и пустые карточки
Внутри дома
Дом в разрезе с подробным интерьером и мебелью
Дом в разрезе с подробным интерьером и мебелью
Силуэты гитар
Красный фон для гитары
Дом в разрезе. Плоский секционный дом. Векторная иллюстрация
Письмо. Эпизод 8
Интерьер дома.
Старая блюзовая гитара
Акварельный логотип
Синяя электрогитара
Красочная винтажная схематичная иллюстрация нарезанного кусочка пиццы
Рождественский фон с сердечками
Черная акустическая гитара Темный фон
Автомобильная инфографика в разрезе
Силуэт слона в одну линию
Секция фасада современного дома
Чертеж чертежа дома
Томатный изолированный векторный силуэт Icon
Секция современного дома
Блюз-гитара
Штриховой рисунок интерьера
Старая гранж-блюзовая гитара
Двойной вырез
Чертеж роторного двигателя
Изометрическое рабочее место графического дизайнера
Дом внутри. подробный современный интерьер дома в разрезе. Плоский стиль векторные иллюстрации Eps10. Комнаты с мебелью и объектом
Векторный интерьер дома в разрезе. Детальный план в разрезе, вид комнаты и санузла, кухни. Векторная иллюстрация в плоском стиле
Доставка / Грузовой фургон Инфографика в разрезе
Чертежи дизельного двигателя в разрезе
Дом в разрезе. Плоский секционный дом. Векторная иллюстрация
Винтажная эскизная иллюстрация нарезанного ломтика пиццы
Внешний чертеж бензинового двигателя
Деревенский дом в разрезе, плоский стиль, векторная иллюстрация
Двухвагонный трамвай Городской транспорт. Рисунок в изометрии
Силуэт кенгуру в одну линию. Ручной обращается в стиле минимализма
Значок клубники в разрезе. Концепция фруктов и органических продуктов питания
Такт сжатия дизельного двигателя.
Векторная иллюстрация дизайна дома, мультяшный плоский дом в разрезе с современным интерьером бытовой комнаты, дизайнер-конструктор Люди
Ван Инфографика В разрезе
Доставка / Грузовой автомобиль Инфографика в разрезе
Чердак художников
Двойной вырез
Испанская акустическая гитара в разрезе на флаге Испании
Электрогитара Double Cut
Интерьер спальни Создатель векторных изометрических тонких линейных элементов
Испанская акустическая гитара в вырезе
Схема квартиры
Гитара с вырезом, классическая гитара, музыкальный инструмент
Значок офисного здания, изометрический стиль
Банка для напитков
Квартира с потолочным охлаждением
Белая карта
Состав кофе капучино и схема приготовления
Валентина сердце фон
Состав кофе латте и схема приготовления
Топ-бюстье Техническая модная иллюстрация с укороченной длиной, чашечками и вырезом спереди, бретельками. Купальники с плоским бюстгальтером
Дом в современном стиле с контуром гаража
Состав кофе эспрессо и схема приготовления
Чертеж дома в современном стиле с гаражом
Муравьи усердно работают
Шаблон в разрезе с домом, нарисованным вручную.
Испанская акустическая гитара в разрезе на флаге Мексики
Состав кофе Американо и схема приготовления
Чертежи двигателя в разрезе
Схема квартиры с теплым полом
Чертеж дома и инструменты
Набор экзотических тропических фруктов. Коллекция цельных фруктов и вырезов. Авокадо, Аки, Банан, Гуава, Кизил, Дуриан, Инжир, Карамбола, Кивано, Кокос, Личи, Лонган, Манго, Мангостин.
Шаблон в разрезе с нарисованным вручную орнаментом.
Автомобиль в домашнем гараже, фон, плоский стиль
Шаблон в разрезе с нарисованным вручную орнаментом.
Винтажная эскизная иллюстрация пиццы в стиле
Схема квартиры с подогревом пола и тепловым насосом и подключением к ветряным турбинам
Схема квартиры с радиаторным отоплением и потолочным охлаждением
Акустическая гитара
Схема квартиры с подогревом пола и фотоэлектрическими панелями
Векторный изометрический интерьер ванной комнаты
Куркума Медицинская ботаническая изолированная иллюстрация. Растение, корень в разрезе, листья, набор специй. Винтажный эскиз.
Шаблон в разрезе с нарисованным вручную орнаментом.
Схема квартиры с подогревом пола и солнечными панелями
Красная гитара с двойным вырезом
Векторные картонные стаканы в разрезе с типом и составом кофейного напитка.
Набор экзотических тропических фруктов. Коллекция цельных фруктов и вырезов. Авокадо, Аки, Банан, Гуава, Кизил, Дуриан, Инжир, Карамбола, Кивано, Кокос, Личи, Лонган, Манго, Мангостин.
Топ-бюстье Техническая иллюстрация моды с вырезом сердечком, чашечками и вырезом спереди. Купальники с плоским бюстгальтером
Набор экзотических тропических фруктов. Коллекция цельных фруктов и вырезов. Авокадо, Аки, Банан, Гуава, Кизил, Дуриан, Инжир, Карамбола, Кивано, Кокос, Личи, Лонган, Манго, Мангостин.
Флорентийская визитка
Схема квартиры с нарисованными от руки эскизами архитектора
Векторная Изометрическая Спортивная Баскетбольная Площадка
Векторная изометрическая школа художественного класса
Листья раста, флаг в разрезе
Схема квартиры с теплыми полами и газовым котлом
Схема квартиры с подогревом пола и подключением к ветряным турбинам
Схема квартиры с радиаторным отоплением
Такт выхлопа дизельного двигателя
Изолированный векторный силуэт ломтика болгарского перца
Цельные фрукты гуавы с плоским дизайном ломтиков
Гитара в красном полутоне
Набор артишоков Ручной рисунок ботанического изолированного и вырезанного растения. Эскиз векторной иллюстрации
Современное офисное здание в мультяшном стиле.
Зеленое яблоко в вырезанном значке Плоский дизайн
Изометрический дом внутри
Бесшовный узор с куркумой. Медицинское ботаническое растение, корень, листья. черно-белая текстура ручной работы.
Желтое яблоко в вырезанном значке Плоский дизайн
Костюм лошади в театральном эскизе, гравировка векторной иллюстрации. Дизайн одежды для футболок. Имитация стиля Scratch Board. черно-белое рисованное изображение.
Blues Guitar Abstract Outlind
Рабочее место векторного изометрического графического дизайнера
Целые фрукты тамарилло с плоским дизайном ломтиков
Машина в разрезе.
Векторные картонные стаканы кофейных напитков в разрезе с типом и составом.
Дом в разрезе с подробным интерьером и мебелью
Набор векторных изометрических комнат.
Схема квартиры
Дизельный двигатель в разрезе
Топ-бюстье Техническая иллюстрация моды с вырезом сердечком, чашечками и вырезом спереди. Купальники с плоским бюстгальтером
Гуава в нарезанном полуфруктовом плоском дизайне
Интерьер многоквартирного дома на белом фоне
Бесшовный узор с куркумой. Медицинское ботаническое растение, корень, листья. Рисованной красочные текстуры.
Кисть с каплями краски Логотип вектор
Электрогитара с двойным вырезом
Киви в разрезе, вид сверху, яркая иконка
Схема квартиры с подогревом пола, фотоэлектрическими и солнечными панелями и кондиционером
Рогатая гитара
Открытка с желтыми цветами
Ночь в современном доме
Квадратная красочная рамка для каракулей с пространством для текста. Элемент векторного дизайна для открыток, скрапбукинга и прикрытия вашего творчества
Схема квартиры с теплыми полами и газовым котлом и кондиционером
Авокадо в нарезке без кости Плоский дизайн
Визитная карточка с акварельной текстурой
Слон в минималистичном стиле
Шаблон в разрезе с нарисованным вручную орнаментом.
Зеленая груша в вырезанном значке Плоский дизайн
Квартира с теплым полом, тепловым насосом и нарисованными от руки заметками
Желтое яблоко с плоским дизайном ломтика
Дом внутри Интерьер.
Набор экзотических тропических фруктов. Коллекция цельных фруктов и вырезов. Авокадо, Аки, Банан, Гуава, Кизил, Дуриан, Инжир, Карамбола, Кивано, Кокос, Личи, Лонган, Манго, Мангостин.
Ананас в разрезе, вид сверху, яркая иконка
Шаблон в разрезе с нарисованным вручную орнаментом.
Эко дом внутри
Значок бетонной плиты в плоском стиле, вектор
Схема розыгрыша ингредиентов для пиццы Капричоза
Банка для напитков с колой
Авокадо целиком и ломтик в плоском дизайне
Современная квартира в разрезе.
Векторная изометрическая концепция установки кухни
Схема розыгрыша ингредиентов для пиццы Капричоза
Шаблон в разрезе с нарисованным вручную орнаментом.
Интерьер дома с иконой мебельной линии.
Дом в разрезе с подробным интерьером и мебелью
Пицца Неаполитано Ингредиенты Схема
Схема квартиры с радиаторным отоплением и кондиционером
Спелый гранат в плоском дизайне иконы Cut
Фейхоа в плоском дизайне векторной иллюстрации
Эскиз дизайна интерьера, векторная иллюстрация
Интерьер дома с иконой мебельной линии.
Клубника целая с кусочками в плоском стиле
Схема ингредиентов пиццы Маргарита
2
Схема квартиры с радиаторами и фотоэлектрическими панелями
Шаблон в разрезе с забавными каракулями-монстрами.
Схема квартиры с подогревом пола и фотоэлектрическими и солнечными панелями
Схема квартиры
Носорог в минималистичном стиле Line Ve
Схема квартиры с нарисованными от руки заметками архитектора
Набор инженерных визитных карточек. Инженерные чертежи. Векторная иллюстрация
House In Cut Simple Icon Flat Design
Дом в разрезе с подробным интерьером и мебелью
Половина ананаса значок плоский дизайн векторные иллюстрации
Папайя в вырезанном плоском дизайне, векторная иллюстрация
Набор инженерных визитных карточек. Инженерные чертежи. Векторная иллюстрация
Непрерывная линия Голова слона. Однолинейная векторная иллюстрация.
Портной Манекен Векторный логотип Модный дизайн
Схема анатомии дождевого червя
Carambola In Cut Star Fruit Flat Design
Волоконно-оптические коаксиальные и витые пары сетевых кабелей, векторная иллюстрация
Интерьер дома с иконой мебельной линии.
Черно-белая рамка для каракулей с рисунком Бохо. Векторные элементы для скрапбукинга, поздравительных открыток и вашего творчества
Целые плоды мангустина с кусочком плоского дизайна
Силуэт слона в одну линию
Значок бетонной плиты в плоском стиле, вектор
Пассажирский автомобиль зеленого цвета, карикатура, изолированный объект на белом фоне, векторная иллюстрация,
Флаер с желтыми цветами
Схема розыгрыша ингредиентов пиццы Неаполитано
Цельнолитная рогатая гитара
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Приглашение с абстрактным рисунком, нарисованным вручную.
Схема приготовления композиции кофе латте макиато
Черно-белые пальмовые листья бесшовный узор
Изометрический план гостиной с ковром и мебелью в красочном силуэте
Земля в разрезе Изолированная иллюстрация в мультяшном стиле
Векторная изометрическая концепция установки мебели
Интерьер дома со значком мебели, нарисованным мелом.
Изометрический дом в разрезе. Сечение жилищного строительства с интерьером ванной комнаты спальни кухни. 3D векторный дом внутри
Значок бетонной плиты в плоском стиле, вектор
Схема квартиры с подогревом пола и тепловым насосом
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Интерьер гостиной, векторная иллюстрация
Tamarillo In Cut Flat Design Vector Illustration
Шаблон в разрезе с нарисованным вручную орнаментом.
Современный дом в разрезе.
Схема ингредиентов пиццы Капричоза
Набор иконок «Тонкая линия строительства»
Квадратная рамка узоров
Цельные плоды папайи с плоским дизайном ломтиков
Интерьер дома с иконой мебельной линии.
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Изометрический план этажа кухни со столешницей и шкафом в красочном силуэте
Схема квартиры с подогревом полов и нарисованными от руки заметками
Целые плоды фейхоа с плоским дизайном ломтиков
Элегантный простой узор с осенними фиолетовыми и розовыми листьями
Флаер с фиолетовыми цветами
Изометрический план гостиной с ковром и телевизором в красочном силуэте
Анатомия сердца — векторная иллюстрация
Изометрический план кухни и столовой с ковром в красочном силуэте
Топ-бюстье Техническая модная иллюстрация с укороченной длиной, чашечками и вырезом спереди, бретельками. Купальники с плоским бюстгальтером
Изображение, показывающее воздушные реки
Детальный дом в разрезе. Различные современные интерьеры мебели. Векторная иллюстрация в плоском стиле
Брошюра с абстрактным цветочным узором
Декоративный геометрический золотой и розовый тропический узор
Шаблон в разрезе с нарисованным вручную орнаментом.
Векторная изометрическая икона детской комнаты
Изометрический план этажа широкой домашней кухни Интерьер красочный силуэт
Изометрический план кухни с большой столешницей и столовой с ковром в красочном силуэте
Схема квартиры с радиаторным отоплением и кондиционером
Вырезать векторное картонное стекло с кофейным напитком Американо. Инфографический дизайн композиции и рецепт приготовления.
Набор иконок «Тонкая линия строительства»
Воротники рубашки, набор иконок типа Flat Line. Векторные иллюстрации формальной одежды, классический белый воротничок, смокинг, поло. Контурная пиктограмма для магазина мужской одежды. Идеальный пиксель 64×64. Редактируемые штрихи
Схема квартиры с радиаторным отоплением и нарисованными от руки заметками
Рок-гитарист
Набор чернильных изображений кокоса и пальмы
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Изометрический интерьер комнаты фотостудии с рабочим местом, оборудованием, профессиональным освещением и фотоапаратом.
Зеленое яблоко с плоским дизайном ломтика
Красное яблоко в плоском дизайне иконы Cut
Состав кофе макиато и схема приготовления
Сердце человека
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Изометрический план этажа широкой гостиной Интерьер красочный силуэт
Конструктор интерьера спальни, векторная плоская изометрическая иллюстрация
Черно-белый узор кокоса и пальмы
Шаблон визитной карточки Whit Funny Doodle Monsters. Фирменный стиль.
Баклажан на гриле, нарисованный от руки. Рестораны Кулинарные каракули. Векторная иллюстрация
Эскиз дизайна интерьера, векторная иллюстрация
Схема квартиры
Дом в разрезе с подробным интерьером и мебелью
Шаблон визитной карточки с рисованным орнаментом.
Интерьер дома с иконой мебельной линии.
Изометрический план спальни с двуспальной кроватью и клетчатым полом в красочном силуэте
Инфографика современного дома
Значок сердца
Эскиз дизайна интерьера, векторная иллюстрация
Наклейка «Снова в школу» с образовательными принадлежностями
Абстрактный орнамент, нарисованный вручную.
Шаблон визитной карточки с рисованным орнаментом.
Схема розыгрыша ингредиентов для пиццы Маргарита
Акварельная визитка
Структура почвы
Абстрактный круговой орнамент, нарисованный вручную.
Вырез Векторный картонный стеклянный шаблон с кофейным напитком Flat White, изолированный на коричневом фоне.
Слон в минималистичном стиле
Электрогитара Red Dots
Черно-белая винтажная схематичная иллюстрация пиццы Ingr
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Набор инженерных визитных карточек. Инженерные чертежи. Векторная иллюстрация
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Депрессия — тяжесть на сердце
Значок бетонной плиты в плоском стиле, вектор
Топ-бюстье Техническая модная иллюстрация с укороченной длиной, чашечками и вырезом спереди, бретельками. Купальники с плоским бюстгальтером
Бланк графического дизайна с рисованным орнаментом.
Изометрический план этажа домашней кухни Интерьер красочный силуэт
Схема квартиры с подогревом пола и тепловым насосом и подключением к ветряным турбинам
Абстрактный рисованный орнамент.
Силуэты трех гитар
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Подробный современный интерьер дома.
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Квадратная красочная рамка для каракулей с пространством для текста. Элемент векторного дизайна для открыток, скрапбукинга и прикрытия вашего творчества
Абстрактная зеленая гитара
Гуава в разрезе, вид сверху, плоский дизайн
Гитарный полутон
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Абстрактный бесшовный узор с рисованным орнаментом.
Шаблон визитной карточки с забавными каракулями. Фирменный стиль.
Шаблон векторного картонного стекла с мокко, вырезанным на коричневом фоне.
Женская элегантная шляпа с бантом для женщин и губ
Изометрический план этажа интерьера спальни отеля Красочный силуэт
Векторная изометрическая детская комната
Дом внутри
Интерьер дома с иконой мебельной линии.
Эскиз дизайна интерьера, векторная иллюстрация
Гостиная
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Письмо
Черно-белый чернильный бесшовный ботанический узор
Три пустые карты на деревянной стене
Эскиз дизайна интерьера, векторная иллюстрация
Эскиз дизайна интерьера, векторная иллюстрация
Абстрактный фон
Значок бетонной плиты в плоском стиле, вектор
Подробный современный интерьер дома.
Изометрический план дома гостиной и кухни Красочный силуэт интерьера
Half Kiwi Icon Flat Design Vector Illustration
Плакат с нарисованными вручную волнами. дизайн обложки книги или компакт-диска.
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Мангостин в разрезе, вид сверху, плоский дизайн
Вирус
Абстрактный бесшовный узор с круглым орнаментом
Листовки со стилизованными цветами
Желтая груша с плоским дизайном ломтика
Кусок граната Icon Семена граната Плоский дизайн
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Схема квартиры с нарисованными от руки эскизами архитектора
Изометрический план этажа интерьера гостиной Красочный силуэт
Целый фрукт граната с кусочком плоского дизайна
Набор инженерных визитных карточек. Инженерные чертежи. Векторная иллюстрация
Векторный изометрический низкополигональный интерьер музея
Дом в разрезе с подробным интерьером и мебелью
Квадратная рамка с цветочным узором Черное на белом
Топ-бюстье Техническая иллюстрация моды с вырезом сердечком, чашечками и вырезом спереди. Купальники с плоским бюстгальтером
Абстрактный бесшовный узор с круглым орнаментом
Схема квартиры
Изометрический план этажа ресторана Интерьерный набор Красочный силуэт
Эскиз зеленого дерева и листва векторные иллюстрации. Элемент дизайна рисованной листьев для дизайна поверхности, открытки, приглашения, заголовка
Изометрический план этажа интерьера спальни Красочный силуэт
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Половина кокосовой иконы Плоский дизайн векторной иллюстрации
Изометрический план спальни с односпальной кроватью в красочном силуэте
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Интерьер дома с иконой мебельной линии.
Векторная изометрическая детская и детская комната
Эскиз дизайна интерьера, векторная иллюстрация
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Схема квартиры с теплым полом и тепловым насосом и нарисованными от руки заметками
Изометрические комнаты.
Иллюстрация дома в разрезе с интерьерами комнат и мебелью. Легко редактируемый вектор
Клубника в вырезанном плоском дизайне, векторная иллюстрация
Векторный изометрический низкополигональный интерьер музея
Эскиз дизайна интерьера, векторная иллюстрация
Дизайн обложки книги с нарисованными от руки волнами.
Интерьер дома с иконой мебельной линии.
Изометрическая гостиная. В номере есть диван, журнальный столик, телевизор и другая мебель. Интерьер в разрезе Реалистичные 3d векторные изображения
Иллюстрация бонсай. Акварельные иллюстрации бонсай. Крассула акварельное дерево.
Абстрактный дизайн
Эпидермис анатомии кожи человека с медицинской векторной иллюстрацией волосяного фолликула.
Огненный фон для гитары
Эскиз дизайна интерьера, векторная иллюстрация
Дом в разрезе с подробным интерьером и мебелью
Эскиз дизайна интерьера, векторная иллюстрация
Изометрический план гостиной с диваном, креслом и деревянной мебелью в красочном силуэте
Изометрический план школьной столовой в красочном силуэте
Слон в минималистичном стиле
Красная электрогитара
Дом внутри комнат поперечного сечения с мебелью
Векторный модный фон Красивое женское лицо
Баннеры с рисованным орнаментом.
Набор из четырех кругов абстрактного орнамента.
Сочная спелая клубника целиком и икона в разрезе на пустом фоне. Летние фрукты и ягоды. Вегетарианство, витамины, здоровый образ жизни. Изолированный вектор на белом фоне
Эскиз дизайна интерьера векторная иллюстрация
Векторный изометрический дом в секции
Векторный изометрический интерьер спальни
Открытка с зелеными листьями
Векторный изометрический дом
Эскиз дизайна интерьера, векторная иллюстрация
Красная гитара на черном
Интерьер гостиной, векторная иллюстрация
Секция фасада современного дома Ночь
Набор иконок «Тонкая линия строительства»
Эскиз дизайна интерьера, векторная иллюстрация
Дизайн векторного картонного стекла с карамельным кофейным напитком Macchiato, нарезанным?? И изолированным на коричневом фоне.
Кусочек торта с орехами и кремом
Изометрический интерьер комнаты фотостудии с рабочим местом, оборудованием, профессиональным освещением и фотоапаратом. 3D изометрическая креативная концепция фотостудии и прекрасный вид из окна
Вырезать векторное картонное стекло с кофейным напитком латте, с типом и составом.
Розовая электрогитара
Дом в разрезе. Подробный современный интерьер внутри дома
Красное яблоко с плоским дизайном ломтиков
Абстрактный рисованный орнамент.
Разное векторные фрукты бесшовный фон
Интерьер дома с иконой «Эскиз мебели».
Абстрактный бесшовный узор с рисованным орнаментом.
Грибы шампиньоны Изолированная векторная икона
Открытка с зелеными листьями
Схема квартиры с теплыми полами и газовым котлом и нарисованными от руки заметками
Схема розыгрыша ингредиентов для пиццы Маргарита
Приглашение с абстрактным рисунком, нарисованным вручную.
Изометрический набор для спальни
Плакат с рисованным орнаментом
Акварельная визитка
Открытка с цветами
Черно-белый винтажный кокосовый графический бесшовный узор
Tamarillo In Cut Half Fruit Flat Design
Шаблон визитной карточки с забавными каракулями-монстрами.
Интерьер дома с иконой «Эскиз мебели».
Абстрактный векторный плакат с рисованным орнаментом.
Авокадо в разрезе с плоской косточкой
Брошюра с рисованным орнаментом.
Нарисованный от руки бесшовный узор с абстрактными домами
Интерьер дома с иконой «Эскиз мебели».
Абстрактный дизайн
Плоды зеленой груши с плоским дизайном ломтика
Фон силуэта гитары
Силуэт слона в одну линию
Квадратная красочная рамка для каракулей с пространством для текста. Элемент векторного дизайна для открыток, скрапбукинга и прикрытия вашего творчества
Структура почвы
Гостиная
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Брошюра с абстрактным рисованным узором
Силуэт льва в одну линию
Дом в разрезе с подробным интерьером и мебелью
Шаблон визитной карточки на тему Хэллоуина с изображением призрака. Векторная иллюстрация. Ручной рисунок
Носорог в минималистичном стиле Line Ve
Непрерывная линия Голова слона. Однолинейная векторная иллюстрация.
Инженерная визитная карточка. Инженерные чертежи. Векторная иллюстрация.
Целый ананас с плоским дизайном ломтика
Солидная гитара
Эскиз дизайна интерьера, векторная иллюстрация
Шаблон визитной карточки с рисунком от руки. Фирменный стиль.
Эскиз дизайна интерьера векторная иллюстрация
Схема розыгрыша ингредиентов пиццы Неаполитано
Полугитара
Вырез Векторный картонный стеклянный шаблон с кофейным напитком капучино. дизайн иллюстрации в винтажном стиле.
Значок бетонной плиты в плоском стиле, вектор
Секция дома
Изометрический план гостиной с ковром в красочном силуэте
Эскиз дизайна интерьера, векторная иллюстрация
Желтая груша в вырезанном значке Плоский дизайн
Значок бетонной плиты в плоском стиле, вектор
Горячий гитарный фон
Интерьер дома.
Фейхоа в разрезанном полуфруктовом плоском дизайне
Значок изолированного векторного силуэта болгарского перца
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Кокос в разрезе, вид сверху, простая иконка
Дом в разрезе с подробным интерьером и мебелью
Мангостин в разрезанном полуфруктовом плоском дизайне
Кокосовые и пальмовые листья Графический бесшовный узор
Изображение, показывающее воздушные реки
Инфографический дизайн с кофейным напитком Con Panna, изолированным на коричневом фоне. шаблон из картонного стекла Cut Vector.
Папайя в разрезанном полуфруктовом плоском дизайне
Цельные фрукты карамболы с плоским дизайном ломтиков
Эскиз дизайна интерьера, векторная иллюстрация
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Интерьер дома с иконой мебельной линии.
Значок бетонной плиты в плоском стиле, вектор
Шаблон визитной карточки с рисунком от руки.
Дом внутри. подробный современный интерьер дома в разрезе. Плоский стиль векторные иллюстрации Eps10. Комнаты с мебелью и предметом
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Кокосовый цельный фрукт с полуплоской конструкцией
Значок бетонной плиты в плоском стиле, вектор
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Нарисованный от руки бесшовный узор с абстрактными домами
Строительная тонкая линия Icon Set
Эскиз дизайна интерьера, векторная иллюстрация
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Значок бетонной плиты в плоском стиле, вектор
Набор инженерных визитных карточек. Инженерные чертежи. Векторная иллюстрация
Эскиз дизайна интерьера, векторная иллюстрация
Изометрический план этажа ресторана с внутренней стойкой регистрации в красочном силуэте
Идеальная схема вытягивания пиццы
Интерьер дома с иконой мебельной линии.
Набор иконок «Тонкая линия строительства»
Декоративная рамка
Шаблон визитной карточки с забавными каракулями-монстрами. Фирменный стиль.
Интерьер дома с иконой «Эскиз мебели».
Эскиз дизайна интерьера, векторная иллюстрация

Следующая страница

Гарантия соответствия

Ваше удовлетворение очень важно для нас. Если вы не удовлетворены по какой-либо причине, мы предлагаем 100% гарантия возврата денег в течение 30 дней после покупки.

домов в разрезе в книжках с картинками

Иллюстрации в разрезе описываются инженерами и архитекторами как «аксонометрические чертежи в разрезе». Они существуют, чтобы показать зрителю внутреннюю часть объекта, с акцентом на его части. В книжках с картинками для детей иллюстрация в разрезе довольно часто носит образовательный характер, например, чтобы показать читателю внутреннюю часть строительного объекта.

Например, изображение ниже представляет собой изображение гнезда насекомых в разрезе, предназначенное для того, чтобы показать зрителю, как оно выглядит внутри, — новый взгляд на тайное пространство. Иллюстрация Эдварда Детмольда из «Книги насекомых Фабра», 1921 CutawaySpanish Life Magazine

Было время, когда иллюстрации в разрезе были очень популярны среди детей, и я думаю, это потому, что они были такими новыми и потому впечатляющими. Вы часто видите их в рекламе начала и середины 20-го века.

«Lancia Ardea» Плакат Джорджио Алиси, автомобиль в разрезе, 1939 г. Заводской разрез карманных часов Veritas 18-го размера с 23 рубиновыми драгоценными камнями, демонстрирующий их поразительную сложность, около 1903 г.

В том же году Генри Форд основал Ford Motor Company

Популярные компьютерные игры — это вырезка, ее нормализация, удаление «вау». The Sims — все о домах в разрезе. from Mod The Sims

Я также ассоциирую «вырезанные» виды в играх с необходимыми, но похожими на ошибки функциями, например, когда персонаж в игре от первого лица приближается к стене, затем частично входит в стену. Это также происходит в программном обеспечении для 3D-архитектуры при перемещении камеры. Это называется «прохождение через стены». Этот игровой феномен визуально непривлекателен, и я думаю, что он убирает часть романтики дома в разрезе.

Хотя кажется, что золотой век вырезок из книжек с картинками уже прошел (на данный момент), иллюстраторам гораздо проще создавать такие изображения, даже не имея специального образования в области дизайна. Знакомство с популярным программным обеспечением для 3D-дизайна дает любому справочный материал, чтобы отправиться в город с вырезками. Но, возможно, именно поэтому визитка сейчас используется меньше; потому что он менее особенный? Или, возможно, быстрое распространение образов в нашей культуре лишило нас ощущения, что мы можем заглянуть в тайный мир.

В любом случае, я по-прежнему в восторге от хорошей иллюстрации в разрезе. Самыми простыми и, следовательно, наиболее подходящими для ретро-стиля являются эти одноточечная перспектива кукольных домиков вырезов: «Посещение гостиницы Уильяма Блейка — стихи для невинных и опытных путешественников», 1981 г., автор Нэнси Уиллард, иллюстрировано Элис и Мартином Провенсеном. Посещение гостиницы Уильяма Блейка — Стихи для невинных и опытных путешественников, 1981 г. Написано Нэнси Уиллард. Проиллюстрировано Элис и Мартином Провенсенами. Посещение гостиницы Уильяма Блейка — Стихи для невинных и опытных путешественников. 1981 Написано Нэнси Уиллард. Проиллюстрировано Элис и Мартином Провенсенами.

Иллюстрация ниже создана в двухточечной перспективе, что придает ей современную сложность. Рамки на странице изображаются как комнаты в здании из коричневого камня, что представляет собой сплав дизайна комиксов и архитектуры.

Современное программное обеспечение позволяет разработчикам создавать « взорванный аксон ». На этих схемах в разобранном виде мы не только получаем разрез, подробный и трехмерный вид, но и каждый элемент отдельно. На захватывающем изображении ниже Крис Уэр взял элементы взорванных аксонов и применил стиль комикса. Эти изображения взяты из графического романа под названием Строительные истории (2012).

Chris Ware

А вот пример трехточечной перспективы.

Издание 1974 г. книги 1960-х годов Давайте устроим ВЕЧЕРИНКУ , иллюстрированная Джоанн Нигро Иллюстрация для National Geographic (февраль 1969 г.) Дэвиса Мельцера «Future Moon Colony»

Различные домики в разрезе «Книги с картинками»

Нелегко найти первоначальных создателей изображений ниже, но каждое из них могло бы легко появиться в детской книге. Некоторые из них могли бы так же легко появиться в рекламе 20-го века.

Викторианцы любили делать миниатюры, и богатые дома часто заказывали миниатюрные копии своих домов. Сейчас они выглядят как «кукольные домики», хотя и не использовались для игр.

Интрига миниатюрных домиков никуда не делась. Хотя у них есть атмосфера ретро — или именно из-за этого — загляните на любой веб-сайт, посвященный рукоделию, и вы скоро найдете схемы вышивки домиков в разрезе (также известных как кукольные домики). Brambly Hedge от Джилл БарклемПолин Эллисон (Великобритания, 1946 г.) для «Маленького шиповника». Роза», «Сказки братьев Гримм», 19 лет.81 из Словаря рассказов Ричарда Скарри Джим Смит из Frog Band Fanfare, 1977 Джейн Вернер и Корнелиус Де Витт. Слова, как они выглядят и что они рассказывают (1949) В стране фей Лучшие сказки братьев Гримм, иллюстрированные Гансом Фишером Гё Фудзикава (американец, 1908-1998) – Ночь перед Рождеством, 1961 конец статьиОт Люси и Тома от А до Я Ширли Дом Хьюза в разрезе Блэр Лент для Бабы Яги Эрнеста Смолла (1966) Морис Сендак Пол Зелински – Румпельштильцхен Джордж Захари (1906–1919)85) иллюстрация к рекламе Электротехнического бюро Северной Калифорнии, выпуск журнала «Сансет» за декабрь 1948 года

ВЫСТАВКА «ЖИВОЙ ГОРОД»

Ниже приведено известное изображение здания в разрезе. Воздушная перспектива достигается путем рендеринга фона в тонах сепии, а людей снаружи здания в виде серых силуэтов. Это изображение — моя любимая иллюстрация в разрезе. Изображение Андреса Марина Харка для постоянной экспозиции Валенсийского музея этнологии «Живой город». Изображает интерьер городского многоквартирного дома в начале ХХ века. Маленькие дети и их друзья с иллюстрациями Роберты Картер КларкБрайан Патерсон, караван в разрезеДжордж Хьюз, «Ранние гости» 1957, использованный на обложке Saturday Evening Post от 23 ноября. Эта иллюстрация не является «визитной карточкой» в обычном смысле, но ее композиция интригует. «Les Roses bleuâtres l’oubliette dans la kitchen» Эдварда Гори Артур Рэкхэм ~ Сказки Ганса Андерсена, 1932 г. «Когда наступила ночь и магазин закрылся».

Судя по всему, такая гостиница, как на иллюстрации Siebel ниже, расположена в северной части штата Нью-Йорк. Он называется « Бык и гирлянда ».

Dinning Out от Фредерика Сибеля (1913-1991)

ДЛЯ ДАЛЬНЕЙШЕГО ИССЛЕДОВАНИЯ

Утраченное искусство в разрезе

ПРОЧИТАЙТЕ В ДРУГОМ МОЕМ БЛОГЕ

Дом Изометрическая проекция Здание Рисунок в разрезе, дом, угол, квартира png

Дом Изометрическая проекция Здание Чертеж в разрезе, дом, угол, квартира png

угол,

PNG

квартира,
комната,
план,
дом,
арт,
Недвижимость,
пикселей,
объектов,
План этажа,
домашняя безопасность,
Дом,
Изометрическая проекция,
дом,
Чертеж в разрезе,
png,
стикер png,
скачать бесплатно

Скачать PNG бесплатно ( 410.

85KB )

Размеры: 830x617px
Размер файла: 410,85 КБ
Тип MIME: Изображение/png

изменить размер png

ширина (пкс)

высота (пкс)

Некоммерческое использование, DMCA Свяжитесь с нами

бежевый дом с ухоженным газоном, House Home Apartment, House, здание, квартира png 935x597px 180,7 КБ
Архитектурный чертеж Эскиз Архитектура План, дом, рисунок, архитектурный чертеж png 1000x824px 224,88 КБ
Гостиная Рисунок Изометрическая проекция Дом, дом, угол, кухня png 1614x1121px 494,41 КБ
org/ImageObject»> Независимый дом Квартира Недвижимость Дуплекс, дом PNG 907x473px 623,72 КБ
коричневая 2-этажная иллюстрация дома, благоустройство дома, ремонт дома, ванная, дом недвижимости, кухня, угол png 4500x2701px 7,08 МБ
иллюстрация сине-белого дома, архитектурная визуализация Архитектура Вилла Архитектурный дизайнер, дома, угол, здание png 534x480px 315,18 КБ
белый перспективный вид здания, Шоу-хаус Дизайн интерьера Услуги План дома Современная архитектура, Плавание, угол, здание png 2500x1875px 1,74 МБ
Дом, дом, иллюстрация белого и красного дома, угол, здание png 500x500px 80,99 КБ
org/ImageObject»> иллюстрация нескольких зданий, строительная компания технологических ресурсов, дом, угол, кондоминиум png 1964x2060px 3,53 МБ
400 099 Веб-баннер Материал Строительство, дом, белый и коричневый бетонный дом в окружении растений, кондоминиум, комната png 848x702px 558,48 КБ
3D план этажа План дома Спальня, квартира, 3D компьютерная графика, здание png 1366x768px 261,02 КБ
Minecraft Домостроение Домостроение Дизайн интерьера Услуги, СОВРЕМЕННЫЙ ДОМ, мебель, здание png 652x502px 113,01 КБ
House Home Недвижимость Аренда, дом, кухня, ванная комната png 1060x700px 390,94 КБ
org/ImageObject»> Современная архитектура Архитектурный чертеж Эскиз, дизайн, угол, здание png 1000x763px 270,34 КБ
Дом Logo Недвижимость Дом, дом, угол, здание png 800x354px 18,31 КБ
План этажа Home House, Дом, угол, мебель png 912x1600px 1,71 МБ
Дом Мультфильм, дом, здание, квартира png 6598x3241px 2,52 МБ
три дома трафарет арт, дом недвижимость строительство компьютерные иконки, дома, угол, здание png 500x500px 5,25 КБ
черный дом, дом компьютерные иконки комплекты домашней автоматизации недвижимость, домашняя иконка, угол, здание png 1024x1024px 22,08 КБ
org/ImageObject»> Стена Гостиная Дизайн интерьера Услуги, комната, угол, белый png 7000x4198px 33,45 МБ
Изометрическая проекция 3D план этажа, Домашняя автоматизация, план, услуги дизайна интерьера png 1572x1187px 495,05 КБ
Недвижимость Недвижимость Агент по недвижимости Logo House, дом, угол, здание png 3800x2000px 608,24 КБ
Real Estate Logo Building Агент по недвижимости Дом, здание, здание, оранжевый png 734x634px 48,87 КБ
дом, агент по недвижимости дом, озеро, угол, здание png 800x800px 47,66 КБ
Строительный завод Изометрическая проекция, здание, инфографика, здание png 768x723px 193,58 КБ
org/ImageObject»> Real Estate Logo Building Квартира, дизайн, бизнес, недвижимость png 562x506px 28,48 КБ
Логотип Дом Крыша, крыша, угол, здание png 1050x600px 62,92 КБ
окно в белой раме, Window Room Wall 3D-рендеринг, комната, стекло, угол png 2064x1370px 1,19 МБ
белый 2-х этажный дом иллюстрация, Жилой дом Home Icon, дом, угол, здание png 512x512px 128,91 КБ
Building Cartoon Facade, здание, сервис, кондоминиум png 616x449px 179,61 КБ
Архитектурный чертеж Архитектура Эскиз Строительство, здание, угол, здание png 800x848px 391,58 КБ
org/ImageObject»> Vinča Villa House Недвижимость Квартира, европейское строительство, здание, квартира png 700x390px 320,95 КБ
Дом Окно Фасад Жилой район Вилла, дом PNG 959x742px 1008,76 КБ
Игровое приложение для дома и строительства, Строительство Изометрическая проекция Изометрическая графика в видеоиграх и пиксельной графике, изометрия, игра, 2D компьютерная графика png 883x1695px 539,77 КБ
человек, держащий коричнево-белую миниатюру дома, агент по недвижимости House Management Property, House PNG 1920x1200px 1,73 МБ
План дома 3D план этажа, интерьер ванной комнаты, электроника, здание png 1600x1200px 1,8 МБ
org/ImageObject»> белый, коричневый и серый дом 3D-иллюстрация, 3D-компьютерная графика Здание 3D-план этажа, Домостроение, 3D компьютерная графика, здание png 1600x1200px 1,19 МБ
Здание Квартира Бизнес Информация, Здание, здание, сервис png 575x500px 376,49 КБ
иллюстрация здания, окрашенная в белый и красный цвета, Wellawatte Visit Sri Lanka Gaur Yamuna City Apartment Real Estate, здание PNG 900x1150px 1,07 МБ
Loft Window Office Room, Окна этажа здания с высоким прозрачным материалом пряжки, стекло, угол png 1000x667px 570,34 КБ
Масштабная модель оранжевого дома, Гарантия на дом Ипотечный кредит Дом, недвижимость PNG 779x521px 366,04 КБ
org/ImageObject»> Комплекты домашней автоматизации House Apartment System, дом PNG 800x600px 453,97 КБ
Дом Логотип Дом, дом, угол, здание png 800x800px 673,72 КБ
3D план этажа План дома, дом, 3D компьютерная графика, квартира png 667x437px 381,92 КБ
коричнево-черная иллюстрация дома, иллюстрация дома виллы, роскошные виллы дома, угол, здание png 1181x1181px 3,2 МБ
Логотип Дом Дом, дом, угол, здание png 800x800px 25,66 КБ
Дизайн интерьера Услуги 3D план этажа Дом, дизайн интерьера, 3D компьютерная графика, здание png 1500x1125px 1,63 МБ
org/ImageObject»> Дом Недвижимость Покупатель недвижимости Агент по недвижимости, дом мечты PNG 920x720px 376,97 КБ
House Property Инвестиции в недвижимость Покупатель, дом, инвестиции, квартира png 1698x1131px 1,14 МБ
Дом Пиктограмма Компьютерные Иконки, Дом, телевидение, угол png 512x512px 6,22 КБ

27 Чертежи в разрезе, которые раскрывают все секреты строительства

Attila Nagy

Комментарии (42)

Чертежи в разрезе или в разрезе в основном просто причудливые остатки давно ушедшей эпохи, когда инженерная и архитектурная визуализация основывалась на ручном труде. рисованные изображения, которые часто были ближе к искусству, чем скучная иллюстрация.

Сегодня, когда в основном правят CAD и компьютерная графика, следующая подборка изображений из прошлого кажется такой захватывающей. Убедитесь, что вы нажимаете кнопку «развернуть» на каждой картинке, чтобы увидеть все вкусные маленькие детали! И не стесняйтесь добавлять свое любимое здание в разрезе в обсуждениях ниже.

Секция, показывающая интерьер глобуса-монстра Уайлда, который стоял на Лестер-сквер в Лондоне с 1851 по 1861 год.

Изображение: Hulton Archive/Getty Images Космический центр на острове Мерритт, Флорида, 1974 г.

Изображение: Space Frontiers/Getty Images

1950 г.: Схема типичного бомбоубежища в метро, предложенного для Нью-Йорка в рамках программы бомбоубежища стоимостью 104 миллиона долларов, разработанной Советом директоров. транспорта.

Изображение: AP

1968: Чертеж аэродинамической трубы размером 10×10 футов в Исследовательском центре Гленна.

Изображение: NASA/Glenn Research Center

1955 год: 16-футовый высокоскоростной туннель (HST) в Исследовательском центре Лэнгли.

Изображение: Исследовательский центр НАСА/Лэнгли
Вырезанное изображение тренажера нейтральной плавучести (NBS) в Центре космических полетов им. Маршалла (MSFC), ок. 1968.
Изображение: Центр космического полета НАСА/Маршалл
План Плана Оскара Оскара Ньюмана. Семья в подземном бомбоубежище на заднем дворе, начало 1960-х.
Изображение: Hulton Archive/Getty Images
Атомная электростанция Wylfa Magnox, Wylfa, Англси, Великобритания, 1965.
Изображение: Журнал Nuclear Engineering International
Ранний эскиз космической станции появился в 1959 году в брошюре
Space The New Frontier , выпущенной НАСА.
Изображение: НАСА
Сборка танка, 1942.
Изображение: рентгеновская дельта
Food Delta One

Food Food Delta One

Food Food.

один

Ice cream factory, 1951.

Image: x-ray delta one

Fred Freeman’s impression of a lunar base, 1952.

Image: x-ray delta one

Пересечение реки Мерси, Ливерпуль.

Изображение: рентгеновский снимок delta one

Подводный жилой комплекс.

Изображение: рентгеновский снимок Delta One

Атомная электростанция будущего, придуманная Рэем Пиочом в пятидесятые годы.

Изображение: рентгеновский снимок дельта один

1962 год: Спейс-Нидл, Сиэтл.

Изображение: рентгеновская Delta One

Palace of The Soviers, Москва, концепция Boris Iofan, 1936.

Изображение: . Гллен. Музей, 1989. Иллюстрация Гэвина Данна.

Изображение: Magpie-Moon

Проектные работы для военно-морского собора в Kronstadt от Vasily и Georgy Kosyakov, 1903.

Image:
5. Wikims . Святой Владимир Дэвида Гримма. Вырез восток-запад.
Изображение: Wikimedia Commons
«Вид с воздуха на Банк Англии с юго-востока в разрезе» — акварель Джозефа Майкла Ганди, 1830 г., любезно предоставлена попечителями музея сэра Джона Соуна.
Изображение: Archipress
Железнодорожная станция Metro на 5th and Hill, Los Angeles, 1983.
Изображение: Metro Properation Librcy Уилшир и Ла Бреа, Лос-Анджелес, 1983 г.
Фото: Транспортная библиотека и архив метро
План телецентра BBC, Лондон, 1958 г.
Фото: tvstudiohistory.co.uk
Дополнительное фото: Архитектор Паоло Солери отдыхает перед своим «3-D Джерси», моделью в разрезе, выставленной в Галерее искусств Коркоран в Вашингтоне, 17 февраля 1970 года. его идея о сверхзвуковом реактивном порту и городе, который можно было бы построить на илистых равнинах Нью-Джерси через реку Гудзон от Нью-Йорка.
Предлагаемая им структура — это не просто реактивный порт, а целый город, включающий висячие залитые солнцем сады, терминалы и офисы, отели и театры, а также жилые дома на миллион человек.
Фото: Bob Daugherty/AP
Верхнее изображение: ядерный реактор Dungeness B, Кент, Англия — Журнал Nuclear Engineering International
Дом Дракона делает Деймона из Игры Престолов 0 белый рыцарь1
На первый взгляд, Деймон Таргариен позиционируется как один из героев Дома Дракона , , хотя это впечатление длится недолго. Его играет Мэтт Смит, возможно, самый известный актер в первоначальном составе, и ему отведена роль «персонажа, который язвительно деконструирует вещи, в которые вложены все вокруг него», что делает его самым близким персонажем сериала. к персонажу, как Game of Thrones — любимец фанатов Тирион Ланнистер. Последующие события с тех пор дали понять, что Принц-изгой больше мошенник, чем принц, поскольку Деймон неоднократно изгонялся своим братом, раздвигал границы со своей племянницей и, как правило, конфликтовал со всеми остальными.
Но если он и не герой Дома Дракона , то Деймон никогда не был и его злодеем. Это не значит, что он не делал каких-то ужасных вещей в ходе сериала. В конечном счете, он попадает где-то между «морально двусмысленным» в лучшем случае и «морально предосудительным» в худшем. Но в то время как многие действия Деймона можно было бы считать «злодейскими» на первый взгляд, сериал был очень осторожен, чтобы сохранить определенный уровень двусмысленности, отстраниться и предотвратить полное изображение действий Деймона от показа аудитории. При этом создается дистанция между его подлостью и аудиторией, чтобы лучше защитить его уважение в наших глазах. Мы слышим о том, что Деймон делает плохие вещи, но мы редко видим что он делает такие вещи. И даже когда он совершает злодейский поступок на экране, он обычно изображается сочувственно, чтобы он не превратился в настоящего злодея в нашем сознании.
Например, в конце «Наследников дракона», премьерного эпизода сериала, Деймон появляется как главный злодей сериала: после сообщений о том, что он поднял тост за своего мертвого младенца-племянника как «наследника на один день», Деймон лишается наследства и изгоняется из Королевской Гавани королем Визерисом (Пэдди Консидайн), после чего Визерис назначает свою дочь Рейниру своей наследницей. Когда Деймон скрывается в изгнании, эпизод заканчивается традиционным кадром героя, подтверждающим, что Рейнира является главным героем истории.
Фото: Олли Аптон/HBO Фото: Олли Аптон/HBO
Тем не менее, мы никогда не видим, чтобы Деймон произносил слова «наследник на один день». Когда его вызывают, Деймон не подтверждает и не отрицает, что сказал «наследник на один день» (на самом деле, его ответ на допрос Визериса — «мы все должны оплакивать по-своему» — соответствует интонации и рифме тоста Деймона, переданного ранее в эпизоде, предполагая, что это вполне может быть то, чем на самом деле является Daemon 9.2236 сказал в ту ночь). Это красноречивый выбор: в то время как исходный материал Дом Дракона , книга Пламя и Кровь , предназначена для того, чтобы быть субъективным рассказом об истории Таргариенов, записанным автором во вселенной, рисующим из серии ограниченных ( и предвзятые) источники, продюсеры шоу заявили, что телешоу представляет собой объективный отчет об этих событиях.
Произнес ли Деймон слова или нет, в конечном счете не имеет значения; ключевой вывод здесь — двусмысленность. В этом якобы объективном описании истории мы не знаем наверняка, совершил ли Деймон грех, из-за которого он первоначально сыграл роль злодея в сериале. И это техника, которую сериал будет продолжать использовать, чтобы контролировать, казалось бы, объективный взгляд камеры, поскольку он не дает Деймону скатиться к откровенному злодейству. Когда он крадет яйцо дракона в «Принце-изгое», это также происходит за кадром, подчеркнуто сосредотачиваясь только на реакции на это и его мотивации для этого в первую очередь. Это не действия злодея, стремящегося причинить вред или причинить неприятности, а действия брата и дяди, направленные на то, чтобы привлечь внимание своей изгнанной семьи. Даже когда он убивает одного из посланников Визериса в конце 3-го эпизода, этот момент является прелюдией к его наиболее традиционно героическому действию в сериале, когда он рискует собой (через последовательность действий, изображающую Деймона героем) и завершает немедленную угроза Крабфидера. Эта победа запоминается зрителям, а не предыдущее нападение на кого-то просто за то, что он сообщил новости, которые ему не понравились.
Когда он сталкивается со своей законной женой, Реей Ройс, в «Мы освещаем путь», кажется очевидным, что на уме у Деймона убийство. Тем не менее, их встреча снята таким образом, что неясно, встала ли лошадь Реи на дыбы в результате действий Деймона или нет. И когда Деймон приближается к теперь уже парализованной Рее с большим камнем в руке, результат ясен, даже если камера отключается.
Фото: Олли Аптон/HBO
Эта вырезка примечательна тем, что избавляет нас от вида Деймона, врезающегося в череп своей жены. Мы знаю такое случается, но отсутствие показа действия не позволяет Деймону показаться слишком безжалостным злодеем. Сравните это с более поздним в том же эпизоде, когда камера меньше заинтересована в защите нашего взгляда на сира Кристона Коула (Фабьен Франкель), когда мы видим, как он растирает лицо Джоффри Лонмута в месиво. Ясно, что у создателей нет проблем с тем, чтобы спровоцировать у публики внутреннюю реакцию на действия Кристона — они хотят, чтобы нас оттолкнула серьезность того, что он делает с Джоффри, и в результате он не понравился (чем лучше закрепить его переход от яростного союзника Рейниры к стойкому врагу). Тем не менее, Деймон, который делает почти то же самое с Реей в начале эпизода (при этом, казалось бы, действуя со злым умыслом, в отличие от пылкой страсти Кристона Коула), получает более комплиментарную редакцию — потому что он на самом деле не злодей истории.
Это сочувственное представление Деймона перед лицом того, что на бумаге является ужасным деянием, явно является отличным выбором в море морально неоднозначных персонажей, даже когда он делает вещи, которые могут оскорбить чувства аудитории. Потрескивающий четвертый эпизод «Король Узкого моря» можно описать как «эпизод, в котором Деймон соблазняет свою племянницу». Но хотя это технически точно, представление их действий намного сложнее. Их действия в «недрах логова удовольствий», как выразился Отто Хайтауэр, не представляются посредством представлений или указаний безвкусными или незаконными. Милли Олкок изображает Рейниру, получающую удовольствие во время их физических взаимодействий, и их интимные сцены не сняты эксплуататорским способом или способом, предполагающим, что то, что они делают, неправильно. Внезапный уход Демона и клир чувства по поводу ситуации прямо противоречат тому злодейству, в котором его обвиняют. Слухи об их встрече приводят к значительным проблемам для Рейниры (и еще одному изгнанию для Деймона), но и в этом случае действия, которые на бумаге кажутся злодейскими, представляются публике в более тонком и двусмысленном виде.
Тем лучше, если его арка появится в 7-м эпизоде, когда он воссоединится с Рейнирой и они решат пожениться. Еще раз, он в основном находится на окраине основного действия эпизода, но его мотивация — и то, как зрителям предлагается воспринимать его, даже перед лицом инцеста — гораздо больше коренится в его чувствах как персонажа.
No related posts.

SkAlice.ru | Всё о ремонте и дизайне интерьера

Чертежи разрезов зданий

Конструктивный разрез здания

Нулевой цикл и надземная часть здания

Разрез многоэтажного дома — WikiHome

Как понять, что обозначает чертеж с разрезами каркасного дома для ПМЖ- Пошаговая инструкция +Видео

Общие сведения

Спецификация

Чертежи разрезов

Анализ чертежей

“Правила по выполнению архитектурно-строительных чертежей.

Состав наших проектов домов и коттеджей

Качественно и профессионально выполненный проект позволяет:

Приобретая проект коттеджа или дома в нашей компании, вы получаете комплекс архитектурно-инженерных решений, который полностью соответствует:

Многоквартирный дом в разрезе — Домострой

Ярославский художественный музей: «Дом в разрезе»

Что нам стоит дом построить – бюджет

Конструкция деревянного дома

Зачем нужен проект

Требования к чертежам

Нюансы выбора технологий и материалов

Как узаконить стройку

1.401 Дом в разрезе Стоковые фото, картинки и изображения

540 Рисунок в разрезе Клип Арт | Роялти-фри

Гарантия соответствия

домов в разрезе в книжках с картинками

Различные домики в разрезе «Книги с картинками»

ВЫСТАВКА «ЖИВОЙ ГОРОД»

ДЛЯ ДАЛЬНЕЙШЕГО ИССЛЕДОВАНИЯ

Дом Изометрическая проекция Здание Рисунок в разрезе, дом, угол, квартира png

PNG

изменить размер png

27 Чертежи в разрезе, которые раскрывают все секреты строительства

Секция, показывающая интерьер глобуса-монстра Уайлда, который стоял на Лестер-сквер в Лондоне с 1851 по 1861 год.

1968: Чертеж аэродинамической трубы размером 10×10 футов в Исследовательском центре Гленна.

1955 год: 16-футовый высокоскоростной туннель (HST) в Исследовательском центре Лэнгли.

Вырезанное изображение тренажера нейтральной плавучести (NBS) в Центре космических полетов им. Маршалла (MSFC), ок. 1968.

План Плана Оскара Оскара Ньюмана. Семья в подземном бомбоубежище на заднем дворе, начало 1960-х.

Атомная электростанция Wylfa Magnox, Wylfa, Англси, Великобритания, 1965.

Ранний эскиз космической станции появился в 1959 году в брошюре

Сборка танка, 1942.

Food Delta One

Food Food Delta One

Food Food.

Ice cream factory, 1951.

Fred Freeman’s impression of a lunar base, 1952.

Пересечение реки Мерси, Ливерпуль.

Подводный жилой комплекс.

Атомная электростанция будущего, придуманная Рэем Пиочом в пятидесятые годы.

1962 год: Спейс-Нидл, Сиэтл.

Palace of The Soviers, Москва, концепция Boris Iofan, 1936.

Проектные работы для военно-морского собора в Kronstadt от Vasily и Georgy Kosyakov, 1903.

«Вид с воздуха на Банк Англии с юго-востока в разрезе» — акварель Джозефа Майкла Ганди, 1830 г., любезно предоставлена ​​попечителями музея сэра Джона Соуна.

Железнодорожная станция Metro на 5th and Hill, Los Angeles, 1983.

План телецентра BBC, Лондон, 1958 г.

Дом Дракона делает Деймона из Игры Престолов 0 белый рыцарь1

Следующая запись

Дом из пенобетона под ключ: Дома из пеноблоков под ключ в Москве недорого: проекты и цены

Частные дома в германии фото: Фото частных домов в Германии (73 фото) » НА ДАЧЕ ФОТО

Дома в итальянском стиле: Итальянские дома – фото, дизайн, идеи, проекты. Лучшие примеры на Houzz.ru!

Добавить комментарий Отменить ответ

«Вид с воздуха на Банк Англии с юго-востока в разрезе» — акварель Джозефа Майкла Ганди, 1830 г., любезно предоставлена попечителями музея сэра Джона Соуна.
