Как оформить чертеж фасада здания

Фасады зданий в рабочих чертежах выполняют в линиях без теней. Большая выразительность рабочего чертежа может быть достигнута за счет разной толщины линий.

На чертежах фасадов наносят:
— координационные оси, проходящие в характерных местах;
— отметки уровней земли, цоколя, верха и низа проемов, парапета, козырька над входом и других характерных для этого сооружения элементов;
— маркируют панели, окна и двери.

Фасады в демонстрационных чертежах играют важную роль, так как в них наиболее наглядно отражается замысел архитектора и инженера (авторов проекта). Фасады дают представление о структуре, пластике, фактуре здания, цвете ограждающей поверхности, связях здания с окружающим пространством (рис. 1).

Рис.1. Различные фасады двухэтажного коттеджа с 4-х сторон

От назначения здания, характера его архитектуры и масштаба чертежа зависит выбранный прием графического выполнения фасада здания. Несмотря на разнообразие графических приемов выполнения фасадов чертеж должен быть предельно точным по рисунку, лаконичным и простым для восприятия.

В современной графике оформления чертежей фасадов применяют разные приемы: линейный, монохромный светотеневой и полихромный.

Выполнение фасадов в линейной графике для иллюстративных чертежей встречается редко, в основном этот прием используется в случае отсутствия пластики фасада и при ярко выраженном силуэте здания. Тогда достаточно линейный чертеж покрыть легким прозрачным слоем разведенной туши или акварелью. Линии чертежа могут иметь градации по толщине, что обогащает изображение (рис. 2).

Рис. 2. Пример оформления фасада.

Светотеневая монохромная графика (одноцветная) выполнения фасада — наиболее наглядный прием выражения архитектурной формы и пространства на чертеже (рис. 3).

Моделировка формы светотенью может быть передана двумя способами: отмывкой и штрихом.

Отмывка — классический прием передачи светотени. Отмывка выполняется разбавленной тушью, акварелью или настоем чая.
Благодаря прозрачности наносимых кистью слоев добиваются тончайших нюансов света и тени.
Такой же эффект может быть получен, если обработать поверхность бумаги пером, рейсфедером или рапидографом, используя приемы штриховой техники и меняя направление, толщину, длину и характер штриха (прямой, косой, криволинейный, состоящий из различных сочетаний черточек и точек) и т.д.

Можно обработать чертеж «сухой» жесткой кистью, затомпоновать губкой, выполнить различными способами набрызг.
При применении перечисленных выше графических приемов степень общей интенсивности тона фасада зависит от характера изображаемого здания, среды, окружающей его, и от масштаба чертежа.

Обрабатывая чертеж фасада здания необходимо помнить: по мере удаления формы (объема) ослабевает контрастность света и тени; падающие тени неоднородны по силе тона (в зависимости от освещения они, ближе к грани, светлеют или темнеют).

Зная и используя эти положения на чертеже, передают воздушную перспективу.

Черно-белой графикой, разным характером обработки поверхности и определенными соотношениями черного, серого и белого можно передать фактуру и даже ощущение цвета материала.

Фактура передается различными видами штриха — чем грубее фактура материала, тем крупнее должен быть штрих.

Рис. 3. Чертежи фасада здания, выполненные различными графическими способами:
а) в линейной графике
б) в черно-белой (полихромной) графике (архитектурно-строительный чертеж).

Стекло, например, изображают тонкой вертикальной штриховкой или, если величина его достаточно большая, оставляют белым, что создает впечатление его легкости и прозрачности.

Цвет в монохромном изображении передается соответствующей тональностью ахроматических (черно-серо-белых) цветов, так как цветной тон и его насыщенность определяются яркостью. Чем ярче цвет в натуре, тем более темным тоном он изображается — пользуясь этим правилом можно черно-белой графикой передать ощущение цветового решения фасадов.

Применение цвета в архитектурной графике (полихромной) служит для более близкой к натуре передачи полихромных качеств проектируемого объекта: применяемых строительных материалов, покраски, монументально-декоративной живописи и т.

д. Одновременно цвет усиливает графическую выразительность чертежа.

В современной архитектурно-инженерной графике применение цвета должно носить условно-графический характер, поэтому цветную отмывку акварелью применяют сравнительно редко. Кроющие свойства гуаши и темперы более подходят для техники выполнения чертежа в четкой графической манере.

Современная графика полихромного чертежа максимально использует белую бумагу в качестве воздушной среды при изображении здания.

Гуашь и темперу наносят на чертеж сплошным кроющим слоем или тонкими, прозрачными слоями краски (способ лессировки), что помогает передать не только цвет, но и фактуру материала. При обработке стен кроющей краской поверхность стекла следует отмыть тушью или акварелью или оставить незакрашенной.
Иногда, выполняя чертежи фасадов зданий, сочетают разные графические приемы: классическую отмывку и линейную графику, отмывки или штриховки с гуашью или темперой. Так, при выполнении фасада здания в черно-белой графике, можно выполнять в цвете какие-либо элементы здания (двери, козырьки, декоративные панно).

Для подбора того или иного приема оформления чертежа необходимо декодирование.

Приемы графического оформления архитектурно-строительных проектов достаточно разнообразны: это применение акварели, гуаши, темперы, аппликации из цветной бумаги и другие материалы, а также набрызг с помощью аэрографа, торцевание жесткой полусухой кистью по трафарету и т.д.

Рис. 4. Пример оформления фасада здания.
Рис. 5. Фрагмент фасада промышленного здания.
Рис. 6. Пример оформления монтажной схемы фасада.
Рис. 7. Примеры графического оформления дачи.
Рис. 8. Примеры графического оформления виллы Engelbrecht в Гамбурге. Архит. Puttfarcken & Janda

Источник:

книга: Художественно-графическое оформление архитектурно-строительных чертежей.

Изд-во Архитектура-С. Москва, 2004.

Учебное пособие.

Автор: О.В. Георгиевский

—

Чертежи фасадов зданий | СПЛАЙН

Вид на здание спереди (со стороны улицы) называют главным фасадом, вид сзади (со стороны двора) — дворовым, а виды слева или справа торцовым. В проектах зданий наименования фасадов увязывают с марками разбивочных осей, указывая в названии фасада левую и правую крайние разбивочные оси или марку той оси, которая расположена в изображаемой на фасаде стене, например фасад

1—8, Фасад Б — А, Фасад по оси А, Фасад по ОСИ 1 II т. д.

В чертежах взаимозеркальных фасадов проставляют крайние оси того и другого фасада, например, фасад А—Б И Б—А.

По чертежам фасадов судят о внешнем облике зданий, о расположении и форме некоторых конструктивных и архитектурных элементов: окон, дверей, балконов, наличников, сандриков, пилястр, колонн и т. п.

На чертежах фасадов крупноблочных и панельных зданий показывают разрезку (членение) стен на панели или блоки. Если на таком фасаде указаны марки элементов, его называют монтажным.

В проектах зданий, где конструктивные чертежи выделены в отдельную часть, марки элементов фасадов показывают на монтажных схемах (см.

рис. 57).

В зависимости от стадии проектирования, назначения и величины здания чертежи фасадов зданий выполняют в масштабах от 1 :50 до 1 :500. Сложные участки фасадов зданий вычерчивают в масштабе 1 :50 или 1 :100 на чертежах элементов фасадов. На основном чертеже фасада при этом должна быть ссылка на номер листа, где изображен элемент фасада. Так, например, на рис. 37 приведен элемент фасада 1 производственного здания, фасад Б—А Которого изображен на рис. 36.

В свою очередь отдельные участки элемента фасада могут изображаться в более крупном масштабе как чертежи деталей. На рис. 38 показаны детали

1, 2, 3 и 4 Фасада того же здания.

Видимые контуры на чертежах фасадов обводят тонкими линиями. Так, контуры здания и проемов имеют толщину 0,3—0,4 Мм, Контуры оконных переплетов, членения стен на панели и блоки, контуры поясков, карнизов и других архитектурных элементов стен обводят линиями в два раза тоньше контуров здания и проемов. Линия контура земли должна быть толстой, она должна выходить за пределы фасада на 20—30 Мм. Толщина этой линии 1 —1,5

Мм.

Степень проработки отдельных деталей фасада зависит от масштаба чертежа. Так, например, детали оконных переплетов, дверей и ворот показывают на фасадах, выполненных в масштабах 1:100 и крупнее (см. рис. 34). При более мелких масштабах вычерчивают только контуры створок или проемов (см. рис. 35).

Размеры на чертежах фасадов обычно не наносят, показывают только разбивочные оси у углов здания, у деформационных швов и в местах перепада высот. За пределами чертежа справа или слева от него выносят и надписывают высотные отметки уровня земли, пола первого этажа, цоколя, низа и верха проемов, карниза и поясков, верха кровли и т. п. На чертежах панельных зданий указывают не отметки проемов, а отметки горизонтальных швов панелей.

Для лучшего выявления объемной композиции здания на чертежах фасадов строят собственные и падающие тени (см. рис. 34). При этом направление лучей света принимается таким, чтобы их проекции располагались под углом 45° к оси координат. Это позволяет показать истинные размеры выступов и впадин фасада в масштабе чертежа.

Отдельные чертежи фасадов, выполняемые в стадии проектного задания, отмывают сухой тушью или акварельными красками. Для большей выразительности чертежа помимо здания показывают ландшафт или городскую застройку. Такие чертежи принято называть архитектурными фасадами.

В стадии проектного задания здания могут изображаться и в перспективе. Эти чертежи дают более наглядное представление об архитектурно-художественной композиции проектируемых зданий.

Фасад здания изображение на чертеже. Архитектурно-строительный чертеж здания. Детали стен или сечения по стенам

Фасад — это, пожалуй, наиболее простой и понятный вид чертежа, представляющего собой двухмерную проекцию объёмной конструкции. Наряду с планом и разрезом он входит в список необходимой документации при подготовке архитектурного проекта.

По сути, фасад представляет собой вид здания спереди, сбоку или сзади. Иногда возникает необходимость в составлении интерьерных чертежей с фронтальными видами, которые условно также можно назвать фасадами.

Ниже приводятся два фасадных чертежа одного и того же здания — дома Фарнсуорт, построенного в 1953 году по проекту архитектора Людвига Миса ван дер Роэ. Первый обозначается как «южный фасад», а второй — как «северный». Они позволяют получить всестороннее представление о внешнем виде объекта, его форме и размерах.

Так в реальности выглядит южная сторона дома Фарнсуорт. Чертёж фасада представляется примитивной копией этого снимка, напоминающей плоскостной детский рисунок.

Для сравнения: фотография, запечатлевшая северную часть дома.

Стоит напомнить, что фасадные чертежи составляются как для построенных зданий, так и для тех, которые находятся в стадии разработки. Любопытный коллаж ниже совмещает компьютерную модель реально существующего викторианского особняка с фасадным чертежом проектируемого дома. Этот эскиз даёт представление о визуальной совместимости дизайнов, играющей важную роль при застройке исторических районов.

Большинство проектов (по крайней мере, те, которые относятся к домам с прямыми углами) предполагают составление четырёх фасадов для полного описания внешнего вида объекта. Помещённые на одной странице, они позволяют адекватно оценить все особенности будущего здания.

Интерьерные чертежи составляются по тем же принципам, что и фасадные, в плоскости, параллельной поверхности стен и перпендикулярной линии обзора. Разница состоит в том, что описываемое ими пространство ограничивается стенами, полом и потолком одного помещения.

Ниже приведён комплект интерьерных чертежей недавнего проекта архитектора Бада Дитриха. Они дают общее представление о дизайне и размерах различных встроенных элементов. Изображение человеческой фигуры призвано помочь в визуальном масштабировании объекта.

Разрезом дома считают законченный чертёж, на котором изображается сооружение и все внутренние особенности, а также составляющие . На таком плане можно увидеть расположение различных элементов здания: окна, двери или даже предметы интерьера. Такая планировка поможет заранее определить, что необходимо для обустройства помещения.

Чертеж двухэтажного дома для создания проекта

Главной особенностью такого чертежа является возможность указания размеров различных нюансов строения. Для того чтобы такая планировка была эффективной, необходимо расположить плоскость сечения правильным образом.

Особенность данного вида документа – это вертикальная плоскость сечения, которая передаёт точную информацию о размерах того или иного элемента. Одними из основных отметок на таком чертеже считается указание расстояния от потолка до пола:

Такая информация будет полезна как самим рабочим, которые получат все необходимые данные и план для проведения работ, так и будущим жильцам, которые получат возможность спланировать обустройство здания, используя информацию, переданную чертежом в разрезе.

Проектирование дома по чертежу в разрезе

Составление чертежа в разрезе является приоритетом в современном строительстве. На такую планировку в основном влияют размеры будущего помещения, а также количество людей, который будут проживать в данном здании. Таким образом, можно получить , но с множеством малых комнат или парой больших, которые предоставят максимум простора в помещении.

Создание проекта дома по чертежу в разрезе

Кроме того, подбирается минимально , или кладовки.

Чтобы создать такую удобную планировку, необходимо составить чертёж дома в разрезе, что значительно упростит и удешевит дальнейшие работы по монтажу помещения.

Имея чертеж в разрезе для проекта вашего дома, вы сможете подобрать правильное расположение будущего строения на участке.

Чертёж в разрезе для дачных помещений

Как правило, имеет не много пространства, но при хорошей планировке его будет достаточно для реализации всего необходимого.

При составлении чертежа в разрезе для каркасного здания стоит обратить внимание на то, где какую комнату необходимо разместить:

• спальные помещения лучше всего размещать так, чтобы их окна смотрели в юго-восточном или восточном направлении;
• , и прихожая должны быть на западе;
• или помещения для гостей стоит расположить в юго-восточной или южной стороне дома.

Чертежи с размерами всех этажей дома

Правильное расположение жилых помещений позволит не только получить большое количество света в нужном месте, но также создать правильный воздухообмен между помещениями.

Чертёж в разрезе будет достаточно продуманным, но в то же время простым. Именно простота является гарантом качества и удобства использования чертежа строителями или конструкторами.

Планировка небольшого помещения по чертежу в разрезе

Ограниченные возможности при постройке не всегда означают невозможность хорошо обустроить своё жилищное пространство. Даже если в вашем расположении всего несколько квадратных метров, а достраивать дополнительные этажи или мансарду нет возможности, то всё равно можно грамотно распределить пространство.

В отличие от проектирования квартирных помещений, имеет свои особенности:

1. Планировать обустройства такого жилого помещения нужно довольно тщательно, так как теплоотдача обычного дома значительно выше квартирных сооружений из-за того, что все наружные стены сообщаются с улицей, а также отсутствует подъезд и другие отапливаемые помещения общего назначения. Поэтому расположению комнат в доме стоит уделить особое внимание при разработке чертежей.
2. Чертёж в разрезе должен учитывать необходимость тамбура для большинства видов жилых помещений в независимости от планировки. Так в доме будет меньше убывать тепла через стены, двери и окна.
3. В некоторых случаях на чертеже нужно будет указать устройство веранды. Она может быть как открытого типа, так и застеклённая. Если планируется , то наличие тамбура не является обязательным.

Сделав чертёж в разрезе для своего жилища, хозяин дома обеспечит себя комфортом и уютом.

Сегодня при строительстве применяют долговечные материалы, позволяющие не просто возвести крепкое здание, но и придать ему эстетически красивый вид. Таким образом, необходимо правильно выбирать строительные материалы. Очень важно оформление фасадов зданий при проектировании дома , особенно если речь идёт о дипломных проектах.

Представьте себе проект, который сочетает в себе аккуратные строительные чертежи, правильно украшенные градиентом, заливкой и ровной штриховкой. Это сразу поднимает уровень вашего проекта. Поэтому в этом уроке рассмотрено черчение фасада здания в автокаде (AutoCAD ).

При вычерчивании фасада дома , необходимо внизу разместить его план . Лучше всего дополнительно использовать разрез здания.

По плану мы выставляем горизонтальные линии-лучи. Их необходимо устанавливать в углах дома, в начале и конце оконных и дверных проёмов. Так у нас получаются линии чертежа, обозначающие стены и формирующие оконные и дверные блоки . Для ориентирования по вертикали дверей и окон используется разрез.

Если последний не готов, то можно отталкиваться точки, обозначающей высоту пола первого этажа, в этом случае чертить сложнее, так как одновременно нужно выполнять работу по замене разреза (считать высоты точек начала и конца проёмов…).

После того, как с разреза снесены линии, обозначающий верх пола, необходимо также сести линии, которые станут линиями окон и дверей.

Если удалить лишние эллементы, то получатся оконные и дверные блоки.

Вторым моментов является , таблиц и текста на ватманах. Чертежи должны располагаться в определённой последовательности. Конечно, очень строгих требований в этом нет, однако с основными факторами следует ознакомиться. С ними вы можете ознакомиться, взглянув на готовые дипломные работы или посмотрев видео урок компоновка дипломного проекта.

Частенько встречаем у заказчиков заблуждения о составе Архитектурного рабочего проекта (его называют АР). У многих это общие представления о его составе, у некоторых мнение, что это архитектурный раздел проекта это всего лишь «планы, фасады, разрезы…», встречаются и такие которые считают его ненужной тратой времени и денег.

Наше мнение, что это не совсем так, вернее это совсем не так:). это неотъемлемая, важная и полноценная часть всего проекта, в большинстве случаев конструктивный раздел (КР) тесно связан с АР и большая часть листов раздела КР ссылается именно на архитектурный раздел. Они дополняют, уточняют друг друга и лишь оба комплекта АР и КР можно назвать полноценным рабочим проектом для строительства частного дома. Сегодня мы хотим на конкретном примере показать, что должен содержать подробный архитектурный рабочий проект для строительства частного дома . И как пример мы возьмем наш проект который был разработан этой весной и на данный момент реализовывается. Цена архитектурного проекта частного дома зависит от площади дома, от сложности технического задания и необходимых сроков разработки проекта — предварительно ознакомится .

Должны сказать, что данный проект не эталонный и сложно сказать, что количество и состав чертежей в проектах АР может быть типовым, так как каждый проект имеет свои нюансы и свои особенности, в зависимости от этого он может быть дополнен разного рода схемами и чертежами.

1. Титульный лист проекта.

   На нем дается краткое описание проекта

2. Визуализация проекта.

   3Д ренедеры которые дают понимание внешнего вида дома

3. Общие данные.

   Это таблица в которой перечислены все чертежи в составе проекта, даны общие указания и еще пара ведомостей.

4. Общие указания по ведению кладки

   На этом листе архитектор описывает из какие материалов будет строиться дом, каким образом ведется кладка стен и на какие нюансы следует обратить заказчику особое внимание.

5. Схема инсоляции

   Схема показывающая какие образом и как долго будет освещена та или иная сторона дома.

6. Генеральный план или схема планировочной организации рельефа.

   Один из важнейших чертежей проекта. Дает понимание как привязан дом к границам участка в соответствии нормативам и как будет организован рельеф после строительства. Этот же чертеж входит в состав строительного паспорта для получения разрешения на строительства. В частности, в этом проекте мы имели дело со сложным рельефом на склоне и проработали 3Д вид рельефа, чтобы строителям было нагляднее

7. Кладочные планы этажей.

   Этой частью проекта на стройке пользуются почти все строители, но больше всего времени он принадлежит каменщикам, которые ведут кладку стен, перегородок, дымоходов и каналов. Здесь обозначены все размеры, простенки, привязаны окна и двери, даны примечания и условные обозначения.

8. Маркировочные планы этажей.

   Этот чертеж схож с кладочным планом, но именно на маркировочном плане обозначены и замаркированны оконные и дверные проемы, типы полов, даны площади помещений и таблица-ведомость помещений.

9. План кровли.

   Чертеж показывает габаритные размеры кровли, привязку к осям. Дает понимание основных высотных отметок характерных частей крыши: коньки, ендовы, свесы, фронтоны и т.д. Иногда наша проектная группа включает в этот лист 3Д схему с отметками и уклонами кровли, чтобы заказчики и строители проще уловили суть.

10. Фасады дома.

    Ну тут все и без объяснений ясно. Это лицо дома, на чертеже фасада, видны все уровни и отметки, каменщик всегда работает с кладочным планом и фасадом. Именно так достигается полное понимание какой простенок где начинается и до какой отметки ведется кладка.

Обычно их не менее трех-четырех и они также уточняют понимания общей картины внутри дома.

11. Детали стен или сечения по стенам.

    По сути это разрезы только в большем масштабе и их намного больше чем 2-3. Так как масштаб таких сечения обычно 1:20, 1:30 то тут можно увидеть «порядовку» каменной кладки — то есть высоту ряда с растворным швом и понять какое количество рядов кладки будет, например, под окном и над окном. Тут же дана информация как армируется кладка, как устраиваются декоративные элементы и т.д.

12. Вентиляционные каналы и дымоходы.

13. Экспликация стен и ведомость расхода материалов.

    Спецификация расхода материалов дает заказчику понимание какие стеновые материалы ему необходимо закупить и в каком количестве. Это, кстати, один из наиболее задаваемых заказчиками вопросов 🙂

14. Схема оконных блоков и дверей.

    Представлены схемы окон и дверей. Дана информация о количестве и размерах окон и дверей на этаж и общее количество для всего дома.

Схематически представлены полы дома, их состав и площадь.

Этим постом наша проектная группа хочет дать понимание для заказчиков которые еще не столкнулись со стройкой и не знают какую информацию они должны получить . Также хотелось бы оградить наших будущих заказчиков от нечестных и некомпетентных проектировщиков. Зная, какой объем информации вы получите заказав архитектурный проект, вас будет сложнее обмануть. Требуйте от архитекторов и дизайнеров, чтобы АР давал ответы на все вопросы по стройке, а не был чем-то вроде «планчики и фасады с разрезами» 🙂 Или просто обращайтесь к нам- мы любим сложные и интересные задачи!

Главная функция, которую выполняют чертежи фасадов зданий – это дать представление тем, кто их изучает и работает с ними о том, какой именно внешний вид имеет сооружение, каковы его архитектурные особенности, и в каком соотношении между собой находятся отдельные его элементы. Различают следующие разновидности фасадов :

• Главный
• Дворовый
• Боковой (торцевой)

Главным фасадом в современном строительстве и архитектуре называется тот вид здания, который открывается на него со стороны площади или же улицы. Что касается других разновидностей фасадов, то их наименования происходят от их местоположения в самом здании. Как правило, в архитектурных проектах обозначаются фасады, расположенные со всех сторон строений. В тех случаях, когда фасады имеют сложную конфигурацию и располагаются не в одной, а в нескольких плоскостях, то их части, согласно действующим нормам и правилам, можно изображать на нескольких отдельных чертежах. Если несколько (два и более) фасада здания являются абсолютно идентичными, то для них делается только один чертеж.

Чертежи фасадов зданий должны содержать изображения таких элементов, как:

• Общий внешний вид сооружения
• Расположение окон
• Расположение дверей
• Расположение балконов и лоджий
• Расположение наличников

Чертежи фасадов панельных и крупноблочных зданий включают в себя также разрезку стен на панели и блоки.

Рабочие чертежи фасадов зданий обычно выполняются таким образом, что на них изображаются только крайние координационные оси без проставления между ними размеров. С правой и с левой стороны чертежей фасадов зданий проставляются высотные отметки уровня земли, верха и низа проемов, цоколя, верха кровли и карниза. То, как именно именуется тот или иной фасад, определяют крайние координационные оси, между которыми находится изображенный на чертеже участок строения. Кроме того, допускается указывать наименование фасада здания находящейся на фасадной стене маркой оси (к примеру, «Фасад 1 – 7 », «Фасад А – В », «Монтажная схема фасада 1 – 14 » и т.д.).

Фасад жилого дома

При построении чертежей фасадов следует выбирать такой их масштаб, который был бы минимальным, но в то же самое время достаточным для того, чтобы показать проемы, рельеф стены , имеющиеся в ней отверстия и т.п. По возможности следует также указывать на этих документах пожарные лестницы, пандусы у ворот, деформационные швы, трубы наружного водостока, а также жалюзийные решетки (в том числе и те, что устанавливаются вместо оконных переплетов). При помощи штриховки выделяют те участки стен, для выполнения которых используются материалы, отличающееся от тех, что применяются при сооружении или отделке строения. Для изображения монтажных проемов используются штриховые линии.

В тех случаях, когда на фасаде здания есть сложные участки, то они изображаются в более крупном масштабе, отдельно (то есть вычерчиваются фрагменты фасадов).

Фасад производственного здания

Вычерчивание фасада

При вычерчивании фасадов зданий все построения должны выполняться в следующей последовательности:

Внешний контур здания

Нанесение координационных осей, обозначение общего контура строения, а также (если таковые имеются) его выступающих частей.

Архитектурные элементы фасада

Нанесение дверных и оконных проемов, плит козырьков над входами, балконов, карнизов, а также прочих имеющихся фасадных элементов.

Разработка фасада дома

Нанесение дверей, оконных переплетов, балконных ограждений, расположенных на крыше дымовых и вентиляционных труб, проставление знаков высотных отметок.

Разработка фасадов здания

Далее производят проверку того, соответствует ли фасад разрезам и плану, и осуществляют его окончательную обводку. Если здания являются крупноблочными или панельными, то между блоками и панелями прочерчиваются швы.

Для изображения видимых контуров на чертежах фасадов применяется сплошная тонкая линия. Для проведения линии контура земли, можно использовать выходящую за границы фасада утолщенную линию.

Виды архитектурных чертежей: фасад

Фасад — это, пожалуй, наиболее простой и понятный вид чертежа, представляющего собой двухмерную проекцию объёмной конструкции. Наряду с планом и разрезом он входит в список необходимой документации при подготовке архитектурного проекта.

По сути, фасад представляет собой вид здания спереди, сбоку или сзади. Иногда возникает необходимость в составлении интерьерных чертежей с фронтальными видами, которые условно также можно назвать фасадами.

Ниже приводятся два фасадных чертежа одного и того же здания — дома Фарнсуорт, построенного в 1953 году по проекту архитектора Людвига Миса ван дер Роэ. Первый обозначается как «южный фасад», а второй — как «северный». Они позволяют получить всестороннее представление о внешнем виде объекта, его форме и размерах.

Так в реальности выглядит южная сторона дома Фарнсуорт. Чертёж фасада представляется примитивной копией этого снимка, напоминающей плоскостной детский рисунок.

Для сравнения: фотография, запечатлевшая северную часть дома.

Стоит напомнить, что фасадные чертежи составляются как для построенных зданий, так и для тех, которые находятся в стадии разработки. Любопытный коллаж ниже совмещает компьютерную модель реально существующего викторианского особняка с фасадным чертежом проектируемого дома. Этот эскиз даёт представление о визуальной совместимости дизайнов, играющей важную роль при застройке исторических районов.

Большинство проектов (по крайней мере, те, которые относятся к домам с прямыми углами) предполагают составление четырёх фасадов для полного описания внешнего вида объекта. Помещённые на одной странице, они позволяют адекватно оценить все особенности будущего здания.

Интерьерные чертежи составляются по тем же принципам, что и фасадные, в плоскости, параллельной поверхности стен и перпендикулярной линии обзора. Разница состоит в том, что описываемое ими пространство ограничивается стенами, полом и потолком одного помещения.

Ниже приведён комплект интерьерных чертежей недавнего проекта архитектора Бада Дитриха. Они дают общее представление о дизайне и размерах различных встроенных элементов. Изображение человеческой фигуры призвано помочь в визуальном масштабировании объекта.

Проектирование фасадов и разрезов зданий, развертка стен помещений в Москве

Разрезы, развертки, фасады Компания «СканСервис Проект» Компания «СканСервис Проект» 2018-04-11T14:31:56+03:002018-04-11T14:31:56+03:00https://scanobmer.ru/userfls/editor/large/178_2ee0d69b7acea7f272ef80c7f50eda33.jpg

ОБМЕРЫ ФАСАДОВ И
ПОДГОТОВКА ЧЕРТЕЖЕЙ

ПОДГОТОВКА ЧЕРТЕЖЕЙ
РАЗРЕЗОВ ЗДАНИЙ

ПОДГОТОВКА ЧЕРТЕЖЕЙ
РАЗВЕРТОК СТЕН

подготовка дополнительной документации по обмерам

Неотъемлемой частью любого строительства и дизайн-проектов являются обмеры фасадов, которые детализируют фактические размеры с точностью до нескольких миллиметров, а также позволяют визуализировать сложные многоуровневые конструкции. Услуга развертки стен не может быть выполнена своими силами, так как для построения 3D модели здания или отдельных его частей требуются специальное оборудование и опыт.

В нашей компании можно заказать проект фасадов в Москве по выгодной цене. Опытные специалисты на основании полученных данных от 3D сканера составляют чертежи разреза зданий и сооружений. С их помощью можно детально определить геометрию фасада, здания или стен.

Обмеры фасадов могут проводится как в комплексе обмерных работ, так и как самостоятельный вид обмеров. Наши специалисты выполнят точные чертежи всех или одного фасада, или даже необходимой части фасада, на котором будут отражены все необходимы высотные отметки и привязки.

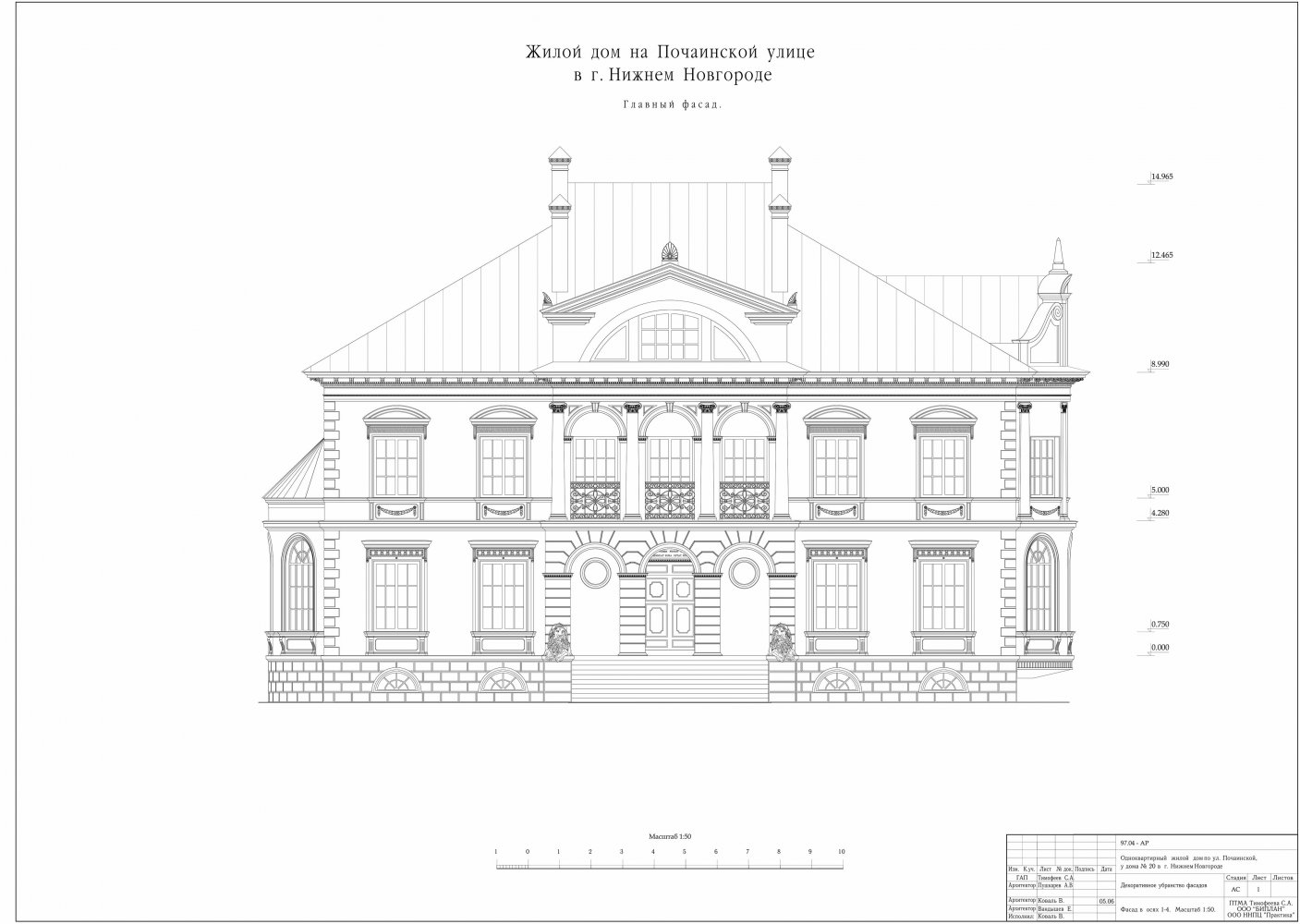

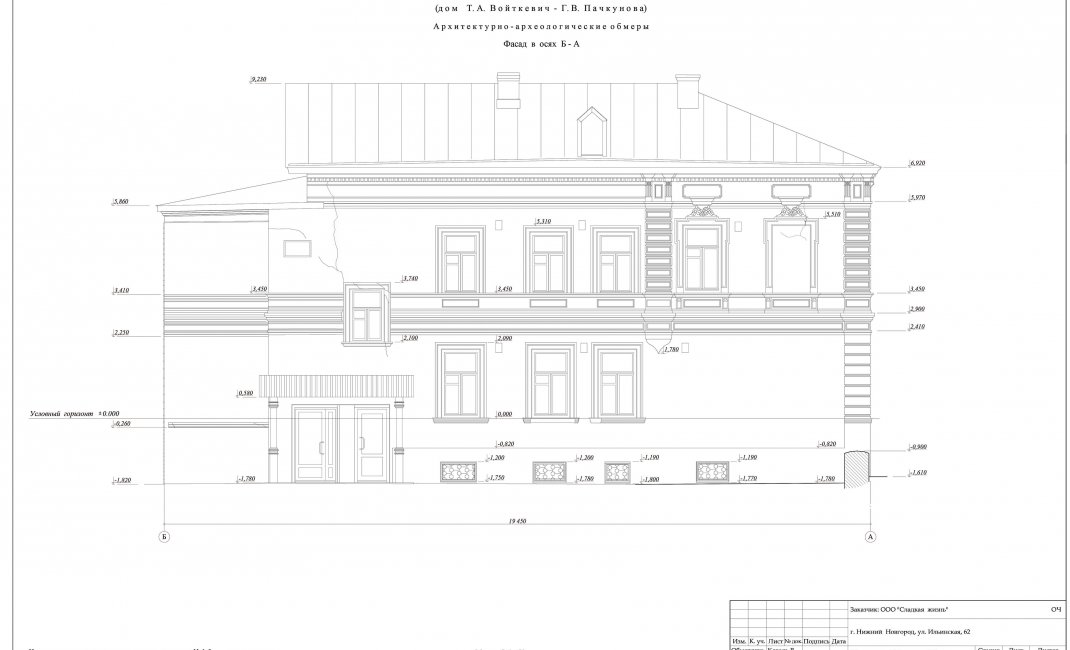

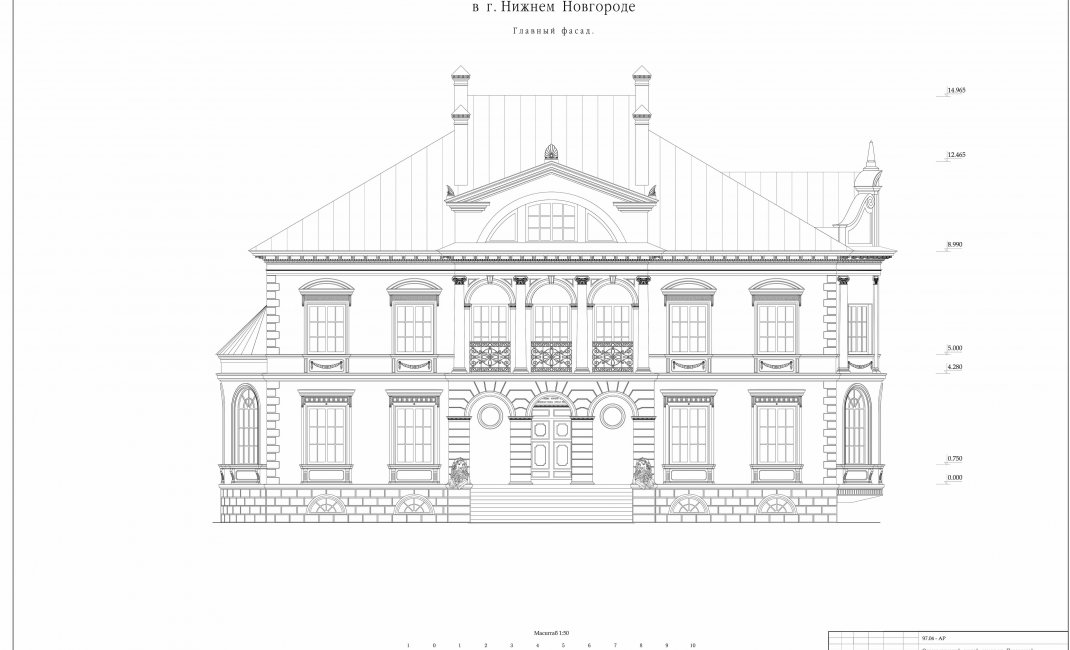

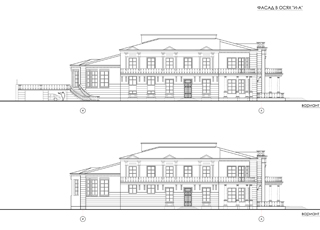

Выполнение чертежа фасада здания позволяет получить точное представление о внешнем виде здания в целом и данные геометрических параметров всех существующих архитектурных и декоративных элементов, оконных проемов, эркеров, балконов, парапетов элементов водосточной системы и т. д.

При выполнении обмерных работ 3D сканером также можно подготовить ортофотоплан фасада, который представляет из себя образмеренное растровое изображение. Такие изображения очень наглядно отражают фактическое состояние объекта, но сами по себе, не могут стать основой для полноценной проектной работы в CAD программах.

Чертёж необходим при проведении работ по реставрации, реконструкции, обновлении фасада, а также при подготовке проектов освещения фасада, размещения вывесок и рекламных конструкций. Особое значение точные обмеры имеют при подготовке проекта облицовки натуральным камнем или мозаикой входных групп и фасадов домов и зданий.

ЗАЧЕМ НУЖНЫ ОБМЕРЫ ФАСАДОВ?

Фасад здания представляет собой визитную карточку, по которой можно судить о престиже компании, базирующейся в нем. Поэтому каждый стремится уделить этому вопросу как можно больше времени. Для начала проводятся обмеры фасадов. С помощью компьютерной техники создаются детальные чертежи, по которым гораздо легче создать интересный и функциональный дизайн.

• ОБМЕРЫ ФАСАДОВ ПОД РЕКОНСТРУКЦИЮ
• ОБМЕРЫ ФАСАДОВ ПОД ОБЛИЦОВКУ
• ОБМЕРЫ ФАСАДОВ ПОД ПРОЕКТ ОСВЕЩЕНИЯ

Услуга по созданию будущего дизайна фасадов в Москве оказывается специалистами нашей компании. Мы предлагаем разумную стоимость и выполняем всю работу в максимально короткие сроки. Цена на проект фасада здания полностью соответствует качеству конечного результата. Мы приложим все усилия, чтобы полностью удовлетворить запросы наших клиентов.

Работаем Круглосуточно 7 дней в неделю

выезд на обмер бесплатно

Квалифицированные специалисты

Форма оплаты наличная/безналичная

Работаем с ндс

предоставим допуск сРо

---

РАЗРЕЗЫ ЗДАНИЯ И РАЗВЕРТКИ СТЕН

Выполняя обмерные работы 3D сканером или лейка 3Д мы получаем точные измерения геометрических параметров любого объекта, квартиры, дома, здания и т.д. На основании полученных данных выполняются обмерные чертежи, а при необходимости и 3Dмодель квартиры, отдельных помещений, здания, сооружение или дома.

Нашим специалистам не составит труда выполнить необходимое количество разрезов объекта для понимания конструкций, особенностей планировки и т.д.

Особенно необходимы такие разрезы для понимания и оценки разноуровневых решений в дизайн проектах, восприятии устройства лестниц. террас, балконов и общих вертикальных пропорций помещений или здания в целом. Мы также можем подготовить развертки стен по помещениям. Развертки стен делают обмерные чертежи более наглядными для заказчика и существенно сокращают предпроектную подготовку в работе дизайнера или архитектора над сложным проектом. При заказе обмерных работ мы предлагаем специальные условия на подготовку разрезов, разверток стен.

Этапы обмерных работ

звонок, заявка, согласование техзадания, сроков и стоимости на обмерные работы

выезд на объект, проведение обмерных работ, подготовка обмерных чертежей

точно в срок вы получаете комплект чертежей и документов, а также копию свидетельства СРО

Стоимость обмера фасада

Стоимость обмера фасада с предоставлением обмерного чертежа	Площадь помещения, м2	Цена за м2, руб	Средняя цена обмера, руб*
Обмер фасада + обмерный чертеж	до 100 м. кв	180	17 000
Обмер фасада + обмерный чертеж	от 100 до 250м.кв.	125	22 000
Обмер фасада + обмерный чертеж	от 250 до 500м.кв.	70-100	25 000
Обмер фасада + обмерный чертеж	свыше 150 м.кв	индивидуально	индивидуально

** Стоимость обмера фасада рассчитывается индивидуально и зависит от архитектурного оформления стены

Архитектурно-археологический обмер фасадов здания казарм лейб-гвардии Павловского полка

Одним из  реализуемых в настоящее  время проектов по перепрофилированию зданий исторического центра Санкт-Петербурга является строительство отеля в комплексе зданий бывших казарм лейб-гвардии Павловского полка по адресу: Марсово поле, д.1.

Здания казарм – образец архитектуры классицизма, построенные в 1817 – 1820 годах по проекту архитекторов Стасова и Тимофеева, являются доминирующими в ансамбле Марсова поля. Площадь застройки комплекса трапециевидной формы с тремя внутренними дворами более 87400 кв. м., объем 179190 куб.м. Длина фасада только по Марсову полю – 155 метров. Барельефы на аттиках главного и бокового фасадов выполнены по рисункам В.П. Стасова.

Проектом реконструкции предусматривается полная перепланировка зданий в пределах капитальных стен, с сохранением исторического облика всех фасадов и внутренних помещений, в которых сохранились элементы, представляющие художественную ценность. Объект является памятником архитектуры и монументального искусства.

Трех и четырехэтажные здания, изначально военного назначения в начале 20-го века были приспособлены для организации «Электроток» (впоследствии «Ленэнерго»). За период существования в казармах этой организации были осуществлены множественные внутренние перепланировки и переделки в т.ч. организация бомбоубежищ и производственных мастерских в подвальных помещениях. Специфика работы «Ленэнерго» потребовала изменения высотных отметок полов и потолков для прокладки многочисленных кабельных систем. Первоначальная структура внутренних помещений и коридоров была полностью изменена, разделена временными перегородками на большое количество незначительных по площади кабинетов. Исторические, сводчатые потолки закрыты подшивными в большинстве помещений.

Летом 2011 года компания «Триметари» была привлечена заказчиком для выполнения всего комплекса обмерных работ для дальнейшего проектирования.

Только применение технологии лазерного сканирования позволило выполнить полевой этап архитектурно-археологических обмеров фасадов поистине огромного здания за рекордно короткий срок — одну неделю. Контрольные обмеры, инициированные заказчиком в процессе проведения работ, показали, что максимальная погрешность составила менее 5 мм на всю длину фасадов.

Полевой этап — непосредственно лазерное сканирование фасадов — выполнялся бригадой из двух специалистов по сканированию и геодезиста. Нет сомнения, что аналогичный объем работ, выполняемый традиционными методами, потребовал бы нескольких месяцев интенсивной работы, установки строительных лесов, в частности для снятия шаблонов барельефов и во многом бы зависел от квалификации и опыта исполнителей, т. е. от человеческого фактора.

Камеральный этап обработки данных, в т. ч. выпуск томов проектной документации, включающих полный набор обмерных чертежей: фасады, кровля, фрагменты, детали и шаблоны (общим количеством около 60 листов) занял два с половиной месяца. Этот факт ярко свидетельствует о высоком качестве  первичных данных  и исчерпывающей информации, полученной при помощи сканирующей системы, позволяющих готовить проектную документацию в минимальные сроки без дополнительных обмеров и исправлений. Одна из особенностей лазерного сканирования, а именно наличие трехмерной виртуальной копии объекта в виде облака точек, позволяет свести необходимость домер и дополнительных выездов на объект к минимуму. Если требуется уточнить какой-то параметр, всегда есть возможность обратиться к трехмерной копии объекта, что называется, не вставая со стула.

Безусловно, лазерное сканирование фасадов зданий для создания обмерных чертежей  имеет большие перспективы. Высокая точность, непревзойденная детальность фиксации, трехмерность получаемых данных как нельзя лучше подходят для работы с объектами культурного наследия.

У вас есть возможность просмотреть полевые данные лазерного сканирования. Для просмотра данных сканирования на вашем компьютере необходимы:
— Internet Explorer версии 6.0 или выше;
— Плагин TruView от компании Leica Geosystems.

Если у вас уже всё установлено, просмотреть данные можно по ссылке.

Скачать бесплатный браузер Internet Explorer можно на сайте производителя — компании Microsoft.

Скачать бесплатную программу Leica TruView можно с сайта производителя — компании Leica Geosystems. Просмотр данных сканирования возможен только в браузере Internet Explorer не старше версии 6.0. Данные лазерного сканирования в Leica TruView отображаются с позиции сканера. Программа позволяет производить измерения, делать пометки, получать трехмерные координаты точек. Все изменения могут быть сохранены и переданы другим пользователям по сети.

Установка Leica TruView:
1. Скачайте файл установки TruView.
2. Запустите файл установки и следуйте указаниям мастера установки.
3. Убедитесь, что в Internet Explorer разрешен  запуск активного содержимого файлов:
    • На панели инструментов нажмите Сервис>Свойства обозревателя;
    • Выберите вкладку «Дополнительно»;
    • В параметрах «Безопасность» поставьте галочку напротив команды «Разрешить запуск активного содержимого файлов на моем компьютере»;
    • Нажмите кнопку «Применить».

После установки Leica TruView перейдите к просмотру данных сканирования.

Обмеры фасадов, измерения сканером и тахеометром

Обмеры фасадов зданий

Одним из важнейших компонентов зданий как архитектурных единиц, является фасад. Над этой частью сооружения проектировщики близкого или далекого прошлого часто работали усерднее всего. Именно экстерьер становится украшением не только объекта, но и улицы, на которой он находится, да и всего города в целом. Но как сохранить его в первозданном виде, в том, в котором его задумывали создатели? Нужен грамотно составленный проект, учитывающий все элементы фасада. А составить его можно лишь по высокоточным замерам, осуществляемым геодезистами. Справедливости ради стоит сказать, что обмеры фасадов исторических зданий – это не единственная сфера применения подобных работ. Составление архитектурного проекта на установку навесных вентилируемых фасадов и навесного оборудования, обновление экстерьера в ходе планового или капитального ремонта, создание цифровой модели здания для архивации, окончательный контроль за выставлением конструкций и деталей в проектное положение, и многое другое — список задач поистине широк. И для проведения геодезических работ необходимо привлекать только профессионалов, знакомых со спецификой геодезических обмеров и понимающих все тонкости и особенности. Компания «ГлавГеоСъемка» располагает всем необходимым – квалифицированными кадрами, высокоточным и современным оборудованием, а также мощным инструментарием для камеральной обработки данных.

Как осуществляются геодезические обмеры фасадов?

Итак, геодезические обмеры фасадов необходимы для получения точных данных о местоположении всех элементов экстерьера и для создания подробной цифровой модели этой части здания. Но какими инструментами пользуются специалисты? Наиболее популярными являются тахеометры – они отвечают всем требованиям и стандартам, ими достаточно просто оперировать, и конечная продукция получается достоверной и точной. Однако, есть несколько оговорок. Оператор тахеометра снимает менее 1000 точек в день, детализация будет не на высоте (все линии и площади в итоге сглаживаются до примитивов, где условно прямые линии принимаются за прямые, а условно ровные поверхности принимаются за ровные), а сложные элементы архитектуры будут переданы очень приблизительно. Соответственно, тахеометрическая съемка фасадов здания возможна либо на типовых или не изобилующих деталями зданиях, либо когда не требуется излишняя точность.

В случае, если съемке подвергается историческое здание, или же фасад имеет сложные формы и элементы, геодезисты используют трехмерный лазерный сканер. Это современное устройство автоматически получает координаты нескольких сотен тысяч точек в секунду, передавая все контуры с фотографической точностью. Данный метод рентабелен в тех случаях, когда приблизительных замеров недостаточно – нужен более комплексный подход. Это более дорогостоящая услуга, требующая более высокой квалификации исполнителя, а также более мощного компьютера и ПО для постобработки данных, поэтому заказ работы актуален, когда тахеометрическая съемка не обеспечивает должной подробности. Сканирование превосходит механический сбор данных не только в точности, но и в скорости – модель даже большого фасада с множеством деталей можно получить за считанные часы. Кроме того, после окончательной обработки всех сканов, у заказчика будет достаточно материалов, чтобы не вызывать специалистов еще раз – информация на 3D-модели считается избыточной, и геодезисты даже проводят некоторые манипуляции по удалению посторонних измерений. Обмеры фасадов сканером обязательны при реставрационных работах на объектах культурного наследия. Если здание имеет простую геометрию, без архитектурных изысков и сложных конструкций, то можно использовать электронный тахеометр.

Обмерные чертежи фасадов здания

Настоящих специалистов от простых исполнителей отличает умение не только собрать данные, но и обработать их, предоставив заказчику полноценный и наглядный отчет о проделанной работе. По результатам обмерных работ составляется обмерочный чертеж фасада – это наиболее распространенная продукция. На нем находят отражение контуры здания, все конструктивные (оконные и дверные проемы, элементы кровли, коммуникации и др.) и архитектурные (лепнина, колонны, фрески, навесы и др.) элементы. Материалы могут быть подготовлены в различных программах: AutoCAD, ArchiCAD и другие. Масштаб такой схемы – 1:50 или 1:100. В особых случаях эти цифры могут изменяться, например, если речь идет о протяженном или высоком сооружении, либо о небольшом коттедже. С помощью трехмерной компьютерной модели наружной части здания можно не только составлять проекты, но и подробно изучать особенности и детали фасада, не выходя из офиса. Такой подход значительно облегчает труд археологов и архитекторов, а также ряда других специалистов. Важно отметить, что изготовление чертежа фасада и трехмерной модели – это кропотливая работа, требующая значительного времени для обработки информации и формирования конечной продукции. Наши специалисты, будучи профессионалами своего дела, сопроводят обмеры фасадов от рекогносцировки до сдачи документации. Будьте уверены – вы получите квалифицированную помощь в составлении планов и моделей любой сложности.

7 Элегантный застекленный фасад, детали

Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку.

Застекленные фасады построены вокруг света и видов. Остекленные фасады бывают самых разных форм и размеров — от двойного остекления и стекла с низким содержанием железа до фриттованного стекла. Они также могут быть навесными стенами, где неструктурные внешние стены не несут никакой статической нагрузки от здания, кроме их собственного веса. В более общем плане, современные застекленные фасады часто строятся так, чтобы перекрывать несколько этажей, с учетом боковых нагрузок и колебаний.

Устойчивые к проникновению воздуха и воды, остекленные фасадные системы могут обеспечить способ смягчения условий окружающей среды, при этом открываясь для более широкого контекста. Следующие проекты демонстрируют ряд современных деталей застекленных фасадов, позволяя более глубоко взглянуть на продукты, производителей и производителей, которые воплощают эти проекты в жизнь. В качестве примеров систем остекления проекты иллюстрируют различные типы обрамления и установки, а также то, как современные застекленные фасады могут быть определены сегодня.

Novartis Office Building by WEISS / MANFREDI, Восточный Ганновер, Нью-Джерси, США

Модульные навесные стены от Union County Plate Glass Co.

Проект Novartis представляет собой онкологическое офисное здание площадью 140 000 квадратных футов в штаб-квартире Novartis в Северной Америке. Пять этажей открытых офисных рабочих зон соединены восходящей спиралью «гостиных» с видами на обширный кампус площадью 230 акров. Отмеченные деревянной отделкой, свободными пролетами колонн и стеклом с низким содержанием железа, «гостиные» обеспечивают общую основу для взаимодействия различных проектных групп.Основные рабочие области заполнены светом и настроены для максимальной гибкости и междисциплинарного сотрудничества. Облицованное ненесущей стеной из колеблющегося кислотно-травленого, отражающего стекла с низким содержанием железа, здание отражает пейзаж и представляет собой инновационную парадигму совместной работы.

Штаб-квартира JTI by Skidmore, Owings & Merrill LLP (SOM), Женева, Швейцария

Навесные стены изготовлены с использованием Josef Gartner GmbH

Дизайн

SOM для штаб-квартиры JTI основан на ссылках из контекста сайта, включая Женевское озеро и Альпы.Фасадная система с закрытыми полостями для проекта была разработана как уникальная модульная навесная стена, отвечающая требованиям европейских энергетических директив и рейтингу устойчивости Swiss Minergie. Система CCF состоит из тройного остекления на внутреннем слое и одинарного остекления на внешнем, образуя полость, объединенную с рулонной шторкой. Для получения дополнительных сведений о системе CCF ознакомьтесь с подробным объяснением SOM ​​на Architizer.

Elbphilharmonie by Herzog & de Meuron, Гамбург, Германия

Детали застекленного фасада производства Gartner и Guardian Glass

После десяти лет строительства, Эльбская филармония Herzog & de Meuron была завершена как концертный зал на 2100 мест в Гамбурге.Комплекс зданий включает в себя филармонию, зал камерной музыки, рестораны, бары, панорамную террасу с видом на Гамбург и гавань, апартаменты, отель и автостоянку. Построенный на вершине исторического склада, верхняя часть здания обернута изогнутыми стеклянными панелями, которые отражают окружающий город и небо. В то время как часть стеклянных панелей изогнута и перфорирована для создания отверстий, другие стеклянные панели фриттованы.

Учебный центр для студентов Университета Райерсона by Snøhetta

Изготовлено Guardian Glass

Разработанный Snøhetta и Zeidler Partnership Architects, учебный центр для студентов Университета Райерсона был вдохновлен историческими местами сбора, такими как Стоас и Агора в древней Греции; Задуманная как «библиотека без книг», дизайн создает естественные условия для групп студентов, чтобы они могли взаимодействовать и сотрудничать, а также учиться независимо.Проект представляет собой энергоэффективный фасад, который сочетает в себе высококачественную цифровую печать на стекле и керамике с более чем 1000 панелей Guardian SunGuard SuperNeutral 68 в сборке с тройным остеклением.

Pierres Vives от Zaha Hadid Architects, Монпелье, Франция

Навесные стены CF-50 от Reynaers Aluminium

Здание Pierres Vives объединяет архив, библиотеку и спортивный сектор департамента де л’Эро. Сформированное вокруг единой непрерывной оболочки здание создает плавную индивидуальность, которая отражается в стекле и непрозрачных поверхностях.Было использовано более тысячи крупных сборных железобетонных модулей, чтобы отразить поток колонно-балочной конструкции. Между ними простирается система навесных стен с алюминиевыми профилями Reynaers CW 70. Это решение было основано на существующей системе CW 50. Переконфигурированные системы потребовали проведения многочисленных детальных исследований, чтобы увидеть, как огороженный фасад будет работать со сборкой различных бетонных оболочек сложной формы.

Jaizkibel Student Dormitory by Otxotorena Arquitectos, Сан-Себастьян, Испания

Стеклянная ненесущая стена от UXAMA

Для этого проекта Otxotorena Arquitectos изобретательно восстановила односемейный дворец начала двадцатого века в Сан-Себастьяне, Испания.Расположенный в привилегированном месте с великолепным видом, архитекторы использовали эффектную стеклянную навесную стену, чтобы отразить и подчеркнуть доминирующее присутствие ландшафта. С одной точки зрения, здание выделяется историческими лепными украшениями и украшениями, а с другой — оно приобретает совершенно современный рефлексивный характер.

EY Center by fjmt, Сидней, Австралия

Навесная стена производства Permasteelisa

Система навесных стен с закрытыми полостями, построенная компанией fjmt, была первой в Австралии.Внешний вид здания состоит из цельного листа прозрачного стекла с низким содержанием железа, который свешивается перед герметичной герметичной полостью, свободной от пыли, которая содержит динамические деревянные жалюзи для затемнения. За системой двойного остекления скрывается прочный слой высококачественного изоляционного стекла. Кроме того, к другим функциям относятся гибридные охлаждающие балки, полностью светодиодная схема освещения и усовершенствованная система мониторинга энергии наряду с системой с закрытыми полостями.

Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку.

От больниц к жилью: детали конструкции фасада

От больницы к жилью: детали конструкции фасада

Detalle de la fachada de la Pathé Foundation. Image Cortesía de Renzo Piano Building Workshop ПоделитьсяПоделиться

• Facebook

• Twitter

• Pinterest

• Whatsapp

• Mail

https: //

www.archdaily.com/7/50-of-the-best-facade-construction-details

Фасад — визитная карточка архитектурного проекта, часто знаковый и узнаваемый элемент, который становится частью коллективного воображения.

Мы часто видим их на фотографиях и в произведениях искусства — например, в работах Андреаса Гурски или как часть съемок фильмов. Почти невозможно забыть розовый симметричный фасад «Будапештского отеля» режиссера Уэса Андерсона или даже в музыкальных клипах или обложках альбомов, как легендарный «Physical Grafitti» от Led Zeppelin.

+ 52

Одной из сложностей удовлетворительного изображения детали фасада является точка зрения. Какой вид / рамка лучше всего подходит для детали фасада? Это в разрезе, аксонометрии или виде в плане?

Мы выбрали 50 деталей фасада, чтобы показать различные подходы к этому типу представления, подчеркнув такие аспекты, как материальность, стыки, комфорт интерьера и цвет (среди других свойств, которые являются частью фасадов).

Villa el Libertador Príncipe de Asturias Municipal Hospital / Santiago Viale + Ian Dutari + Alejandro Paz

Деталь фасада больницы

Santa Fe de Bogotá Foundation / El Equipo de Mazzanti

Фасадная деталь Santa Fe of Bogotá Foundation

Virone Gribone Building / arquitectos

Фасадная деталь Gribone Building

Mahallat Residencial Building №3 / CAAT Studio

Фасадная деталь Mahallat Residencial Building

Star Engineers, Административное здание и фабрика / Студия VDGA

Фасадная деталь Haussmann Stories

Кирпичный дом / Ventura 9013 Arquite Фасад Arquite Здание

Дом из оптического стекла / Хироши Накамура и NAP

Деталь фасада Кахризак

Клубный дом Альтос-де-Сан-Антонио / Дутари Виале Аркитектос

Фасадная деталь The Iceberg Building

Транзитная станция Энгл-Лейк и Плаза / Брукс + Скарпа

Фасадная деталь Звезды Инженеры административный b Здание и фабрика

Расширение средней школы / SMS Arquitectos

Фасадная деталь кирпичного дома 2

Дом из оптического стекла / Хироши Накамура и NAP

Фасадная деталь Дом из оптического стекла c

Мраморный дом / Openbox Architects

Фасадная деталь Мраморный дом

Вертикальный дом / Miró Rivera Architects

Деталь фасада Вертикальный дом

Collage House / S + PS Architects

Фасад Collage House

Casa Geometrica / JOHO Architecture

Фасадная деталь Geometric House

BLM House / ATRIA Arquitetos

Фасадная деталь BLM House

Altos de San Antonio Clubhouse / Dutari Viale Arquitectos

Фасадная деталь Club House Altos of San Antonio

Angle Lake Transit Station and Plaza / Brooks + Scarpa

Фасадная деталь Angle Lake Transit Station и Plaza

Secondary School Extension / SMS Arquitectos

Фасад школы пристройка к зданию

Тобин Центр т. he Performing Arts / LMN + Marmon Mok

Деталь фасада Центр исполнительских искусств Тобина

Библиотека Стэплтона / Архитектор Эндрю Бермана

Деталь фасада Библиотека Стэплтона

Винодельня в Мон-Рас / Хорхе Видаль + Виктор Рахола

Деталь фасада Винодельня в Мон-Рас

г.Реконструкция и расширение начальной школы Занелла / Джулия де Апполония — officina di architettura

Деталь фасада Начальная школа Г.Занелла

Северо-Западный университет Райан — Атлетический центр Уолтера / Perkins + Wil

Деталь фасада Атлетический центр Северо-Западного университета

На детали: Текстильный фасад

Деталь фасада Регулируемый текстиль

Nest We Grow / Колледж экологического дизайна UC Berkeley + Kengo Kuma & Associates

Деталь фасада Nest We Grow

Nest We Grow / Колледж экологического дизайна UC Berkeley + Kengo Kuma & Associates

Деталь фасада Nest We Grow

Somriures / Masquespacio

Деталь фасада Somriures

ecoSuites, A Reed-Clad Hotel / Alex A. Tsolakis Architecture

Фасадная деталь ecoSuites, A Reed-Clad Hotel

Hive Hotel Реконструкция фасада / Preposition Architecture

Фасадная деталь Hive Hotel

Coallia — Residencia y Restaurante Social / Peripheriques Architectes

Фасадная деталь Coallia Residence and Restaurant

da Constituyuminada Facility Taller David Dana Arquitectura

Деталь фасада с подсветкой фасада

Олимпийская гандбольная арена Рио-2016 / Лопес Сантос и Феррейра Гомеш Arquitetos + OA | Oficina de Arquitetos

Деталь фасада Стадион для гандбола

Weill Cornell Medical College Belfer Research Building / Todd Schliemann | Ennead Architects

Деталь фасада Медицинский центр Cornell Weill

Sky Central / AL_A + PLP Architecture + HASSELL

Фасадная деталь Sky Central Building

1500 полупрозрачных пластиковых корзин образуют легкий фасад

Фасадная деталь 1500 полупрозрачных корзин

Gabriela Mistral Cultural Center / Cristián Fernández Arquitectos + Lateral arquitectura & disño

Деталь фасада Культурный центр

Kraanspoor / OTH Architecten

Фасад Kraanspoor

Штаб-квартира Вакко и Power Media Center / REX

Фасадная деталь Архитектура Штаб-квартира Vakko Фасад Nakko

3 деталь Нинбо

Казино Montrond-les-Bains / DATA architectes

Деталь фасада Казино Montrond-les-Bains

Предложение Пусанского оперного театра: Победитель 3-й премии / Henning Larsen Architects + Tomoon Architects

Деталь фасада Предложение Пусанского оперного театра

Районы Манхэттена 1/2/5 Гара ge & spring street Salt Shed / Dattner Architects

Деталь фасада Районы Манхэттена 1/2/5 Гараж

Морской павильон / Стефано Боэри Арчитетти

Деталь фасада Морской павильон

Лондонский музей дизайна / OMA + Allies and Morrison + John Pawson

Деталь фасада Лондонский музей дизайна

Кубические здания от NADAAA и Himma Studio Новое определение офисного пространства

Деталь фасада Кубические здания

Rifugio Monte Penna / Lucio Serpagli

Библиотека и учебный центр Венского экономического университета / Zaha Hadid Architects

Фасадная деталь Библиотека Венского экономического университета

Медицинский колледж Вейля Корнелла, Исследовательский корпус Белфера / Тодд Шлиман | Ennead Architects

Фасадная деталь Медицинский центр Корнелла Вейля

Pathé Foundation / Renzo Piano Building Workshop

Фасадная деталь Pathé Foundation

Примечание редактора: Эта статья была первоначально опубликована 21 декабря 2018 г. и обновлена ​​8 сентября 2020 г.

Венецианская биеннале архитектуры, 2018 — Drawing Matter

Адам Карузо и Хелен Томас

В ответ на тему биеннале Freespace , Caruso St John Architects организовали выставку, посвященную историческому богатству и социальной щедрости фасада. Независимо от того, является ли здание общественным или частным, независимо от его предполагаемого использования, его фасады должны вносить положительный вклад в общественную сферу и иметь способность эмоционально влиять на людей, которые могут иметь лишь мимолетные отношения со зданием.Хорошие здания, такие как таунхаусы в георгианском стиле и склады в викторианском стиле, со временем могут приспособиться к новому использованию, и хотя программа может быть мимолетной, именно физическое присутствие и имидж этих зданий лежат в основе формирования больших городов. Фасад слишком долго отсутствовал в архитектурном дискурсе.

• Многоквартирный дом, Биль-Бенкен, 2014-2020 гг.
• Многоквартирный дом, Фалькенштрассе, Мюнхен, 2014-2020 гг.
• Многоквартирный дом, Велфенштрассе, Мюнхен, 2014-2020 гг.
• Штаб-квартира Bremer Landesbank, Бремен, 2011-2016 гг.
• Город Hall, Pully, 2017
• Департамент биомедицины, Базельский университет, 2015-2018 гг.
• House in the Mountains, Tschiertschen, 2016-2018
• Многофункциональное здание, Europaallee, Цюрих, 2008-2013 гг.
• Многофункциональное здание, Антверпен , 2014-2019
• Многофункциональная башня, Хардтурм, Цюрих, 2016-2023 гг.
• Галерея Ньюпорт-Стрит, Лондон, 2005-2015 гг.
• Офисное здание, Эшер Висс, Цюрих, 2017-2020 гг.
• Офисное здание, Гроссер Бурста, Гамбург, 2014-2020 гг.
• Офисное здание, Рудольфплац, Кельн, 2015-2020 гг.
• Жилая башня А, Арау, 2017-2023 гг.
• Жилой башня D, Аарау, 2017-2023 гг.
• Многофункциональное здание St Jakob Stiftung, Цюрих , 2013-2018
• Музей детства Виктории и Альберта, Лондон, 2002-2007 гг.
• Спортивная арена ZSC Lions, Цюрих, 2012-2022 гг.
• Schoolhouse, Нойхаузен, 2017-2020 гг.

На выставке представлены фасадные чертежи ряда зданий. собственные проекты практики, некоторые из которых построены, а некоторые находятся в стадии разработки, в которых центральная тема — фасад и его связь с городом.Эти портретов на фасаде дополнены серией фотографий архитектора Филипа Хекхаузена, на которых показаны завершенные здания в их городской среде, а также изображения других городских ситуаций, которые повлияли на подход практики. Вместе они составляют коллекцию городских ситуаций, между которыми с первого взгляда выделяются здания Карузо Святого Иоанна. В центре комнаты находится большая скамейка, узорчатое сиденье которой отсылает к искусно оформленной поверхности городской площади.

• Newport Street, Лондон, 2018
• Riemeisterstrasse, Berlin, 2016
• Domshof, Bremen, 2016
• Gammel Kongevej, Copenhagen, 2018
• rue Jeanne d’Arc, Rouen, 2013
• Franziskanerplatz, Vienna, 2018
• Seestrasse, Zurich, 2018
• Neumarkt, Dresden, 2014
• Piazza Guglielmo Oberdan, Milan, 2018
• Deichtorplatz, Hamburg, 2018

© Philip Heckhausen

От пустого квадрата на чертеже фасада к реальности

Q — Могут ли только эти продукты решить проблемы, связанные с вводом солнечной энергии в застекленные здания?

Нужны ли дополнительные функции? Первый вопрос — это регулирование. Во Франции, например, терморегулирование RT 2012 по-прежнему разрешает потребление энергии, которое RT 2020 больше не допустит. Характеристики стекла могут быть усилены за счет защиты от солнца, в зависимости от ориентации фасада или условий окружающей среды. Стекло с селективным покрытием (защита от солнца + низкий коэффициент излучения) помогает повысить энергоэффективность здания, обеспечивая при этом оптимальный комфорт в течение всего года, независимо от колебаний температуры. Стекло помогает снизить потери тепла зимой и снизить потребность в кондиционировании воздуха в самые жаркие летние месяцы.Внутреннее пространство остается светлым, при этом поддерживается более приемлемая температура, чем при использовании стандартного стекла без покрытия.

Q — Рассматриваете ли вы разработку типов теневого стекла, такого как умное стекло?

Эти продукты предназначены для очень специфических применений, дороги и сложны в производстве. Пока их нет в нашем каталоге. Мы не исключаем их добавления, как только будет разработана экономичная и простая технология, но пока мы сосредоточены на разработке динамических стеклянных систем со встроенными шторами, которые проще в производстве и потребляют мало энергии для владельца здания.

Q — Как вы отвечаете требованиям архитекторов, которые хотят создать здание, основанное на эстетике и характеристиках?

Как перейти от «пустого квадрата» к фактическому продукту? Стеклянные изделия имеют тенденцию становиться обтекаемыми с точки зрения их характеристик, а иногда даже их внешнего вида. В Guardian Glass очень важны отзывы наших клиентов, поэтому мы постоянно работаем над нашим брендом стекла, чтобы соответствовать их требованиям, касающимся внешнего вида наших продуктов, а также их характеристик.Guardian Glass сотрудничает с отраслевыми партнерами, предлагая эффективные решения для остекления, полностью протестированные и одобренные для четко определенных областей применения и в качестве решений конкретных проблем. Наша цель — производить продукты, которые не только обладают наилучшими характеристиками, но и являются наиболее привлекательными в отрасли. Наши решения помогают архитекторам воплощать в жизнь свои самые вдохновляющие идеи, обеспечивая при этом гибкость, цвет и функциональность.

Q — Какую поддержку вы предлагаете во время разработки проекта?

Мы работаем напрямую с облицовщиками и предприятиями, в зависимости от ожиданий архитектора.Обычно они ищут нейтральное стекло. Мы не просто предлагаем продукт, а предлагаем решения, отвечающие потребностям проекта. Мы работаем над комбинированием нескольких покрытий для достижения желаемых характеристик. Одним словом, мы проводим исследования для клиентов. Мы не являемся консультантами по технической архитектуре, но мы предлагаем советы и рекомендации относительно наших продуктов и их приложений.

Q — Каково ваше направление в разработке новых продуктов?

Мы видим, что наблюдается тенденция к остеклению, которое либо слегка, либо достаточно отражает, с нейтральным серым или серебристым оттенком.Мы всегда работаем над тем, чтобы продукты были максимально нейтральными. Наши новейшие изделия имеют нежный серый цвет, который очень популярен среди архитекторов. Мы работаем над созданием продуктов, которые соответствуют требуемым характеристикам в строительной индустрии сегодня, а также обеспечивают привлекательный внешний вид. Например, наше новое солнцезащитное стекло с двойным серебряным покрытием серого нейтрального цвета соответствует современным архитектурным тенденциям в области стеклянных фасадов и окон.

— G&P Associates

Фасады

Мы провели сотни обследований фасадов для инженеров-реставраторов, застройщиков и владельцев.Ниже показан фасад с цветным облаком точек и основным рисунком фасада (Манхэттен, Нью-Йорк).

В Нью-Йорке местный закон 11/98 требует, чтобы здания более 6 этажей проверялись каждые 5 лет для обеспечения безопасности фасада. Если реальных планов фасада не существует, инженеры по восстановлению зданий могут нанять нас для лазерного сканирования и создания точных чертежей фасада.

Чертежи фасада могут быть низкодетализированными, когда показаны основные элементы фасада, или очень подробными, где точно отображаются все стыки и украшения из терракоты, мрамора или кирпичного раствора. Ниже показана построенная модель фасада в Revit (Манхэттен, Нью-Йорк) с подробными элементами. Модель использовалась инженерами-реставраторами Нью-Йорка для воссоздания поврежденных элементов.

Историческая документация фасада — еще одна причина задокументировать существующие условия. В Нью-Йорке, если зданию более 100 лет, от разработчиков требуется создать точные чертежи фасада. Эти рабочие чертежи затем передаются в Историческое общество Нью-Йорка.Ниже показан (Бруклин, Нью-Йорк) умеренно детализированный фасад:

.

Мы используем программное обеспечение AutoCAD, Revit и Rhino. Иногда заказчику требуется лишь минимальная детализация существующего состояния фасада. В других случаях заказчику требуется очень обширная деталь фасада в процессе сборки. Количество требуемых деталей может зависеть от нескольких переменных.

• Предусмотрено лазерное сканирование внутренних и внешних поверхностей для капитального ремонта здания.
• Предоставляется полная исполнительная модель конструкции BIM на основе данных сканирования.
• Строительная модель конструкции включала соединения колонн.
• Существующие условия Модель BIM северного и западного фасадов в соответствии с местным законом № 11 FISP Нью-Йорка и правилами и положениями Исторического общества Нью-Йорка.

Просмотреть больше изображений

---

• Проведено лазерное сканирование экстерьера для капитального ремонта здания.
• Предоставляется полная реальная модель фасада Revit и Rino BIM на основе данных сканирования.

Просмотреть больше изображений

---

Обследование существующих условий фасада здания, расположенного в Манхэттене, Нью-Йорк.

Показать больше изображений

---

• Лазерное сканирование наружных фасадов и крыш.
• Architectural Revit Построенные наружные фасады и крыши зданий для капитального ремонта и пристройки зданий.

Просмотреть больше изображений

---

• Лазерное сканирование интерьера и экстерьера здания, расположенного в Нью-Йорке.
• Внешний вид фасадов, крыш и полов в реальном состоянии.

Просмотреть больше изображений

---

• Предусмотрено лазерное сканирование внутренних и внешних поверхностей для капитального ремонта здания.
• Предоставляется полная исполнительная модель конструкции BIM на основе данных сканирования.
• Строительная модель конструкции включала соединения колонн.
• Существующие условия Модель BIM северного и западного фасадов в соответствии с местным законом № 11 FISP Нью-Йорка и правилами и положениями Исторического общества Нью-Йорка.

Просмотреть больше изображений

---

• 3D лазерное сканирование фасада высокого разрешения для капитального ремонта.
• Полный и точный Autodesk Revit для фасада, включая столбы, колонны, стекло и т. Д.

Просмотреть больше изображений

---

• Создана информационная модель здания (BIM) внешнего вида с использованием данных сканирования и существующих планов подрядчика по восстановлению фасадов в Нью-Йорке.
• Оказание услуг по 3D-лазерному сканированию восточных и западных чердаков мэрии Нью-Йорка для инженерной компании Нью-Йорка.
• Полная 3D-модель западной мансардной конструкции.

Просмотреть больше изображений

---

• Лазерное сканирование фасадной и строительной документации для проекта в Бостоне, Массачусетс.
• Полный фасад 2d-AutoCAD as построен для инженеров-реставраторов.

Просмотреть больше изображений

---

Обследование фасада в процессе строительства в Манхэттене, штат Нью-Йорк. Детализация умеренная.

Показать больше изображений

---

Обследование существующих условий фасада на улице Варик, Манхэттен, Нью-Йорк. Деталь фасада умеренная.

Показать больше изображений

---

• Изготовлены архитектурные чертежи экстерьера для пяти зданий на территории кампуса. Чертежи, извлеченные с лазерного сканирования, предоставляются по праймериз
• Изготовлены контурные карты внешних фасадов зданий 6 корпусов кампуса.

Просмотреть больше изображений

---

• Лазерное сканирование здания в Нью-Йорке.
• Поставляется комплектный 2d-AutoCAD фасад Как строят внешние фасады.
• Изготовлены планы 2 этажа исторической церкви.

Просмотреть больше изображений

---

• 2D-планы, фасады и поперечные сечения всей конструкции с использованием данных трехмерного лазерного сканирования.

Просмотреть больше изображений

---

Фасад, нарисованный тканью —

29. мая 2019

Фотография: Johh Horner

.

Существующий гараж в Кембридже, район Кендалл-сквер, штат Массачусетт, был обернут новым тканевым фасадом: сюрреалистическим рисунком прямоугольников и теней, созданным французским 2D.

Проект : Kendall Square Garage, 2019
Местоположение : Кембридж, Массачусетс, США
Architect : French 2D, Boston
Производитель : Facid North America
Продукт : Фасадная система из тканевой сетки с натяжным каркасом
Проектирование и установка : Design Communications, Ltd.
Площадь : 26 000 SF

Фото: Джон Хорнер

Кембридж, штат Массачусетс, расположенный через реку Чарльз от Бостона, известен прежде всего как оплот двух старейших университетов США: Гарвардского университета и Массачусетского технологического института.К северу от кампуса Массачусетского технологического института находится менее известная Кендалл-сквер, технологический центр, который был описан как «самая инновационная квадратная миля на планете» во многом благодаря близости Массачусетского технологического института и участию школы в развитии этого района. One Kendall Square, многофункциональный комплекс, состоящий примерно из десяти зданий, расположен в одном углу района, граничащего с жилыми кварталами на севере и западе и небольшой промышленной зоной на востоке. В свою очередь, существующий гараж в комплексе был обернут фасадом, дизайн которого, согласно французскому проекту Бостона 2D, делает его хорошим соседом для людей, которые живут и работают поблизости.

Фото: Джон Хорнер

В своем предыдущем воплощении гараж на Уан Кендалл-сквер имел одноэтажное кирпичное основание под открытым фасадом, выражающим стальную конструкцию и бетонные плиты уровней парковки. Неудивительно, что архитектура гаража была ориентирована на экономию, непреднамеренно получая некоторое выражение через шестиугольные отверстия в перемычках стальных балок. Новый внешний вид отличается от своего предшественника; Согласно заявлению компании French 2D, возглавляемой сестрами Андой и Дженни Френч, она «проявляется как гибрид между крупномасштабным полотном и функциональным фасадом».

Фото: Джон Хорнер

Графика, окружающая старый гараж, состоит из прямоугольников — имеется в виду окна? двери? прогнозы? — которые, кажется, отбрасывают тени одновременно в нескольких направлениях. В сочетании с разным размером прямоугольников узор не позволяет понять, что происходит за фасадом. Это гараж, промышленное здание или просто еще одна часть быстроразвивающегося технологического центра Кендалл-сквер?

Фото: Джон Хорнер

Применяемая в качестве фасадной системы с натяжным каркасом и сетчатой ​​тканью, производимой Facid North America, графическая сетка позволяет воздуху проходить через нее, что является важным фактором в гаражах, в которых нет механической вентиляции.Фасад также представляет собой полупрозрачную поверхность, которая позволяет дневному свету проникать в гараж и фильтровать виды изнутри. Дженни Френч объясняет в заявлении, как они «играют с отношениями между рисунком и зданием». Они взволнованы тем, что «видят изображение изнутри гаража и понимают, что теперь вы находитесь внутри рисунка». Не менее захватывающими для нас являются нестандартные платья, которые французы надевают, чтобы они служили масштабными фигурами на фотографиях или, как они это описывали, «свободными частями рисунка».«

Фото: Джон Хорнер

Фото: Джон Хорнер

Фото: Джон Хорнер

Чертеж: French 2D

Чертеж: French 2D

Сила фасада: французский 2D объясняет, как фасады являются акцентом на городском ландшафте | Новости

Что в фасаде? Для тех, кто не занимается архитектурой и дизайном, функция, важность и общность фасадов, играемых в застроенной среде, могут быть не столь очевидны.Но внешняя стена или «лицо» здания, на самом деле, играет решающую роль в передаче структурного дизайна здания, а также художественных замыслов дизайнера.

Поскольку внешний вид фасадов со временем кардинально изменился, став более гладким и обтекаемым, благодаря исследованию материалов и достижениям в строительных технологиях легко забыть о количестве деталей и намерениях, которые вкладываются в дизайн.

Нью-Йорк Гери. Изображение предоставлено Гери из Нью-Йорка

Театр Тара, спроектированный Аэдасом.Изображение Филиппа Вайла

Несмотря на эту тенденцию, особенно в шумных городских ландшафтах, фасады создают возможность для зданий быть громкими, внушительными, простыми или декоративными. Однако, независимо от их визуального замысла, фасады также могут побудить широкую публику взглянуть и заметить застроенную среду вокруг них.

Архитектурные методы и методы — не обязательно темы, которые можно легко объяснить и распространить среди общественности. Тем не менее, различные фирмы и студии продолжают использовать дизайн фасадов как способ связи и поощрения публики к тому, чтобы увидеть и испытать структуры вокруг них.Французский 2D, например, использует крупномасштабную строительную графику в качестве проектов, которые помогают представить эту графическую работу. В таких проектах, как Kendall Square, они борются с соотношением поверхности и объема, рисунка и здания.

Графический фасад Kendal Square от французского 2D. Изображение Джона Гомера

Задача создания графического фасада, предназначенного для обертывания существующего гаража, студия хотела изучить концепции того, как архитектурные чертежи могут использоваться в качестве «персонажей», чтобы играть вместе с визуальной перспективой существующей конструкции.После разговора с сестрами Дженни и Анда Френч обе выразили энтузиазм по поводу использования фасадов, чтобы показать, как можно создать визуальные отношения между крупномасштабным холстом и функциональным фасадом. «Мы использовали несколько масштабов, прозрачностей и фигур, чтобы поиграть с расстоянием, глубиной и характером». Компания Facid North America помогла создать фасадную систему с тканевой сеткой площадью 26 000 квадратных футов в сотрудничестве с Design Communications, которая занималась проектированием и установкой.

Дженни делится: «На самом деле это о том, чтобы увидеть вместе.Наша цель заключалась в том, чтобы увидеть, как мы можем создать графику, которая будет опосредовать поверхности ». Анда вмешивается:« Нас больше всего интересуют моменты напряжения в архитектурных и графических работах, когда возникает новая, воображаемая или вновь обретенная глубина, которая может изменить проект. . «

Крупный план графического фасада Kendal Square французской 2D. Изображение Джона Гомера

Известный как оживленный центр технологических компаний, оживленных арт-сцен и место, где люди могут пообедать и исследовать, Кендалл-сквер — это район, уже зарождающийся с визуальными стимулами.Однако сестры хотели сделать больше, чем просто создать «гаражное покрытие». Вместо этого студия стремилась разработать узор, который мог трансформироваться в разных масштабах и взаимодействовать с окружающей средой, отражая расположение проекта в жилом районе и растущем технологическом центре Кендалл-сквер. «В этом проекте мы играем с отношениями между рисунком и зданием», — делится Дженни. «В архитектурных чертежах есть масштаб деталей, и мы хотели показать, как масштаб может быть частью графики, используя воображаемые и воссозданные чертежи проекта. «

Дженни и Анда Френч сами рисуют масштабные фигуры в нестандартных платьях с тем же рисунком, что и фасад. Изображение Джона Гомера

«На самом деле мы выросли в этом районе», — делится Анда. «Мы помним, как в детстве ходили в кинотеатр и парковались в этой самой структуре парковки. Мы видели, как этот район изменился за эти годы. Так что для нас этот проект был немного личным». Оба обсуждают, как исследование фасадов не только меняет внешний вид забытых зданий, которые растворились в городском пейзаже, но и как фасады могут подчеркивать городской пейзаж за счет использования формы, цвета и узора.

Anda French стоит в гаражном парке, глядя сквозь графический фасад. Изображение Джона Гомера

На вопрос, поймут ли люди их дизайн, обе сестры объяснили, что они действительно сталкиваются с моментами непонимания. «Мы оба понимаем, что наша работа подпадает под множество категорий. С академической точки зрения, люди, знакомые с нашими подходами, понимают ее.

No related posts.
