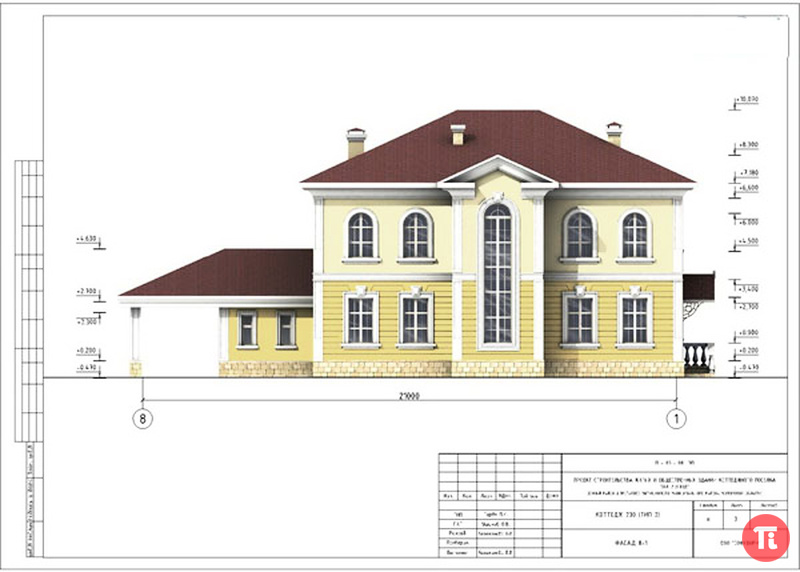

Чертеж фасада дома с размерами: Чертежи фасадов зданий

Чертежи фасадов зданий

Главная функция, которую выполняют чертежи фасадов зданий – это дать представление тем, кто их изучает и работает с ними о том, какой именно внешний вид имеет сооружение, каковы его архитектурные особенности, и в каком соотношении между собой находятся отдельные его элементы. Различают следующие разновидности фасадов:

Главный
Дворовый
Боковой (торцевой)

Главным фасадом в современном строительстве и архитектуре называется тот вид здания, который открывается на него со стороны площади или же улицы. Что касается других разновидностей фасадов, то их наименования происходят от их местоположения в самом здании. Как правило, в архитектурных проектах обозначаются фасады, расположенные со всех сторон строений. В тех случаях, когда фасады имеют сложную конфигурацию и располагаются не в одной, а в нескольких плоскостях, то их части, согласно действующим нормам и правилам, можно изображать на нескольких отдельных чертежах.

Если несколько (два и более) фасада здания являются абсолютно идентичными, то для них делается только один чертеж.

Чертежи фасадов зданий должны содержать изображения таких элементов, как:

Общий внешний вид сооружения
Расположение окон
Расположение дверей
Расположение балконов и лоджий
Расположение наличников

Чертежи фасадов панельных и крупноблочных зданий включают в себя также разрезку стен на панели и блоки.

Рабочие чертежи фасадов зданий обычно выполняются таким образом, что на них изображаются только крайние координационные оси без проставления между ними размеров. С правой и с левой стороны чертежей фасадов зданий проставляются высотные отметки уровня земли, верха и низа проемов, цоколя, верха кровли и карниза. То, как именно именуется тот или иной фасад, определяют крайние координационные оси, между которыми находится изображенный на чертеже участок строения.

Кроме того, допускается указывать наименование фасада здания находящейся на фасадной стене маркой оси (к примеру, «Фасад 1 – 7», «Фасад А – В», «Монтажная схема фасада 1 – 14» и т.д.).

Фасад жилого дома

При построении чертежей фасадов следует выбирать такой их масштаб, который был бы минимальным, но в то же самое время достаточным для того, чтобы показать проемы, рельеф стены, имеющиеся в ней отверстия и т.п. По возможности следует также указывать на этих документах пожарные лестницы, пандусы у ворот, деформационные швы, трубы наружного водостока, а также жалюзийные решетки (в том числе и те, что устанавливаются вместо оконных переплетов). При помощи штриховки выделяют те участки стен, для выполнения которых используются материалы, отличающееся от тех, что применяются при сооружении или отделке строения. Для изображения монтажных проемов используются штриховые линии.

В тех случаях, когда на фасаде здания есть сложные участки, то они изображаются в более крупном масштабе, отдельно (то есть вычерчиваются фрагменты фасадов).

Фасад производственного здания

При вычерчивании фасадов зданий все построения должны выполняться в следующей последовательности:

Внешний контур здания

Нанесение координационных осей, обозначение общего контура строения, а также (если таковые имеются) его выступающих частей.

Архитектурные элементы фасада

Нанесение дверных и оконных проемов, плит козырьков над входами, балконов, карнизов, а также прочих имеющихся фасадных элементов.

Разработка фасада дома

Нанесение дверей, оконных переплетов, балконных ограждений, расположенных на крыше дымовых и вентиляционных труб, проставление знаков высотных отметок.

Разработка фасадов здания

Далее производят проверку того, соответствует ли фасад разрезам и плану, и осуществляют его окончательную обводку. Если здания являются крупноблочными или панельными, то между блоками и панелями прочерчиваются швы.

Для изображения видимых контуров на чертежах фасадов применяется сплошная тонкая линия. Для проведения линии контура земли, можно использовать выходящую за границы фасада утолщенную линию.

Создание чертежа фасада здания — ортогональной проекции здания, сделанной на вертикальную картинную плоскость.

Задачу получения чертежа фасада необходимо рассматривать не только применительно к созданию обмерных чертежей именно фасадов зданий, строений или сооружений. Ведь что такое чертеж фасада? — это ортогональная проекция здания, сделанная на вертикальную картинную плоскость. Т.е. внешний облик «стены» / некой плоскости с выступающими или, наоборот, углубленными элементами оформления, отраженный на одной проекционной плоскости. Получается, что принцип построения, правила и нюансы, применяемые для создания чертежа фасада, применимы и к созданию чертежей разверток стен, и заднего плана разрезов, и, например, масштабной скульптурно-декоративной композиции (барельефа или горельефа).

В отличие от плана, фасад передает изображение вертикальной плоскости объекта и предлагает нашему вниманию вид, который имеет близкое сходство с видом объекта с натуры. И хотя чертеж фасада вертикальной плоскости, по сравнению с планом или разрезом, очень похоже отражает воспринимаемую нами реальность, но он не способен передавать пространственную глубину, присущую чертежам, сделанным в перспективе.

Однако, именно чертеж вертикальной плоскости фасада, как ортогональной проекции на плоскость, позволит передать точные геометрические параметры объекта. Глубину, рельеф и прочие пространственные характеристики передадут уже разрезы, детали с сечениями и трехмерные модели.

Фасадом называется ортогональная проекция сооружения на вертикальную картинную плоскость, расположенную параллельно одной из основных сторон этого сооружения.

Вычерчивая фасад какого-либо объекта, нужно передавать глубину, кривизну или покатость с помощью графических средств.

Фасад здания — это ортогональная проекция здания, сделанная на вертикальную картинную плоскость. Он представляет внешний облик сооружения, отраженный на одной проекционной плоскости. На фасаде выделяются внешние вертикальные плоскости здания, расположенные параллельно картинной плоскости, определяются его очертания в пространстве. В некоторых случаях на чертеже фасада может быть показана фактура отделочных материалов, а также размещение, и типы и размеры оконных и дверных проемов.

1.— чтобы показать связь здания и окружения, в чертеж фасада следует включать разрез участка земли, на котором стоит здание. Этот вертикальный разрез обычно делают на некотором расстоянии от фасада здания. Это расстояние варьируется в зависимости от того, какую информацию мы хотим включить в чертеж фасада здания, и от того, насколько окружающий контекст может помешать восприятию формы и деталей здания на чертеже.

2. — обычно картинная плоскость располагается параллельно одной из основных сторон здания. Это дает возможность на всех плоскостях, параллельных картинной плоскости, сохранять размер, форму и пропорции здания.

3.— любая искривленная или наклонная по отношению к картинной плоскости плоскость будет искажаться на чертеже.

Размещение и ориентация фасадов здания на чертеже.

Мы можем логически связать друг с другом серию фасадов здания, развернув определенным образом вертикальные картинные плоскости, на которые они были спроецированы. Можно разместить чертежи в определенной последовательности по горизонтали или связать их в одну композицию, расположив чертежи фасадов вокруг плана крыши.

• Если есть возможность, расположите ортогональные проекции таким образом, чтобы точки и размеры можно было легко переносить из одного вида в другой. Эта связь не только облегчит построение чертежей, но и сделает их более понятными. Например, начертив план, вы можете перенести горизонтальные размеры по длине вертикальными линиями на чертеж фасада.

Таким же способом можно проецировать вертикальные размеры по высоте горизонтальными линиями с одного фасада на другой или на несколько смежных фасадов.

В архитектурной графике ориентирование здания по сторонам света является важным с той точки зрения, как солнечное освещение и другие климатические факторы могут повлиять на проект здания, поэтому очень

часто фасад здания называют в соответствии с ориентацией плоскости фасада

: например, плоскости северного фасада смотрят на север. Если смещение от главного направления составляет менее 45°, то можно использовать условный «север», чтобы избежать многословных обозначений фасадов строения.

Если на строительной площадке здания есть какие-либо особенности, то фасад можно назвать согласно этим особенностям, например, если фасад здания выходит на главную улицу, то его можно обозначить как «главный уличный фасад», или фасад, который виден со стороны сада, можно назвать садовым фасадом.

Масштаб и детали фасада здания.

Обычно фасад здания вычерчивают в том же масштабе, что и план этажа. Для крупных зданий и комплексов используют более мелкий масштаб.

• Чем крупнее масштаб фасада, тем больше деталей должно быть отражено.

• Следует уделить особое внимание деталям фактуры или внешней отделки стен, кровельных материалов, элементов оконных и дверных проемов. Для выполнения крупномасштабных чертежей фасадов, чрезвычайно важно иметь подробные знания о конструкциях здания. Чтобы получить более полную информацию о строительных материалах, обратитесь к каталогам производителей.

• И, как всегда, включайте в чертеж фасада здания человеческие фигуры, чтобы передать масштаб изображаемого пространства.

Пространственная глубина на чертеже фасада здания.

На ортогональной проекции размер проектируемой линии или плоскости остается неизменным независимо от расстояния, на котором они располагаются от картинной плоскости. Поэтому для передачи глубины нужно использовать линии разной толщины или менять тон линий.
Выбор техники зависит от масштаба, в котором выполняется чертеж фасада, используемых чертежных принадлежностей и способа изображения материалов, из которых выполнена отделка стен.

• На окончательном чертеже относительную глубину плоскостей можно передать линиями разной толщины.

Это фасад здания, который вычерчен линиями одинаковой толщины.

На этом чертеже для передачи соответствующей глубины использовались линии разной толщины.

1.— самой жирной линией обозначен разрез поверхности участка перед зданием, линия разреза поверхности простирается за пределы здания, этот прием используется для описания топографических особенностей местности.
2.— жирной линией обозначают плоскости, расположенные ближе к картинной плоскости.
3.— чем больше расстояние объекта от картинной плоскости, тем тоньше и светлее должны быть линии.
4.— самыми тонкими линиями обозначают детали отделки стен здания. Эти линии не указывают на какие-либо изменения формы, они просто передают фактуру наружной поверхности.

На чертеже фасада изображаются три графические зоны:

передний план — пространство между плоскостью сечения и фасадом здания,
средний план — изображение самого здания, и
задний план — небо, элементы ландшафта или какие-либо конструкции, находящиеся позади здания.

Изображая графически глубину пространства, можно передать особенности материала и фактуры поверхностей более отчетливо.
Четкость и ясность изображения деталей привлекает внимание к тем частям здания, которые расположены очень близко к картинной плоскости.
Контуры наиболее отдаленных форм и поверхностей, находящихся на заднем плане, следует чертить тонкими линиями.

Источник:

книга: Архитектурная графика
Изд-во Астрель — М. :АСТ, 2007. Перевод на русский язык, 2006
Литература учебная.
Автор: Франсис Д.К. Чинь

Введение: Первое издание этой книги знакомило студентов с разнообразными инструментами для рисования, техниками черчения и условными обозначениями, принятыми в проектировании. Автор первого и последующих изданий пытался в простой и доступной форме объяснишь основные методы архитектурной графики. В четвертом издании, при сохранении доходчивости и наглядности подачи изучаемого материала, были внесены некоторые существенные изменения.

—
