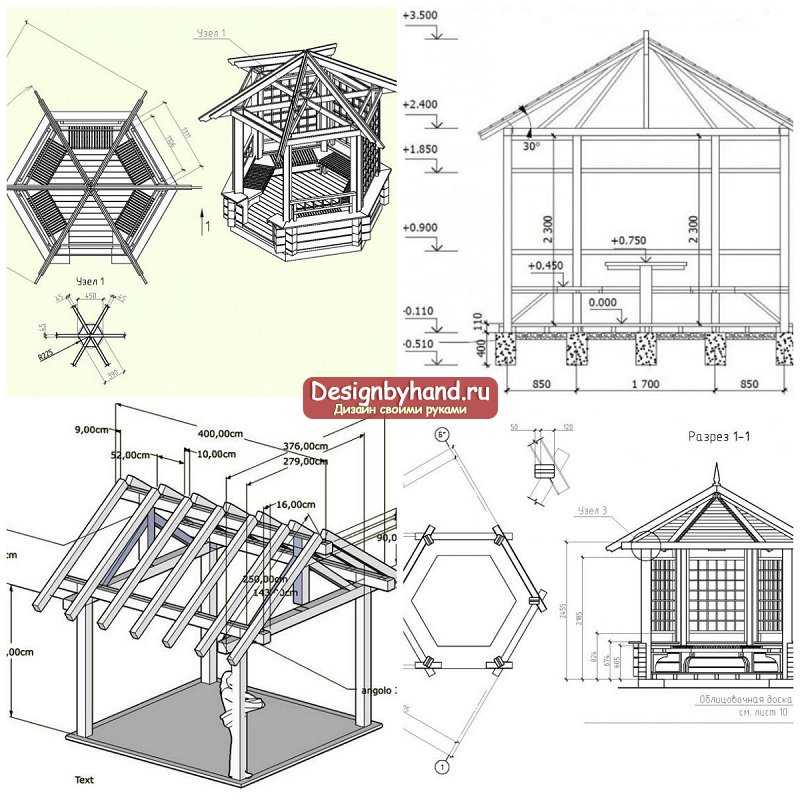

Чертежи и размеры беседки для строительства

Изначально планируя строительство беседки, нужно сразу определиться с формой и размерами будущей конструкции по отношению к площади участка. Продумайте, как часто вас посещают гости, и сколько раз вы собираетесь с семьей на свежем воздухе. От этого зависит выбор будущей постройки, размеры беседки для разного количества людей и форма.

Содержание

1. Как выбрать правильные габариты для разных форм?
2. Для прямоугольной или квадратной формы
3. Пример деревянного летнего павильона для отдыха
4. Оптимальные цифры для шестиугольной формы
5. Стандартные пропорции восьмиугольной постройки
6. Пятиугольная беседка, размеры для пропорциональной и вытянутой формы
7. Оптимальные цифры для малогабаритной конструкции
8. Пропорции сложной конструкции с мангалом
9. Оптимальные пропорции, таблица
10. Примеры востребованных моделей с чертежами, наброски схем с габаритами
11. Пример с бревенчатым павильоном и барбекю
12. Пропорции и чертеж проекта беседка-кухня
13. Отличный пример металлической конструкции
14. Надежная кирпичная композиция, пример эскиза
15. Почему так важен правильный выбор габаритов?

Как выбрать правильные габариты для разных форм?

Беседку можно строить любой площади, если вам позволяет ваш загородный участок, но, выбрав правильные пропорции, вы сможете гармонично оформить свой ландшафт.

Оптимальные габариты для вашей беседки

Для прямоугольной или квадратной формы

Квадратные или прямоугольные постройки являются одними из самых практичных. Если вас интересует больше надежность, а не красота, то данная форма – это самый лучший вариант, которая проще всего используется на практике в отличие от многоугольной конструкции. Что касается вместительности, то и здесь есть неоспоримое преимущество.

Простая постройка для 20 человек (12 кв.м)

Оптимальный размер беседки прямоугольной формы:

1. Дины сторон: 300х400 см.
2. Высота: 210-220 см.
3. Общая площадь: 12 кв.м.
4. Вместительность: 20 человек.

Еще одна прямоугольная модель

Примечание. Можно сделать прямоугольную конструкцию меньше, к примеру, подобрать размеры беседки для дачи на восемь человек: 250х250 см или 300х300 см.

Пример деревянного летнего павильона для отдыха

Рассмотрим каких размеров должна быть беседка на основе каркаса из брусьев прямоугольной формы, предназначенная для отдыха в теплое время года.

Проект в нескольких проекциях с пропорциями

Обратите внимание на узлы соединения, где должны быть указаны способы крепления и подробности цифр.

Схема крепежных элементовПодробности несущего основания

Планируем стены с парапетом из решеток. В схему входят и способы крепления к каркасу.

Ограждение и крепежные элементы

Переходим к стропильной системе, именно с верхней обвязкой.

Беседка своими руками размеры стропильной системы

Примечание. Материалы следует покупать с небольшим запасом, так как во время строительных работ обязательно возникает форс-мажор.

Готовая стропильная система с двухскатной кровлей

Оптимальные цифры для шестиугольной формы

Это еще один из классических вариантов, который предпочитают пользователи. Такой проект с прямоугольной формой экономный по затратам и простой в изготовлении. Для сборки идет стандартный набор деталей: все по 6 (стойки, треугольники для кровли и секции ограждения).

Шестиугольный павильон

Рассмотрим размеры беседок для дачи в шестиугольном исполнении, примерно на 10 персон:

1. Расстояние между противоположными углами: 290 см.
2. Ширина: 250 см.
3. Высота/полезная высота 280/220 см.
4. Длина одной боковины: 145 см.
5. Общая площадь 6,5 кв.м.

Примечание. Такая постройка вполне украсит небольшой участок загородного дома.

Большие размеры уличной беседки с мангалом

Примечание. Деревянный проект возводится на столбчатом фундаменте из кирпича, стойки можно установить в 2-х вариантах, как под углом, так и строго вертикально.

Так выглядит столбчатый фундаментВариант декорирования

Рекомендуемый материал по теме: Готовимся к сезону: красивые беседки своими руками.
Существует мнение, что беседка должна присутствовать на каждом дачном участке. А если она построена своими руками, то однозначно, она станет любимым и прекрасным местом для отдыха в тихие вечера в кругу родных и близких людей. Красивые беседки (своими руками) гарантированно вписываются в ландшафтный дизайн участка. Смастерить такое сооружение с душой и любовью способен только мастеровой хозяин.

Стандартные пропорции восьмиугольной постройки

Для восьмиугольной «берлоги» подойдут следующие размеры садовой беседки: длина сторон 266 см, по диагонали 376,2 см.

Пример с 8 углами строения

Пятиугольная беседка, размеры для пропорциональной и вытянутой формы

Такая форма подойдет для категории людей, которые предпочитают нестандартные решения. Конструкция такого плана встречается не только с одинаковыми пропорциями, но и вытянутой формы. Можно выбрать размер 500х500 см или 500х300 см.

Пятиугольная конструкция 5х5

Примечание. Если павильон имеет пропорциональную форму, то одна сторона предусматривает 1,46 см. В центре конструкции с такими пропорциями вполне поместится небольшой круглый стол для посиделок.

Оптимальные цифры для малогабаритной конструкции

Такая постройка выглядит, как небольшой садовый домик и предназначена максимум для 6-х человек. Павильоны изготовляются или полностью из дерева, или комбинированного плана (каркас выполнен из металла).

Примечание. Если у вас небольшая семья и малая площадь участка, то это наиболее оптимальное решение вопроса.

Готовый чертеж для стандартной постройки

Есть два варианта беседки для дачи, размеры для 4-х и 6-ти персон:

• Первый вариант, 1,50х1,50 м.
• Вторая конструкция, 2х2 м.
• Стол с размерами: 0,80х1,20 м.
• Скамейка, шириной 0,60х0,80м.

Обратите внимание. Такая постройка предусматривает любые пропорции. Если ваша площадь участка просторная, но вы предпочитаете скромную «берлогу», то это именно тот вариант, который нужен.

Пропорции сложной конструкции с мангалом

Любая беседка, даже небольших размеров может предусматривать наличие мангала. Не исключением является и деревянный павильон. Но при этом уделяется особое внимание правилам пожарной безопасности. От мангала должно быть расстояние не менее 300 см.

Проект с габаритами постройки с барбекю

В этом случае размеры садовых беседок из дерева должны быть достаточно большими, не менее 24 квадратов (600х400 см). Но, как правило, павильоны предусматривают любую форму с классической крышей.

Отличная беседка на 8 человек, размеры

Оптимальные пропорции, таблица

Стандартное решение вопроса	1.     Шестиугольная конструкция, по диагонали 290 см. 2.     Расстояние между противоположными гранями 250 см. 3.     Ширина одной стороны 145 см. 4.     Высота до крыши 220 см. 5.     Общая площадь 6,5 м2. 6.     Вместимость на 10 человек.
Овальная шестигранная постройка	Овальная шестигранная беседка с размерами: 1.     По диагонали 350 см, по ширине 250 см. 2.     Ширина грани 205 см. 3.     Высота 220 см, в коньке 280 см. 4.     Общая площадь 8 м2. 5.     Вместительность 12 персон.
Шестигранная овальная по основанию	1.     Диагональ 430 см. 2.     Ширина 250 см. 3.     Ширина длинной стороны 285 см. 4.     Высота 220 см. 5.     Общая площадь 9,5 м2. 6.     Вместительность 14 персон.
Габариты прямоугольного павильона	1.     Длина 420 см. 2.     Ширина 290 см. 3.     Высота 220 см. 4.     Площадь 12 м2. 5.     Вместительность 20 персон.
Стандартная прямоугольная постройка	1.     Длина/ширина 290 см. 2.     Высота 220 см. 3.     Общая площадь 8,5 м2. 4.     Вместительность до 16 персон.
Восьмиугольная, оригинальная	1.     Ширина 154 см. 2.     Диаметр 402,4 см. 3.     Диаметр кровли 443 см. 4.     Вместительность до 16 персон.

Примеры востребованных моделей с чертежами, наброски схем с габаритами

Беседка с размерами и правильно подобранными чертежами позволит качественно распланировать важные элементы внутри конструкции:

1. Мебель.
2. Осветительные приборы.
3. Двери и окна.
4. Возможность расположения мангала.

Примечание. Правильно выбранная категория беседки, размеры и чертежи помогут с точностью определиться с качеством и количеством строительных материалов.

Приведем пример с деревянной конструкцией

Для того чтобы сделать верный чертеж для своей постройки самостоятельно, понадобится инструкция, которой нужно придерживаться и следовать определенным правилам:

1. Первым делом определяем и замеряем место, отведенное для строительства нашей конструкции.

Примечание. Пропорции павильона на чертеже должны быть меньшей площади, чем заготовленная под нее площадь на участке.

Эскиз в 3д

2. После создания эскиза будущей постройки воспроизводим фронтальную проекцию с точными размерами.

Обратите внимание. Выбрав сложную модель с большим мангалом и массивной мебелью к чертежам прикладывается еще один план «вид сверху».

3. Отдельно выполняется планирование несущего основания.

Фундамент беседки чертежи и размеры

4. Чертим стены и мебель. На этом же этапе предусматриваются места для оконных и дверных полотен.

Подробный чертеж с габаритами

5. Далее рисуется кровля беседки для дачи с размерами.
6. Разметка мест с подробностями расстановки электрических элементов.
7. Расставляем мебель по своим местам.

Распределяем места для мебели

Обратите внимание. Если планируется строительство закрытой конструкции, то нужно в обязательном порядке предусмотреть вентиляционное устройство.

Пример с бревенчатым павильоном и барбекю

Рассмотрим интересную рубленную дачную композицию с небольшим мангалом. Такой проект хоть и небольшой, но достаточно надежный.

Рубленная беседка, размеры

Для такой беседки рекомендуется составить дополнение к планированию.

Дополнительный чертеж

Пропорции и чертеж проекта беседка-кухня

Это интересная модель, которая встречается довольно часто, поэтому стоит о ней упомянуть. Это отличный вариант для проведения спокойных семейных вечеров.

Готовый план с мебелью и другими нюансами

Отличный пример металлической конструкции

Многие владельцы загородных домов предпочитают строго металлические изделия. Размеры садовых беседок из металла и чертежи не менее важны, чем для деревянных изделий. Если говорить о конструктивности, то такие постройки рисуются намного проще.

Готовая модель 3х4 с размером и схемой

Многогранная металлическая беседка чертятся чуть сложнее, но возводятся быстро.

Готовая композиция в сборке с размерамиГотовая конструкция восьмиугольной постройки

Также довольно популярной является и восьмиугольная постройка. Она может воспроизводится не только из металла, но из дерева и поликарбоната.

Надежная кирпичная композиция, пример эскиза

Это надежная основательная конструкция и фактически всегда дополняется мангалом, печкой или барбекю. В большинстве случаев беседки строятся закрытого типа с отоплением.

Огромная комплексная закрытая модель

Почему так важен правильный выбор габаритов?

От пропорции материалов зависят и размеры отходов, которые так важно учесть во время строительства:

1. Чаще всего во время строительных работ используются материалы со стандартными цифрами, которые и выпускаются стандартной длины.
2. Если не учитывать обрезки сырья не пригодные для дальнейшего строительства, то можно столкнуться с расточительством.

Обратите внимание. Отечественный деревянный брус выпускается, кратный 2-м или 3-м метров. Если нужно чтобы метр бруса стал незатронутым, то размер беседки должен быть 6х4 или 3х4 метра.

Многое зависит от размеров

От правильных пропорций зависит гармония ландшафтного дизайна:

1. Размеры беседок не должны быть слишком большими, или наоборот маленькими. В обоих случаях будет нарушена внешняя гармония.
2. Опираясь на мнение высококвалифицированных специалистов, для среднего участка оптимальный размер: 15 м2, с высотой архитектурной формы до 270 см.

Именно такая модель позволит обзавестись мебелью и при этом останется место со спины сидящих гостей. Для количества персон 3-5 человек оптимальное решение беседки, это диаметр от 3-х метров и выше. Рекомендуем посмотреть видео и выбрать нужный размер для своей конструкции, стройте с удовольствием.

Проект беседки от чертежей до крыши

Проекты и чертежи беседки с мангалом своими руками: видео-инструкция, фото

Текущий рейтинг статьи:

Статьи

Расположенная на собственном участке комфортная беседка даёт возможность осуществления чудесного отдыха на свежем воздухе. Время провождение будет в разы приятнее и разнообразнее при наличии в постройке мангала или барбекю.

Во время строительных работ для наиболее рационального использования полезного пространства следует заранее создать чертёж проекта. Тогда получится организовать всё наиболее удобно для комбинирования процессов готовки и отдыха небольшой или большой, в зависимости от размеров конструкции, компании.

Фото беседки с барбекю

Создаём чертёж

Чертежи и проекты беседки с мангалом могут иметь самый разнообразный вид, но самыми важными всегда остаются следующие моменты:

• Правильная реализация дымоотвода. Разъедающий глаза и провоцирующий кашель дым наверняка испортит весь отдых.

Правильный дымоход, установленный над мангалом

• Расположение стола в беседке. Во-первых, это вполне может быть самый габаритный объект в беседке. Во-вторых, это вспомогательный элемент для готовки. В-третьих, именно здесь будет проходить и застолье.

Место сборки отдыхающих

• Место хранения топливных материалов. Должно быть укрыто от возможного попадания влаги, близко расположено к самому мангалу и в то же время быть малозаметным и не мешать посетителям.

Совет: рекомендуется предусмотреть размещение дровника непосредственно под топочной частью. Это будет соответствовать всем предъявленным требованиям: сухо, удобно и никому не мешает.

Элегантное решение для расположения дровницы

• Источник воды, как того требует санитарная инструкция. Им может вполне стать уличный умывальник.

Умывальник с раковиной в беседке

Теперь рассмотрим, как создаются чертежи беседок с мангалом своими руками.

Статьи по теме:

• Проект беседки с барбекю: чертежи с размерами
• Проекты беседок: чертежи и фото
• Мангалы для беседки

Каркас

Чертеж беседки с мангалом своими руками: каркас

Главным условием возведения каркаса является прочность. Выбор материала влияет и на конструкцию крыши, и на возможность использовать строение в зимний период.

Боковой чертёж с учётом размеров и расположения будущей крыши

Наилучшим вариантом будет использование оцинкованной профилированной трубы в качестве скелета беседки. Ребра жёсткости такого материала позволят выдержать на себе значительный вес. К тому же цена его доступна даже для ограниченного бюджета.

Образцы профилированной трубы

Можно строить сразу основательное здание из кирпича или бруса с прочным ленточным фундаментом. Выйдет дороже, но с лёгкостью будет использоваться круглый год.

Кирпичная беседка с мангалом своими руками с чертежами

Совет: если оконные проёмы закрыть стеклом или поликарбонатом, то комфортно будет отдыхать в беседке и в непогоду.

На этапе планировки каркаса у вас есть прекрасная возможность распланировать положение дымохода, размещение стола, дровницы и рукомойника. Которые, как было уже ранее упомянуто, играют очень важную роль в дальнейшей функциональности объекта.

Примерно так могут выглядеть чертежи беседок с мангалом своими руками

Статьи по теме:

• Беседка из кирпича своими руками
• Зимние беседки
• Беседка с камином

Крыша

Подробная схема проведения кровельных работ

Крыша беседки – это нечто большее, чем верхняя часть здания, и выполняет следующие функции:

• Защищает от выпадающих осадков. Наслаждайтесь чашечкой горячего чая во время проливного ливня.
• Предохраняет от прямых солнечных лучей, предоставляя желанную прохладу в жаркий летний полдень.
• Дополняет интерьер вашего садового участка. Множество дизайнерских решений может с помощью крыши превратить обычную беседку в произведение искусства и неотъемлемую часть окружающего пейзажа.

Приобщение с помощью кровельных работ к азиатскому стилю

На этом этапе также необходимо позаботиться о надёжном дымопроводе, чтобы газообразные продукты горения выходили за территорию постройки и не мешали её посетителям.

Чертежи беседки с мангалом из кирпича и правильно спроектированным дымоходом

Распространённые формы крыши:

• Шатровая. Самая красивая и изысканная структура. Имеет сложную реализацию, но выглядит очень эстетично.

Необычная многогранная крыша

• Куполообразная. Очень хорошо вписывается рядом среди деревьев, имеющих пышные кроны.

Беседка похожая на гриб

• Односкатная. Самая дешёвая, но оставляющая одну сторону плохо защищённой от ветра и возможных осадков.

Совет: односкатный тип крыши рекомендуется использовать в случае примыкания постройки к жилому дому. Тогда у вас получится и сэкономить, и полностью защититься от непогоды.

Вполне достаточно крыши с одним скатом

• Двухскатная. Наиболее распространённая и оптимальная в сочетании цены и практичности кровля.

Зимняя беседка с надёжной двухскатной крышей

Помимо формы большое значение имеет и материал покрытия, который тоже следует отметить на чертеже. Так как от него зависят балки перекрытия.

Наиболее часто используются для кровли беседки с мангалом:

• Поликарбонат. Дешёвый, устойчивый ко всем агрессивным воздействиям природы и лёгкий в установке материал. Имеет множество различных оттенков и применяется для конструкций любых форм.

Дешёвый и компактный проект из профильных труб и поликарбонатной крышей

• Битумная черепица. Не требует усиленной стропильной системы и необычайно красива. Подходит также для любых форм, но стоит относительно дорого.

Элегантное строение с мягкой кровлей

• Металлочерепица. Надёжный, доступный в цене материал, но подходит лишь для крыш, имеющих один или два ската.

Схема монтажа металлочерепицы

Статьи по теме:

• Вытяжка для мангала
• Закрытая беседка с мангалом
• Мангал с дымоходом

Вывод

Беседка из бруса с мангалом – это прекрасное место для отдыха весёлой компанией. Перед постройкой такого здания необходимо составить чертёж для того, чтобы определиться со строительными материалами, обозначить расположение наиболее значимых элементов и выбрать подходящую конструкцию крыши.

Качественный полный чертёж шестиугольной беседки

Видео в этой статье предоставит вашему вниманию дополнительные материалы. Будьте внимательны, и у вас всё получится!

Добавить в избранное Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме

4×8 Навес для гриля-барбекю Чертежи

Этот пошаговый проект по обработке дерева своими руками представляет собой примерно Навес для гриля 4×8  планы . В проекте представлены инструкции по строительству навеса 4×8 ​​для вашего гриля из дерева с уклоном крыши 4:12. Если вы хотите защитить свой гриль из нержавеющей стали от дождя, вам следует подумать о создании простой деревянной конструкции. Обязательно ознакомьтесь с остальными планами , чтобы увидеть альтернативы и другие проекты для вашего сада.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

4 × 8 планы барбекю для гриля

Building-A-4 × 8-Bbbq-Shelter

. СПИСКИ РАЗБЛОКИРОВКИ

Инструменты

 Молоток, рулетка, угольник для обрамления, уровень

 торцовочная пила, дрель, отвертка, шлифовальный станок

 защитные перчатки, защитные очки

Время

 Один уик-энд





Обязательно следите за нами на Facebook, чтобы первыми узнавать о наших последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать нас без дополнительных затрат.





Как построить навес для гриля

Монтаж стоек — макет

Прежде всего, вам необходимо установить стойки для навеса. Используйте доски для теста и веревку, чтобы разметить место для столбов. Измерьте диагонали и внесите коррективы, пока они не станут идеально равными. Кроме того, мы рекомендуем вам применить правило 3-4-5 к углам. Это убежище имеет основание размером 4 фута x 8 футов, от внешней стойки к внешней стойке.

Соберите столбы из бруса 4×4, убедившись, что вырезали пазы в верхней части столбов. Сделайте внутри области параллельные надрезы глубиной 1 1/2 дюйма, а затем удалите излишки с помощью молотка и долота. Сгладьте края среза наждачной бумагой, чтобы получить профессиональный результат.

Анкеровка анкерных стоек

Вы можете забетонировать стойки примерно на 2-3 фута или залить фундаменты и использовать опоры для стоек. Используйте копатель отверстий для столбов, чтобы сделать отверстия диаметром 12 дюймов, установите трубчатые формы и заполните их бетоном. Установите анкеры для столбов, убедившись, что все выровнено правильно. Через несколько дней вы должны установить столбы на анкеры и отвесить их с помощью спиртового уровня. Просверлите направляющие отверстия и вставьте болты с квадратным подголовком 2 1/2″, чтобы плотно зафиксировать их на месте.

Установка опорных балок

Установите опорные балки 2×6 спереди и сзади навеса. Выровняйте края, убедитесь, что углы прямые, просверлите направляющие отверстия в балках и вставьте винты 3 1/2″ в стойки.

Установка шипов

Далее вам необходимо прикрепить шипы 2×4 к конструкции. Вырежьте компоненты нужного размера и просверлите карманные отверстия на обоих концах. Установите компоненты на конструкцию и закрепите их на месте с помощью винтов 2 1/2″. Убедитесь, что углы прямые, а края заподлицо. Вы можете отрегулировать расстояние между направляющими в соответствии с вашими потребностями.

Совместите планки с внутренними краями стоек.

Установка боковых поручней



Установка задних планок

Далее необходимо прикрепить вертикальные поручни к опорам. Соберите рельсы из бруса 1×6. Установите рельсы на равном расстоянии (используйте деревянный брусок 3 5/8″ и 1/2″ в качестве прокладки), просверлите направляющие отверстия на обоих концах и закрепите их на опорах с помощью винтов 1 5/8″.

Установка поручней

И последнее, но не менее важное: прикрепите поручни 1×4. Выровняйте доски между стойками и закрепите их на месте винтами 2 1/2″. Прежде чем вставлять шурупы, просверлите направляющие отверстия, чтобы дерево не раскололось.

Соберите стропила для укрытия из бруса 2×6. Более короткие стропила размещаются на обоих концах между стойками.

С помощью торцовочной пилы сделайте надрезы под углом 18 градусов на обоих концах стропил.

Установка стропил

Прикрепите стропила к верхней части навеса, расставив их, как показано на схеме. Просверлите направляющие отверстия в опорных балках и вставьте шурупы 3 1/2″ в стропила. Просверлите пилотные отверстия под углом через торцевые стропила и вставьте 3 1/2″ шурупы в балки.

Установка прогонов

Установите прогоны 1×4 на верхнюю часть навеса 4×8. Поместите прогоны через каждые 16″ по центру и закрепите их на месте винтами 2 1/2″.

Боковые обшивки крыши

Изготовьте боковые обшивки крыши из бруса 2×8. Сделайте надрезы под углом 18 градусов на обоих концах планок, а затем закрепите их на месте 2-дюймовыми гвоздями.

Передняя и задняя обшивки крыши

Затем прикрепите обшивки 1×8 к передней и задней части навеса. Используйте 2-дюймовые гвозди, чтобы плотно зафиксировать их на месте.

Монтаж кровли

Покрыть крышу металлическими кровельными листами. Положите листы на верхнюю часть павильона и зафиксируйте их соответствующими винтами (совместимыми с купленными вами кровельными листами).

Кровельные листы можно заказать размером 56 дюймов или купить стандартные листы и отрегулировать их длину до 56 дюймов с помощью ножниц по металлу.

Чертежи навеса для барбекю 4×6 – вид спереди



Чертежи навеса для барбекю 4×6 – вид сбоку

Заполните отверстия шпаклевкой для дерева и отшлифуйте поверхность мелкозернистой наждачной бумагой для получения профессионального результата. Нанесите несколько слоев морилки или краски, чтобы улучшить внешний вид навеса и защитить его компоненты от разрушения.

Планы навесов для барбекю 4×6

При желании вы можете легко изменить размер навеса в соответствии со своими потребностями. Этот навес защитит гриль-барбекю от непогоды, и вы сможете быть спокойны, когда идет дождь из кошек и собак. Это базовая структура, которая требует небольших навыков и ресурсов в области деревообработки, поэтому любой домовладелец может выполнить работу за выходные.

Главный совет:  Посмотрите остальные проекты, чтобы увидеть больше планов строительства вашего двора.



Получить планы в формате PDF



Этот проект по деревообработке включал около чертежей укрытия для барбекю . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

Беседка с печью и мангалом: проекты для самостоятельного строительства

На территории многих дач и загородных домов можно увидеть легкие архитектурные сооружения со столом и скамейками — беседки. Они предназначены для отдыха и защиты от солнца или дождя. Они также используются для приготовления пищи. Для этого устанавливаются кухонные столы и мебель. Беседка с печью сделает ваш отдых максимально комфортным. Многие строительные организации предлагают дачникам упрощенные проекты беседок с камином, печью-барбекю и мангалом.

Содержание

1. Типы беседок и разновидности печей.
2. Особенности устройства печей в беседках
3. Строительство печи в ранее построенной беседке
4. Строительство печи одновременно со строительством беседки

Виды беседок и разновидности печей.

Закрытая беседка с печью сделает Ваш отдых максимально комфортным

Беседка может быть открытой или закрытой. Уличные садовые постройки обычно оборудуются мобильными мангалами и мангалами. При возведении закрытых беседок используют кирпич, камни или дерево, их оборудуют стационарными очагами:

• печь-барбекю с камином, барбекю или казаном;
• мангал и печь-барбекю;
• Русские печи с духовкой, мангалом и коптильней;
• Печной комплекс: мангал, жаровня, казан и вертел).

Печной комплекс представляет собой небольшую кухню, где можно готовить пищу, мыть и хранить посуду. Проекты беседок с мангалом и печью-барбекю представляют собой вариант конструкции, в котором помимо железной решетки и поддона для угля имеется топка и дымоход. Печь-барбекю с камином, мангалом или казаном отличается от предыдущего варианта наличием широкого топочного портала, что позволяет готовить пищу и при необходимости отапливать беседку. Те же функции несут более презентабельные беседки с печью и мангалом, дополнительно оборудованные печью и/или коптильней.

Существуют стационарные сборные печи-барбекю из чугуна, стали или бетона с добавлением каменной крошки. Имеют устойчивое основание, столешницу и место для хранения дров. Такие печи растопляются на металлической плите, а дым выводится через специальный колпак, выходящий наружу. Однако такие печи нельзя устанавливать в беседках с брезентовыми и поликарбонатными конструкциями.

Особенности устройства печей в беседках

Схема печи

Приступая к обустройству места отдыха в саду, необходимо сначала составить простой проект беседки с печкой и мангалом. Необходимо учитывать:

• расчетную температуру в топке;
• размеры печки;
• сопротивление материалов;
• простота использования;
• соответствие внешнего оформления печи оформлению беседки.

Если в беседке мало места или идея обустройства печи пришла после окончания строительства, лучше всего построить ее под навесом на небольшом расстоянии от постройки. Также можно использовать мобильную печь.

Устройство печи в ранее построенной беседке

Обустройство печи в готовой беседке связано с рядом сложностей, преодолеть которые будет довольно сложно. Для этого вам потребуется:

• разобрать существующий пол в том месте, где предполагается установка очага;
• заложить фундамент, на который будет установлена ​​будущая печь.

Выполнение данных работ связано с большим количеством нюансов, разобраться в которых может только квалифицированный мастер.

Строительство печи одновременно со строительством беседки

Фундамент печи

Устройство печи одновременно со строительством беседки — оптимальный вариант. Начинают его с закладки фундамента, последовательно выполняя следующие операции:

• рытье котлована;
• засыпка котлована гравием;
• выравнивание и уплотнение гравийной подушки;
• укладка арматурного каркаса;
• сборка и установка опалубки;
• Заливка котлована бетоном.

Основание очага должно быть на 5 см ниже уровня пола.

После полного застывания бетона поверхность фундамента футеровывается двойным слоем гидроизоляции и закрывается противопожарной отмосткой из стального листа на асбестовой подушке толщиной 6 мм. При этом удаление отмостки перед топкой составляет 60 см, а с остальных сторон – 30 см.

Для дальнейшей работы необходимо подготовить:

• кладочный раствор;
• столешница;
• огнеупорный кирпич.

Подставка печи выкладывается по стандартному порядку в 6 рядов.

1. Кладку первого ряда производят, тщательно проверяя горизонтальность и контролируя углы.
2. Кладку второго ряда ведут, постоянно следя за правильностью вязки кирпичей.
3. 6-й ряд кирпичей завершает формирование основания для печи — очага, с местом для хранения дров.
4. Первый нахлест уложен в 7 ряду.
5. После 8-го ряда кирпичей приступают к облицовке – выкладке топки и установке дверки.

Кирпич шамотный огнеупорный

Шамотный кирпич используется для кладки топки. Швы между ними не должны быть толще 3 мм, иначе кладка может разрушиться.

Шамотный кирпич — материал, не предназначенный для наружных работ. Он практически вечен в жаркой сухой атмосфере, но на открытом воздухе постепенно портится. Это особенно критично для печи, установленной зимой в неотапливаемой беседке. Для повышения долговечности шамота необходимо предварительно обработать кирпичи влагоотталкивающей пропиткой, а саму печь оштукатурить водостойкой штукатуркой повышенной пластичности.

Выложить топку, начиная с 9-го ряда кирпичной кладки. Обязательным условием его качественной кладки является тщательный контроль горизонтального расположения кирпичей. Поверх кирпичей 10-го ряда, справа от топки, кладут заранее подготовленную столешницу, служащую для приготовления пищи. Кирпичная кладка продолжается на левом краю топки. Топку 11 закрывают рядом кирпичей, а сверху кладут съемную железную решетку-барбекю.

В местах примыкания дверцы топки к кладке кирпичи должны быть перевязаны.

Закончив обустройство топки, переходят к кладке печи. Спереди она выложена одним рядом кирпичей, что позволит свободно размещать там шампуры. Не забывая о перевязке кирпичей, стенки мангала формируют, выкладывая 17 рядов кирпича. Для образования козырька (кирпичного свода) над печью ее свод удлиняют на 50 мм.

Деревянный каркас используется для придания гладкости своду

Для придания гладкости своду печи изготавливается деревянный каркас, на который укладываются кирпичи. Когда раствор в швах высохнет, каркас снимают.

Перекрытие жарочной камеры начинает распространяться по всему периметру плиты, начиная с 19-го ряда, и заканчивая 22-м. При этом крайний ряд немного выдвигается вперед, чтобы получился козырек.

При соединении боковин с задней стенкой нужно обратить внимание на правильную привязку кирпичей.

На 23 ряду начинают формировать дымоход, после чего духовку закрывают. При этом накидка выполняется на 15-й ряд.

Начинают сужать дымоход на 26 ряду. В этом случае перевязку первого ряда проводят на 27 ряду. Дымоход сужают постепенно, пока не останется небольшой проем.

Дымоход возводится на заданную высоту, причем сечение дымохода по всей высоте должно быть одинаковым. В перекрытии беседки делается специальное отверстие, через которое выходит дымоход.

В качестве дымохода допускается использовать металлическую трубу, которую затем обкладывают кирпичом. Необходимо регулярно контролировать параметры кладки дымохода. При этом используется строительный уровень, отвес и угломер. При прокладке дымохода через перекрытие и крышу беседки с печью необходимо соблюдать правила пожарной безопасности и требования действующих СНиП.

No related posts.
