Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

Разводка электропроводки в квартире: что такое план электрики?

Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки

В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире. Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Разработка дизайн-проекта электрики: вопросы дизайнера

Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.

Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты. В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка.

А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.

Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.

Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

План разводки электропроводки в доме: особенности функциональных зон

Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность.

Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

План разводки в квартире: место подключения приборов

В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Дизайн-проект электрики в квартире: как сделать общую схему

На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

Планировка электрики — что нужно знать

Как сделать кухню удобнее

Как уменьшить шум в квартире

Идеи для ремонта: темные стены

Какие интерьеры популярны в России ?

За что вы платите дизайнеру?

Как воплотить задумки дизайнера?

Как обойтись без дизайнера?

Консультация дизайнера

О чем будет спрашивать дизайнер?

Интерьерные лайфхаки

пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

• 1 Особенности проводки в новых домах
• 2 Зачем делать проект электропроводки в квартире
• 3 Принцип разделения внутриквартирной сети – зачем это нужно
• 4 Линия для освещения
  • 4. 1 Мощная бытовая техника
  • 4.2 Кухонные приборы
  • 4.3 Помещения с повышенной влажностью
• 5 Варианты схем электрической проводки для квартир
  • 5.1 Однокомнатная квартира
  • 5.2 Многокомнатные квартиры квартира
• 6 Параметры электрической сети
  • 6.1 Расчет рабочих нагрузок сети
• 7 Прокладка электропроводки в квартире своими руками
• 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

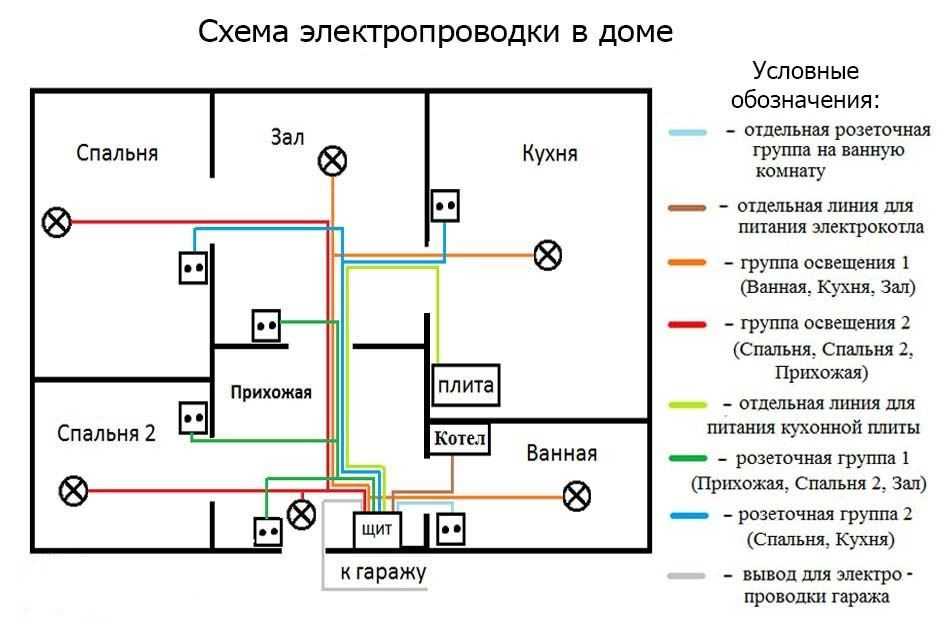

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

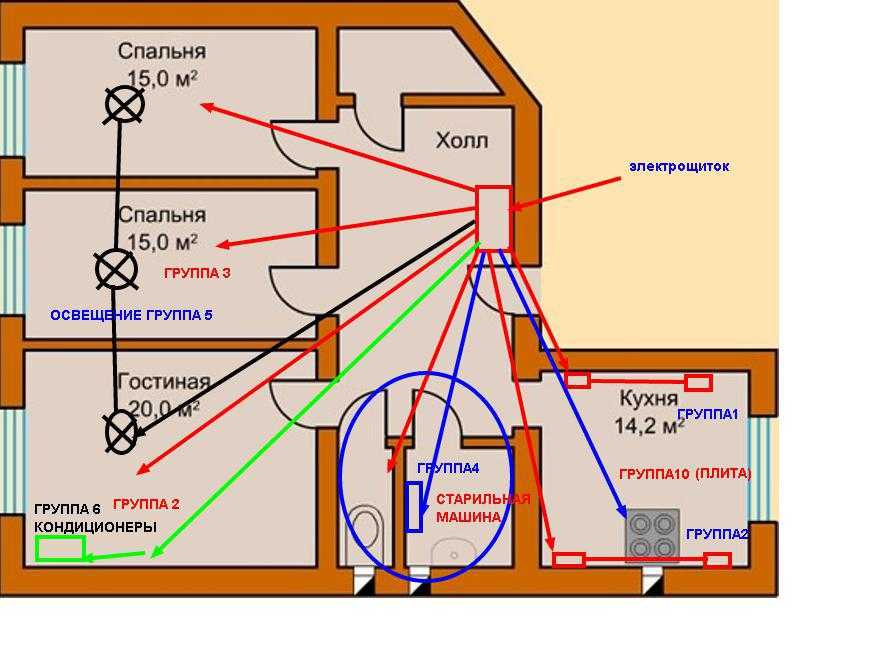

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

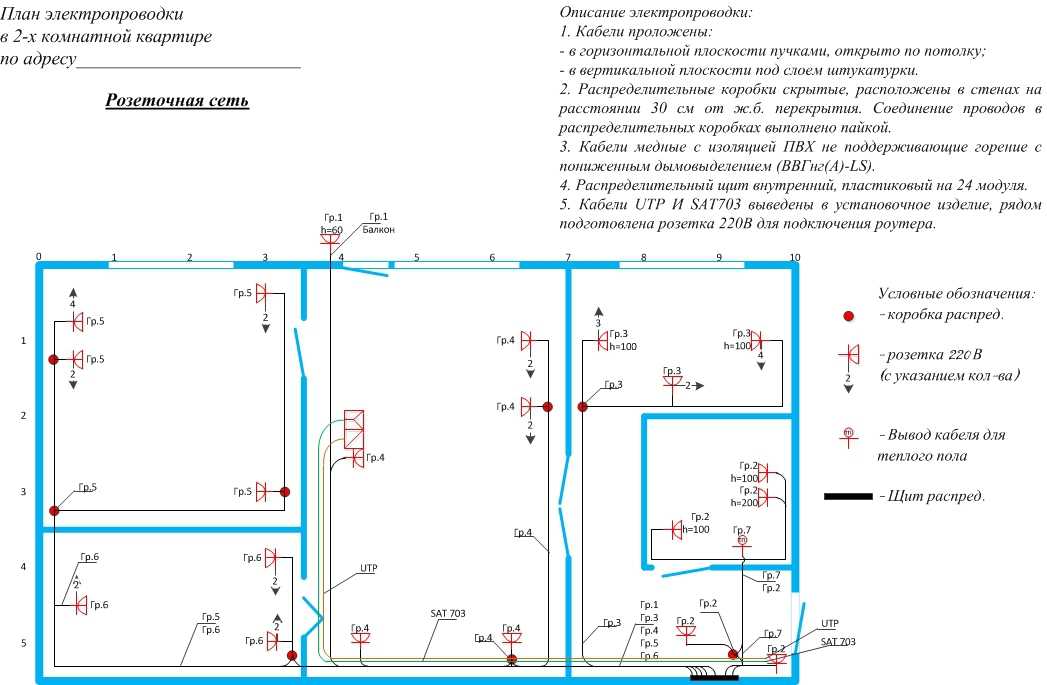

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

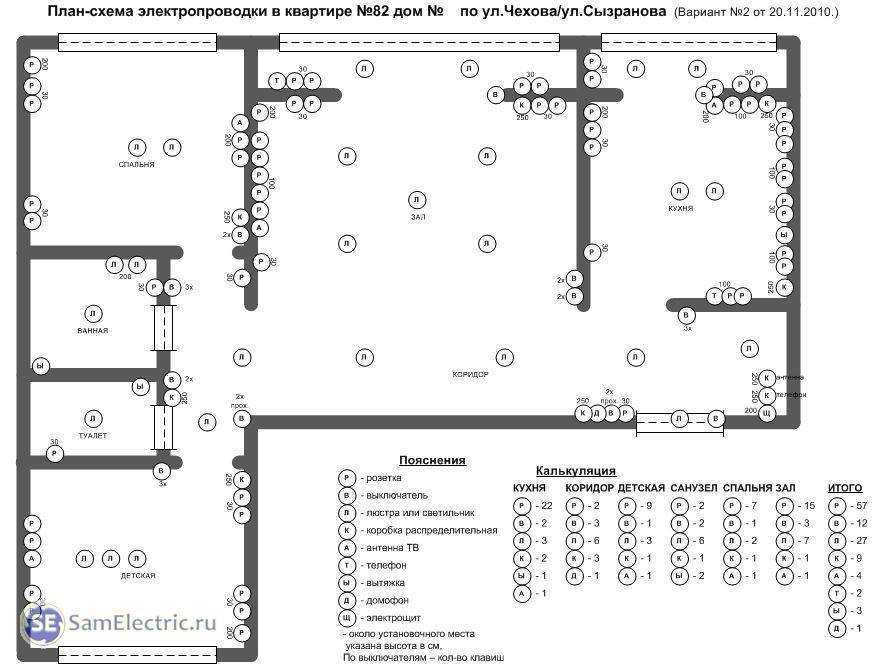

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Проекты электромонтажа

» Домашняя электропроводка » Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи Резюме: Вот отличный вопрос по электропроводке. Фрэнк из Иллинойса спрашивает: Сколько проводов romex 12-2 и сколько 14-3 я могу протянуть через внутреннюю стену, разделяющую две комнаты? В этой статье о домашней электропроводке Советы по реконструкции Мы рассмотрим, как безопасно установить провод romex для дома и способы защиты провода от повреждений.

Узнайте, чем делятся другие, на Спросите электрика:
Отличная информация, жаль, что я не нашел ее раньше. Майк из Рочестера, Нью-Йорк

Защита электропроводки чрезвычайно важна

Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Методы безопасной проводки

Всегда используйте провод правильного размера для вашей цепи. При добавлении к существующей цепи убедитесь, что они соответствуют существующему размеру и типу провода.

Устанавливайте проводку так, чтобы она была защищена и не могла быть повреждена крепежными элементами для гипсокартона или настенного покрытия, такими как винты или гвозди.

Просверлите отверстия в центре каркасной стойки. Прежде чем сверлить отверстия, посмотрите на противоположную сторону каркасной стойки, чтобы убедиться, что на ней нет другой проводки, труб или любых других существующих компонентов системного устройства.

Всегда используйте металлические предохранительные пластины для защиты электропроводки в местах, где она может быть повреждена гвоздями или шурупами.

Отличный вопрос по электропроводке — вот ответ!

Нет ограничений на количество проводов Romex, которые вы можете проложить между двумя комнатами, метод домашней проводки будет решающим фактором при реконструкции проводки в строительных проектах.

Путь для проводки Romex должен быть проложен с использованием методов, которые защитят проводку от гвоздей и шурупов, используемых для установки гипсокартона и других настенных покрытий.

Просверлите отверстия для Romex в центре стенных стоек или каркасного материала, используемого для реконструкции. Если отверстия расположены слишком близко к внешней стороне шпилек, обязательно защитите домашнюю проводку или Romex с помощью предохранительных пластин, также известных как пластины с гвоздями.

Ниже вы увидите несколько фотографий домашней электропроводки последних проектов реконструкции, которые я выбрал, чтобы помочь вам с вашим проектом.
[Нажмите на изображения, чтобы увеличить]

стиль=»очистить: слева»>

Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

В местах, где домашняя проводка может быть уязвима для повреждения шурупами или гвоздями для гипсокартона, всегда устанавливайте пластины с защитными гвоздями для защиты проводки!

При реконструкции особое место занимает прокладка проводки через углы, поскольку в этом месте будет надежно закреплена гипсокартонная плита.

Электрическая проводка должна находиться на расстоянии 1-1/2 фута от обеих поверхностей для гвоздей — внутренней и внешней.

стиль=»очистить: слева»>

Обязательно получите копию моей BIG New eBook: Полное руководство по домашней электропроводке Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах Идеально подходит для домовладельцев, студентов и электриков Включает: Домашняя электропроводка — по комнатам Цепи 120 В Цепи 240 В Многопроводные схемы Методы прокладки проводки домашней электрической цепи Электрические нормы для домашней электропроводки . …и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Проблема мерцания светильника Самикша спрашивает: Уже несколько дней свет во всем моем доме мерцает (внезапно выключается и включается) менее чем на секунду. бывает 5-6 раз в день. Я установил люстру несколько дней назад, и я думаю, что это началось после этого. возможно ли, что если я сделал что-то не так с проводкой в ​​люстре, это может повлиять на свет во всем доме? или это признак какой-то другой серьезной проблемы? Ответ Дейва: Судя по тому, что вы описали, если все лампочки в доме мигают, а также есть проблемы с розетками, то вполне возможно, что проблема в основной электрической системе в доме. квартира. Соединения проводки новой люстры следует проверить, чтобы убедиться в отсутствии ослабленных проводных соединений, потому что в случае возникновения проблемы она затронет только одну или, возможно, две цепи в квартире. Если проводка осветительных приборов выглядит нормально, сообщите о проблеме управляющему комплексом многоквартирных домов, чтобы он мог продолжить расследование проблемы с помощью квалифицированного электрика. Подробнее о проектах Проблемы с люминесцентным освещением и способы их устранения Как решить проблемы с люминесцентным освещением: наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, устранение проблем с люминесцентными светильниками. Почему мой светильник в ванной не работает? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Спросите электрика – База данных вопросов и ответов по электротехнике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с домашней электропроводкой, и показывает, как выполняются проекты домашней электропроводки. . Что делать с заземляющим проводом Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение Заземляющий провод. Соединения проводки при добавлении светильников Я добавляю светильники, новые светильники не работают, но исходный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения. 220 Электропроводка воздушного компрессора на 240 В Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для земли. Сращивание электропроводки 220 В Как сращивать электропроводку 220 В: Соображения при сращивании кабельной проводки 220 В, чтобы сделать сращивание безопасным, доступным и обеспечить целостность цепи. Установка цепи духовки на 220 В Как подключить электрическую цепь духовки: пошаговая процедура установки электрической проводки духовки, определение размера цепи духовки, выбор электрического кабеля, электрическая распределительная коробка, Подключение гибкого трубопровода от духовки, подключение проводки цепи. проектов — 2028

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Электропроводные системы и методы электромонтажа

Схема

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, нормами и законами. Электрическая проводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия какому-либо стандарту, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / устройства или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к фактической установке электропроводки в жилом, коммерческом или промышленном секторе, необходимо учесть несколько факторов. Эти факторы включают в себя тип конструкции здания, тип конструкции потолка, стен и пола, методы электропроводки, требования к установке и т. д.

Давайте обсудим некоторые основы электропроводки, т. типы электропроводки вкратце.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя и не учебное пособие по электромонтажу. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки. Если вы планируете проект, который включает в себя электрическую проводку сети переменного тока, обязательно обратитесь за помощью и руководством к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

1. Всегда используйте защитные средства, такие как защитные очки, перчатки, обувь и т. д., и избегайте любого прямого контакта с цепями под напряжением или под напряжением.
2. Обладать навыками и методами различения открытых токоведущих частей электрооборудования.
3. Отключите источник питания при установке или подключении проводов.
4. Электропитание, подаваемое на установку, должно контролироваться на главном распределительном щите, который должен состоять из автоматического выключателя.
5. Токопроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
6. Используйте неэлектропроводные ручные инструменты, для которых они предназначены для выполнения электромонтажных работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится, что приведет к поражению электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Управление/отдел электроснабжения обеспечивает подачу электроэнергии за пределы помещения потребителя (жилого, коммерческого или промышленного). Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита через соответствующие цепи и электропроводку подключаются различные типы электрических нагрузок, таких как вентиляторы, освещение, комнатные охладители и холодильники.


Существуют различные типы проводки, используемые для подключения нагрузки к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки. Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка является важной частью здания, будь то жилой дом (индивидуальные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (заводы). Существует несколько методов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки. Поэтому очень важно понимать, какой тип электропроводки подходит для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

• Стоимость системы электропроводки
• Тип используемых проводов/кабелей
• Качество проводов
• Тип нагрузки (свет, HVAC, двигатели и т. д.)
• Безопасность системы электропроводки
• Возможность будущих модификаций/расширений
• Срок службы установки
• Строительство здания (деревянное, бетонное, кирпично-известковое и др.)
• Пожарная безопасность

Независимо от типа проводки и выбора провода система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет Систему Электропроводки (или, по крайней мере, их классификацию). Некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. д.:0570

Кожух и проводка крышки

Реечная проводка (CTS или TRS)

Кабелепровод (поверхностный или скрытый)

Провода в свинцовой оболочке

Давайте теперь рассмотрим эти системы электропроводки / установки одну за другой.

Проволока с скобами

При этом фарфоровые, деревянные или пластмассовые скобы крепятся к стенам или потолку через равные промежутки, т. е. 0,6 м между каждой скобой. Кабели с изоляцией из ПВХ проходят через отверстия каждой скобы, и, следовательно, скоба поддерживает и удерживает провод.

Это недорогой метод подключения, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.




Кожух и крышка Проводка

При этом кабель пропускается через деревянный кожух с канавками. Деревянный кожух изготавливается таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стенам или потолку саморезами.

После помещения кабелей в пазы корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели. Это также дешевая система электропроводки, но при коротком замыкании высок риск возгорания.

Электропроводка для обрешётки

В этом случае изолированные провода проходят через прямые рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам с помощью дюбелей и шурупов. Кабели крепятся к рейкам с помощью хомутов из луженой латуни.

Эти зажимы крепятся к рейкам с помощью устойчивых к ржавчине гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени для установки. В основном они используются для внутренней установки.

В этом типе проводки в качестве электрического проводника обычно используется провод с оболочкой Cabtyre (CTS) или провод с жесткой резиновой оболочкой (TRS).

Кабелепровод

В этой проводке кабели из ПВХ прокладываются либо через кабелепроводы из ПВХ, либо через стальные кабелепроводы. Этот кабелепровод может быть либо поверхностным, либо скрытым кабелепроводом.

Если кабелепроводы проходят по поверхности стен и потолков, это называется поверхностным кабелепроводом. Если трубопроводы проходят внутри поверхности стен и потолков и покрыты штукатуркой, то это называется скрытой проводкой трубопроводов.

Поверхностная проводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка является наиболее популярным и распространенным способом электропроводки в жилых домах. Кабелепроводная проводка является самым безопасным методом электропроводки, а также выглядит красиво (скрытая проводка кабелепровода).

Проводка со свинцовой оболочкой

Этот метод проводки также аналогичен проводке CTS/TRS, за исключением типа провода/кабеля. При этом электрический проводник сначала изолируется вулканизированной индийской резиной, а затем покрывается оболочкой из свинцово-алюминиевого сплава (9).5% свинца и 5% алюминия).

Подобно проводке из реек, эта проводка также проложена по деревянной рейке и закреплена лужеными зажимами.

Виды чертежей

Электротехнические чертежи играют важную роль в электромонтажных работах, так как несут информацию о подключении различных устройств и оборудования к сети. Информация на чертежах обеспечивает полный проект или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы приведены ниже. Прежде чем знакомиться с этими схемами, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания соединений проводки. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, которые показывают взаимосвязь между блоками.

Эта схема обычно рисуется перед созданием принципиальной схемы. Он не даст подробной информации о системе, а также оставит информацию о более мелких компонентах. И, следовательно, большинство технических специалистов мало интересуются этой диаграммой.

Чертеж цепи (диаграмма)

Электрическая цепь представлена ​​графически в упрощенном виде. Он включает информацию о расположении (в мм, см или м) различных элементов, таких как светильники, розетки, распределительные коробки, потолочные вентиляторы и т. д.

Линейная схема

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Она похожа на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, выключатели, лампы, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими символами.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакого расположения частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить подключение, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Электрическая схема

Электрическая схема представляет собой графическое изображение цепи, показывающее проводку между частями, элементами или оборудованием.

Дает подробную информацию о подключении, чтобы можно было легко понять, как выполнить соединение между устройствами. Он включает в себя относительное положение, расположение устройств, а также клеммы на устройствах.

Показывает источники питания и заземления, функции управления и сигнализации (упрощенной формы), заделку неиспользуемых контактов и проводов, соединение через вилки, колодки, розетки, клеммные колодки, вводы и т. д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с их справочным номером, длиной, типом и количеством зачистки изоляции, необходимой для пайки кабеля. На нем указаны дорожки кабеля, а также точки начала и окончания.

В некотором сложном оборудовании в таблице соединений указано взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета проводов, размер и так далее.

Список деталей

Хотя это и не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная схема и блок-схема.

Дает информацию о типе компонентов схемы с их справочными номерами. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или указанный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность этапов электромонтажа, таких как понимание безопасности, знание типов электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электромонтажа является подготовка провода или кабели и электрические инструменты.

Подготовка электропроводки включает следующие аспекты.

1. Тип проводника может быть одножильным или многопроволочным (который состоит из нескольких тонких стержней). Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, подрядчики по переключению питания. Для электроустановок предпочтительны в основном многожильные проводники.
2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. д.
3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, таких как коричневый для фазного провода, синий для нейтрали, зеленый для земли и так далее. Нажмите здесь, чтобы кратко узнать о цветах электропроводки проводов или кабелей.
4. Для выполнения монтажных работ требуются различные основные электроинструменты, в том числе ножницы, съемники, тестеры, плоскогубцы и т. д. Описание этих инструментов приведено в наших предыдущих статьях, поэтому, пожалуйста, ознакомьтесь с этими электроинструментами, нажав здесь.
5. Выбирайте такие компоненты, как электрические коробки, выключатели, розетки и т. д., в зависимости от их размера и номинала.
   Начните соединять компоненты вместе, следуя монтажным схемам. После выбора компонентов, инструментов и кабелей, принимая во внимание безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь представляет собой замкнутый путь, по которому электричество течет от фазного или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

Путь электричества может состоять из светильников, выключателей, розеток, распределительных коробок и т. д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

В основном проводка делится на два типа в зависимости от способа питания устройств или подключения к источнику питания. Это:

• Параллельная проводка
Проводка серии

При параллельном подключении несколько устройств в установке питаются от одной цепи. Это наиболее распространенная проводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

При этом как фазные (или горячие), так и нулевые кабели прокладываются через электрические коробки (распределительные коробки), от которых отходят отдельные розетки, светильники и устройства.

Серийная проводка — это редко используемая проводка, в которой провод под напряжением проходит через несколько устройств, а затем последний вывод устройства подключается к нейтральному проводу. Это как старая рождественская гирлянда или последовательная разводка гирлянд, при которой перегорание одной лампочки приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров электропроводки, которые обычно используются в наших домах/офисах.

Одинарная лампа (или любая другая нагрузка), управляемая односторонним выключателем

При этом горячий провод подключается к одной клемме выключателя, а другая клемма выключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы. подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы соединены параллельно с проводами питания (фаза и нейтраль), которые проложены одним односторонним переключателем, как показано на рисунке.

Одинарная розетка, управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. При этом лампочка/лампа управляется из двух разных мест/источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальных комнатах для включения/выключения светильника от двух источников (у кровати и на распределительном щите). Соединение выключателей с лампой показано ниже.

Складская электропроводка

Электропроводка этого типа используется в больших складских помещениях, длинных переходах, складах и туннелях, имеющих много помещений или частей. Он следует линейной последовательности переключения света с одного конца на другой.

Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света приводит к выключению лампы в предыдущей комнате и включению ламп в текущей комнате. Он выключает одну лампу и включает другую. Принципиальная схема электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним выключателем

Переключение люминесцентной лампы с одним односторонним выключателем через балласт и конденсатор показано на рисунке ниже. При этом фазный провод подключается к одному концу выключателя, а другой конец выключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Проводка розетки

Розетка держит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Соединение с одинарной розеткой и радиальное соединение с розеткой показаны на рисунке ниже.

Электропроводка платы переключателей управления

Принципиальная схема платы переключателей управления показана на рисунке ниже.
