Здравствуйте друзья.

В этой статье мы с вами научимся определять размеры выдвижных ящиков (с накладными фасадами), делать их разметку и установку.

Изначально, для изготовления короба и ящиков, будет использоваться ДСП толщиной 16мм, и выдвижной фурнитурой будут телескопические направляющие.

Итак, сначала разберемся, как рассчитать размеры ящиков.

Любой такой элемент мебели, состоит из четырех деталей.

Как правило, две фронтальные детали располагаются между двумя боковыми (на которые потом крепятся полозья от телескопических направляющих).

Для того чтобы высчитать размеры фронтальных деталей, нам нужно знать ширину всего короба.

Пусть, она будет равна S.

Для расчета, нам, так же, нужно знать зазоры, которые необходимо дать на телескопические направляющие. Они равны 13мм (на каждую направляющую).

Теперь, исходя из устройства самого ящика, высчитаем размер его фронтальной детали (Sфр):

Sфр = S-32-26-32 = S-90 (мм, все размеры, в дальнейшем, будут в миллиметрах), где: 32 – толщина двух боков короба, 26 – допуски под направляющие с двух сторон (13+13=26), 32 – толщина двух боковых деталей ящика.

Формулу Sфр = S-90 можно использовать в случае, если, как было сказано выше, толщина ДСП равна 16мм.

Если, например, толщина ДСП будет равна 18мм, то:

Sфр = S-36-26-36 = S-98

Боковые детали ящика, обычно равны размерам самих направляющих, которые бывают:

250:300:350:400:450:500:50:600:650:700:750:800 (мм).

Самый распространенный вариант (например, для изготовления кухонных гарнитуров – короб, глубиной 460мм, под направляющие, размером 450мм).

Высота ящиков зависит от высоты фасадов, которые должны быть на них установлены.

Например, в нашем варианте, верхний фасад будет иметь стандартную высоту 140мм, и под него высота может быть равной 100мм.

А вот для двух остальных фасадов, высотой по 291мм, эту высоту можно брать, например, 120, 150, 180….В нашем случае, она будет равна – 200мм.

Теперь, довольно ответственный момент – разметка боков короба под установку «телескопов».

Разметка должна быть правильной, так как выдвижные ящики должны находиться внутри короба на определенном расстоянии друг от друга. Все это «завязано» на положении фасадов и зазоров между ними.

Итак, как сделать такую разметку?

Для начала, нужно определиться с положением фасада относительно выдвижного ящика.

В случае с верхним фасадом – он будет располагаться строго по центральной оси ящика.

Зазоры между деталями ящика и крайними гранями фасада (по высоте) будут равны 20мм (сверху и снизу).

Остальные два фасада будут располагаться так, чтобы расстояние между деталями ящика и нижней гранью фасада, было равно, например, 25мм.

Почему 25мм?

Дело в том, что самый нижний фасад будет перекрывать короб (по низу) заподлицо.

Так как нижний горизонт короба имеет толщину 16мм, должен еще быть зазор между этим горизонтом и выдвижным ящиком (чтобы последний мог двигаться, не цепляя этот горизонт).

По этому:

25-16=9 (мм). Это и будет величина зазоры.

Даже, если в этот расчет включить толщину ДВП (из которого будет сделано дно ящика), толщина которого, например, будет равна 3мм, то:

9-3=6 (мм).

Как видите, зазор есть, все будет работать.

И последнее условие: Для простоты расчетов, та часть телескопической направляющей, которая будет крепиться на выдвижной ящик, будет крепиться строго по его центру.

Итак, общая высота короба – 730мм.

Размеры фасадов: 140мм и 291мм.

Верхний зазор между фасадом и коробом равен 4мм, и зазоры между фасадами – по 2мм.

Размечаем бок с верхней части вниз.

Но для того, чтобы начать делать разметку, нужно определить положение оси направляющей на выдвижном ящике с фасадом.

В случае с верхним фасадом, оно будет равно 70мм сверху и снизу.

В случае же с двумя другими фронтами, оно высчитывается следующим образом:

Так как зазор между фронтом и ящиком (снизу) равен 25мм, и половина высоты самого ящика (200мм) равна 100мм, то расстояние от низа фасада до центральной оси ящика будет равна:

25+100=125мм.

Тогда расстояние от верхней грани фасада до этой центральной оси будет равно:

291-125=166 (мм), где 291 – высота фасада.

Этих двух размеров нам будет достаточно.

Итак, рассчитываем положение верхней направляющей (все размеры будут в миллиметрах):

4+70=74, где 4 – зазор между верхним фасадом и верхней гранью короба.

74+70+2+166=312. Это положение оси под второй выдвижной ящик.

312+125+2+166=605 – положение оси под третий (нижний) ящик.

Чтобы сделать проверку на правильность расчета, нужно к последнему размеру (605мм) добавить расстояние от центральной оси нижнего ящика к низу фасада (125мм), так как этот фасад полностью перекрывает короб снизу, и мы должны получить высоту всего короба, которая равна 730мм.

Проверяем:

605+125=730 (мм).

Все правильно.

Алгоритм расчета, я думаю, понятен.

На этом я буду заканчивать.

До новых встреч.

Расчет выдвижных ящиков с роликовыми, шариковыми направляющими

Выдвижными механизмами оснащается практически любая корпусная мебель, начиная от оснований кроватей и заканчивая навесными кухонными шкафами. Это удобная система хранения для чего угодно: различных мелочей, канцелярии, белья, инструмента и кухонной утвари. Каким образом произвести расчет выдвижного ящика зависит только от типа выбранных направляющих. И нет разницы, если выбраны роликовые или шариковые.

Содержание

1. Роликовые или шариковые направляющие, какие выбрать?
2. Расчет выдвижных ящиков
3. Расчет фасада ящика
4. Как рассчитать боковину ящика
5. Как рассчитать лоб (переднюю и заднюю часть) ящика
6. Как рассчитать глубину ящика
7. Расчет дна из ДВП
8. Расчет выдвижного ящика на примере

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

• Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.

• Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

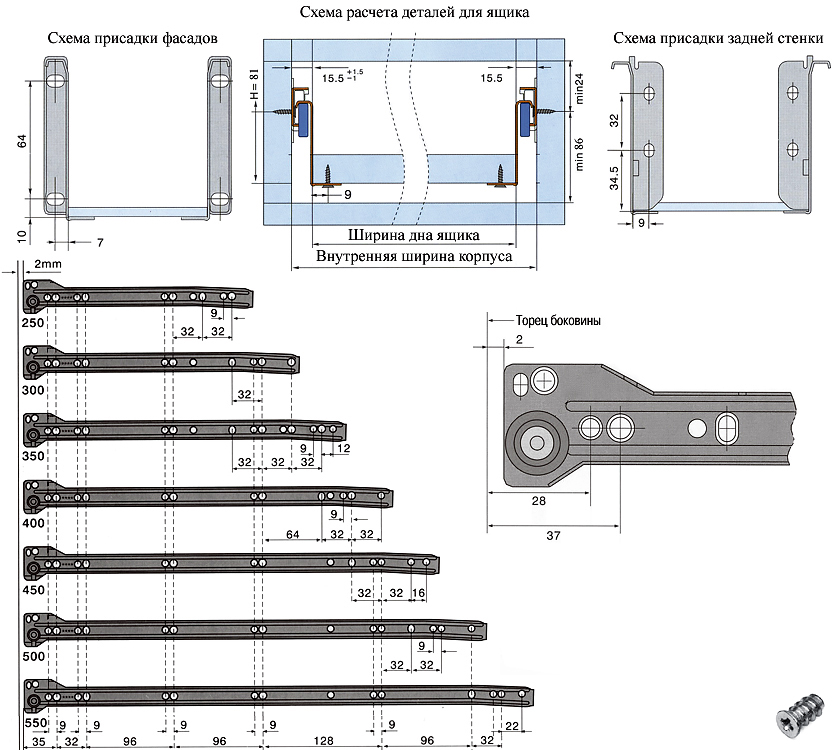

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Расчет выдвижного ящика на примере

Как рассчитать размеры деталей для выдвижных ящиков в нишу шириной 400 мм, глубиной 500 мм и высотой 600 мм. Пусть будут внутренние фасады, зазор не 3, а 4 мм для каждого (по 2 мм с каждой стороны) с учетом кромки толщиной 0,5мм. Дно крепится внахлест.

Формулы удобнее всего вносить в табличную форму эксель, указывая названия деталей и их размер (длину и ширину), количество.

Как измерить коробку с выдвижным ящиком

Опубликовано Admin 16 декабря 2021 г.

Сломанный или поврежденный выдвижной ящик может стать причиной головной боли на кухне. Однако, когда дело доходит до замены выдвижного ящика, может быть трудно понять, с чего начать. В CabinetDoorMart мы здесь, чтобы помочь. Первый шаг – снять мерки. Итак, возьмите блокнот, ручку или карандаш и рулетку.

Если вы никогда не меняли выдвижной ящик, вам может быть интересно, как вы вообще его измеряете. Измерить дверцы шкафов и фасады ящиков достаточно просто, достаточно высоты и ширины. Но с коробками вам также нужно будет найти глубину и ваши направляющие или направляющие для ящиков с нижним креплением. Имея это в виду, давайте начнем.

---

1. Измерьте ширину и высоту

При заказе нового выдвижного ящика первое, что вам нужно сделать, это измерить высоту и ширину проема ящика. Итак, тщательно измерьте и запишите горизонтальную (ширину) и вертикальную (высоту) части проема ящика лицевой рамы.

---

2. Выберите крепление A

После определения высоты и ширины необходимо вычесть достаточно места или зазора для оборудования. Существует два основных стиля фурнитуры для выдвижных ящиков: направляющие нижнего монтажа или направляющие бокового монтажа. Вы всегда должны проверять рекомендованный производителем зазор для фурнитуры ящика, так как у них будет самая точная информация.

Как правило, если вы используете направляющие для ящиков, устанавливаемые под монтаж, вам нужно будет вычесть около ⅝ дюйма из ширины отверстия ящика шкафа. Далее вам нужно будет вычесть примерно 1 дюйм из высоты.

Для боковых направляющих для ящиков необходимо вычесть примерно 1 1/16 дюйма из ширины проема. Затем вычтите ¾ дюйма из высоты проема коробки шкафа. Поскольку фурнитура этого типа крепится к бокам ящика, вам придется вычесть немного больше из ширины, чем для нижнего крепления.

Это общие рекомендации по выбору высоты и ширины ящика с выдвижными ящиками. Обязательно проконсультируйтесь с производителем, чтобы получить точный зазор, необходимый для вашего оборудования.

---

3. Измерение глубины

Последним шагом является измерение глубины. Рулеткой в ​​руке измерьте расстояние от передней части коробки шкафа до задней стенки. Обязательно обратите внимание на любые препятствия, которые могут помешать установке выдвижного ящика. Эти препятствия могут включать трубы, шнуры или даже электрические коробки.

Как и в случае с высотой и шириной, вы не будете заказывать ящик для ящиков шкафа на всю ширину. Например, если размер вашего шкафа составляет 22 6/8 дюйма, вам следует вычесть около 1 6/8 дюйма, чтобы заказать коробку с ящиками глубиной 21 дюйм. Опять же, это общие рекомендации, поэтому перед покупкой вам следует ознакомиться с рекомендациями производителя. Вы же не хотите заказывать ящик с выдвижными ящиками, который не влезет в проем шкафа.

---

Заключительные примечания

После того, как вы сделали все свои измерения, вы готовы выбрать материал. Мы с радостью поможем вам выбрать ящики из нашего ассортимента, включая клен, осину, вишневый дуб и красный дуб. Если у вас возникнут проблемы или у вас возникнут дополнительные вопросы об измерении ящика для выдвижного ящика, позвоните или напишите нам по адресу CabinetDoorMart.

com, чтобы поговорить с одним из наших обученных торговых представителей. Мы также можем помочь вам выбрать идеальную переднюю часть выдвижного ящика для вашего нового выдвижного ящика.

Наши высококачественные ящики для выдвижных ящиков доступны в конструкции типа «ласточкин хвост» и на штифтах. Если вы готовы сделать заказ или вам нужна помощь, позвоните нам по телефону 1-844-326-6680 или отправьте электронное письмо по адресу [email protected]. Наши специалисты по шкафам будут рады помочь вам во всем, от измерения до сборки.

• #ящики
• #как измерить выдвижной ящик
• #ящики кухонного шкафа
• #заменить выдвижные ящики
• #заменить кухонные ящики

Как измерить и заказать ящики с выдвижными ящиками

РАЗМЕРЫ ЯЩИКОВ

Мы поможем вам получить ящики для выдвижных ящиков нужного размера, если вы хотите заменить существующий ящик для выдвижных ящиков или если вам нужно снять другие размеры, используя размер проема шкафа. Чтобы правильно подобрать новые ящики, необходимо учитывать следующее:

• Все наши ящики из натурального дерева и клена премиум-класса имеют толщину 5/8 дюйма.
• Все модели имеют конструкцию типа «ласточкин хвост» и поставляются полностью собранными.
• Ящики с выдвижными ящиками доступны высотой от 2 до 12 дюймов.
• Ящики с выдвижными ящиками доступны с шагом 1/2 дюйма по высоте и 1/16 дюйма по ширине и глубине.



     Высота                                                     глубина

Ящик Доступные размеры

С ящиком для ящика или без него, вот как измерить размер ящика для идеальной подгонки:

• Замена существующего выдвижного ящика:
• Если вы планируете использовать одни и те же направляющие для выдвижных ящиков (с боковым или нижним креплением), измерьте высоту, ширину и глубину , измерив внешние размеры ящика. Вам не нужно включать размер передней панели ящика.

• Измерение проема шкафа с помощью направляющих:
• Ширина проема — вычтите 3/8 дюйма из ширины проема (3/16 дюйма с каждой стороны).
• Высота проема — вычтите 3/4 дюйма из высоты проема, затем округлите до ближайшего 1/2 дюйма (поскольку мы продаем выдвижные ящики только высотой 1/2 дюйма).
• Глубина ящика: Глубина вашего ящика определяет длину направляющей под монтаж. Вы должны заказать ту же длину направляющих, что и глубина вашего ящика с выдвижными ящиками (глубина ящика 21 дюйм = 21 дюйм направляющих под монтаж). Наши направляющие для нижнего монтажа выпускаются с шагом 3 дюйма от 12 до 21 дюйма, при этом наиболее популярная длина составляет 21 дюйм.
• Не забудьте заказать опцию «выемка и отверстие» для каждого ящика с выдвижными направляющими.

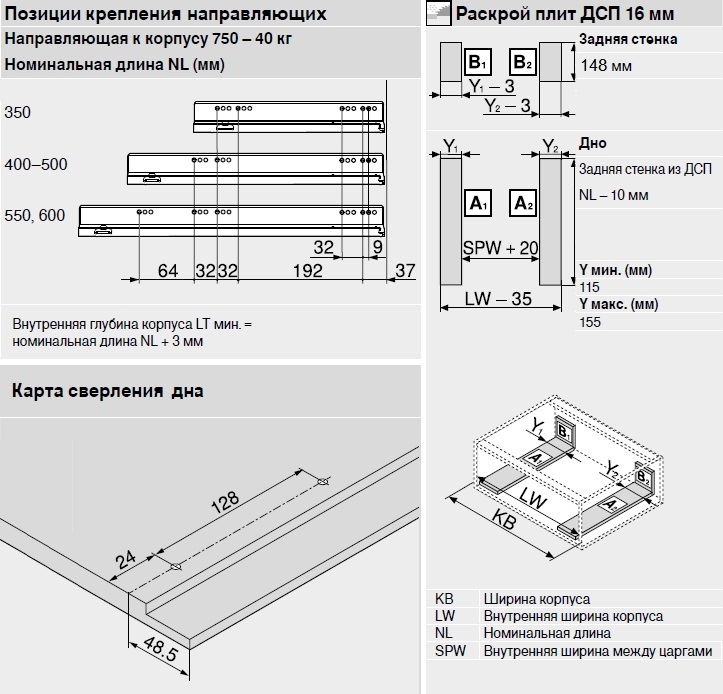

• Для наших ящиков мы рекомендуем направляющие Blum 563H, устанавливаемые под пол. Посетите наш блог, чтобы узнать больше о том, «как рассчитать размер кухонных ящиков с помощью тандемных направляющих Blum для нижнего монтажа».
• Ознакомьтесь с нашими предложениями по подвесным направляющим в разделе «Аксессуары». Доступны длины 12, 15, 18 и 21 дюймов.
• BLUM 563H Скользящая подставка Информация:
• О BLUM 563H Undermount Glide
• Как установить BLUM 563H Undermount Glide

https://cabinetdoorsnmore.com/blogs/news/how-to-choose-drawer-slides



Десятичная дробь Таблица:
Ящик Опции:
Ручной совок
• Минимальная допустимая ширина коробки 8 дюймов
• Ручная тяга шириной 5-1/4 дюйма и глубиной 11/16 дюйма по центру передней части ящика.
Выемка и отверстие для подставных направляющих
• Минимальная допустимая ширина коробки 6 дюймов
РАЗМЕЩЕНИЕ ЗАКАЗА НА ЗАМЕНУ ЯЩИКА ДЛЯ ЯЩИКА ШКАФА:
• Измерив ящик для ящика на замену, нажмите на заголовок ящика и выберите высоту. Ящики с выдвижными ящиками доступны высотой от 2 до 12 дюймов с шагом 1/2 дюйма.
• Введите размеры ширины и глубины:
• Введите ширину  (пример: 15 и 1/2 дюйма (диаграмма приращения опустится, как только вы нажмете пробел)
• Введите глубину  (пример: 21 и 3/4 дюйма (диаграмма приращения опустится, как только вы нажмете пробел)
• После этого вы увидите стоимость доставки для указанных вами размеров выдвижного ящика.
• Введите количество.
• Выберите ваши опции: вырез и отверстие для направляющих под установку, ручную тягу с ковшом или если вы хотите заказать направляющие под установку.
