Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменником — рекуператором воздуха, который будет утилизировать тепло исходящего из помещения потока воздуха, отдавая его приточному.  Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по сравнению с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, как правило, это 3-5 лет.

Энергия вентиляционных выбросов в современных зданиях достигает 50% общего уровня теплопотерь, поэтому энергоэффективным называется здание, в котором помимо утепления ограждающих конструкций и установки герметичных оконных групп, используется энергия, возвращаемая в помещение путем утилизации тепла вентиляционных выбросов.

Длительность отопительного сезона в энергоэффективных зданиях можно сократить более чем на месяц.

Технические характеристики

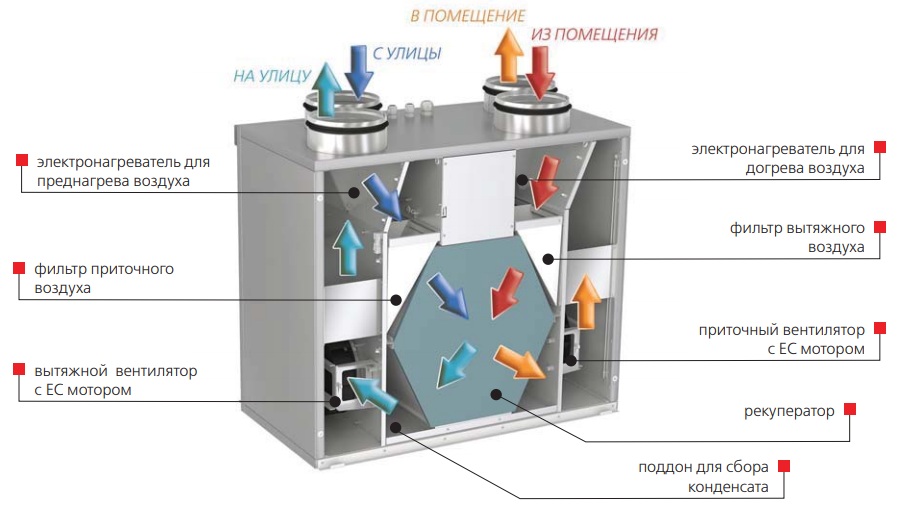

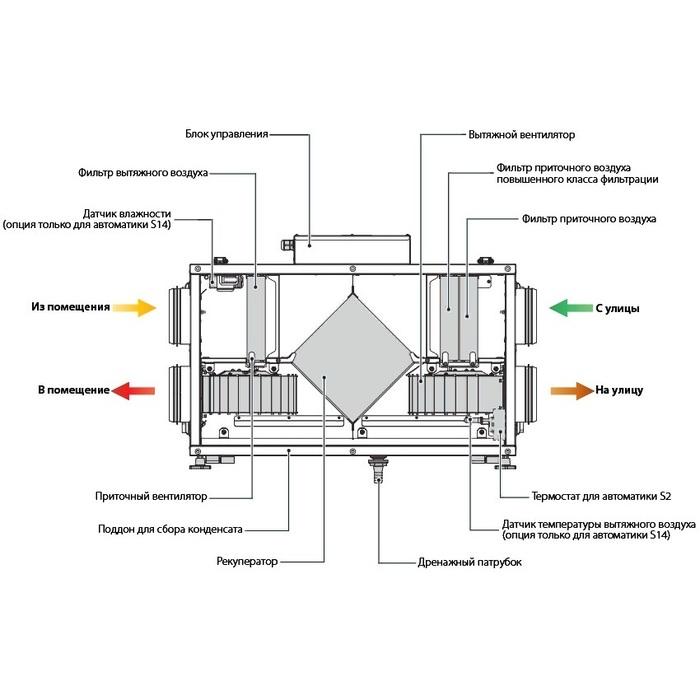

Рекуператор тепла состоит из корпуса, который покрыт тепло- и шумоизоляционными материалами и выполнен из листовой стали. Корпус прибора является достаточно прочным и способен выдерживать весовые и вибрационные нагрузки. На корпусе имеются отверстия притока и оттока, а продвижение воздуха по прибору обеспечивается двумя вентиляторами, как правило, осевого или центробежного типа. Необходимость их установки обусловлена значительным замедлением естественной циркуляции воздуха, что вызвано высоким аэродинамическим сопротивлением рекуператора. Во избежание всасывания опавших листьев, мелких птиц или механического мусора на приточное отверстие, расположенное со стороны улицы, устанавливается воздухозаборная решётка. Такое же отверстие, но со стороны помещения, также оснащается решёткой или диффузором, равномерно распределяющим воздушные потоки. При монтаже разветвлённых систем к отверстиям монтируются воздуховоды.

Кроме того, входные отверстия обоих потоков оборудуются фильтрами мелкой очистки, предохраняющими систему от попадания пыли и жировых капель. Это предохраняет каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, чисткой, а при необходимости их заменой. В противном случае забившийся фильтр будет выступать в качестве естественной преграды воздушным потокам, ввиду чего сопротивление им возрастёт и вентилятор сломается.

По типу конструкции фильтры рекуператоров могут быть сухими, влажными и электростатическими. Выбор нужной модели зависит от мощности прибора, физических свойств и химического состава отводимого воздуха, а также от личных предпочтений покупателя.

Помимо вентиляторов и фильтров, в состав рекуператоров входят нагревательные элементы, которые могут быть водяными и электрическими. Каждый нагреватель оснащён температурным реле и способен автоматически включаться, если тепло, выходящее из дома, не справляется с подогревом входящего воздуха. Мощность нагревателей выбирается в строгом соответствии с объёмом помещения и рабочей производительностью вентиляционной системы. Однако в некоторых приборах нагревательные элементы лишь защищают теплообменник от промерзания и на температуру входящего воздуха влияния не оказывают.

Водяные элементы нагревателя более экономичны. Это объясняется тем, что теплоноситель, который двигается по медному змеевику, поступает в него из системы отопления дома. От змеевика происходит нагрев пластин, которые, в свою очередь, отдают тепло воздушному потоку. Система регуляции водяного нагревателя представлена трёхходовым клапаном, открывающим и закрывающим подачу воды, дроссельным клапаном, уменьшающим или увеличивающим её скорость, и смесительным узлом, регулирующим температуру. Водные нагреватели устанавливаются в систему воздуховодов с прямоугольным или квадратным сечением.

Электрические нагреватели чаще устанавливают на воздуховоды с круглым сечением, а в качестве тэна у них выступает спираль. Для корректной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше либо равна 2 м/с, температура воздуха составлять 0-30 градусов, а влажность проходящих масс не превышать 80%. Все электронагреватели оснащены таймером работы и термореле, отключающим прибор в случае его перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператоры устанавливают ионизаторы воздуха и увлажнители, а наиболее современные образцы оборудованы электронным блоком управления и функцией программирования режима работы, в зависимости от внешних и внутренних условий. Панели приборов имеют эстетичный внешний вид, позволяя рекуператорам органично вписываться в систему вентиляции и не нарушать гармонию помещения.

Принцип действия ПВУ

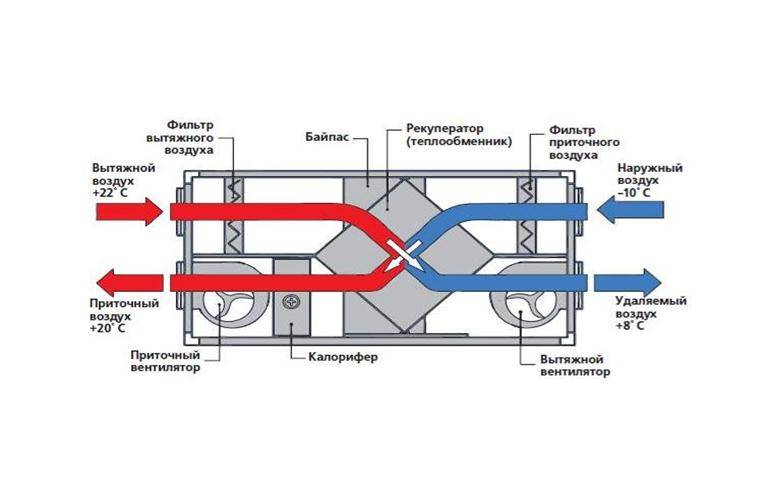

Принцип действия приточно-вытяжной установки с рекуперацией тепла заключается в следующем. Нагретый воздух забирается посредством воздухозаборников в наиболее влажных помещениях (кухня, ванная, туалет, хозяйственное помещение и т. п.) и через воздуховоды удаляется наружу здания. Однако прежде чем покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Этим теплом нагревается забираемый снаружи холодный воздух (он также проходит через тот же теплообенник, но уже в другом направлении) и подается внутрь (гостиная, спальни, кабинеты и т. д.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объемов вентилируемых помещений и их функционального назначения. Самая простая установка представляет собой изолированный термически и акустически и заключенный в стальной корпус набор взаимосвязанных между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды в данном контексте не рассматриваются).

Через теплообменник в процессе работы установки проходят два потока воздуха — внутренний и наружный, которые при этом не смешиваются.  В зависимости от конструкции теплообменника рекуператоры бывают нескольких типов.

Наиболее дальновидные домовладельцы проектируют в своих зданиях сразу две системы вентиляции: гравитационную (естественную) и механическую с рекуперацией тепла (принудительную). Система естественной вентиляции в этом случае является аварийной и служит на случай неполадок в работе приточно-вытяжной установки и используется в основном в  неотапливаемый период. При этом следует помнить, что во время эксплуатации системы механической вентиляции воздуховоды гравитационной должны быть плотно закрыты. В противном случае эффективность принудительной вентиляции будет потеряна.

Виды блоков рекуперации тепла

Рекуперация тепла в системе приточной вентиляции явление относительно новое и пока мало распространенное. Существует несколько типов устройств и большой выбор моделей по каждому виду. Приточно-вытяжная вентиляция с подогревом воздуха и рекуперацией выполняет следующие функции:

• Возврат тепловой энергии;
• Экономия топлива;
• Снижение стоимости оборудования;
• Обеспечение экологических норм;
• Сокращение транспортных расходов;
• Снижение стоимости газоочистки;
• Снижение затрат на систему отопления.

Роторный (барабанный)

Теплообменник подходит для местности с суровым климатом. Барабан изготовлен из фольги алюминия. Поступательными движениями тепло переходит от вытягиваемого к подаваемому воздуху:

• Тепло передается подаваемому воздуху;
• Смешивание потоков составляет менее 0,1%;
• Возвращается теплый и увлажненный воздух.

Помещения меньше высыхают. Полезная мощность составляет 92%.

Пластинчатый перекрестный рекуператор

Предназначен для местности с мягкими погодными условиями. Встречные потоки пластинчатого рекуператора разделяются алюминиевой фольгой.

• Тепло передается подаваемому воздуху;
• Формируется конденсат;
• Необходим отвод воды.

Тепло удаляемого воздуха через алюминиевые пластины нагревает подаваемый воздух. На пластинах теплообменника конденсируется влага, которая попадает из помещений.

Во время отогрева КПД теплообменника равна нулю, тепловозврат не происходит.

Общая эффективность вентиляционной установки падает. Система возвращает до 95% тепла.

Тепловые трубки

Данный вид производится как герметично запаянная трубка из материала с хорошей тепловой проводимостью. Внутрь заливается фреон. Рекуператор помещается в воздуховод вертикально (допустимо устанавливать под небольшим градусом). Нижний конец помещается в вытяжке, верхний в приточной вентиляции.

Теплый воздух проходит по нижнему воздуховоду по дну трубки. Фреон закипает, пары поступают в верхнюю часть и встречаются с приточным воздухом, забирая тепло от фреона. Конденсат оседает на дно трубки, цикл повторяется. Достоинство: нет движущихся частей. Недостаток: слабая работоспособность, система работает на фреоне.

Устройство с промежуточным теплоносителем

В качестве теплоносителя используется вода или специальный раствор.

• Два теплообменника сообщаются между собой трубопроводами;
• Один из них находится в канале, который вытягивает воздух и получает теплоту;
• Теплота через теплоноситель переходит во второй теплообменник, размещенный в канале приточного воздуха, где происходит нагрев.

Потоки не смешиваются друг с другом, но промежуточный теплоноситель снижает эффективность работы до 50%. Дополнительно КПД можно увеличить насосом. Достоинство промежуточных теплоносителей в том, что теплообменники можно устанавливать на расстоянии друг от друга. Монтаж производится в вертикальном и горизонтальном положении.

Грунтовый теплообменник

Стоимость эксплуатации системы снижается на 5-10%. Если нет грунтового теплообменника, воздух, попадающий в систему рекуперации, проникает непосредственно с улицы. С грунтовым теплообменником на глубине порядка двух метров в земле прокладывается труба. Температура воздуха ниже промерзания грунта остается всегда стабильной в районе +10◦C.

Воздух проходит по трубе в земле и попадает в рекуперацию тепла. Разницу температур компенсировать гораздо проще. ТЭНы включаются реже, экономия тепла становится больше.

Грунтовый теплообменник необходимо делать по проекту. В зависимости от площади дома подбирается система рекуперации, которая определенный объем воздуха забирает с улицы и, проводя через весь грунтовый теплообменник, его разогревает. Важно обратиться к опытному проектировщику. Именно он сможет рассчитать длину и глубину канала.

Технические характеристики, на которые следует обратить внимание при выборе

• Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
• При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
• Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
• Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
• Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Рекуператоры, монтируемые на крышах

Эти вентиляционные агрегаты используют на объектах с большим рабочим пространством. Они фильтруют, подогревают и подают в здание воздух. Температуру воздуха регулируют канальным нагревателем или охладителем. Его приток осуществляется частично или в полном объёме через пластинчатую конструкцию рекуператора.

Характеристика

Устанавливают такие приточно-вытяжные системы вентиляции на кровельных перекрытиях зданий через проделанные в них отверстия. Рекуператоры вытягивают собираемый под потолком использованный воздух и выбрасывают в атмосферу, а его тепло передаётся мощной входящей струе. Подачу воздуха направляют сразу под потолок или направляют в рабочую зону. Рекуператор может быть составным узлом в общей схеме вентилирования всего объекта. Устройство простое в эксплуатации.

Конструкция

Модели агрегатов изготавливают разной мощности, которую измеряют объёмом проходящего воздуха в кубических метрах за час. Основанием устройства служит каркасно-панельная конструкция из алюминиевых профилей. Оптимальная толщина листов теплообменника около 0,2 мм. Для звуковой и тепловой изоляции стенки корпуса заложены минеральной ватой. Рекуператоры комплектуют для подогрева электрическими, водяными и газовыми секциями. Достигаемая эффективность — около 65%. Монтаж приточно-вытяжной вентиляции не вызывает каких-либо трудностей. Для этого необходимо выполнить в кровле окно и укрепить конструкцию — «стакан» для правильного распределения нагрузки. Установка рекуператора на крыше не занимает полезный объём здания.

Рекуператор с водяной циркуляцией

Характеристика

Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%.
Приточно-вытяжную вентиляцию с рекуператорами такого типа применяют редко, когда есть возможность собрать теплообменную магистраль.

Работа этой системы требует частого контроля. Слабым местом является наличие насоса, обеспечивающего циркуляцию теплообменного вещества. А также дополнительных узлов, регулирующих работу системы. Они увеличивают расход электроэнергии. При большом удалении приточного и вытяжного теплообменников применять такой вариант нецелесообразно. Рекуператор выполняет только функцию теплообмена без трансформации влаги.

Конструкция

Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.

Проблемы с установкой системы

Потенциальных проблем, связанных с использованием подобного оборудования, практически нет. Некоторые решаются производителем, другие становятся головной болью покупателя. К основным проблемам можно отнести:

• Образование конденсата. Законы физики определяют то, что при прохождении воздуха с высокой температурой через холодную замкнутую среду происходит образование конденсата. Если температура окружающей среды ниже нуля, то ребра начнут обмерзать. Вся информация, приведенная в этом пункте, определяет существенное снижение эффективности работы устройства.
• Энергоэффективность. Все вентиляционные системы, работающие совместно с рекуператором, зависимы от энергии. Проводимый экономический расчет определяет то, что полезными будут лишь те модели рекуператоров, которые будут сберегать больше энергии, чем тратить.
• Период окупаемости. Как ранее было отмечено, устройство предназначено для экономии энергии. Важным определяющим фактором является то, сколько лет необходимо для того, чтобы покупка и установка рекуператоров окупилась. Если рассматриваемый показатель превышает отметки 10 лет, то смысла в установке нет, так как за это время другие элементы системы потребуют замены. Если расчеты показывают, что период окупаемости составляет 20 лет, то возможность установки устройства не следует рассматривать.

Вышеприведенные проблемы стоит учитывать при выборе теплообменника, которые существует несколько десятков видов.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Приложить файлы

Отправить заявку

Приточно-вытяжная система вентиляции

Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами.  Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

1. Воздуховоды — необходимы для проведения и подачи воздушного потока.
   Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.

2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.
   Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.

3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения.
   Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.

4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.

5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.

6. Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.

7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха.  Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.

8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.

9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.



Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

• включение/отключение системы
• работу электронагревателя или водяного калорифера
• управление заслонками с приводами
• изменение режимов работы (скорости, температура и т.д.)
• безопасность и аварийные режимы системы


Шкаф автоматики приточно-вытяжной системы вентиляции

Самым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.


Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м³/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.


Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м³/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.

Моноблочная приточно-вытяжная установка Dantex

Стандартные задачи системы вентиляции

Проект вентиляции преимущественно зависит от площади помещения, количества людей, рода их деятельности, уровня физической активности, оборудования (если это производственный цех или что-то подобное). Если говорить о бытовых задачах, то вентиляция должна:

– создавать нормальный климат в рабочей зоне, не создавая при этом излишнего шума

– устранять из помещения вредные газообразные вещества, примеси, неприятные запахи

– подавать в помещение свежий или очищенный воздух

– быть удобной в эксплуатации и монтаже

– не создавать во время работы шума, вибраций, сквозняков и т.д.

Необходимый объем свежего воздуха:

– для офисных помещений – 60 м³/ч на человека;

– для жилых комнат 20 м³/ч на человека;

– температура воздушных потоков от 20±2 °С.

Объем удаляемого воздуха:

– для санузла или ванной комнаты 50 м³/ч;

– для кухонь 10 м³/ч на квадратный метр;

– для рабочих помещений рассчитывается исходя из количества работников.

Дополнительные требования можно посмотреть в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование (с Изменениями N 1, 2, 3)».

Допустим, речь идет об офисном помещении, где постоянно находится определенное количество работников, занимающихся умственным трудом. Использовать только приточную, либо только вытяжную вентиляцию неразумно, т.к. для обеспечения воздухообмена персонал начнет открывать окна, может появиться неприятный сквозняк, в помещение будет проникать посторонний шум, работоспособность снизится. Разумнее использовать приточно-вытяжную систему, которая создаст необходимый микроклимат.

Свежий воздух всасывается через воздухозаборные решетки и,  очищенный и подогретый, подается в помещение, загрязненный, тем временем, отводится через вытяжку наружу. Использование шумоглушителей остается на усмотрение проектировщиков. Воздуховод может быть подобран таким образом, что воздушная масса будет двигаться, не производя особого шума, а за разговорами коллег, работой офисной техники шум и вовсе не будет слышен.


Схема движения воздуха в приточно-вытяжной системе вентиляции в офисе


Пример: выбор вентиляционной установки для системы вентиляции квартиры

В примере рассмотрим вентиляцию квартиры общей площадью 180-200м². Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел  и ванная комната. Высота потолков в каждой комнате одинакова и равна 3.25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

Данный воздухообмен можно обеспечивать двумя различными способами:

Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы. Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

*ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе.


Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м³/ч.

Название	Ед. измерения	Вариант I	Вариант II
Воздухообмен	м3/час	300	300
Магистральный воздуховод	мм	160	160
Температура внутри помещения	°С	20	20
Способ нагрева воздуха		Эл-во и  рекуперация	Эл-во
Требуемое количество энергии	кВт	4,96	4,96
Затрачиваемое кол-во из эл. сети	кВт	1,73	4,96
Время работы в течении дня	час	8	8
Затраты на эл. энергию	кВт/час	13,88	39,55
Стоимость кВт*ч эл. энергии	руб/кВт	5,03	5,03
Затраты на эл. энегрию за месяц	руб	2094,22	5983,49



*Формулы , используемые для расчетов

Q = G * C_p * ( t_вн — t_нар )

Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ — это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная — из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).


Принудительная вытяжная вентиляция — из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.


Принудительная приточно-вытяжная система — если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т.е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.


А вот с вентиляцией ресторанов и кафе все несколько сложнее.  Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе.


Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни.


В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

Приточно-вытяжная вентиляция в кафе и ресторане


Управление приточно-вытяжной системой вентиляции

Если в системе используется приточно-вытяжная установка одного производителя, то у нее обычно имеется свой собственный пульт, который может управлять следующими параметрами:

• включением и отключением системы
• производительностью системы (обычно 3-5 режимов по скорости)
• температурой приточного воздуха
• режим работы по таймеру (Некотороые установки приспособлены к привязке режима работы ко времени. Например, понедельник — пятница она работают, а в субботу — воскресенье — отключаются.

ВАЖНО! Если система без блока охлаждения, то температуру можно только нагревать выше уличной до необходимой (для холодного периода года). Летом соответственно понизить температуру притока могут только установки с функцией охлаждения. Они значительно дороже, чем без охлаждения, поэтому чаще проблему с охлаждением решают с помощью системы кондиционирования.



Это стандартный функционал полупромышленных вентиляционных установок. На более сложных моделях установок (сборных) есть возможность спрограммировать практически любую функцию, необходимую заказчику. Например, включение-отключение по датчику углекислого газа, по влажности и т.д.




Пульт управления ПВУ


Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

Для объектов типа цехов, ресторанов, покрасочных камер и др., где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

В основном, процесс обслуживания заключается в следующем:

• замена неисправных компонентов
• очистка от пыли и промывка фильтров
• очистка от пыли и промывка теплообменника
• проверка электрических соединений, протяжка автоматов в шкафу управления
• чистка воздухораспределительных решеток от грязи и пыли
• проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
• замер общих расходов и балансировка всей системы


Что важно знать об обслуживании приточно-вытяжной системы

1. Необходимость обслуживания. Если в системе происходит какой-то сбой или выходит из строя какой-то компонент, лучше это заметить во время обслуживания, пока не произошло какой-то аварии и не вышло из строя что-нибудь еще. Как например, при прекращении подачи горячей воды в водяной калорифер, и клапан не перекроет подачу холодного воздуха – калорифер замерзнет и в последствии лопнет, что после подачи воды приведет к затоплению.

2. Стоимость обслуживания. Варьируется в зависимости от размеров вентиляционной системы, количества оборудования и сложности проводимых работ.

3. Доступ к системе. Устанавливая оборудование, следует подумать, что рано или поздно придется проводить техническое обслуживание, поэтому надо обеспечить легкий доступ ко всем частям, которые могут потребовать замены.

На некоторых объектах, особенно связанных с общепитом, необходимо проводить дезинфекцию системы вентиляции – скапливающаяся пыль и грязь в воздуховодах способна провоцировать тяжелые заболевания. Сначала нужно оценить «степень поражения». Потом выбрать метод очистки: механическая очистка, либо использование химических реагентов. В первом случае в ход идут щелочные машины, промышленные пылесосы, продувка; во втором – химические растворы, разрешенные для использования в жилых зданиях и промышленных помещениях. Далее проводится дезинфекция, дизраствор распыляется из эластичной трубки со специальной насадкой. Мера эта необязательна, иногда чистки вполне достаточно, но если обнаружены болезнетворные бактерии на оборудовании – вариантов нет. Провести самостоятельно дезинфекцию нельзя, этим могут заниматься только специальные организации, имеющие на это лицензию государственного образца. Дезинфекции и очистки требуют не только воздуховоды, но и решетки воздухозаборные, лопасти вентилятора, клапаны.




Дезинфекция приточно-вытяжной системы вентиляции

Проведенное вовремя техническое обслуживание – залог правильной работы системы вентиляции и вашей безопасности.


В заключение необходимо отметить, что только качественно спроектированная и смонтированная система приточно-вытяжной вентиляции работает долговечно и не беспокоит своего хозяина, поэтому, разумеется, мы рекомендуем, чтобы и проектирование, и монтаж, и обслуживание делали специализированные организации.

Получить бесплатную консультацию инженера по приточно-вытяжной вентиляции

Получить!

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI



Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь. Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

В этом кратком информационном документе мы рассмотрим каждый вариант искусственной вентиляции легких и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.



Повышенная герметичность и низкий уровень качества воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непредвиденным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

Воздух в жилых помещениях может быть весьма вредным для здоровья. Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

• В среднем человек получает 72% химического воздействия дома.[1]
• Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни снаружи.[2]
• Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
• Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO ₂ ) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении.[5]



Механическая вентиляция — решение

Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию. До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62. 2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в помещении. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62.2 был принят местными нормами США, а также повлиял на них 9.0005



Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Отметим, что системы непрерывной вентиляции «для всего дома» были разработаны в XIX в.80-х годов, чтобы удовлетворить потребности хорошо изолированных домов того времени в отношении качества воздуха в помещении. [9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:



Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)
• Системы вытяжной вентиляции работают путем сброса давления в конструкции. Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает подпитку снаружи через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги.[10]
• Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например, ванных комнат и кухонь.[11]
• Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

Проблемы:

• Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества. К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции. [13]
• Системы вытяжной вентиляции также могут способствовать более высоким затратам на обогрев и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.[14]



Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)
• В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, каналах вентилятора ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
• Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, в которых жильцы живут больше всего, например, в спальнях и гостиной. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
• Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в дом, по сравнению с вытяжными вентиляционными системами. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
• Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к плесени, грибку и гниению. [18]

Проблемы:

• Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
• Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.[20]



Приточно-вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 3: Система сбалансированной вентиляции (DOE)
• Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
• Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
• В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом. Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

Проблемы:

• Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, наружный воздух перед подачей может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
• Поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]



Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

• Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение. [26]
• Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.
Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)



Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)



Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)



• Основное различие между ERV и HRV заключается в том, как работает теплообменник. В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
• Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]]
• Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
• Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]



Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)


Проблемы:

• Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]



Вкратце

Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций. Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www.hvi.org.

---

[1] «Качество воздуха в помещении», сертификация GREENGUARD UL Environment, http://greenguard. org/en/consumers/consumers_iaq.aspx.

[2] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[3] «Почему Качество воздуха в помещении важно для школ, EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[4] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[5] Joe Romm , «Эксклюзивно: повышенный уровень CO2 напрямую влияет на человеческое познание, как показывает новое исследование Гарварда», Climate Progress, 26 октября 2015 г., brain/.

[6] «Вентиляция: как дышат здания», Американская ассоциация легких, http://www.lung.org/our-initiatives/healthy-air/indoor/at-home/ventilation-buildings-breathe. HTML

[7] «Стандарт IAQ исключает предположение о проникновении, требуется сигнализация CO», Новости ACHR, 9 мая 2013 г., https://www.achrnews.com/articles/123182-may-9-2013-iaq-standard-removes -проникновение-предположение-требует-совместной-тревоги.

[8] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[10] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[11] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[12] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[13] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[14] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[15] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[16] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[17] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[18] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[19] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[20] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[21] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[22] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[23] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[24] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[25] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[26] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[27] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[28] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[29] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[30] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[31] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[32] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

Как работает установка рекуперации тепла?

Во всем мире установки с рекуперацией тепла остаются популярным вариантом среди установок HVAC: в 2018 году продажи решений для жилых помещений в ЕС достигли 409 млн евро. И колеса рекуперации тепла, и пластинчатые теплообменники предлагают экономичный способ управления затратами на HVAC. Они представляют собой экологически чистый выбор, восстанавливая до 90% ощутимой энергии. Они также обеспечивают эффективную вентиляцию внутреннего пространства в гораздо большей степени, чем просто открытие окна, что важно по нескольким причинам.

Преимущества внутренней вентиляции

Во-первых, современные дома строятся в соответствии со все более строгими стандартами, поэтому влага от приготовления пищи, стирки, душа и даже дыхания может оставаться внутри дома из-за его герметичности. Плесень, бактерии и пылевые клещи — это лишь некоторые из вещей, которые могут процветать во влажной среде. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) также четко оценило ценность систем HVAC, особенно в связи с пандемией коронавируса. В нем категорически заявляется, что системы вентиляции и фильтрации, обеспечиваемые системами HVAC, способны снизить концентрацию COVID-19 в воздухе. , что, в свою очередь, снижает риск воздушно-капельной передачи. Обеспечение здоровой окружающей среды имеет решающее значение для общественных зданий, где люди продолжают собираться, таких как супермаркеты, банки, медицинские учреждения, рабочие места и университеты.

ASHRAE добавляет, что некондиционируемые помещения могут вызывать как опасный для жизни тепловой стресс, так и снижать сопротивляемость человека инфекциям. В своем Руководстве по эксплуатации зданий во время пандемии COVID-19 ASHRAE рекомендует усилить вентиляцию наружного воздуха вместо рециркуляции спертого воздуха, который может содержать переносимые по воздуху следы вируса. Таким образом, установки для рекуперации тепла имеют решающее значение во многих отношениях. Они помогают регулировать температуру и окружающую среду в помещении до оптимальных для человеческой деятельности, а также снижают потребление энергии и уменьшают счета за электроэнергию. И в современном мире они являются важным фактором предотвращения дальнейшего распространения COVID-19. .

Сколько нужно свежего воздуха?

Поддержание здорового уровня свежего воздуха является ключом к поддержанию здоровья как здания, так и его обитателей в долгосрочной перспективе. В предыдущие десятилетия относительно плохие методы строительства означали, что в большинство зданий поступал естественный приток свежего воздуха. Тем не менее, сегодняшние улучшенные стандарты и акцент на энергоэффективность продолжают создавать здания и дома, которые являются более герметичными, чем когда-либо.

С 1970-х годов стандарт ASHRAE 62.1 является глобальным стандартом вентиляции для обеспечения приемлемого качества воздуха в помещении.

Чтобы быть эффективной, ASHRAE говорит, что вентиляция в жилых помещениях должна обеспечивать не менее 0,35 воздухообмена в час. Как минимум, вентиляция не должна опускаться ниже 15 кубических футов в минуту на человека.

 ASHRAE 62.2 содержит специальные расчеты для жилых домов.

(Жильцы x 7,5) + (Квадратные футы кондиционируемой площади пола x 0,03) = Скорость вентиляции в кубических футах в минуту

Этот расчет представляет собой уровень, на котором поддерживается здоровый уровень кислорода даже в современных более герметичных домах. Это также способствует удалению из воздуха небольших невидимых загрязняющих веществ, которые в противном случае могли бы нанести вред людям, живущим в космосе. Наконец, это помогает обеспечить долговечность здания и избежать образования плесени за счет удаления избыточной влажности.

Этот онлайн-калькулятор может точно определить требования к вентиляции для вашего помещения.

Итак, как работает установка рекуперации тепла?

Инженеры разрабатывают установки для рекуперации тепла, чтобы свести к минимуму воздействие на окружающую среду. Установки работают по принципу возобновляемой энергии, извлекая как можно больше ощутимой энергии из отработанного воздуха, выходящего из вашего здания.

Теория проста. Поскольку воздух внутри здания заменяется воздухом снаружи, тепловая энергия выходящего воздуха теряется. Но установка рекуперации тепла сохраняет значительную часть явной тепловой энергии отработанного воздуха, когда он проходит через теплообменную сердцевину установки.

Например, в пластинчатых теплообменниках энергия вытяжного воздуха используется для нагрева ряда алюминиевых или полимерных пластин. При этом поступающий воздух проходит с другой стороны пластин. Тепловая энергия обменивается с несвежим выходящим воздухом на свежий входящий воздух.

На практике, как и в любом сложном инженерном деле, детали намного сложнее. Все, от расстояния между пластинами (2 мм или 3 мм в последних моделях Swiss Rotors) до конструкционного материала (алюминиевые или полимерные пластины) и методов очистки, выбрано намеренно, чтобы обеспечить соответствие эффективности и производительности устройства соответствующим стандартам.

Какой рекуператор лучше всего подходит для вас?

Когда речь идет о рекуперации тепла в системах вентиляции и кондиционирования воздуха, наиболее популярными решениями являются рекуператоры тепла и пластинчатые теплообменники. Каждый из них имеет свои сильные стороны и особую пригодность для конкретных обстоятельств.

Почему стоит выбрать колесо для рекуперации тепла?

Колеса рекуперации тепла передают как явную, так и скрытую энергию между потоками вытяжного и приточного воздуха. Они доступны в различных размерах, что делает их идеально подходящими для большинства применений. Колеса рекуперации тепла от Swiss Rotors, например, доступны в диаметрах от 21 дюйма и до 83 дюймов в диаметре. Расход воздуха варьируется от 353 м3/ч до 40 715 м3/ч. При всех размерах глубина колеса остается неизменной и составляет всего 4,5 дюйма.

Колеса рекуперации тепла

обеспечивают рекуперацию до 87% энергии и доступны в трех различных типах рекуперации: сорбционная (полная), энтальпийная (гигроскопическая) и конденсационная (негигроскопическая).

• В сорбционной модели оба слоя фольги покрыты влагопоглотителем. Молекулярное сито 3А обеспечивает гигиеничность устройства. Он также предлагает высокую скрытую эффективность восстановления.
• В энтальпийной модели один слой фольги покрыт влагопоглотителем. Другой покрыт стандартным алюминием. Эта комбинация снижает стоимость круга, сохраняя при этом умеренную рекуперацию скрытого тепла.
• В конденсационной модели предусмотрена только рекуперация физического тепла. Влагопоглотитель не используется, что означает, что рекуперация влаги из отработанного воздуха невозможна.

Колеса рекуперации тепла Swiss Rotors имеют сертификаты Eurovent и 1060 AHRI. Они также имеют гигиенические сертификаты VDI 6022 и SWKI VA104-01. Эти сертификаты обеспечивают уверенность и спокойствие для наших клиентов, которые знают, что наша продукция всегда будет соответствовать ожиданиям. Каждое монолитное колесо изготавливается с использованием запатентованной технологии формирования фольги, которая механически сцепляет слои фольги, обеспечивая беспрепятственный поток воздуха. Ступица изготовлена ​​из экструдированного алюминия и усилена спицами диаметром 45 мм, если диаметр колеса превышает 1800 мм. Шариковые подшипники с постоянным уплотнением и смазкой гарантируют более 200 000 часов работы. Наконец, система двойного периферийного уплотнения обеспечивает примерно на 2 % более высокую степень извлечения при очень низкой утечке воздуха.

Почему стоит выбрать пластинчатый теплообменник?

Преимущества пластинчатых теплообменников также значительны. Они восстанавливают до 90% разумной энергии. Они также предотвращают перекрестное загрязнение воздушных потоков, что делает их идеально подходящими для мира, пытающегося справиться с пандемией коронавируса. Это наиболее эффективная разумная система рекуперации энергии и единственное решение, подходящее для критических ситуаций, которое может работать только с гарантией нулевого перекрестного загрязнения.

Инженеры Swiss Rotors создали полный диапазон типоразмеров, подходящих для всех стандартных отраслевых форматов. Самая маленькая модель имеет размеры 496 мм x 271 мм; самые большие регистры 1182 мм x 959 мм. Доступны как алюминиевые, так и полимерные теплообменники (ознакомьтесь с этой статьей, чтобы сравнить их).

Наша система HexWall предназначена для увеличения объема воздушных потоков. Внутренний кожух разделяет потоки воздуха (чтобы они не смешивались) и является несущим элементом конструкции. Каждая система HexWall готова к сборке, и ее установка занимает всего несколько минут. Они также занимают гораздо меньше места и доступны всего за две недели.

Двойные алюминиевые кромки (в алюминиевом сердечнике) и ультразвуковая сварка (в блоке рекуперации тепла из полимера) обеспечивают пластинчатым теплообменникам Swiss Rotors максимально возможный уровень герметичности.

Пластинчатые теплообменники

также способны к рекуперации энергии. Они могут охлаждать или нагревать поступающий воздух в зависимости от наружного климата. Эта особенность делает их идеальными для жарких стран, таких как Объединенные Арабские Эмираты, где отработанный воздух можно использовать для охлаждения поступающих более теплых воздушных потоков.

Как и в случае с колесами-рекуператорами, модели пластинчатых теплообменников Swiss Rotors имеют сертификаты Eurovent, а также сертификаты VDI 6022 и SWKI VA104-01.

No related posts.
