Круговая лестница на второй этаж, круглые лестницы, круговые межэтажные лестницы

Круговые — это разновидность винтовых лестниц. На чертеже они выглядят, как круг с радиальным расположением проступей, по которым при ходьбе человек совершает оборот на 360 градусов.

Виды лестниц с круговым расположением ступеней

Круглые забежные марши ставят там, где сделать прямую лестницу мешает ограниченность пространства. Конструкцию на второй этаж можно расположить на участке в 1,5 м2. Под нее делают круглый проем. Заход может быть справа или слева, при этом нужно обеспечить свободный подступ к нему.

Учтите, что по круговым системам неудобно носить мебель, технику. Подлестничное пространство не получится оборудовать полочками или шкафами.

Круговые конструкции отличаются способом крепления ступеней:

• На опору и стены колодца. Если проем узкий, проступи делают на всю его длину. Узкую часть монтируют вокруг вертикальной стойки, широкую — крепят в стену.
• На опорный столб. Ставят в центре комнаты или в удалении от стен. Диаметр опоры рассчитывают так, чтобы она выдержала вес всех элементов.
• На гнутые тетивы или монокосоур. Для каркасной круговой лестницы нужно больше места, чем для первых двух типов. Ее проектирование требует точного расчета, профессионального монтажа.

Лучший материал для межэтажных круговых систем — дерево, металл. Центральную опорную стойку делают из металлических или деревянных балок. Металлические тетивы, косоуры изготавливают сварными или сборными. Для придания прочности каркасу в него встраивают ребра жесткости. Усиленный металлокаркас выдерживает нагрузку до 600 кг.

Гнутые элементы из массива дерева производятся на специальном оборудовании. Трудоемкость и кропотливость работы обуславливает немалую цену. Чтобы снизить затраты используют клееный брус.

В выборе материалов для ступеней и ограждений ограничений практически нет. Ступени можно сделать из дуба, бука.

Бюджетной сосне можно придать любой оттенок, имитирующий даже ценные породы. Оригинально и современно выглядит закаленное стекло: белое, тонированное, цветное.

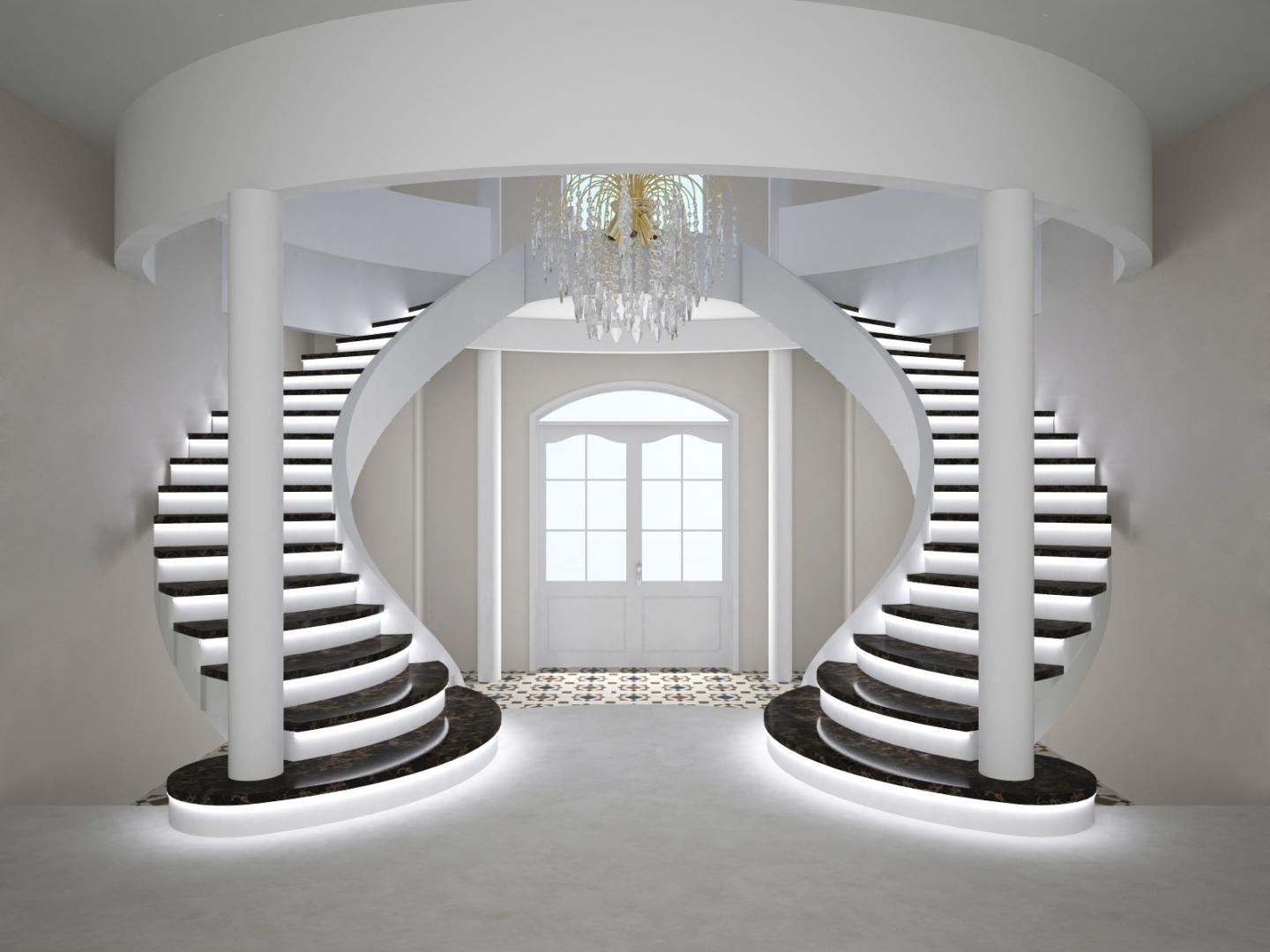

На базе стандартных круговых конструкций создают оригинальные дизайнерские проекты лестниц, которые обеспечат удобный доступ на второй этаж и украсят интерьер дома, двухуровневой квартиры.

Параметры, влияющие на безопасность

В строительстве лестничных систем проектировщики соблюдают строительные нормы, иначе конструкция не получится удобной и надежной. При конструировании винтовой круглой лестницы важно точно рассчитать ее размеры, чтобы они не выходили за показатели, рекомендованные строительными нормами:

1. Диаметр перекрытия — 140-340 см.
2. В домах с двумя-тремя этажами минимальная ширина марша — 1,05 м.
3. Уклон — не больше 40º.
4. Высота шага — 15-19 см.
5. Ширина проступи в узкой части — не меньше 10 см, по центру — минимум 20 см.
6. Высота ограждений от 90 см.
7. Если в круговой конструкции больше одного оборота, расстояние между витками — не меньше роста человека (1,9 м).

При расчете круглой лестницы определите точное направление вращения, место захода и выхода. Может не хватить площади, отведенной под поворот в 360 градусов. Нужно вычислить:

• длину окружности марша с учетом высоты между полом первого-второго этажа и диаметра проема;
• количество ступеней в витке, исходя из рекомендованной высоты шага;
• глубину проступей в средней части (длина окружности/количество ступеней), в точке крепления на опоре, в наружной части;
• проем в межэтажном перекрытии — размеры больше диаметра лестницы на 20-22 см.

Лестничные элементы изготавливают строго по размерам, полученным в результате расчетов. Монтаж винтовых лестниц достаточно сложный. Намного проще собрать модульную круглую конструкцию. Вы можете собрать модули своими силами.

В комплекте — модули каркаса, ступени, ограждения, крепеж, инструкция.

Соблюдение последовательности монтажа:

1. Обозначаем на первом этаже место расположения лестницы.
2. Прикладываем к полу проступь и очерчиваем окружность с диаметром, равным ее длине.
3. Устанавливаем стойку по центру круга.
4. Надеваем промежуточную втулку, а на нее — первую ступень.
5. Выравниваем проступь по высоте от пола, по удаленности от стен, закрепляем ее.
6. Укладываем поочередно остальные ступени, чередуя их со втулками, распределяя по всей окружности.
7. Закрепляем последнюю проступь в стенах проема.
8. Ставим балясины и поручень.

Расчет количества модулей производится, исходя из расстояния между этажами. Надежность модульной лестницы зависит от крепления и правильной сборки. Такие марши, как правило, не нуждаются в дополнительной отделке. Все элементы продаются готовыми — покрашенными, обработанными защитными пропитками.

в частном доме, для дачи, спиральные лестницы

Конструкция винтового типа — выразительная деталь любого интерьера частного дома в два этажа. И хотя комфортность подъема по ней несколько ниже, чем по маршевой системе — тяжело подниматься пожилым людям, детям, переносить габаритные предметы — винтовая лестница в частном доме.

• не занимает много свободной площади за счет спирального расположения ступеней — для размещения достаточно 1 м2;
• обладает хорошей устойчивостью, прочностью;
• удобно разместится в любом месте, где есть под нее проем — в центре, в углу комнаты, между стенами, у окна.

Винтовые системы — виды, материалы

Спиральные лестницы устанавливают, как основные и вспомогательные — на второй этаж, в подсобные помещения, на антресольные этажи. По форме их делают круглыми, полукруглыми или многоугольными. На чертеже марш изображают в окружности, центром которой является опорный столб, а радиусом — длина ступени.

Выход на этаж осуществляется через квадратную, трапециевидную или треугольную площадку, подъем — по забежным ступеням, у которых наружный край шире внутреннего. Способ крепления проступей:

• на центральную стойку;
• на опору и стены проема;
• на стены проема, когда лестницу ставят между двумя стенами колодца;
• на гнутую тетиву и ограждения.

Винтовые лестницы, как правило, делают открытыми (без подступенков), чтобы ноге было больше места для опоры.

Стационарные марши проектируют на заказ, под конкретные размеры и геометрию помещения, для чего производят сложные расчеты ширины, высоты, поворота ступеней.

Готовые модульные системы имеют небольшие габариты, что позволяет ставить спиральные лестницы на даче или в небольшом частном доме при высоте между 1 и 2 этажом не больше 3 м. Преимущества сборных конструкций — скорость монтажа (3-6 часов), мобильность (можно демонтировать и переносить на другое место).

Для изготовления несущей части применяют дерево разных пород, металл: диаметр трубы — от 50 мм, и сплавы. Основное требование — устойчивость к нагрузкам не менее 150 кг/см.

Деревянные ступени лучше делать из твердого дуба, бука. В мансардные или подвальные помещения, в дачные дома с сезонным проживанием уместно ставить недорогую сосну, прошедшую защитную обработку от воздействия влаги, механических повреждений. Поставив готовые деревянные ступени на металлический каркас, вы сэкономите на отделке.

Стеклянные элементы визуально облегчают конструкцию, хорошо пропускают свет. Прочный триплекс или закаленное стекло не подвержены появлению царапин, сколов. Поверхность можно сделать матовой, глянцевой или цветной, с рисунком. Особенно красива стеклянная интерьерная лестница с подсветкой.

Особенности проектирования, монтажа

Неточности в расчетах сделают подъем травмоопасным, поэтому, в целях безопасности, производители при проектировании винтовых маршей соблюдают строительные нормы (размеры в см):

• ширина пролета — на 2 этаж — от 100-140, в подсобные помещения, на даче — от 90;
• диаметр проема — 140-340, для вспомогательной и дачной системы — от 120;
• диаметр лестницы по наружному краю — 134-330, по внутреннему — 120-320;
• высота прохода на второй этаж (расстояние между витками) — не меньше 200, на чердак — 180-190;
• угол поворота (винт) — 270-360 градусов;
• проступь — ширина в узкой части — не меньше 10, по центру — от 20;
• высота шага — 17-20;
• количество ступеней в полном обороте (в винте) — от 12;
• высота перил — 90-120.

При средних габаритах винтовых лестницах на второй этаж на них не смогут разойтись 2 человека сразу. Чтобы можно было свободно носить грузы, диаметр проема должен быть не меньше 2,2 м. Но при увеличении габаритов теряется принцип компактности — при ширине от 1,5 м площадь, занимаемая винтовым и прямым маршем, будет одинаковой.

На узких маршах на второй этаж ограждения — обязательный элемент, который предупредит падение. Выбирайте материал, который выдержит горизонтальную нагрузку 80 кг/см.

При строительстве лестницы учитывайте такие моменты, как:

• место установки;
• назначение;
• проходимость.

В деревянном доме делайте замеры для строительства лестницы после усадки стен и перекрытий. Например, брус усаживается полгода-год, оцилиндрованное бревно — 4-6 месяцев, рубленое бревно — год-полтора.

Устанавливайте центральную опорную стойку строго вертикально, контролируя положение строительным отвесом. Устойчивость марша во многом зависит от прочности крепления столба. Опору можно забетонировать в бетонный пол или прикрепить анкерными болтами. К деревянному основанию несущий элемент прикручивают анкерами.

Если ступени крепятся к вертикальной балке, в ней высверливают отверстия. Для монтажа с опорой на стену нужны больцы и стеновые кронштейны. Такой способ строительства возможен, если стены сделаны из кирпича и других прочных материалов. Газобетон нужно укреплять закладными из тяжелого бетона. В стену на глубину 25-30 см вмуровывают отрезки профильной трубы (длина — до 1 м), на которую «нанизывают» проступь. Такие сложные проекты должны выполнять специалисты, которые рассчитают оптимальные размеры элементов, крепежа и выполнят установку. Модульные лестницы собирают по инструкции производителя, поэтому их можно ставить в доме или на даче самостоятельно, без привлечения монтажной бригады.

Изогнутые лестницы: никакой тайны, простая математика

Часть первая: Обрамление

Я до сих пор помню, как впервые работал с изогнутой лестницей. К тому времени, когда я добрался туда, он был раскачан листами с временными гусеницами. До этого момента я построил несколько прямых лестниц и даже одну или две, которые ударялись о площадку и меняли направление, но эта изогнутая штука была полной загадкой. Ребята, которые работали там все это время, поделились ровно настолько, чтобы меня действительно заинтересовать, но они не раскрыли многих своих секретов. Я решил, что если они смогли это сделать, то и я смогу.0005

Потребовалось несколько лет, много времени на задавание вопросов и несколько неверных шагов, но у меня появилась возможность построить кривую лестницу для друга. Я не зарабатывал много денег, но образование, которое я получил, было бесценным. Первое, что я усвоил, это то, что между изогнутой лестницей и прямой не так уж много различий. Это по-прежнему все о вставании и беге и правильном расположении. Я построил несколько отдельно стоящих изогнутых лестниц и несколько, которые имеют изогнутую стену только по внешнему радиусу, но та, которую мы построили для этой статьи, поддерживается с обеих сторон. Мне придется оставить строительство лестницы без опоры для другой статьи.

(Примечание: щелкните любое изображение, чтобы увеличить его)

Изогнутая лестница на самом деле имеет две схемы подъема и спуска — одну на внутренней или узкой косоуре и другую компоновку на внешней косоуре. Хорошая новость заключается в том, что для моего простого метода вам нужно беспокоиться только о внутреннем макете. Первое, что мне нужно сделать, чтобы спланировать лестницу, — это выяснить, сколько подъемов потребуется, чтобы добраться с одного этажа на другой. Всегда полезно поговорить с местным инспектором по строительству, но там, где я живу, 7 3/4 дюйма — это максимальный допустимый подъем на ступень. Я начинаю с измерения расстояния от одного этажа до другого, затем делю на 7 3/4 (убедитесь, что вы делаете поправку на чистый пол на обоих этажах), чтобы получить количество подъемов, а затем регулирую подъем на ступень, чтобы он был одинаковым. . Поскольку лестница начинается с подъёма до первой ступени, а от последней ступени до следующего этажа есть ещё один подъём, у меня всегда на одну ступеньку меньше, чем количество подъёмов. У всех разные методы работы.

Для меня вертикальная планировка на столбе истории помогает мне перепроверить свои математические расчеты.

На самом деле я планирую черновой пол и готовые полы вместе с верхом и низом каждой ступени, чтобы убедиться, что у меня правильный подъем для каждой ступени. На моих работах они всегда изготавливаются из дерева толщиной в один дюйм, сделанного на заказ, чтобы соответствовать деревянному полу в доме.

Как только я определился с количеством ступенек, мой разум переключился на горизонтальное мышление. Мне нужно знать размер и расположение каждой ступени, поэтому я делаю полноразмерный макет на полу именно там, где будет построена лестница. Мои изогнутые лестницы обычно чуть больше одной четверти круга, и мне нужно немного проб и ошибок, чтобы понять их. Я уверен, что есть способ сделать это с помощью CAD-программы, но мой мозг так не работает. Я построил лестницу там, где плотники уже построили внешнюю изогнутую стену на основе плана до того, как я туда добрался, но это действительно лишает меня возможности. Если высота стропильной фермы увеличилась (что увеличивает подъем) или кто-то передвинул дверь или сделал ее больше (что уменьшило потенциальный пробег), стена на плане может не получиться. Я действительно рекомендую построить свои собственные стены или, по крайней мере, пораньше приступить к работе и сделать свой собственный макет.

Первое, что я должен сделать, это провести длинную линию мелом на полу (обычно около 14 футов) прямо под и параллельно заднему краю того места, где верхняя ступенька должна заканчиваться на втором этаже. На этой линии будет точка поворота лестницы. Большинство изогнутых лестниц имеют ширину 3 фута 6 дюймов или 4 фута. Лестница в этой статье была 3 фута 6 дюймов. Я вычел это из 14 футов, чтобы получить радиус внутренней стены 10 футов 6 дюймов.

Чтобы найти точку опоры, я начинаю с точки, которая находится прямо под тем, что будет дальним задним краем (на внешней изогнутой стене) верхней ступеньки, и отмеряю четырнадцать футов назад. Это просто работа на основе опыта, чтобы вы могли видеть, где возникает часть проб и ошибок.

Я использую точки трамвая, которые зажимаются на 2X4 на 10 футах 6 дюймов, и я рисую более четверти круга, используя 14 -фт. точка опоры. Это радиус внутренней стены. Я расширяю точки до 14 футов и рисую внешний радиус. Теперь я готов сделать пробную компоновку для моего размера протектора.

Есть два места, где вы должны соответствовать минимальному размеру с изогнутой лестницей. Минимальный размер, где я работаю, составляет 6 дюймов по внутреннему радиусу и 10 дюймов по линии ходьбы, что составляет 12 дюймов от внутреннего радиуса. Эти измерения не включают вылет протектора, но я всегда думаю, что лучше всего позвонить местному инспектору и убедиться, что вы с ним согласны.

Это самая простая часть моей системы. Я начинаю с меловой линии и делаю отметку на 9и 18 дюймов (исходя из опыта) по внутреннему радиусу. Затем я возвращаюсь и ввинчиваю винт в точку опоры, оставляя ровно столько, чтобы зацепить меловую леску.

Я протягиваю леску через 9-в. отметьте весь путь до внешнего радиуса, затем я высвечиваю линию и перехожу к 18-дюймовому. отметьте, чтобы вывести другую строку. Это дает мне схему протектора.

Если она соответствует требованиям по ширине в 12 дюймов, я готов выложить остальные ступени. Если это не так, мне просто нужно сделать отметки вдоль внутренней линии стены длиннее и нанести еще один набор линий мелом другого цвета. Мы дважды проверили, чтобы убедиться, что 9дюймов, работал, затем делал отметки через каждые 9 дюймов вдоль внутреннего радиуса, по одной на каждую ступеньку. Если места очень мало, вы можете нарисовать радиус 12 дюймов изнутри (то есть на линии ходьбы), а затем сделать отметки через каждые 10 дюймов, чтобы провести мелом линию. Это даст вам протектор абсолютного минимального размера, который будет соответствовать коду. После того, как я сделал последнюю отметку, я провел еще одну линию мелом через последнюю отметку, чтобы определить начало моего первого шага. В этом доме была двойная входная дверь, и лестница проходила примерно на полпути перед одной дверью. Но я убедился, что это не активная дверь, и было место, чтобы распахнуть ее, оставив пару футов в запасе. Такое большое пространство обычно кажется мне довольно приятным. Если вам не нравится, где начинается первая ступенька, то единственные варианты — увеличить подъем на ступеньку, чтобы потерять проступь, или уменьшить размер проступи. Если вы уже находитесь на максимальном подъеме и минимальном размере проступи, то единственным другим вариантом является изменение радиуса стены.

Когда я доволен местоположением первой ступени, я возвращаюсь и протягиваю линию через все остальные метки до линии внешней стены. Эти линии на самом деле представляют собой переднюю часть каждого стояка. Мне нравится нумеровать каждую ступеньку на внутренней линии стены, и я также нумерую ступеньки на столбе своей истории. Это действительно помогает мне отслеживать, где я нахожусь, когда я начинаю комбинировать горизонтальную планировку на полу с моей вертикальной компоновкой на опоре этажа, чтобы построить изогнутую стену. Я давно научился строить криволинейную внутреннюю стену со ступеньками. Это намного проще, чем ламинировать стрингер, строить под ним стену, а затем вырезать в стрингере ступени. Изогнутая стена, которую я строю, фактически становится формой для моего внутреннего стрингера. Ступени в моей изогнутой стене дают мне место, где можно разрезать жало для каждого шага.

Нижняя пластина моей изогнутой стены на самом деле представляет собой набор клиновидных частей 2×4, которые помещаются между стойками на переднем крае каждой ступеньки. Для этой лестницы они были 7 1/2 дюйма в длину и срезаны под углом 2 градуса. Обычно требуется всего пара надрезов, чтобы найти нужные мне углы и длину, после чего я могу отрезать достаточное количество клиновидных деталей для всей лестницы. Торцовочная пила на хорошей подставке с возможностью установки упора для повторных пропилов действительно ускоряет весь процесс. Для каждой ступени требуется по две шпильки, и довольно легко составить список вырезов шипов из столба истории. Передняя стойка (я называю их «А») на каждой ступеньке равна длине нижней части ступени минус 1 1/2 дюйма. Задняя стойка на 3 дюйма короче нижней части ступени (I будем называть их шпильками «B»). Я всегда стараюсь сохранить самый прямой материал для изготовления высоких стоек вверху лестницы.

Меловые линии на полу отмечают передний край каждого стояка. Так как подступенок должен проходить мимо передней стойки на каждой лестнице, я перемещаю положение стойки на один дюйм позади меловой линии, чтобы оставить фанерный подступенок толщиной 3/4 и немного места для прокладки. Первый клин прибивается к внутренней линии стены на 2 1/2 позади меловой линии (один дюйм для подступенка и 1 1/2 для стойки), затем в нее вбивается первая стойка («А1»). Свинцовая шпилька для второго шага (это будет «A2») прибивается к задней части блока, затем 3-дюймовая. более короткая задняя шпилька («B1») прибивается к лицевой стороне шпильки «A2».

Последнее, что я делаю на каждом этапе, это вырезаю еще один клиновидный кусок 2×4, который на 1 1/2 дюйма длиннее, чем тот, что лежит на полу, и прибиваю его поверх верхней части Шпильки А1 и В1. Он образует верхнюю часть стены и на самом деле является тем, на чем будет сидеть мой готовый протектор. Я просто продолжаю повторять процесс для каждого шага/участка моей изогнутой стены.

Примерно через каждые 3-4 шага я добавляю временную диагональную распорку, чтобы стена оставалась вертикальной. Позже я добавлю блокировку для гипсокартона на нижней стороне лестницы, которая соединяет внутреннюю и внешнюю стены, чтобы я мог избавиться от скоб.

На некоторых лестницах вся наружная стена готова, и мне просто нужно заламинировать изогнутый плинтус или косоур, чтобы ступени врезались в него.

Если стена уже оштукатурена, я приклеиваю и прибиваю слои прямо к гипсокартону.

Я вспахиваю карманы в плинтусе фрезером, чтобы получить ступени…

…и я приклеиваю шип для поддержки протектора:

В других случаях я добираюсь туда первым и просто продолжаю строить изогнутую стену со ступеньками внутри двухэтажной изогнутой стены.

Третий вариант — приклеить очень толстый (для гипсокартона) стержень прямо к двухэтажным изогнутым стойкам стены и позволить коромыслу работать на меня.

Первые четыре ступени этой лестницы были открыты с обеих сторон, поэтому я начал строить изогнутую стену по внешнему радиусу. Все длины шипов были одинаковыми на каждой ступени (одинаковый подъем при таком расположении), но клиновидные части были длиннее (увеличение длины по внешнему радиусу).

На самом деле я построил стену для первых четырех шагов снаружи внешнего радиуса. Это делает первые четыре шага примерно на 4 1/2 дюйма шире.

Эта дополнительная ширина позволила мне сдвинуть центральную линию поручня ровно настолько, чтобы врезаться в стену.

Поскольку я победил парней из гипсокартона в этой работе, мы просто переместились внутрь радиусной линии и продолжали строить нашу стену со ступеньками после первых четырех шагов.

Мы добавили короткие балки между стенами для потолка из гипсокартона под лестницей после того, как обе изогнутые стены были завершены.

Последним этапом изготовления нашей изогнутой лестницы было прибить временные ступени для ходьбы и установить временные перила для безопасности.

Я не мог дождаться окончания работы с листовым камнем, потому что мне очень нравится вторая часть такого проекта лестницы, как этот. Вторая часть этой статьи посвящена ламинированию плинтусов, изготовлению нестандартных ступеней в форме пирога, изгибу изогнутых лестничных перил, резке, подгонке и установке перил/балясин, а также окончательным деталям отделки. Это может показаться сложным, но это всего лишь пошаговый процесс. Я уверен, что, как и я, как только вы увидите это, вы поймете, что в этом нет никакой тайны — просто тяжелая работа, которая действительно окупается.

Ознакомьтесь со статьей Джеда Диксона, чтобы получить дополнительную информацию о опорах для лестниц.

Гэри Страйглер будет преподавать столярные работы в Школе деревообработки Марка Адамса во Франклине, штат Индиана, 9 апреля! Гэри продемонстрирует изготовление изогнутых молдингов, создание нестандартных дверей, пять вариантов обшивки, советы по изготовлению нестандартных встроенных элементов и многие из своих любимых приемов фрезерования. Будут подарки, призы от дверей и обед. Все вырученные средства пойдут в пользу Мемориального стипендиального фонда Роджера Клиффа. Позвоните по телефону 317-535-4013, чтобы получить дополнительную информацию или зарегистрироваться.

Как спроектировать винтовую лестницу по индивидуальному заказу. Шаг за шагом

Винтовая лестница по индивидуальному заказу — это уникальный дизайнерский элемент любого дома или коммерческого помещения. Их часто устанавливают в домах, где не хватает места, а обычная лестница невозможна. Имея особую форму и дизайн, они часто становятся популярным объектом дизайна интерьера во многих проектах.

Благодаря нашему опыту даже обычная миниатюрная винтовая лестница может стать Винтовой лестницей Grand Design.

Современный дизайн винтовой лестницы

Самым популярным выбором является архитектура винтовой лестницы с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

Винтовая лестница с круглым основаниемВинтовая лестница с круглым основаниемВинтовая лестница с квадратным основаниемКвадратная винтовая лестница

Что касается конструкции, то при проектировании винтовой лестницы необходимо учитывать ряд технических моментов. Действительно, существуют некоторые геометрические правила, которым необходимо следовать и учитывать, чтобы спроектировать винтовую лестницу правильно и с правильными размерами.

С помощью этого руководства по проектированию винтовой лестницы вы шаг за шагом научитесь проектировать (и строить) идеальную винтовую лестницу. Давайте начнем!

• Шаг 1 . Меры по открытию потолка. Открытие винтовой лестницы.
• Шаг 2. Количество шагов на 360 градусов.
• Шаг 3. Измерение от пола до пола . Шаг 4. Определите расположение верхней посадочной площадки.
• Шаг 5. Нарисуйте винтовую лестницу .
• Шаг 6. Нарисуйте балюстраду лестничной площадки .
• Шаг 7. Проверьте зазор головки (верхнее пространство).
• Шаг 8. Ознакомьтесь со строительными нормами .

Винтовая лестница со стеклянными перилами

Количество ступеней фактически ограничено этажностью высота (высота лестницы), но и геометрия круглой формы сам. В этой статье мы объясняем, как работают круглые винтовые лестницы. Квадратные лестницы на самом деле немного другие, мы разберемся с этим в другая статья.

Ниже вы найдете несколько полезных указаний, позволяющих определить, сколько ступеней вам нужно на плане винтовой лестницы. Количество ступеней на один оборот (круг 360 градусов) зависит от необходимого вам диаметра винтовой лестницы.

Шаг 1. Размеры потолочного проема

Сначала проверьте размеры имеющегося у вас потолочного проема (проема лестничной клетки).

Если этаж прибытия лестницы является мезонином, а не проемом винтовой лестницы, вам не нужно это проверять.

Помните, что диаметр винтовой лестницы должен быть на 100 мм меньше потолочного проема. Это делается для того, чтобы можно было легко установить лестницу и чтобы рука могла ухватиться за перила, не касаясь плиты.

Если квадратный проем вашей лестничной клетки, например, 1600 x 1600 мм (или круглого диаметра 1600 мм) диаметр вашей лестницы будет 1500 х 1500 мм (или диаметром 1500 мм).

Шаг 2. Количество шагов на 360 градусов.

Теперь, когда вы знаете диаметр винтовой лестницы, вам нужно узнать, сколько ступеней нужно на один оборот в 360 градусов (сумма градусов окружности).

Эта диаграмма Вам поможет.

На чертеже винтовой лестницы диаметром 1500 мм эта таблица говорит о том, что у нас может быть 12 или 13 ступеней на круг. Мы пойдем на 12, так как это даст нам более широкий центр (шаг 30 градусов).

Ступени и подступенки на поворот на 360 градусов

Шаг 3. Как спроектировать винтовую лестницу. Измерение от пола до этажа.

Во-вторых, проверьте размеры пола и план винтовой лестницы.

Возьмем для примера высоту от пола до пола 2700 мм. Например, это значение необходимо разделить на рекомендуемое значение подъема, которое находится между 220 и 240 мм.

Таким образом, у нас может быть 12 стояков по 225 мм каждый. Номер ступеней будет тогда 11 + 1 посадочная площадка.

Стоимость стояков и переходов должна быть проверена в соответствии со строительными нормами вашего региона. Кроме того, ниже мы приводим вам справочную таблицу, в которой перечислены строительные нормы Великобритании.

Винтовые лестницы Строительные нормы Великобритании

Платформа приземления может быть круглой, трапециевидной или квадратной формы. Обычно мы рекомендуем избегать квадратных платформ, так как они может уменьшить зазор головки (см. Шаг 6).

Шаг 4: Определите расположение верхней посадочной площадки.

В зависимости от места, которое у вас есть на выходе с лестницы, вам, безусловно, нужно найти наилучшее место, где разместить посадочную площадку (выход с лестницы).

На изготовленной по индивидуальному заказу винтовой лестнице верхняя площадка может быть различной формы или большего размера, чтобы обеспечить удобный выход по лестнице. Посмотрите эти чертежи винтовой лестницы в качестве примера.

Пользовательская верхняя площадка

Шаг 5. Нарисуйте план винтовой лестницы – расчет конструкции винтовой лестницы

Нарисуйте грубый набросок, чтобы увидеть, где будет входная ступенька. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ — использовать калькулятор лестниц, который вы найдете в Интернете.

Ниже приведен пример популярного дизайна винтовой лестницы.

Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм, 12 подступенков 225 мм, 11 ступеней +1 лестничная площадка

Вот как будет выглядеть лестница:

Винтовая лестница Наружная

Основные правила рисования внешней винтовой лестницы аналогичны. Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет крупных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

Наружная винтовая лестница

Так как наружная винтовая лестница подвергается воздействию погодных условий, которые в некоторых районах могут быть суровыми, вам обязательно нужно обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для их использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI316, деревянные детали пригодны для наружного использования. Для улицы мы также рекомендуем деревянную винтовую лестницу из тика, ироко или любой другой твердой древесины, нечувствительной к влажности, холоду и жаре.

Шаг 6: Нарисуйте балюстраду лестничной площадки

Балюстрады лестничной площадки для винтовых лестниц

В зависимости от положения лестничной площадки и стены на первом этаже вам необходимо проверить, сколько балюстрады лестничной площадки или ограждения вам нужно для защиты потолка открытие. Если отверстие вашей винтовой лестницы круглое, вам нужна круглая балюстрада. Если он квадратный, вам понадобится прямая конструкция балюстрады.

Шаг 7: Проверьте зазор головки.

Высота винтовой лестницы

Высота в свету под посадочной площадкой называется габаритной высотой, и важно, чтобы она составляла не менее 2000 мм, чтобы избежать ударов головой о край посадочной площадки. Например, если вы используете калькулятор лестницы, он рассчитает эту меру для вас. По строительным нормам также требуется минимум 2000 мм.

Шаг 8: Ознакомьтесь со строительными нормами , чтобы узнать, как спроектировать винтовую лестницу.

Наконец, убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово!

В качестве основной общей информации мы приводим ниже некоторые общие правила, применяемые в разных странах.

Важно отметить, что это лишь некоторые из основных требований к винтовым лестницам. В зависимости от конкретного расположения и использования лестницы могут возникнуть дополнительные требования, которые необходимо выполнить. Всегда полезно проконсультироваться со специалистом по строительным нормам или инженером, чтобы убедиться, что ваша винтовая лестница соответствует всем применимым нормам и правилам.

Строительные нормы Великобритании

Некоторые из основных строительных норм и правил для винтовых лестниц в Великобритании включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Для Англии и Шотландии вы можете загрузить полные строительные нормы и правила для винтовых лестниц на веб-сайте британского портала планирования.

Требования к строительству винтовых лестниц в Ирландии

В Ирландии винтовые лестницы регулируются Строительными нормами, установленными Департаментом жилищного строительства, местного самоуправления и наследия. Эти правила гарантируют, что винтовые лестницы безопасны и соответствуют определенным минимальным требованиям к конструкции, материалам и установке.

Некоторые из основных строительных правил для винтовых лестниц в Ирландии включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Строительные нормы и правила для лестниц в Испании

В Испании винтовые лестницы регулируются Código Técnico de la Edificación (CTE), который устанавливает минимальные требования к проектированию, строительству и эксплуатации зданий и других сооружений в Испании. CTE основан на Регламенте строительных материалов (CPR) Европейского союза (ЕС), который устанавливает минимальные требования к характеристикам строительных материалов, используемых в ЕС.

Некоторые из основных строительных норм для винтовых лестниц в Испании включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

USA Stairs Code

В США винтовые лестницы регулируются строительными нормами, которые установлены Международным советом по нормам и правилам (ICC), полная информация на сайте www.iccsafe.org
Эти нормы гарантируют, что винтовые лестницы безопасны и соответствовать определенным минимальным требованиям к конструкции, материалам и установке.

Некоторые из ключевых строительных норм и правил для винтовых лестниц в США включают:

Ширина: Ширина винтовой лестницы должна быть не менее 26 дюймов.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 6 футов 6 дюймов.

Поручни: винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 34 дюйма и максимальной высотой 38 дюймов.

Проступи: проступи должны быть не менее 10 дюймов в глубину и иметь минимальную ширину 6 дюймов. Максимальная разница в высоте между последовательными ступенями не должна превышать 3/8 дюйма.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 36 дюймов.

ОАЭ Код лестницы

В Объединенных Арабских Эмиратах (ОАЭ) винтовые лестницы регулируются Национальным строительным кодексом (NBC). NBC устанавливает минимальные требования к проектированию, строительству и использованию зданий и других сооружений в ОАЭ.

Некоторые из ключевых строительных норм для винтовых лестниц в ОАЭ включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1м.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Строительные правила винтовых лестниц во Франции

Во Франции винтовые лестницы регулируются Кодексом строительства и жилья (CCH), который устанавливает минимальные требования к проектированию, строительству и использованию зданий и других объектов. сооружения во Франции. CCH основан на Регламенте Европейского союза (ЕС) о строительных материалах (CPR), который устанавливает минимальные требования к характеристикам строительных материалов, используемых в ЕС.

Некоторые из основных строительных норм для винтовых лестниц во Франции включают:

1. Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.
2. Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.
3. Поручни: винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.
4. Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.
5. Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1 метра.

Например, если у вас есть какие-либо сомнения относительно дизайна вашей новой винтовой лестницы, свяжитесь с нашей командой сегодня. Мы будем рады помочь вам и предложить наилучшие возможные варианты для вашего дома, отправив первоначальные чертежи и конфигурации винтовых лестниц.

Что касается материалов, используемых при изготовлении, то выбор огромен. Например, если вам нравится классический стиль, вы можете выбирать из различных пород дерева, таких как дуб, бук, орех и другие. С другой стороны, если вы предпочитаете современный вид лестницы, вы можете выбрать сочетание стекла и лестницы из окрашенной стали или нержавеющей стали.

No related posts.
