Главная/Типовые серии домов/Серии И-155ММ и И-155МК

Названия этих подсерий (модификаций) проекта И-155 расшифровываются очень просто. Аббревиатура «ММ» – это многосекционный муниципальный дом, а «МК», означает многосекционный коммерческий дом, то есть предназначенный для свободной продажи на рынке недвижимости.

Естественно, что назначение конкретного здания не всегда соответствовало его проекту, и основным отличием между ними можно считать площади квартир. В коммерческом варианте квартиры имеют большую площадь.

Кроме упомянутых, также была разработана модификация И-155МКС, которая хоть и считается коммерческой, имеет самую маленькую площадь квартир–студий. Эти дома стали ответом на запрос рынка, где появился спрос на максимально бюджетные новостройки.

Квартиры в муниципальных и коммерческих домах И-155

Квартиры и модификации	И-155МК	И-155ММ	И-155МКС
4-комнпатная Общая Жилая Кухня	(м²) 113-141 62-66 9. 8-12.6	(м²) 97-100 62-65 10-10.3
3-комнпатная Общая Жилая Кухня	(м²) 68-101 39-53 9.8-12.6	(м²) 54-58 28-30 7.8-9.5
2-комнпатная Общая Жилая Кухня	(м²) 51-83 28-37 9.1-12.7	(м²) 51-58 28-30 7.8-9.5
1-комнпатная Общая Жилая Кухня	(м²) 36-53 16-24  9.2-11.5	(м²) 34-39 16-19 8.5-10.2
Студия Общая Жилая с кухней-нишей			(м²) 24-29 16-20.1
Квартир на этаже	3-5	3-5	10

Все комнаты в домах этих серий, изолированные, но в студиях нет отдельного помещения кухни. Во всех 2, 3 и 4- комнатных квартирах санузлы раздельные, а в некоторых вариантах планировки их по два. Также во многих квартирах (кроме студий и однушек) есть кладовки.

Конструктивно данные модификации не сильно отличаются от базовой серии, которая подробно описана здесь.

И-155МК

Приведенные гримеры отражают лишь наиболее распространенные варианты планировки этажа. Многие другие являются их зеркальным отражением или сочетанием. Также, как и все секционные дома И-155, здания могут иметь угловые (поворотные) секции, аналогичные домам И-155Н.

Планировки серии И-155МК с размерами




И-155ММ

В этих примерах также нашли свое отражение наиболее часто встречающиеся планировки квартир в серии И-155ММ. Стоит отметить, что дома могут иметь смешанный состав секций с планировками разных модификаций серии И-155.

Планировки домов И-155ММ с размерами


И-155МКС

Так как многие рассматривают приобретение квартиры со студийной планировкой, остановимся на этом варианте подробнее.

Особенностью студии является кухонный уголок, отделенный от жилого помещения лишь условной границей.

И-155МКС планировка с размерами

Во всех квартирах совмещенные санузлы и прихожая минимального размера. В данном варианте серии внешние помещения (балконы или лоджии) не предусмотрены.

Перепланировка в студиях И-155МКС чаще всего сводится к устройству встроенных шкафов и изменениям в санузле. Реализовать что-либо другое не позволяет площадь и действующие нормы.

Перепланировка в домах И-155МК и И-155ММ

Разнообразие вариантов планировки квартир и наличие значительных вспомогательных площадей создает заметно больше возможностей для перепланировки, чем в панельных домах других серий.

Тем не менее, прежде чем решиться на перепланировку, для начала стоит изложить свои идеи на консультации со специалистами, так как помимо расположения несущих конструкций, потребуется учесть еще множество нюансов.

Опытные проектировщики нашей компании проводят консультации бесплатно и там, где это возможно, идут навстречу Вашим интересам.

Кроме разработки всей необходимой для согласования проектной документации, наши специалисты смогут взять на себя всю процедуру оформления перепланировки под ключ.

Консультируем бесплатно

по всем вопросам

Оставьте свой номер телефона и мы вам перезвоним

Серия И-155 – планировка квартир с размерами, БТИ и другая информация

Серия типовых панельных домов И-155, родилась из идеи внедрения современных технологий и модульных конструкций. Это позволило успешно варьировать типы возводимых зданий и планировки квартир в серии И-155.

Всевозможные модификации серии, начавшей свое существование в 2000 году возводятся до сего дня в Москве и Подмосковье.

Серия жилых домов И-155 оказалась весьма удобной в градостроительном плане, так как благодаря свей универсальности позволяет строить здания по типу одно подъездных башен и возводить многосекционные здания, в том числе сложной конфигурации.

Так же применение стандартизированного набора деталей предусматривает возможность в серии И-155 изменять планировки квартир и их состав на этажах, допускает изменение этажности от 3 до 24, возведение домов с использованием монолитных технологий.

Дома серии И-155 и модификаций

Особенностью планировки квартир в серии И-155 стало наличие в 2, 3, и 4 комнатных квартирах подсобных помещений, именуемых чаще темными комнатами. Также популярным решением в серии остается использование встроенной мебели.

Для квартир большой площади — от трех комнат и более, предусмотрено устройство второго санузла. Архитектурной особенностью серии, которая роднит типовое жилье с индивидуальными проектами жилых зданий, являются эркеры и просторные застекленные лоджии.

Применение современных материалов обеспечивает хороший уровень теплоизоляционных свойств зданий серии и повышенный акустический комфорт.

Многие стены, расположенные на площадях квартир, в домах серии И-155 являются несущими, что значительно усложняет их перепланировку. В настоящее время многие дома серии сдаются без отделки и перепланировка квартир для серии И-155 наряду с проведением ремонта весьма актуальна.

Планировка дома серии И-155 с указанием несущих стен



Состав серии столь разнообразен, что можно сказать, что И-155 является основой для целого ряда популярных подсерий, которые уже построены и строятся сегодня. Это И-155Б, И-155НБ, И-155Н, И-155ММ, И-155МК, И-155МКБ, И-155МКС, И-155СП, И-155МК-СПНН, И-155ММ-СПНН и другие.

В основе серии и модификаций квартиры с 1, 2, 3, 4‐комнатными планировками различной площади и конфигурации.

Высота потолков зависит от технологии и материалов, примененных для устройства полов и составляет обычно 272 — 278 см, причем высота этажа составляет обычно 3 метра. Первые этажи часто делают выше для размещения различных предприятий.

Лифты в домах серии на каждый подъезд устанавливают парами — грузопассажирский, с допустимой нагрузкой 630 кг и пассажирский с нагрузкой до 400 кг. При этажности секции свыше 17, добавляют дополнительный пассажирский лифт.

Дома серии И-155 часто ассоциируют с подсериями и модификациями, поэтому в общем описании приводить конкретные цифра площадей сложно.

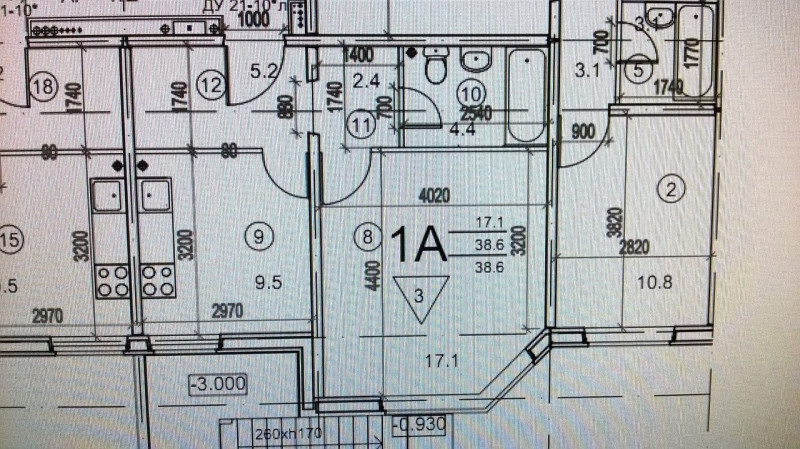

Планы БТИ дома серии И155

План БТИ однокомнатной квартиры серии дома И155

План БТИ двухкомнатной квартиры серии дома И155

План БТИ трехкомнатной квартиры серии дома И155

Серия дома И-155Б



Дом башенного типа является весьма востребованной конструкцией – позволяет застраивать участки недоступные для другого типа зданий. На основе типового набора деталей в 2001 году в МНИИТЭП была создана серия И-155Б (Башня). Конструкция оказалась удачной и до 2010 года в столичном регионе было сооружено порядка 150 домов серии.

Все квартиры в домах И-155Б имеют балконы или лоджии. Все комнаты в домах серии изолированные, а многие квартиры имеют подсобки (темные комнаты).

Санузлов в трёхкомнатных квартирах предусмотрено два, в двухкомнатных и однокомнатных по одному, причем часто совмещённому.



Высота потолков на первом этаже, если он предполагался нежилым, выполнялась повышенной, а на остальных этажах она составляет 2,78 метра.

Площади квартир в целом соответствуют вариантам серии И-155, но особенностями башен, с разной этажностью от 15 до 24 является увеличенное количество лифтов.

Достоинства серии не ограничиваются хорошей тепло и звукоизоляцией. Многие дома межкомнатные стены с подготовкой для выполнения приёмов (так называемые панели- трансформеры), что расширяет возможности планировки квартир. Этому же способствует расстояние в 7,2 метра между несущими стенами.

Планы этажей домов серии И-155Б

Серия дома И-155MK

Серия И-155MK – панельная, типовая для коммерческой продажи жилья разработанная при непосредственном участии специалистов СУ155.

Планировка всей серии имеет увеличенные более чем на 20 процентов площади и более просторные комнаты благодаря иному расстоянию между несущими стенами. Кроме того, в квартирах, начиная с двухкомнатных, предусмотрено деление комнат на спальни и зоны совместного пребывания.

Начиная с 2002 года по настоящее время серия строится в основном в высотном (до 25 этажей) исполнении, хотя может возводиться и в малоэтажном варианте, хотя последний скорее экзотика.

Первые этажи во многих зданиях серии выполнены увеличенной высоты и с подготовленными отдельными входами для более удобного размещения торговых объектов и всевозможных предприятий.

Серия И-155МК имеет только изолированные комнаты, причем во всех без исключения квартирах предусмотрены лоджии или балконы.

Квартиры, имеющие более одной комнаты снабжены подсобными помещениями — темными комнатами.

Санузлы совмещенного типа присутствуют только в однокомнатных квартирах. В двухкомнатных и более они только раздельные, а в трехкомнатных и четырехкомнатных квартирах предусмотрен второй санузел.

Кухни не менее 9, но и не свыше 13 м².

Жилая площадь квартир с серии следующая: 16-23 м² для 1к. кв., 27-37 м² для 2к. кв., 39-52 м² для 3к. кв. и 61-66 м² для 4 к. кв.

Общая площадь распределена так: 1к. кв. 35-53 м², 2 к. кв.  50-83 м², 3 к. кв. 69-101 м², 4 к. кв. 112-140 м².

Высота потолков в жилых помещениях – 267 см.

Двумя пассажирскими лифтами и одним грузопассажирским снабжены секции, этажность которых более 18, а в подъездах меньшей этажности на один пассажирский лифт меньше.

Наружные стены, обеспечивающие хорошую теплоизоляцию выполнены из бетонных панелей  со внутренним слоем утеплителя. Внутренние межквартирные несущие стены – бетонные, толщиной около 20 см. Межэтажные перекрытия выполнены из железобетонных плит толщиной 22 см, а ненесущие перегородки сделаны облегченных материалов толщиной 8 см. В части зданий некоторые стены нижних этажей, выполненные из монолитного бетона.

Серия И-155МК отличается хорошей планировкой, а вот перепланировку можно выполнить далеко не всегда, так как большинство стен несущие.

Серия в настоящее время строится только в Московской области, но при этом довольно активно. Особенно это касается городов, расположенных неподалеку от места производства строительных конструкций – г. Домодедово.

Серия дома И-155Н



На основе популярной серии И-155, в 2006 году началась разработка новой серии И-155Н, где буквенный индекс означает «НОВАЯ». Серия получила квартиры с более удобной планировкой, просторными кухнями, большими балконами или лоджиями. В зависимости от планировки, в отдельных комнатах могут быть выполнены эркеры.

Расширенный набор строительных деталей, включающих даже архитектурный декор, позволил по-новому подойти к возможностям создания зданий разной конфигурации и квартир с богатым набором вариантов площадей и планировок. Было создано девятнадцать вариантов типовой формы секций, позволивших возводить дома самых разнообразных форм осваивая земельный участок по максимуму.

Фото домов серии И-155Н

Строительство домов серии началось в 2007 году и продолжается в настоящее время. Более трех десятков домов построено в столичном регионе, но сейчас серия начинает распространяться и за его пределы.

Максимальная этажность домов серии И-155Н – 25 этажей, минимальное -12. Квартиры 1,2,3 и 4 комнатные площадью от 39 до 160 м. кв. Все квартиры в домах серии имеют только изолированную планировку комнат.

Однокомнатные квартиры в домах И-155Н имеют совмещенный санузел. В двухкомнатных он выполнен раздельным, а в трехкомнатных их уже предусмотрено два, где один содержит только уборную. В четырёхкомнатных квартирах монтируют два или три санузла.
Подсобные помещения (кладовки) есть во всех 3 и 4 комнатных квартирах.

Планы этажей серии И-155Н

План застройщика серии И155нСкачать



Количество лифтов зависит от высоты дома:
В корпусах до 17 этажей включительно — 1 грузопассажирский и 2 пассажирских.
В 18-25-этажных корпусах — лифтов по два каждого типа.

На комфорт в здании работают эффективно утеплённые внешние панели, остекление балконов и лоджий и современная система отопления.

Входная группа зданий серии часто отделана каменными панелями и учитывает возможность беспрепятственного передвижения маломобильных граждан и детских колясок.


Серия дома И-155Н

Серия панельных домов И-155НБ расшифровывается просто – дом серии И-155 Башня Новая. Квартиры в новой серии стали более просторными и рациональнее спланированными.
Выше четвертого этажа все квартиры имеют остекленные лоджии, а также большинство квартир выполнены с эркерами. Первые этажи зданий не жилые, предназначенные для различных предприятий.

Дома серии строятся высотой до 25 этажей и распространены в Московской области и Нижнем Новгороде. Серию строят с конца 2009 года по сей день.

Фотографии домов серии И-155НБ

На каждом этаже единственного подъезда имеется шесть квартир с двумя однокомнатными, двумя двухкомнатными и парой трехкомнатных. На свой этаж жильцы попадают достаточно быстро благодаря установке трех лифтов, два из которых грузопассажирские. Лестницы выполнены с учетом возможности безопасной эвакуации.

Дома серии имеют высокие потолки – 280 см. Санузлы раздельные во всех квартирах, кроме однокомнатных. Кухни в серии И-155 НБ имеют площадь от 10 до 13 кв. метров.

Жилая площадь однокомнатных квартир от 16 до 18 кв. м., двухкомнатных — от 33 до 35, а трехкомнатных – 45 квадратных метров.

Планы этажей серии жилых домов И-155 НБ

План этажа с указанием расположения несущих стен



Применение усовершенствованных планировок, материалов и технологий сделали дома серии И-155НБ комфортнее по уровню шума, а также снизили потери тепла по сравнению с предшествующей серией башень И-155.
