Отопление частного дома солнечными коллекторами: отзывы владельцев, реально ли сделать своими руками

Содержание

отзывы владельцев, реально ли сделать своими руками

Системы отопления в частных загородных домах могут строиться на абсолютно разных источниках энергии. Это могут быть системы, основанные на котлах, нагрев теплоносителя в котором основывается на сжигании различных видов топлива, например газа или жидкой солярки. Котлы могут отапливаться углем или дровяными пеллетами. В любом случае для того, чтобы запустить в действие такую систему отопления придется помимо собственно монтажа отопительных котлов еще и закупать само топливо. А вот эта статья расходов может в определенной ситуации превысить даже расходы на монтаж системы отопления. И вот здесь на помощь могут прийти солнечные коллекторы для отопления дома.

Солнечные отопительные коллекторы на крыше частного дома

Содержание

  • Плюсы и минусы солнечных коллекторов для отопления дома
  • Эффективность работы солнечных нагревательных коллекторов
  • Принципы функционирования нагревательных коллекторов
  • Типы отопительных солнечных коллекторов для дома
    • Плоский светопоглощающий
    • Вакуумный
    • Воздушный
  • Как выбрать необходимый тип отопительного коллектора?
  • Особенности, на которые стоит обратить внимание при выборе коллектора
  • Установка солнечного отопительного коллектора
    • Солнечные коллекторы для отопления дома: видео
  • Честные отзывы о работе солнечных коллекторов различных моделей для отопления дома
    • Модель КС 2000
    • Модель RKraft
    • Вакуумный коллектор Altek
    • 1 год эксплуатации:
    • Эффективность работы вакуумного коллектора зимой:
    • Модель Chromagen
    • Модель АТМОСФЕРА СВК Nano
  • Можно ли сделать реально работающий солнечный коллектор своими руками?

Плюсы и минусы солнечных коллекторов для отопления дома

Использование возобновляемых источников энергии в автономных системах отопления предполагает денежные затраты исключительно на приобретение и установку такой системы, а также на ее техническое обслуживание и на необходимый поддерживающий ремонт. Но вот после установки такие системы начинают работать совершенно автономно и абсолютно бесплатно для их владельцев. В самом деле – за солнечные лучи платить ничего не нужно.

Некоторые потребители выражают сомнение в эффективности установки и применения солнечных коллекторов в средней полосе России, где солнечных дней не так много, как, например, на Кубани. Однако, солнечные коллекторы для нагрева воды могут использоваться не только как основной источник нагрева теплоносителя, но и как дополнительный источник. В этом случае прибор нагрева воды на солнечной энергии будет работать только в то время, когда на небе нет облаков, а в другие периоды можно задействовать классические нагревательные приборы, например газовые котлы.

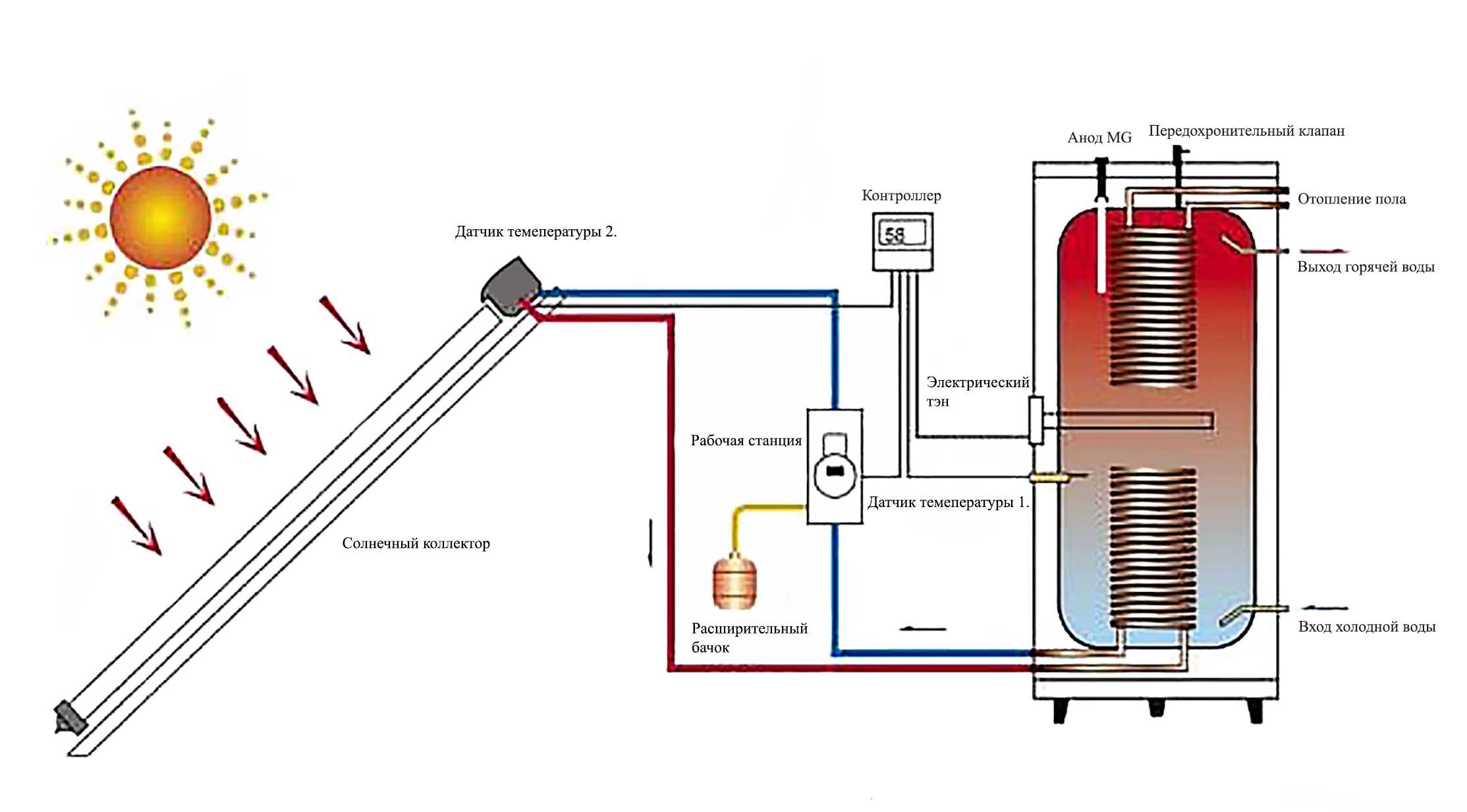

схема отопления

Что же касается эффективности использования солнечных коллекторов по соотношению цена-отдача, то рекомендуем вам обратить внимание на северные провинции Китая. Значительное количество домов в этих китайских городах и селах оборудовано солнечными коллекторами для отопления. Климат и солнечная активность в этих местностях не слишком отличается от сопредельных российских областей: например, Хабаровского и Забайкальского краев. Сами понимаете, что климат в Забайкалье, месте, куда ссылали каторжников в царские времена – совершенно не сахарный. Значит, использование солнечных коллекторов для отопления домов даже в российских регионах с самым суровым климатом не только возможно, но и вполне востребовано и экономично.

Эффективность работы солнечных нагревательных коллекторов

Стоит отметить, что солнечные коллекторы на сегодняшний момент стали пожалуй наиболее эффективными приборами, использующими солнечную энергию. Если классическая солнечная фотоэлектрическая батарея может показать эффективность всего лишь на уровне до 18 процентов, то солнечный коллектор для отопления достигает завидных показателей КПД до 95 процентов. Разница очевидна.

Принципы функционирования нагревательных коллекторов

Одной из основных конструкций солнечных отопительных коллекторов являются устройства вакуумного типа. Исходя из названия очевидно, что такие устройства будут собирать лучистую солнечную энергию и передавать ее для нагрева воды или другого теплоносителя. Собственно так и обстоит в реальности.

Системы автономного обогрева, имеющие в своем составе солнечные коллекторы состоят из следующих основных составных частей:

  • Собственно солнечный нагревательный коллектор – то есть устройство которое размещается на прямых солнечных лучах и служит для нагрева теплоносителя,
  • Контур теплообмена: система трубопроводов, по которой перемещается горячий теплоноситель, постепенно передавая свое тепло в обогреваемые помещения,
  • Тепловой аккумулятор: это бак для воды, в котором нагретая вода запасается впрок.

Итак солнечный коллектор, состоящий из труб, в которых находится пока еще не нагретый теплоносителя находится под действием прямых солнечных лучей. Жидкость-теплоноситель (обычно вода, но возможно и специальный антифриз) поступает в коллектор, нагревается там и передается в контур теплообмена, который смонтирован внутри теплового аккумулятора. Нагретый теплоноситель, перемещаясь внутри трубопроводов контура теплообмена нагревает воду в тепловом аккумуляторе. Нагретая вода в баке с функцией аккумуляции тепла хранится вплоть до возникновения необходимости ее использования, например до подачи в контуры отопительной домашней системы и в отопительные радиаторы или в контуры горячего домашнего водоснабжения, например для умывания.

Циркуляция водоснабжения в отопительном коллекторе

Поскольку солнечная энергия воздействует на коллектор совершенно бесплатно, то в системе в любой момент времени имеется нагретая вода, которая подогревается постоянно циркулирующим теплоносителем.

Естественно, что бак теплового аккумулятора должен иметь отличную теплоизоляцию, способствующую сохранению температуры нагретой воды в течении как можно более долгого времени. Это позволит избежать падения температуры воды ночью, когда солнечный нагрев отсутствует или в периоды пасмурной погоды. Для обеспечения бесперебойной работы такой системы в совсем уж облачные или дождливые дни в бак теплового аккумулятора может быть вмонтирован обыкновенный электрический водонагреватель.

Для того, чтобы теплоноситель постоянно переносил тепло солнечных лучей для нагрева воды – он должен постоянно циркулировать. В системах с солнечными коллекторами циркуляция жидкого теплоносителя может быть принудительной (с подачей насосами) или естественной (смотеком).

Типы отопительных солнечных коллекторов для дома

Современная промышленность освоила выпуск различных типов солнечных отопительных коллекторов. Для того, чтобы понять, какой из них может подойти для монтажа системы домашнего отопления или горячего контура водоснабжения в вашем доме – необходимо ознакомиться с их разновидностями. Основных типов насчитывается два: плоские и вакуумные, менее широко распространены воздушные коллекторы.

Плоский светопоглощающий

Плоский отопительный солнечный коллектор представляет собой тонкую коробку, внутри которой находится особое вещество, активно аккумулирующее, адсорбирующее тепло. Сверху коробка закрыта стеклом, которое пропускает солнечные лучи. Внутри адсорбирующего слоя, собирающего тепло расположена система трубопроводов, внутри которых перемещается теплоносителя. В качестве теплоносителя в таких системах, как правило используется пропилен-гликоль.

плоский коллектор в разрезе

Вакуумный

Внутри вакуумного отопительного коллектора на месте единственной плоской коробки находятся полые стеклянные или кварцевые трубки, из которых откачан воздух, то есть создан вакуум. А вот уже внутри таких полых трубок располагаются трубки с веществом, адсорбирующем солнечную тепловую энергию. Соответственно трубопроводы с теплоносителем находятся внутри трубок с адсорбером. Солнечные лучи легко проникают сквозь вакуум в промежутке между трубами и нагревают теплоноситель. Однако этот же вакуум препятствует обратной утечки тепловой энергии из адсорбера в окружающее пространство, выступая в роли теплоизолятора.

вакуумный коллектор

Воздушный

Как уже понятно из названия – такие устройства не имеют теплоизолирующего вакуумного слоя. Следовательно КПД их действия будет ниже, чем у вакуумных коллекторов. Такие устройства рекомендуется устанавливать в местности с большим количеством солнечных дней. Более того, в таких коллекторах теплоносителем является обычный воздух. Он переносится в отапливаемое помещение вентилятором или естественной конвекцией. Работа вентилятора при перемещении воздушных потоков также требует отдельного источника питания Это дополнительная причина того, что данная система имеет более низкий КПД, чем плоские или вакуумные коллекторы. Конечно же, ни о каком горячем водоснабжении в такой конструкции не может быть и речи.

Как выбрать необходимый тип отопительного коллектора?

Каждый из типов солнечных отопительных коллекторов имеет свои очевидные преимущества и явные недостатки. При выборе устройства стоит обратить внимание, что плоский коллектор является более прочной конструкцией, а вот вакуумные из-за наличия полых воздушных трубок очень чувствительны к внешним воздействиям. Однако в плоских коллекторах при ремонте замене подлежит вся система адсорбции, при поломке же одной из трубок вакуумного коллектора можно ограничиться только ее заменой.

Воздушный коллектор, при всех своих недостатках является чрезвычайно простым устройством, и не критичен в воздействию низких температур. Он может работать даже лютой сибирской зимой.

Плоский коллектор идеален для нагрева воды в диапазоне от 20 до 40 градусов выше, чем окружающая температура, а от вакуумные устройства имеют более высокую степень нагрева теплоносителя. Таким образом в зимних условиях вакуумный коллектор будет более эффективен, да и просто возможен в использовании. Они также лучше сохраняют тепло при работе в пасмурную погоду и хорошо сохраняют тепловую энергию в холодных погодных условиях. Тем не менее общая хрупкость конструкции снижает срок службы вакуумных солнечных коллекторов, которые не дотягивают по этому показателю до плоских устройств. Последние при хорошем изготовлении могут прослужить в вашем доме от 15 до 30 лет.

Особенности, на которые стоит обратить внимание при выборе коллектора

Показатель передачи лучистой солнечной энергии солнца в тепловую энергию теплоносителя в вакуумном солнечном коллекторе напрямую зависит от величины трубок этого устройства. Если вакуумная трубка коллектора будет короткая и тонкая, то она не сможет достаточно эффективно аккумулировать вакуумную энергию. Обычно для комплектации вакуумных солнечных коллекторов используются трубки длиной до 2 метров с диаметром около 6 сантиметров. Внутри вакуумной трубки может монтироваться простая прямая или изогнутая U-образная трубка для более эффективного сбора тепла.

Установка солнечного отопительного коллектора

Солнечный отопительный коллектор вместе с системой аккумуляции тепла и теплообменным контуром в сборе представляет собой довольно сложную технологическую систему. Комплекты такого оборудования оснащаются подробными инструкциями по установке, также в сети Интернет можно найти подробные видеоуроки. Но перед покупкой и установкой солнечного коллектора необходимо составление проекта отопительной системы. В этот процесс обязательно нужно привлекать специалиста, который произведет необходимые расчеты материалов и оборудования.

Использование альтернативных источников энергии может существенно снизить затраты на содержание вашего дома, более того, оно может сделать вас независимыми от поставщиков традиционной энергии.

Солнечные коллекторы для отопления дома: видео

Честные отзывы о работе солнечных коллекторов различных моделей для отопления дома

Модель КС 2000

Время работы — 3 года:

Модель RKraft

Вакуумный коллектор Altek

1 год эксплуатации:


Эффективность работы вакуумного коллектора зимой:


Модель Chromagen

Модель АТМОСФЕРА СВК Nano

Можно ли сделать реально работающий солнечный коллектор своими руками?

солнечные коллекторы и батареи, принцип действия и эффективность

С ростом цен на энергоносители все актуальнее становится использование альтернативных источников энергии. А так как отопление у многих основная статья расходов, то об отоплении речь в первую очередь: платить приходится практически круглый год и немалые суммы. При желании сэкономить, первым на ум приходит солнечное тепло: мощный и совершенно бесплатный источник энергии. И использовать его вполне реально. Причем оборудование стоит хоть и дорого, но в разы дешевле, чем тепловые насосы. О том, как может быть использована энергия солнца для отопления дома, поговорим подробнее.

Отопление от солнца: за и против

Если говорить об использовании солнечной энергии для отопления, то нужно иметь в виду, что существуют два разных устройства для преобразования солнечной энергии:

Оба варианта имеют свои особенности. Хотя сразу нужно сказать, какой бы из их вы ни выбрали, не спешите отказываться от той системы отопления, которая у вас есть. Солнце встает, конечно, каждое утро, но вот не всегда на ваши солнечные элементы будет попадать достаточно света. Самое разумное решение — сделать комбинированную систему. Когда энергии солнца достаточно, второй источник тепла работать не будет. Этим вы и обезопасите себя, и жить будете в комфортных условиях, и сэкономите.

Если желания или возможности ставить две системы нет, ваше солнечное отопление должно иметь, как минимум, двукратный запас по мощности. Тогда точно можно сказать, что тепло у вас будет в любом случае.

Достоинства использования солнечной энергии для отопления:

Недостатки:

  • Зависимость количества поступающего тепла от погоды и региона.
  • Для гарантированного отопления потребуется система, которая может работать параллельно с гелиосистемой отопления. Многие производители отопительного оборудования предусматривают такую возможность. В частности европейские производители настенных газовых котлов предусматривают совместную работу с солнечным отоплением (например, котлы Baxi). Даже если у вас установлено оборудование, у которого такой возможности нет, можно согласовать работу отопительной системы при помощи контролера.
  • Солидные финансовые вложения на стартовом.
  • Периодичное обслуживание: трубки и панели нужно очищать от налипшего мусора и мыть от пыли.
  • Некоторые из жидкостных солнечных коллекторов не могут работать при очень низких температурах. В преддверии сильных морозов жидкость приходится сливать. Но это касается не всех моделей и не всех жидкостей.

Теперь рассмотрим подробнее каждый из типов солнечных нагревательных элементов.

Солнечные коллекторы

Для солнечного отопления используют именно гелиоколлекторы. Эти установки при помощи тепла солнца нагревают жидкость-теплоноситель, которую потом можно использовать в системе водяного отопления. Специфика в том, что солнечный водонагреватель для отопления дома выдает только температуру 45-60оС, а самую высокую эффективность показывает при 35оС на выходе. Потому рекомендованы такие системы для использования в паре с теплыми водяными полами. Если отказываться от радиаторов вам не хочется, или увеличивайте количество секций (раза в два примерно) или подогревайте теплоноситель.

Для обеспечения дома теплой водой и для водяного отопления можно использовать солнечные коллекторы (плоские и трубчатые)

Теперь о видах солнечных коллекторов. Конструктивно есть две модификации:

  • плоские;
  • трубчатые.

В каждой из групп есть вариации и по материалам, и по конструкции, но принцип действия у них один: по трубкам бежит теплоноситель, который нагревается от солнца. Вот только конструкции абсолютно разные.

Плоские солнечные коллекторы

Эти гелиоустановки для отопления имеют простую конструкцию и потому именно их можно при желании изготовить своими руками. На металлической раме закреплено прочное дно. Сверху уложен слой теплоизоляции. Изолируются для уменьшения потерь и стенки корпуса. Затем идет слой адсорбера — материала, который хорошо поглощает солнечное излучение, превращая его в тепло. Этот слой обычно имеет черный цвет. На адсорбере закреплены трубы, по которым течет теплоноситель. Сверху вся эта конструкция закрывается прозрачной крышкой. Материалом для крышки может быть закаленное стекло или один из пластиков (чаще всего это поликарбонат). В некоторых моделях светопропускающий материал крышки может проходить специальную обработку: для уменьшения отражающей способности его делают не гладким, а чуть матовым.

Конструкция плоского солнечного коллектора

Трубы в плоском солнечном коллекторе обычно уложены змейкой, имеется два отверстия — впускное и выпускное.

Может быть реализовано однотрубное и двухтрубное подключение. Это кому как нравится. Но для нормального теплообмена необходим насос. Возможна и самотечная система, но она будет очень неэффективной из-за небольшой скорости движения теплоносителя. Именно этого типа солнечный коллектор и используют для отопления, хотя с его помощью можно эффективно греть воду для ГВС.

Есть вариант самотечного коллектора, но его применяют в основном для подогрева воды. Называют такую конструкцию еще пластиковым солнечным коллектором. Это две пластины из прозрачного пластика, герметично закрепленные на корпусе. Внутри устроен лабиринт для продвижения воды. Иногда нижняя панель бывает окрашена в черный цвет. Имеется два отверстия — впускное и выпускное. Вода подается внутрь, по мере продвижения по лабиринту греется солнцем, и выходит уже теплой. Такая схема хорошо работает с резервуаром для воды и легко нагревает воду для ГВС. Это современная замена обычной бочке, установленной на летнем душе. Причем более эффективная замена.

Пластиковый коллектор используют для нагрева воды

Насколько эффективны солнечные коллекторы? Среди всех бытовых гелиоустановок на сегодня они показывают лучшие результаты: их КПД 72-75%. Но не все так хорошо:

  • они не работают ночью и плохо работают в пасмурную погоду;
  • большие потери тепла, особенно при ветре;
  • низкая ремонтопригодность: если что-то выходит из строя, то менять нужно значительную часть, или всю панель полностью.

Тем не менее, часто отопление частного дома от солнца делают именно при помощи этих гелиоустановок. Такие установки популярны в южных странах с активным излучением и положительными температурами в зимний период. Для наших зим они не подходят, но в летний сезон показывают хорошие результаты.

Воздушный коллектор

Эта установка может быть использована для воздушного отопления дома. Конструктивно она очень напоминает описанный выше пластиковый коллектор, но циркулирует и нагревается в нем воздух. Такие устройства навешиваются на стены. Действовать они могут двумя способами: если воздушный гелионагреватель герметичен, воздух забирается из помещения, нагревается и возвращается в то же помещение.

Воздушный коллектор устанавливается на южной стене

Есть другой вариант. В нем обогрев совмещен с вентиляцией. В наружном корпусе воздушного коллектора имеются отверстия. Через них внутрь конструкции поступает холодный воздух. Проходя через лабиринт, от солнечных лучей он нагревается, а затем подогретым попадает в помещение.

Такое отопление дома будет более-менее эффективным, если установка будет занимать всю южную стену, и при этом тени на этой стене не будет.

Трубчатые коллекторы

Тут тоже циркулирует теплоноситель по трубам, но каждая из таких теплообменных труб вставлена в стеклянную колбу. Все они соединяются в манифолде (manifold), который, по сути, является гребенкой.

Схема трубчатого коллектора (кликните для увеличения размера картинки)

Трубчатые коллекторы имеют два типа трубок: коаксиальные и перьевые. Коаксиальные — труба в трубе — вложены одна в другую и их края запаяны. Внутри между двумя стенками создается разреженная безвоздушная среда. Потому такие трубки называют еще вакуумными. Перьевые трубки — это обычная трубка, запаянная с одной стороны. А перьевыми их называют потому, что для повышения теплоотдачи в них вставляется пластина адсорберная, которая имеет изогнутые края и чем-то напоминает перо.

Кроме того в разные корпуса могут быть вставлены теплообменники разного типа. Первые — это тепловые каналы Heat-pipe (Хит пайп). Это целая система преобразования солнечного света в тепловую энергию. Heat-pipe — это полая медная трубка небольшого диаметра, запаянная на одном конце. На втором находится массивный наконечник. В трубку залито вещество с низкой температурой кипения. При нагревании вещество начинает кипеть, часть его переходит в газообразное состояние и поднимается по трубке вверх. По пути от нагретых стенок трубки оно все больше нагревается. Попадает в верхнюю часть, где находится некоторое время. За это время часть тепла газ передает массивному наконечнику, постепенно охлаждается, конденсируется и оседает вниз, где процесс снова повторяется.

Схема работы теплового канала Heat-pipe

Второй способ — U-type — это традиционная трубка, заполненная теплоносителем. Тут никаких новостей или сюрпризов. Все как обычно: с одной стороны входит теплоноситель, проходя по трубке, нагревается от солнечного света. Несмотря на свою простоту этот вид теплообменников эффективнее. Но используется он реже. А все потому, что солнечные водонагреватели такого типа составляют собой единое целое. При повреждении одной трубки приходится менять вся секцию.

Трубчатые коллекторы с системой Heat-pipe стоят дороже, показывают меньшую эффективность, но используются чаще. А все потому, что поврежденную трубку поменять можно за пару минут. Причем, если колба использована коаксиальная, то трубка тоже может быть отремонтирована. Просто она разбирается (снимается верхняя заглушка) и поврежденный элемент (тепловой канал или сама колба) заменяется на исправный. Затем трубка вставляется на место.

Обычная U-образная трубка самый эффективный тепловой канал

Какой коллектор лучше для отопления

Для южных регионов с мягкой зимой и большим количеством солнечных дней в году лучший вариант — плоский коллектор. При таком климате он показывает высшую продуктивность.

Для регионов с более суровым климатом подходят трубчатые коллекторы. Причем для суровых зим больше подходят именно системы с Heat-pipe: они греют даже ночью и даже в пасмурную погоду, собирая большую часть спектра солнечного излучения. Они не боятся низких температур, но точный диапазон температур нужно уточнять: он зависит от вещества, находящегося в тепловом канале.

Эти системы при грамотном расчете могут быть основными, но чаще они просто экономят затраты на отопление от другого, платного источника энергии.

Для России больше подходят трубчатые гелиосистемы

Еще одним вспомогательным отоплением может быть воздушный коллектор. Его можно сделать во всю стену, причем он легко реализуется своими руками. Он отлично подойдет для отопления гаража или дачи. Причем проблемы с недостаточным нагревом могут возникнуть не зимой, как вы ожидаете, а осенью. При морозе и снеге энергии солнца в разы больше, чем в пасмурную дождливую погоду.

Солнечные батареи

Слыша слова «солнечная энергетика» мы в первую очередь думаем именно о батареях, которые преобразуют свет в электричество. И делают это специальные фотоэлектрические преобразователи. Они выпускаются промышленностью из разных полупроводников. Чаще всего для бытового использования мы применяем кремниевые фотоэлементы. Они имеют самую низкую цену и показывают достаточно приличную производительность: 20-25%.

Солнечные батареи для частного дома в некоторых странах — обычное явление

Напрямую использовать солнечные батареи для отопления можно лишь в том случае, если котел или другой отопительный прибор на электричестве вы подключите к этому источнику тока. Также солнечные панели в совокупности с электро-аккумуляторами можно интегрировать в систему снабжения дома электричеством и таким образом уменьшать приходящие ежемесячно счета за использованную электроэнергию. В принципе, вполне реально полностью обеспечить потребности семьи от этих установок. Просто средств и площадей потребуется много. В среднем с квадратного метра панели можно получить 120-150Вт. Вот и считайте, сколько квадратов кровли или придомовой территории должно быть занято такими панелями.

Особенности отопления солнечным теплом

Целесообразность устройства системы солнечного отопления у многих вызывает сомнения. Основной довод — это дорого и никогда себя не окупит. С тем, что это дорого, приходится согласиться: цены на оборудование немаленькие. Но никто не мешает вам начать с малого. Например, для оценки эффективности и практичности идеи сделать подобную установку самому. Затрат минимум, а представление будете иметь из первых рук. Потом уже будете решать стоит со всем этим связываться или нет. Вот только в чем дело: все негативные сообщения от теоретиков.

От практиков не встречалось ни одного. Идет активное выяснение способов улучшения, переделок, но никто не сказал, что затея бесполезна. Это о чем-то говорит.

Теперь о том, что установка системы солнечного отопления никогда не окупится. Пока срок окупае

Если включить гелиосистему параллельно с централизованным энергоснабжением, можно сэкономить приличную сумму

мости в нашей стране большой. Он сравним со сроком эксплуатации солнечных коллекторов или батарей. Но если посмотреть динамику роста цен на все энергоносители, то можно предположить, что вскоре он сократится до вполне приемлемых сроков.

Теперь собственно о том, как сделать систему. Прежде всего, нужно определить потребность вашего дома и семи в тепле и горячей воде. Общая методика расчета системы солнечного отопления следующая:

  • Зная, в каком регионе находится дом, вы можете узнать, сколько солнечного света приходится на 1м
    2
    площади в каждом месяце года. Специалисты это называют инсоляцией. Исходя из этих данных, вы затем сможете прикинуть, сколько солнечных панелей вам необходимо. Но сначала нужно определить, сколько тепла понадобится на подготовку ГВС и отопление.
  • Если счетчик горячей воды у вас есть, то вы знаете объемы горячей воды, которые вы тратите ежемесячно. Выведите средние данные расхода за месяц или считайте по максимальному расходу — это кто как хочет. Также у вас должны иметься данные о тепловых потерях дома.
  • Присмотрите солнечные нагреватели, которые хотели бы поставить. Имея данные по их производительности, вы сможете примерно определить количество элементов, необходимое на покрытие ваших потребностей.

Кроме определения количества составляющих гелиосистемы, понадобится определить объем бака, в котором будет накапливаться горячая вода для ГВС. Это легко можно сделать, зная фактический расход вашей семьи. Если у вас установлен счетчик на ГВС, и вы имеете данные за несколько лет, можно вывести среднюю норму потребления в день (средний расход в месяц поделить на количество дней). Вот примерно такой объем бака вам нужен. Но бак нужно брать с запасом в 20% или около того. На всякий случай.

Принципиальная схема отопления дома с солнечными коллекторами

Если ГВС или счетчика нет, можно воспользоваться нормами потребления. Один человек в сутки в среднем расходует 100-150 литров воды. Зная, сколько человек постоянно проживают в доме, вы рассчитаете требуемый объем бака: норма умножается на количество жильцов.

Сразу нужно сказать, что рациональной (с точки зрения окупаемости) для средней полосы России является система солнечного отопления, которая покрывает порядка 30% потребности в тепле и полностью снабжает горячей водой. Это усредненный результат: в какие-то месяцы отопление будет на 70-80% обеспечиваться гелиосистемой, а в какие-то (декабрь-январь) всего на 10%. И снова-таки многое зависит от типа солнечных батарей и от региона проживания.

Итоги

Несмотря на множество критиков, которые говорят о неэффективности солнечной энергетики и слишком большом сроке окупаемости, все больше людей хоть частично переходят на альтернативные источники. Кроме экономии многих привлекает независимость от государства и его ценовой политики. Чтобы не жалеть о напрасно вложенных суммах, можно сначала провести эксперимент: изготовить одну из солнечных установок своими руками и решить для себя насколько это вас привлекает (или нет).

Активное солнечное отопление | Министерство энергетики

Энергосбережение


Активные системы солнечного отопления используют солнечную энергию для нагрева жидкости — жидкости или воздуха — и затем передают солнечное тепло непосредственно во внутреннее пространство или в систему хранения для последующего использования. Если солнечная система не может обеспечить адекватный обогрев помещения, вспомогательная или резервная система обеспечивает дополнительное тепло. Жидкостные системы чаще используются, когда предусмотрено хранение, и они хорошо подходят для систем лучистого отопления, бойлеров с радиаторами горячей воды и даже абсорбционных тепловых насосов и охладителей. Как жидкостные, так и воздушные системы могут дополнять системы с принудительной подачей воздуха.

Жидкостное активное солнечное отопление

Солнечные коллекторы жидкости лучше всего подходят для центрального отопления. Они такие же, как те, которые используются в системах солнечного нагрева воды для бытовых нужд. Плоские коллекторы являются наиболее распространенными, но также доступны вакуумные трубчатые и концентрирующие коллекторы. В коллекторе теплоноситель или «рабочая» жидкость, такая как вода, антифриз (обычно нетоксичный пропиленгликоль) или другой тип жидкости, поглощает солнечное тепло. В соответствующее время контроллер включает циркуляционный насос для перемещения жидкости через коллектор.

Жидкость течет быстро, поэтому ее температура увеличивается только на 10–20 °F (5,6–11 °C) по мере прохождения через коллектор. Нагрев меньшего объема жидкости до более высокой температуры увеличивает потери тепла от коллектора и снижает эффективность системы. Жидкость поступает либо в резервуар для хранения, либо в теплообменник для немедленного использования. Другие компоненты системы включают трубопроводы, насосы, клапаны, расширительный бак, теплообменник, накопительный бак и элементы управления.

Расход зависит от теплоносителя. Чтобы узнать больше о типах жидких солнечных коллекторов, их размерах, техническом обслуживании и других вопросах, см. Солнечный нагрев воды.

Сохранение тепла в жидких системах

Жидкостные системы аккумулируют солнечное тепло в резервуарах с водой или в кладочной массе системы излучающих плит. В системах хранения резервуарного типа тепло от рабочей жидкости передается распределительной жидкости в теплообменнике снаружи или внутри резервуара.

Резервуары находятся под давлением или без давления, в зависимости от общей конструкции системы. Прежде чем выбрать накопительный бак, учитывайте стоимость, размер, долговечность, где его разместить (в подвале или на улице) и как его установить. Возможно, вам придется построить резервуар на месте, если резервуар необходимого размера не пройдет через существующие дверные проемы. Резервуары также имеют ограничения по температуре и давлению и должны соответствовать местным строительным, сантехническим и механическим нормам. Вы также должны отметить, какая изоляция необходима для предотвращения чрезмерных потерь тепла, и какое защитное покрытие или герметизация необходимы для предотвращения коррозии или утечек.

В системах с очень большими объемами хранения могут потребоваться специальные или нестандартные резервуары. Обычно это нержавеющая сталь, стекловолокно или высокотемпературный пластик. Бетонные и деревянные (джакузи) резервуары также являются вариантами. Каждый тип резервуара имеет свои преимущества и недостатки, и все типы требуют тщательного размещения из-за их размера и веса. Может оказаться более практичным использовать несколько небольших резервуаров, а не один большой. Самый простой вариант системы аккумулирования – использование стандартных бытовых водонагревателей. Они соответствуют строительным нормам и требованиям к сосудам под давлением, имеют антикоррозийное покрытие и просты в установке.

Распределение тепла для жидкостных систем

Для распределения солнечного тепла можно использовать теплый пол, плинтусы или радиаторы с подогревом воды или центральную систему принудительной вентиляции. В системе лучистого пола нагретая солнцем жидкость циркулирует по трубам, встроенным в пол из тонких бетонных плит, которые затем излучают тепло в помещение. Лучистый теплый пол идеально подходит для жидкостных солнечных систем, поскольку он хорошо работает при относительно низких температурах. Тщательно спроектированная система может не нуждаться в отдельном баке для хранения тепла, хотя в большинстве систем они предусмотрены для контроля температуры. Обычный котел или даже стандартный бытовой водонагреватель может обеспечивать резервное тепло. Плита обычно отделана плиткой. Системам излучающих плит требуется больше времени для обогрева дома с «холодного старта», чем другим типам систем распределения тепла. Однако, когда они работают, они обеспечивают постоянный уровень тепла. Ковры и коврики снижают эффективность системы. Дополнительную информацию см. в разделе лучистое отопление.

Плинтусы и радиаторы с подогревом воды требуют воды температурой от 71° до 82°C (от 160° до 180°F) для эффективного обогрева помещения. Как правило, плоские коллекторы жидкости нагревают перекачиваемую и распределяющую жидкость до температуры от 90° до 120°F (от 32° до 49°C). Таким образом, использование плинтусов или радиаторов с системой солнечного отопления требует, чтобы площадь поверхности плинтуса или радиаторов была больше, температура нагреваемой солнцем жидкости повышалась за счет резервной системы или среднетемпературного солнечного коллектора (например, вакуумного коллектора). трубчатый коллектор) можно заменить плоским коллектором.

Существует несколько вариантов включения жидкостной системы в систему воздушного отопления. Базовая конструкция заключается в размещении жидкостно-воздушного теплообменника или нагревательного змеевика в главном возвратном канале комнатного воздуха до того, как он попадет в печь. Воздух, возвращающийся из жилого помещения, нагревается, проходя над нагретой солнечным светом жидкостью в теплообменнике. Дополнительное тепло подается по мере необходимости от печи. Змеевик должен быть достаточно большим, чтобы передавать достаточное количество тепла воздуху при самой низкой рабочей температуре коллектора.

Вентиляция

Солнечные системы воздушного отопления используют воздух в качестве рабочей жидкости для поглощения и передачи солнечной энергии. Солнечные коллекторы воздуха могут напрямую обогревать отдельные помещения или потенциально могут предварительно нагревать воздух, поступающий в вентилятор с рекуперацией тепла или через воздушный змеевик теплового насоса с источником воздуха.

Воздушные коллекторы производят тепло раньше и позже в течение дня, чем жидкостные системы, поэтому они могут производить больше полезной энергии в течение отопительного сезона, чем жидкостные системы того же размера. Также, в отличие от жидкостных систем, воздушные системы не замерзают, а небольшие протечки в коллекторе или распределительных каналах не вызовут значительных проблем, хотя и ухудшат работу. Однако воздух является менее эффективным теплоносителем, чем жидкость, поэтому солнечные коллекторы воздуха работают с меньшей эффективностью, чем солнечные коллекторы жидкости.

Хотя некоторые ранние системы пропускали нагретый солнцем воздух через скальное ложе в качестве накопителя энергии, этот подход не рекомендуется из-за связанной с этим неэффективности, потенциальных проблем с конденсацией и плесенью в скальном ложе, а также воздействия влаги и плесень влияет на качество воздуха в помещении.

Солнечные коллекторы воздуха часто встраивают в стены или крыши, чтобы скрыть их внешний вид. Например, в черепичную крышу могут быть встроены воздушные пути для использования тепла, поглощаемого черепицей.

Обогреватели воздуха в помещении

Воздухосборники могут быть установлены на крыше или наружной (южной) стене для обогрева одного или нескольких помещений. Несмотря на то, что доступны заводские коллекторы для установки на месте, люди, которые делают это своими руками, могут построить и установить свой собственный воздушный коллектор. Простой коллектор оконного обогревателя можно сделать за несколько сотен долларов.

Коллектор имеет герметичный и изолированный металлический каркас и черную металлическую пластину для поглощения тепла с остеклением перед ней. Солнечное излучение нагревает пластину, которая, в свою очередь, нагревает воздух в коллекторе. Электрический вентилятор или воздуходувка вытягивает воздух из помещения через коллектор и нагнетает его обратно в помещение. Крышные коллекторы требуют воздуховодов для подачи воздуха между помещением и коллектором. Настенные коллекторы размещаются непосредственно на стене, выходящей на юг, и в стене прорезаются отверстия для входа и выхода воздуха коллектора.

Простые «коллекторы оконных коробок» встраиваются в существующий оконный проем. Они могут быть активными (с помощью вентилятора) или пассивными. В пассивных типах воздух поступает снизу коллектора, по мере нагрева поднимается вверх и поступает в помещение. Дефлектор или заслонка не дает комнатному воздуху поступать обратно в панель (обратное термосифонирование), когда не светит солнце. Эти системы обеспечивают только небольшое количество тепла, потому что площадь коллектора относительно мала.

Коллекторы испаряемого воздуха

Коллекторы вытяжного воздуха используют простую технологию для улавливания солнечного тепла для обогрева зданий. Коллекторы состоят из темных перфорированных металлических пластин, установленных на южной стене здания. Между старой стеной и новым фасадом создается воздушное пространство. Темный внешний фасад поглощает солнечную энергию и быстро нагревается в солнечные дни, даже когда снаружи холодно.

Вентилятор или воздуходувка втягивает вентиляционный воздух в здание через крошечные отверстия в коллекторах и вверх через воздушное пространство между коллекторами и южной стеной. Солнечная энергия, поглощаемая коллекторами, нагревает воздух, проходящий через них, на целых 40°F. В отличие от других технологий обогрева помещений, коллекторы вытяжного воздуха не требуют дорогостоящего остекления.

Коллекторы вытяжного воздуха лучше всего подходят для больших зданий с высокой вентиляционной нагрузкой, что делает их непригодными для современных плотно закрытых домов. Тем не менее, небольшие коллекторы испаряемого воздуха могут использоваться для предварительного нагрева воздуха, поступающего в вентилятор с рекуперацией тепла, или могут нагревать воздушный змеевик на воздушном тепловом насосе, повышая его эффективность и уровень комфорта в холодные дни. Однако в настоящее время нет информации о рентабельности использования коллектора выдыхаемого воздуха таким образом.

Экономика и другие преимущества активных систем солнечного отопления

Активные системы солнечного отопления наиболее рентабельны в холодном климате с хорошими солнечными ресурсами, когда они заменяют более дорогие виды топлива для отопления, такие как электричество, пропан и нефть. Некоторые штаты предлагают освобождение от налога с продаж, кредиты или вычеты по подоходному налогу, а также освобождение или вычеты от налога на имущество для систем солнечной энергии. Здесь можно добавить предложение: Список стимулов для энергоэффективности и возобновляемых источников энергии, включая активную солнечную тепловую энергию, доступен на сайте DSIRE.

Стоимость активной солнечной системы отопления будет варьироваться. На имеющиеся в продаже коллекторы распространяется гарантия 10 и более лет, и они легко прослужат десятилетиями дольше. Экономика активной системы отопления помещений улучшается, если она также нагревает воду для бытовых нужд, потому что в противном случае неиспользуемый коллектор может нагревать воду летом.

Отопление дома с помощью активной системы солнечной энергии может значительно сократить расходы на топливо зимой. Солнечная система отопления также уменьшит загрязнение воздуха и парниковые газы, возникающие в результате использования ископаемого топлива для отопления или производства электроэнергии.

Выбор и определение размеров системы солнечного отопления

Выбор подходящей системы солнечной энергии зависит от таких факторов, как местоположение, дизайн и потребности в отоплении вашего дома. Местные соглашения могут ограничивать ваши возможности; например, ассоциации домовладельцев могут запретить вам устанавливать солнечные коллекторы в определенных частях вашего дома (хотя многим домовладельцам удалось оспорить такие соглашения).

Местный климат, тип и эффективность коллектора(ов) и площадь коллектора определяют, сколько тепла может обеспечить система солнечного отопления. Обычно наиболее экономично проектировать активную систему, обеспечивающую от 40% до 80% потребности дома в отоплении. Системы, обеспечивающие менее 40% тепла дома, редко бывают рентабельными, за исключением случаев использования солнечных коллекторов для обогрева воздуха, которые обогревают одну или две комнаты и не требуют накопления тепла. Хорошо спроектированный и изолированный дом, в котором используются методы пассивного солнечного отопления, потребует меньшей и менее дорогостоящей системы отопления любого типа и может нуждаться в очень небольшом дополнительном тепле, кроме солнечного.

Помимо того факта, что разработка активной системы для подачи достаточного количества тепла в течение 100% времени, как правило, нецелесообразна или экономически неэффективна, большинство строительных норм и правил и ипотечных кредиторов требуют наличия резервной системы отопления. Дополнительные или резервные системы поставляют тепло, когда солнечная система не может удовлетворить потребности в отоплении. Резервные копии могут варьироваться от дровяной печи до обычной системы центрального отопления.

Строительные нормы, соглашения и правила для систем солнечного отопления

Прежде чем устанавливать солнечную энергетическую систему, вы должны изучить местные строительные нормы и правила, постановления о зонировании и соглашения о подразделении, а также любые специальные правила, относящиеся к месту. Вам, вероятно, потребуется разрешение на строительство, чтобы установить систему солнечной энергии в существующем здании.

В то время как большинство сообществ и муниципалитетов приветствуют жилые установки возобновляемой энергии, есть несколько, для которых системы возобновляемой энергии являются сравнительной новинкой, и поэтому они, возможно, не упомянули их в своих кодексах. Вы должны соблюдать существующие строительные и разрешительные процедуры для установки вашей системы.

Вопросы соблюдения строительных норм и зонирования при установке солнечной системы обычно решаются на местном уровне. Даже если в штате действуют строительные нормы и правила, ваш город, округ или округ обычно соблюдает их. Общие проблемы, с которыми домовладельцы столкнулись со строительными нормами, включают следующее:

  • Превышение нагрузки на крышу
  • Недопустимые теплообменники
  • Неправильная проводка
  • Незаконное вмешательство в систему снабжения питьевой водой.

Потенциальные проблемы зонирования включают следующее:

  • Загромождение боковых дворов
  • Установка незаконных выступов на крышах
  • Установка системы слишком близко к улицам или границам участков.

Особые нормативные акты, такие как соглашения местного сообщества, подразделения или ассоциации домовладельцев, также требуют соблюдения. Эти соглашения, правила исторического района и положения о поймах можно легко упустить из виду. Чтобы узнать, что необходимо для соблюдения требований местного законодательства, свяжитесь с отделами по зонированию и контролю за строительством в вашей местной юрисдикции, а также с любыми соответствующими домовладельцами, подразделениями, соседями и/или общественными ассоциациями.

Элементы управления для систем солнечного отопления

Органы управления солнечными системами отопления обычно более сложны, чем обычные системы отопления, поскольку они должны анализировать больше сигналов и управлять большим количеством устройств (включая обычную резервную систему отопления). Солнечные элементы управления используют датчики, переключатели и/или двигатели для управления системой. Система использует другие элементы управления для предотвращения замерзания или чрезмерно высоких температур в коллекторах.

Сердцем системы управления является дифференциальный термостат, который измеряет разницу температур между коллекторами и накопителем. Когда коллекторы на 10–20 °F (от 5,6 ° до 11 °C) теплее, чем накопительный блок, термостат включает насос или вентилятор для циркуляции воды или воздуха через коллектор для нагрева накопительной среды или дома.

Работа, производительность и стоимость этих элементов управления различаются. Некоторые системы управления контролируют температуру в различных частях системы, чтобы определить, как она работает. Самые сложные системы используют микропроцессоры для управления и оптимизации теплопередачи и доставки тепла в хранилище и зоны дома.

Можно использовать солнечную панель для питания низковольтных вентиляторов постоянного тока (постоянного тока) (для коллекторов воздуха) или насосов (для коллекторов жидкости). Выходная мощность солнечных панелей соответствует доступному притоку солнечного тепла к солнечному коллектору. При тщательном выборе размеров скорость вентилятора или насоса оптимизируется для эффективного поглощения солнечной энергии рабочей жидкостью. При слабом солнечном свете скорость вентилятора или насоса низкая, а при сильном солнечном свете они работают быстрее.

При использовании с комнатным воздухосборником отдельные органы управления могут не потребоваться. Это также гарантирует, что система будет работать в случае отключения электроэнергии. Солнечная энергетическая система с аккумуляторной батареей также может обеспечивать питание для работы системы центрального отопления, хотя это дорого для больших систем.

Установка и обслуживание вашей системы солнечного отопления

Насколько хорошо работает активная солнечная энергетическая система, зависит от правильного выбора места, конструкции системы и установки, а также от качества и долговечности компонентов. Современные коллекторы и элементы управления отличаются высоким качеством, но поиск опытного подрядчика, который сможет правильно спроектировать и установить систему, может оказаться сложной задачей.

После установки системы ее необходимо надлежащим образом обслуживать, чтобы оптимизировать ее работу и избежать поломок. Разные системы требуют разных типов обслуживания, и вам следует настроить календарь, в котором перечислены задачи обслуживания, которые производители компонентов и установщики рекомендуют для вашей установки.

Большинство солнечных водонагревателей автоматически покрываются страховым полисом вашего домовладельца. Однако повреждений от замерзания, как правило, нет. Свяжитесь со своей страховой компанией, чтобы узнать, какова ее политика. Даже если ваш провайдер покроет вашу систему, лучше сообщить ему в письменной форме о том, что вы являетесь владельцем новой системы.

  • Узнать больше
  • Домашние системы отопления

Как обогреть дом солнечными панелями | Солнечный магазин США

Затраты на энергию растут. Самый большой вклад в средний счет за топливо приходится на отопление. В Северном полушарии многие из нас по-прежнему полагаются на энергию, преобразованную из ископаемого топлива, для круглогодичного отопления. Если вы хотите сделать свой дом более экологичным, стоит изучить преимущества технологии солнечных батарей.

Солнечные панели становятся все более доступными и простыми в установке, при этом многие поставщики обеспечивают постоянную поддержку клиентов. Благодаря большему количеству продуктов, чем когда-либо прежде, легко найти решение на солнечной энергии для обогрева практически любого дома. При правильном внедрении системы на солнечной энергии могут обеспечить вас всей энергией, необходимой для удовлетворения ваших потребностей в отоплении.

Выбор лучшего солнечного отопления для вашего дома

Тепловые солнечные панели — это вариант для тех, кто хочет обогреть свой дом. Однако многие домовладельцы в Соединенных Штатах вместо этого полагаются на комбинацию солнечных батарей и тепловых насосов. Для такого подхода есть веская причина. Тепловые насосы становятся все более распространенными, в то время как фотоэлектрические солнечные панели также широко используются. Вам не составит труда найти поставщика для обоих типов технологий, что сделает плановое техническое обслуживание доступным и недорогим.

В отличие от этого, поддержку технологии солнечных тепловых панелей найти гораздо труднее. Из-за этой растущей популярности вы также получите выгоду от более полного ассортимента продукции, если пойдете по пути теплового насоса / фотоэлектрических панелей.

Несмотря на то, что тепловые солнечные панели являются эффективным способом сбора и хранения солнечной энергии, их гораздо сложнее реализовать в обычном доме. Если вы ищете надежную солнечную технологию, которую вы можете продолжать обслуживать и модернизировать с течением времени, фотоэлектрические панели и тепловые насосы — очевидный выбор. Благодаря расширенному ассортименту предлагаемой продукции также легче решать уникальные задачи по отоплению вашего дома.

Основные типы систем солнечного отопления

Солнечные системы отопления можно разделить на две группы. Во-первых, это пассивное солнечное отопление. Этот стиль солнечной технологии представляет собой более целостный подход к отоплению, не требующий механических элементов и вторичного источника энергии. Для эффективного использования вам необходимо тщательно продумать конструкцию здания и коэффициенты изоляции. Системы активного солнечного отопления более сложны и требуют вспомогательных технологий, таких как тепловые обогреватели и фотоэлектрические панели.

    Многие новостройки в настоящее время используют принципы пассивного солнечного отопления. Проще говоря, пассивное солнечное отопление относится к зданию, которое было продуманно спроектировано так, чтобы улавливать солнечный свет, обеспечивая естественный источник тепла для вашего дома. Это может быть проблемой для зданий, расположенных в более холодном климате или на крайнем севере. Чтобы преодолеть эти препятствия, связанные с климатом, часто используется пассивное солнечное отопление за счет установки высококачественной изоляции и окон, выходящих на юг.

    Бесчисленное множество других факторов могут повлиять на успех решения пассивного солнечного отопления. Вам нужно будет тщательно продумать ландшафтный дизайн. Если южная сторона вашего дома окружена листвой, убедитесь, что растения, которые вы сажаете, относятся к листопадным сортам, которые не будут служить препятствием для солнечного света в зимние месяцы.

    Основным преимуществом пассивного солнечного отопления является то, что электричество не требуется. В то время как технология механической солнечной энергии также неуместна в пассивной системе, для максимальной эффективности может потребоваться замена окон и изоляционного материала. Окна с тройным остеклением могут быть дорогими, но эти премиальные затраты могут привести к значительной экономии в долгосрочной перспективе.

    Как внедрить принципы пассивного солнечного отопления в вашем доме

    Новый проект или проект радикальной реконструкции — не единственный способ использовать пассивное солнечное отопление в вашем доме. На самом деле, есть много более мелких шагов, которые вы можете предпринять, чтобы сократить свои счета за электроэнергию и обеспечить достаточное отопление вашего дома естественными источниками. Инвестиции в высококачественные жалюзи — одна из самых простых вещей, которые вы можете сделать, чтобы минимизировать потребление энергии. Это особенно важно, если у вас много окон, выходящих на юг.

    Если вы хотите поэкспериментировать с принципом пассивного солнечного отопления, вам также стоит приспособить небольшие здания на своей территории. Отдельно стоящие гаражи и отдельные мастерские могут быть более легко перестроены, чем ваш основной дом.

      Активное солнечное отопление — это совсем другое. В отличие от пассивного отопления, активные системы улавливают и сохраняют солнечную энергию для последующего использования. Хотя активное солнечное отопление является устойчивым энергетическим решением, оно включает в себя более сложную настройку механических элементов для питания таких вещей, как водяные насосы и вентиляторы.

      Активные солнечные системы, используемые для обогрева помещений, делятся на две основные разновидности. Во-первых, это жидкостные системы, которые используют резервуары для воды для эффективного хранения и перераспределения тепла по всему дому. В дополнение к резервуарам для хранения воды используются другие элементы, такие как излучающие плиты и тепловые насосы. Воздушные системы используют накопитель тепловой массы в виде бункеров для камней, а также систему воздуходувок и воздуховодов для распределения нагретого воздуха по всему дому.

Следующая запись

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
