Преимущества такой конструкции и используемых материалов:

• Срок службы до 100 лет
• Простая сборка одним человеком без специальных инструментов.
  Для сооружения системы заземлителей необходимой длины штыри длиной 1,5 метра заглубляются в землю один за другим с применением ударного инструмента (кувалды). Болтовой зажим используется для соединения проводника с электрощитом.
• Минимальная площадь, занимаемая системой заземлителей, позволяет монтировать ее в подвальных помещениях или вплотную к стенам в виде всего одной точки.
  Малый размер сводит к минимуму необходимые земляные работы.
• Сварка не требуется *
• Качество заземления не зависит от погоды и времени года

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техническим циркуляром 11/2006 объединения «РосЭлектроМонтаж»

Ограничения применения

Комплект ЗЗ-6 «Заземление в частном доме» предназначен для монтажа в мягких глинистые почвы (например, суглинок).

Монтаж в плотные глинистые грунты затруднен, но возможен (например, тяжелая глина).

Установка в твердые песчаные и каменистые грунты невозможна. Это ограничение связано с малой энергией удара ручного инструмента (кувалды), используемого при сборке.

Для монтажа системы заземлителей в плотных или твердых грунтах рекомендуем использовать комплекты модульного заземления (На отдельной странице).

Информация об упаковке:

Артикул: ZZ-6
Набор упакован в коробку из плотного картона с пластиковой ручкой. Внутри коробки находятся детали комплекта заземления, а также инструкция и пара фирменных наклеек для размещения на дверце электрощита или других плоских поверхностях на усмотрение покупателя

Дилеры в России и странах СНГ

Купить готовые комплекты заземления ZANDZ, а также отдельные комплектующие можно не только в нашем интернет-магазине, но и в дружной торговой компании с собственным складом в г. город.

Покупка у местного дилера сэкономит время и деньги на доставке товара с центрального склада в Москве. Если у дилера есть торговая площадка — можно найти комплекты и элементы заземления «вживую».

Список дилеров в России и СНГ

Комплект заземления ZZ-6

Готовый комплект ZZ-6 содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые между собой.

Омедненный безмуфтовый заземляющий штифт (D17 мм / L1,5 м)

Основание комплекта — шпилька длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один конец заужен, а на конце другого сделано глухое отверстие для соединения штырей друг с другом (для увеличения общей длины электрода).

При монтаже соединение автоматически прижимается, образуя очень хороший электрический и механический контакт.

Для сборки безмуфтовых штифтов необходимо использовать приводную головку, передающую ударное усилие на центр штифта.

Подробная информация о технологии изготовления и испытаниях покрытия размещена на отдельной странице.

Приводная головка для монтажа с помощью кувалды

1 шт.

Ведущая головка из закаленной стали предназначена для передачи энергии удара инструмента (кувалды) на центр штифта. Он находится в пазу штифта при сборке.

Зажим для соединения проводника,

Профильный хомут из нержавеющей стали с болтами М10. Позволяет соединить штангу с заземлителем — проводом круглого сечения или лентой (шириной до 40 мм).

Возможно безопасное использование стальной и оцинкованной проволоки — для этого внутри хомута имеется прокладка, препятствующая образованию гальванохимической связи между сталью/цинком и медью.

Для предотвращения ослабления резьбовых соединений «болт-гайка» используются пружинные шайбы (гроверные шайбы / гроверные шайбы), устанавливаемые между прижимной поверхностью и гайкой.

Дополнительные материалы

Для максимальной защиты глухого отверстия на вершине штифта в уже собранной системе заземлителя можно использовать силиконовый герметик, нанесенный в это отверстие. Блокирует проникновение влаги и грязи к штифту сердечника, полностью останавливая коррозию.

Перед монтажом

При размещении заземлителя ВНУТРИ дома место установки определяется из соображений механической защиты заземлителя от этого заземлителя до электрощита, сухости помещения, удобства установки штырей в землю.

• Комплект ZZ-6 «Заземление в частном доме»
• медный провод/кабель сечением 16 или 25 мм² необходимой длины. При монтаже в землю требуется проводник с минимальным поперечным сечением 25 мм².
• Силиконовый герметик

Необходимые инструменты:

• Ударный ручной инструмент весом 300–1500 г: Кувалда или тяжелый молоток
• два гаечных ключа или два плоскогубца (для затягивания зажимных болтов)

Последовательность работ при монтаже заземлителя снаружи здания

1. Выкопать канал глубиной 0,5 — 0,7 метра на месте размещения заземлителя
2. Установите систему заземляющих электродов в подготовленный канал. В качестве руководства по монтажу необходимо использовать перечень операций «Порядок монтажа…».
3. Поместите заземляющий проводник в канал
4. Соедините систему заземлителей с проводником с помощью зажима из комплекта
5. Подсоедините проводник к электрощиту
6. Засыпать канал землей

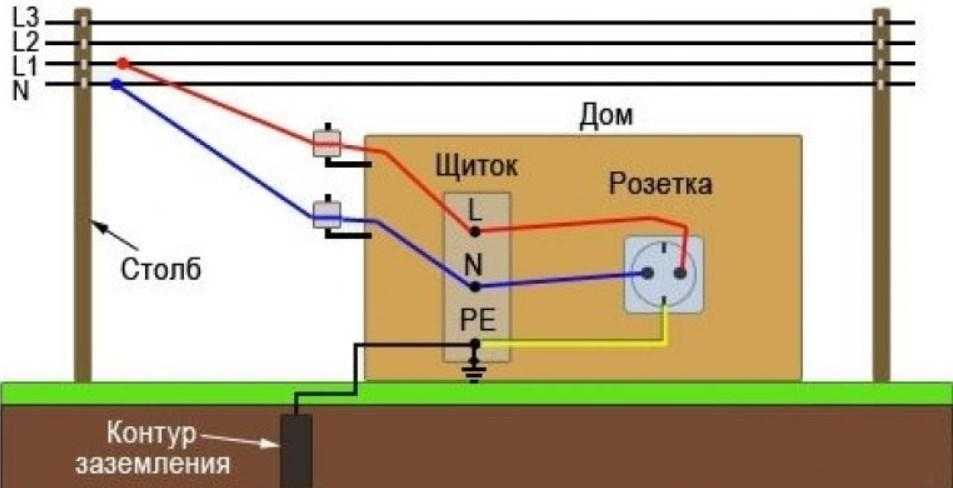

Подключение заземления к электрощиту

Подключение осуществляется медным проводом с рекомендуемым сечением 16 — 25 мм². Например, со специальным заземлителем.

Для соединения заземляющего электрода с проводником используется специальный зажим (входит в комплект).

Порядок монтажа системы заземлителей

Уплотнительные втулки из нержавеющей стали надеты на штифты для удобства транспортировки. Перед установкой втулки необходимо снять.

Операции:

1. Вставьте приводную головку в отверстие для штифта.
2. Углубите штифт в землю, ударив инструментом по приводной головке.
3. Снимите приводную головку и наденьте втулку на установленный штифт (широкой стороной вниз).
4. Вставьте штифт острым краем в установленный штифт с уплотнительной втулкой поверх него. Соединение само запрессуется во время монтажа.
5. Повторяйте шаги 1-4, пока не получите желаемую глубину заземлителя. Последнюю булавку необходимо оставить на высоте 20 см от земли. На последний заглубленный штифт уплотнительная втулка не надевается.
6. Установите зажим для присоединения заземляющего проводника, а подключив проводник, затяните винты с максимальным усилием зажима.
7. Заполните отверстие штифта герметиком, чтобы предотвратить проникновение влаги.

Смотрите также полное описание расчетов и видео монтажа заземления на отдельной странице.

Достаточно ли такого заземления? (параметры)

Система заземлителей из комплекта «Заземление в индивидуальном доме» ZZ-6
в глинистых грунтах (глина, суглинок) обеспечивает сопротивление грунта около:

Требования к качеству заземления дома

Если не планируется подключение молниезащиты и газового оборудования к заземлению:

• в обычных глинистых грунтах качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 30 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания)
• в песчаном грунте качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 150 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания )

Требования к качеству заземления (особые случаи)

При совместном применении заземления с молниеотводами:

• в обычных глинистых грунтах сопротивление заземления должно быть не более 10 Ом (РД 34. 21.122-87, п. 8)
• в песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п.8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)

При этом заземлитель должен включать не менее 3 вертикальных электродов, отстоящих друг от друга на расстоянии не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.д).

Подробнее о применении см. на отдельной странице «Молниезащита и заземление».

Если для подключения газового котла/газопровода используется заземление:

• в обычных глинистых грунтах его сопротивление должно быть не более 10 Ом (УПК 1.7.103; для всех повторных заземлений).
• в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; при всех повторных заземлениях; для грунтов сопротивлением более 500 Ом*м)

Систему заземляющих электродов рекомендуется выполнять как единый электрод (точечный, как заземление). Подробнее о применении смотрите на отдельной странице «Заземление газового котла/газопровода».

Выбор системы заземления (ТТ/ТН) для индивидуальных жилых домов

В 2007 году руководством Госэнергонадзора направлено письмо (№10-04/481) руководителям Межрайонного территориального управления и начальникам Дирекции по Технологическому и экологическому надзору Ростехнадзора, что в целях уточнения и дополнения требований нормативно-технических документов в области энергетики и обеспечения безопасности электроустановок подготовлены (утверждены/согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в эксплуатацию новых и реконструируемых электроустановок:

• № 6/2004 от 16.02.2004 «О выполнении системы основного уравнивания потенциалов на вводном объекте»;
№
• № 7/2004 от 02.04.2004 «О прокладке электропроводки над подвесными потолками и в перегородках»;
№
• № 10/2006 от 01.02.2006 «О схемах временного электроснабжения объектов строительства»;
№
• № 11/2006 от 16. 10.2006 «О заземлителях и заземлителях»;

Комментарий к ТМ №11/2006 «О заземлителях и грозозащитах» (от разработчика технической записки: Шалыгин А.А., начальник ИКЦ Московского института энергетики и энергоэффективности) указано:

В соответствии с указаниями п. 1.7.59 седьмой редакции ПУЭ: «Электроснабжение электроустановки напряжением до 1 кВ от источника с глухозаземленной нейтралью и заземлением открытых токопроводящих частей с помощью заземления электродная система, не подключенная к нейтрали (система ТТ), допускается только в тех случаях, когда не могут быть обеспечены условия электробезопасности в системе TN.Для защиты от непрямого прикосновения такие электроустановки должны быть снабжены автоматическим отключением питания с обязательным применением КОД…».

Индивидуальные жилые дома являются примером электроустановки, где невозможно в разумных технических решениях обеспечить требования электробезопасности в системе ТН, которые должны быть присоединены к ВЛ 0,4 кВ неизолированными проводами из-за местных условия. Дело в том, что нулевой провод ВЛ не может считаться PEN-проводником по определению. В этих условиях целесообразно использовать систему защитного заземления ТТ для замены неизолированных проводов воздушных линий на самонесущие изолированные проводники.

УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА, как правило, устанавливается на вводе в такую ​​установку для автоматического отключения питания. Сопротивление заземлителя выбирают около 30 Ом, а для грунтов с большим объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежная работа УЗО, а токи короткого замыкания ничтожно малы.

Позднее — в 2012 г. выпущено ТМ № 31/2012 «О выполнении повторного заземления и автоматического отключения на вводе объектов индивидуального строительства». Его текст (сокращенный):

Объекты индивидуального жилищного строительства, как правило, получают питание от ответвления от ВЛ до 1 кВ.

Для объектов нового строительства и при реконструкции в соответствии с указаниями главы 2. 4 седьмой редакции ПУЭ воздушные линии выполняются с использованием самонесущих изолированных проводов и обозначаются как ВЛИ.

Большинство действующих объектов индивидуальной застройки запитаны от ВЛ с применением неизолированных проводов ВЛ, выполненных в соответствии с нормами главы 2.4 КВОС редакции 6 и ранее.

… Целью настоящего циркулярного выпуска является выдача конкретных рекомендаций по обеспечению защиты от непрямых прикосновений в электроустановках, получающих питание от воздушных линий и изолированных линий до 1 кВ. При выборе средств защиты от непрямых прикосновений в электроустановках, получающих питание от ВЛ и СИЛ до 1 кВ, необходимо руководствоваться:

1. Так как для объектов, получающих питание от ВЛ напряжением до до 1 кВ, большинство потребителей не могут выполнить требования по автоматическому отключению из-за низкого коэффициента срабатывания токов короткого замыкания, обязательна установка устройств защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе.
   Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе обязательна с точки зрения пожарной безопасности.

2. При питании от изолированных линий сопротивление повторного заземления с потребителем выбирают из условия надежной работы УЗО при повреждении изоляции (однофазном замыкании на землю) при отключенном PEN-проводнике изолированного ответвления линии . Сопротивление рассчитывается по току безопасного срабатывания УЗО, равному пятикратной величине этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м сопротивление может быть увеличено до 150 Ом.

3. При питании от ВЛ, в соответствии с указаниями п.1.7.59 УКВ седьмой редакции и п.1. 531.2.3 МЭК 60364-5-53 (готовится к публикации российский аналог ГОСТ Р 50571-5-53) следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п.п. 2 настоящего технического циркуляра.

4. Применение системы КТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на изолированные линии необходимо применять в электроустановках систему защитного заземления ТН. Для этого переключатель вводной аппаратуры должен быть установлен между шинами N и PE.


Установка защитных устройств

Хотим обратить Ваше внимание на то, что заземление дома/дачи – это лишь одно из нескольких необходимых мероприятий для организации качественной системы электроснабжения в доме.

Использование заземления без защитных устройств (например, УЗО) — ОПАСНО.

Система уравнивания потенциалов

Обратите внимание, что в целях безопасности эксплуатации электроприборов в доме обязательно должна быть выполнена система уравнивания потенциалов (ПУВ 1.7.82).
Эта мера представляет собой объединение всех электропроводящих поверхностей с целью создания для них одного (равного) электрического потенциала. В случае какой-либо чрезвычайной ситуации человек, который коснется таких поверхностей (например, корпуса стиральной машины и водопровода) — не пострадает, так как не будет разности потенциалов.

Основная система уравнивания потенциалов должна соединять между собой следующие токопроводящие части:

1. защитный проводник PE или PEN-проводник линии питания в системе TN
2. заземляющий провод, присоединяемый к заземляющему электрическому устройству в системах IT и TT
3. заземлитель, подключаемый к повторному заземлителю на проходной (при наличии заземлителя)
4. Металлические трубы коммуникаций входящие на объект: горячее и холодное водоснабжение, канализация, отопление, газ и т.д.
5. металлические детали каркаса здания
6. металлические детали систем централизованной вентиляции и кондиционирования
7. Молниезащитное заземляющее устройство 2 и 3 категории
8. Заземлитель системы функционального (рабочего) заземлителя при наличии и отсутствии ограничений на подключение сети рабочего заземления к заземляющему устройству защитного заземления
9. металлические оболочки телекоммуникационных кабелей;
