Как собрать водопровод на даче: как выбрать трубы, схемы, способы укладки

Содержание

как выбрать трубы, схемы, способы укладки

Требования на даче к водоснабжению не ниже, чем в городских квартирах, а выше: нужно  обеспечить подачу не только в краны и на бытовую технику, но и для полива. Потому производительность насоса должна быть высокой, а дебет колодца или скважины — хорошим и стабильным. Приходится решать и еще одну проблему: в сельской местности часто отключают электричество, потому желательно иметь запас воды или резервный способ ее «добычи». Для владельцев колодцев все несложно: на неотложные нужды можно ведром достать, а вот из скважины просто ее не получишь. Приходится придумывать резервные схемы.

Содержание статьи

  • 1 Организация водопровода на даче
  • 2 Какие трубы выбрать для водопровода на даче
    • 2.1 Трубы ПНД
    • 2.2 Трубы ПВХ
    • 2.3 Полипропилен (ППР)
  • 3 Как собрать водопровод
    • 3.1 Летний водопровод на даче
  • 4 Автономный водопровод на даче

Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией. Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

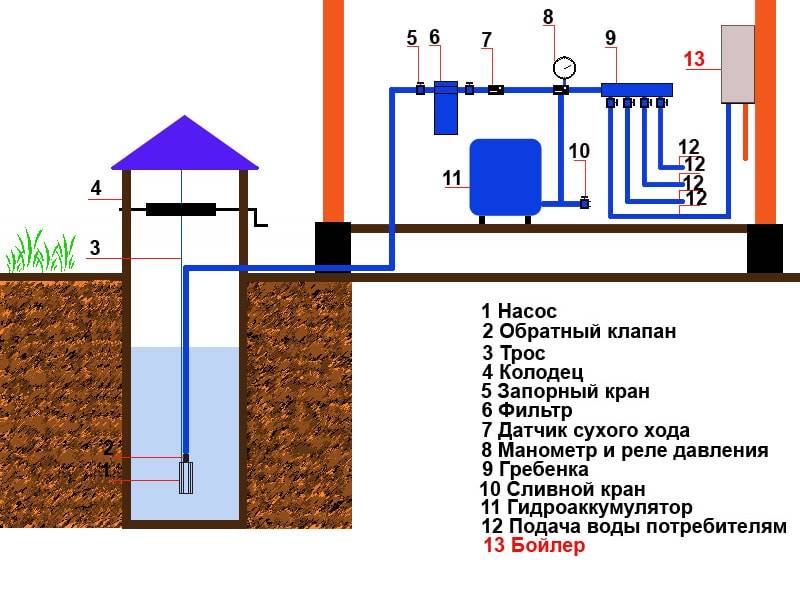

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем, так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

Какие трубы выбрать для водопровода на даче

Еще полтора десятилетия назад и вопросов не возникало: стальным трубам альтернативы не было. Сегодня же для дачного водопровода металл уже почти и не используют: дорого, нужна сварка для монтажа, а ржавеют современные трубы быстро. Есть намного более практичная альтернатива — пластиковые трубы. Они для дачного водопровода — самое лучшее решение: точно не ржавеют, некоторые еще и морозов не боятся. Но пластик — он разный, как и изделия из него.

Трубы ПНД

Чаще всего для водопровода на даче используют трубы ПНД — полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

Чем же так хороши полиэтиленовые трубы ПНД, что они почти вытеснили металлические? Кроме удобного монтажа есть еще целый ряд плюсов:

  • При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет.
  • Они не гниют, не ржавеют, стойки к химическим средам.
  • Эксплуатироваться могут при температурах до -60°C.
  • При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры.
  • Внутренняя поверхность у них идеально гладкая. Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком.
  • С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом.
  • Использовать трубы ПНД можно для устройства летнего и зимнего водопровода.
  • Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

  • плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
  • если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета — использовать для подачи воды их нельзя — они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Есть несколько градаций по рабочему давлению:

  • Л — легкие, выдерживают до 2,5 атм;
  • СЛ — средне-легкие — до 4 атм;
  • С — средние — до 8 атм;
  • Т — тяжелые от 10 и выше.

Для монтажа наружного (уличного) водопровода на даче используют трубы ПНД класса С и СЛ,  диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Есть еще три марки полиэтилена: ПЭ 63, 80, 100. Эти цифры означают плотность. Чем более плотный материал, тем прочнее изделия, но и выше цена. Например, один погонный метр 32 мм трубы из ПЭ 80 стоит от 4$ (и больше в зависимости от толщины стенки). Такого же диаметра, но из ПЭ 100 уже от 7$ за погонный метр.

Нужна ли высокая плотность при устройстве водопровода на чаче? Наверно, да. За счет более высокой плотности стенки трубы делают более тонкими, что снижает их вес. Если вода на даче достается из скважины или колодца, вес может быть важным фактором — меньше будет проблем с закреплением опущенной вниз трубы.

Трубы ПВХ

Для водопровода на даче используют еще трубы из ПВХ — поливинилхлорида. Они стоят дешевле, чем ПНД, соединяются при помощи холодной сварки — на клей. Шов получается надежный — выносит давление до 12-16 атм, срок эксплуатации заявляется тот же: 50 лет.

Трубы ПВХ имеют невысокую цену, но их нельзя царапать

Характеристики немного хуже, чем у полиэтилена низкого давления:

  • Температурный режим использования от -15°C до +45°C.
  • Замерзания не любит —  снижается эластичность, материал становится более ломким.
  • Средняя чувствительность к воздействию ультрафиолета.

Остальные плюсы пластиковых труб присущи ПВХ в полном объеме:

  • Легкость монтажа, возможность изгиба.
  • Гладкость внутренней поверхности.
  • Стойкость к окислению (не ржавеют) и химическим средам.
  • Малогорюч.

Недостатки у дачного пластикового водопровода из ПВХ следующие:

  • Верхний предел температур +45°C, кратковременно возможен до +65°C.
  • Сложно утилизировать, потому что при разложении выделяет летучие хлориды, вредные для здоровья и окружающей среды.
  • При появлении царапин на поверхности трубы прочность ее значительно снижается. Потому трубы ПВХ для открытой прокладки водопровода на даче использовать нежелательно. При подземной укладке обязательна защитная оболочки или укладка в канализацию.

Так как царапины и трещины сильно снижают надежность, резьбовые соединения невозможны. При стыковке с металлическими  трубами или входами оборудования это — большая проблема. И если разводка труб по участку — дело несложное, то обвязка оборудования — серьезная задача. Этот недостаток ограничивает использование этого материала для наружных водопроводов, потому ПВХ чаще используют для внутренней разводки, где риски получения царапин минимальны. Еще чащи их применяют для прокладки канализации.

Как соединять ПВХ трубы смотрите в видео. Соединение действительно надежное. Этот вывод основан на личном опыте: в квартире была собрана гребенка холодной воды. Простояла около 10 лет без каких-либо проблем, пока не пришлось переделывать всю разводку из-за перепланировки.

Полипропилен (ППР)

Недостаток у полипропиленовых труб по сути один — дорогие фитинги.  Например, погонный метр трубы для холодного водоснабжения 32 мм в диаметре (толщина стенки 3 мм) стоит порядка 2$, муфта для соединения двух отрезков того же диаметра 1,2$. Так как ППР труба не гнется, то все собирается с использованием муфт, уголков и т.п. В результате водопровод получится не очень дешевый, зато надежный. Ведь из этого материала собирают не только бытовые водопроводы, но и трассы промышленного назначения.

Трубы полипропиленовый для дачного водопровода — хороший, надежный вариант

О системах капельного орошения и о том, как их сделать самостоятельно можно прочесть в этой статье.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому,  нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая  его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

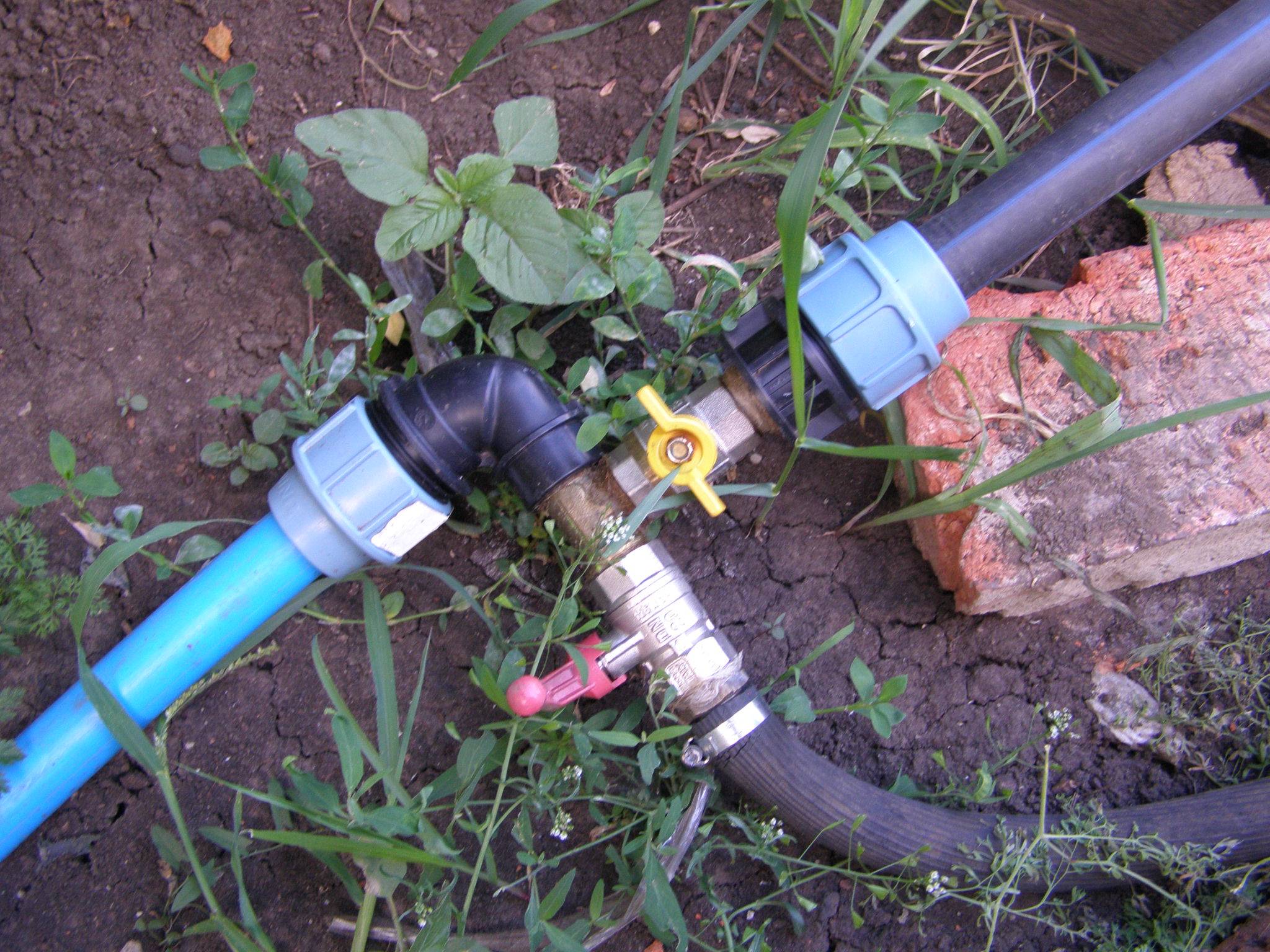

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Об организации автополива прочесть можно тут.

Автономный водопровод на даче

Так как в сельской местности часто отключают свет, а любой насос работать может только при наличии электричества, неплохо было бы иметь резервный запас воды на случай отключения. Это может быть емкость, установленная на чердаке или на отдельной площадке. В нее закачивать воду можно погружным насосом из скважины, колодца, речки. А насосная станция будет «тянуть» воду уже из этого бака.

Система автономного водоснабжения из бака. Примерная схема с резервным запасом воды в баке

Водопровод на даче из бака удобен тем, что в него можно собирать и дождевую воду, но нужна при этом хорошая система фильтров: сначала грубой очистки, потом несколько штук тонкой. И обязательно на входе всасывающего трубопровода от насосной станции тоже ставить фильтр и обратный клапан. Фильтр — для страховки — оборудование требовательно к качеству воды, а клапан, чтобы при отключении насоса вода не сбрасывалась обратно.

Наличие бака в водопроводной системе дачи хорошо и для растений: в летнее время, если он  установлен на улице, вода будет нагреваться. А известно, что растения, политые теплой водой, растут активнее и плодоносят лучше.

При желании можно организовать капельный полив — из труб собрать магистраль, в нужных местах вставить тройники, к которым подключать шланги для капельного полива.

Система капельного полива может быть организована еще когда вы делаете водопровод на даче своими руками

Вот как это выглядит схематично. Бак поднимаете на высоту не менее 1 метра. Закачиваете воду в него из скважины, колодца, реки. Ее уровень контролируется поплавковым механизмом (типа тех, которые стоят в сливных бачках). Из нижней части бака идет разводка по грядкам. Сначала идет цельная водопроводная труба, а от тройника отходит капельная — с дырочками.

Как сделать водопровод на даче для полива из бочки

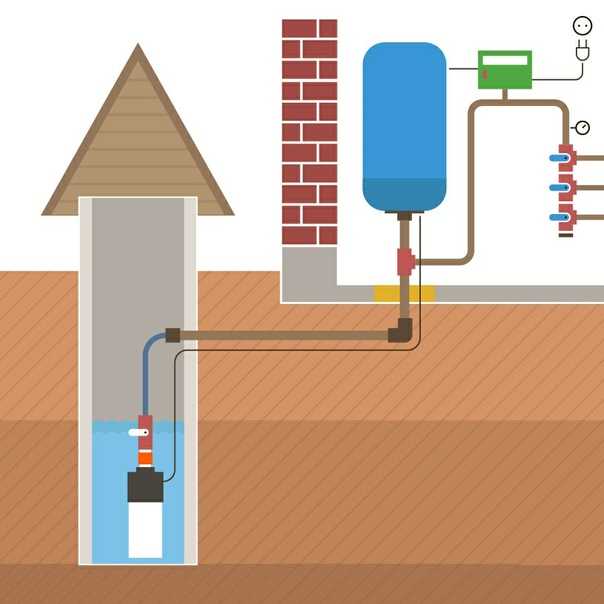

Как сделать водопровод на даче из колодца

Современный человек, привыкший к благам цивилизации, с трудом переносит их отсутствие, поэтому стремится обеспечить свой дачный домик водопроводом. Однако это не так просто сделать в отсутствии необходимых инженерных коммуникаций. Впрочем, даже в таких условиях подвести воду можно несколькими способами, один из них – водопровод на даче из колодца.

Содержание

  • 1 Почему именно колодец?

  • 2 Основные компоненты и устройство системы

    • 2.1 Подбор насоса

    • 2.2 Гидроаккумулятор

    • 2.3 Сливной клапан

    • 2. 4 Реле давления

  • 3 Зимний и летний вариант водопровода

    • 3.1 Летняя система

    • 3.2 Зимнее сооружение

Почему именно колодец?

Основой автономной водопроводной системы может стать скважина или колодец. Многие предпочитают именно второй вариант. И это легко объяснить, ведь такое устройство имеет множество преимуществ:

  • Небольшие денежные затраты на обустройство.
  • Сооружение прослужит намного дольше скважины любого типа.
  • Водоносные каналы колодца реже заиливаются. Даже если это произошло, прочистить их  можно самостоятельно, воспользовавшись лопатой и ведром.
  • Водопровод такого типа более удобен в эксплуатации и обслуживании. Так же гораздо более прост процесс консервации системы.

Замену электромагнитного клапана или насоса можно осуществлять без демонтажа конструкции.

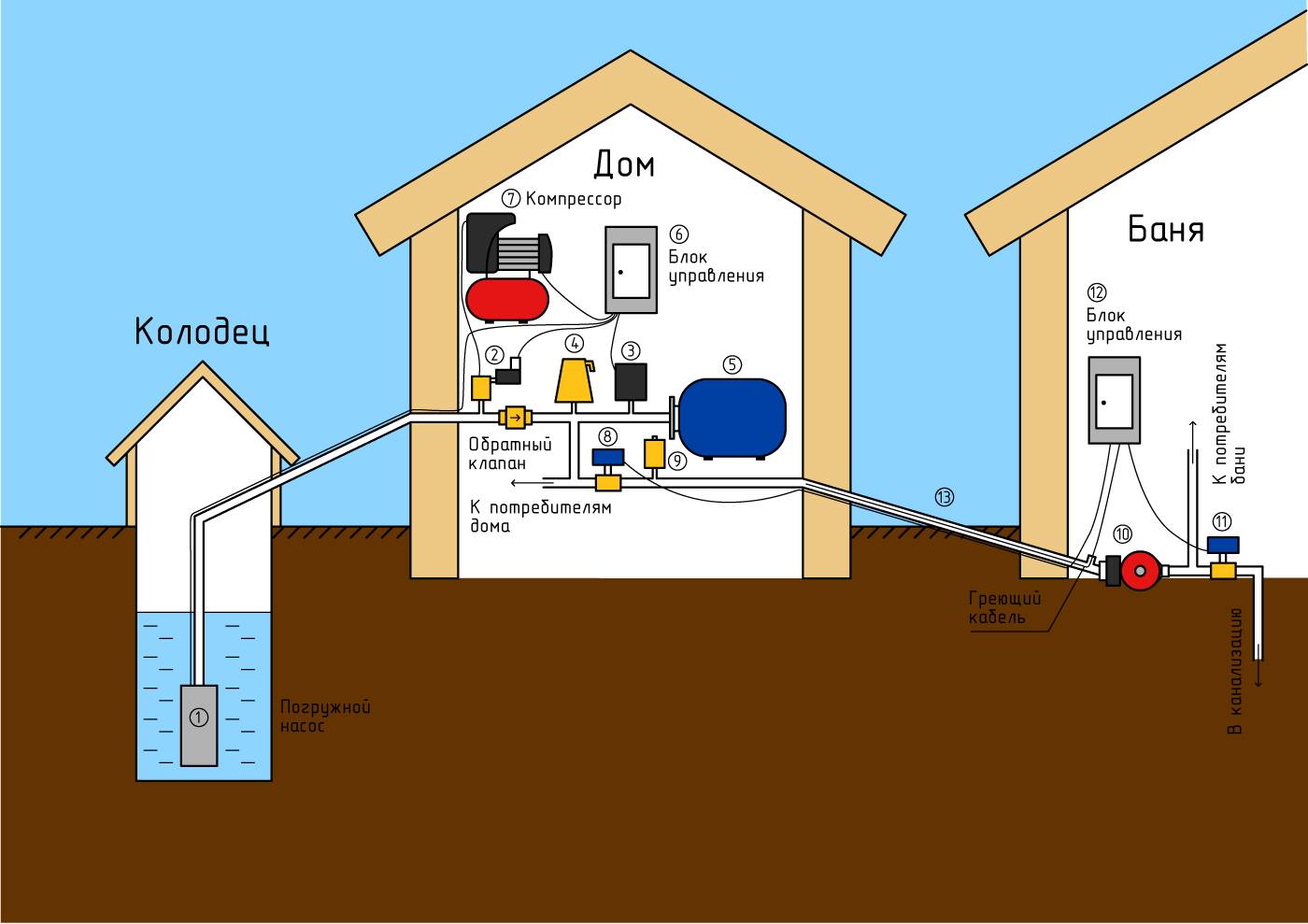

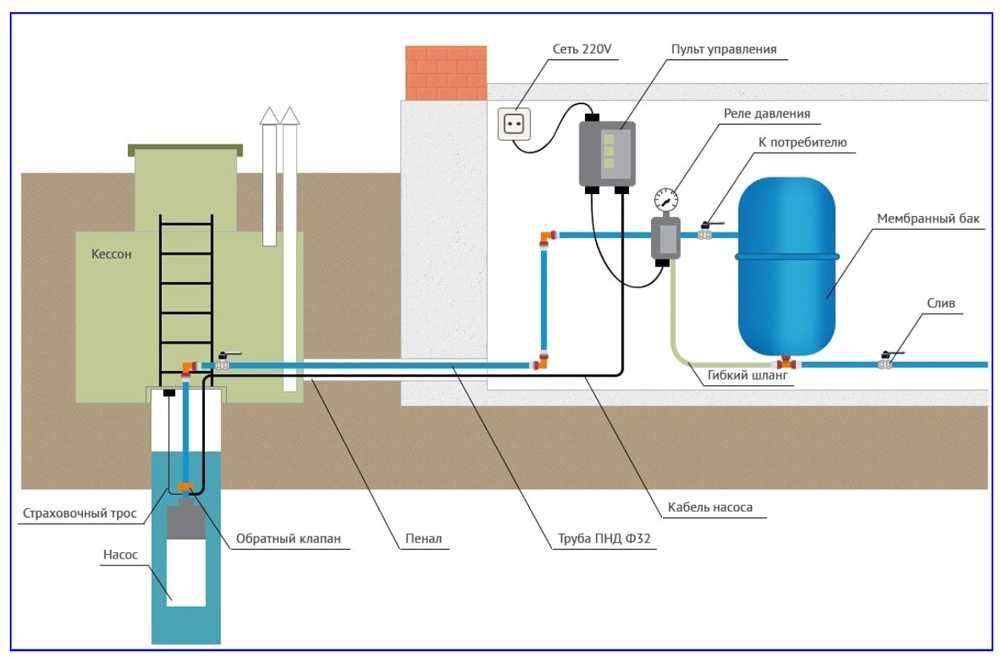

Схема устройства дачного водопровода из колодца

Основные компоненты и устройство системы

Любая схема водопровода из колодца включает в себя несколько основных элементов:

Подбор насоса

Прибор может быть как погружным, так и поверхностным. Специалисты рекомендуют выбирать погружные устройства. Они имеют высокую производительность, могут работать на больших глубинах, отличаются экономичностью и низким уровнем шума. Марку устройства и его мощность подбирают в зависимости от  глубины, на которой оно будет работать.

Гидроаккумулятор

Оборудование необходимо для защиты системы от гидроудара и стабилизации давления в водопроводе. Гидроаккумулирующая емкость с мембраной накапливает воду, поэтому даже в случае перебоев с электроэнергией ее подача какое-то время будет продолжаться.

Объем бака может быть разным. При его выборе нужно учитывать, что количество воды, которое будет находиться в емкости, гораздо меньше номинального объема устройства.

Сливной клапан

Конструкция устанавливается в самую нижнюю точку системы, то есть сразу после насоса. Используется для слива воды из системы при консервации. В случае если колодец имеет глубину не больше 8 м и находится недалеко от жилья, вместо сливного клапана можно установить другое устройство. В доме монтируется обратный клапан, а непосредственно перед ним – обходная система с краном. Как только кран открывается, уходит вакуум, созданный обратным клапаном, и вся вода из системы сливается.

Для водопровода из колодца можно выбрать погружной или поверхностный насос

Реле давления

Устанавливается рядом с гидроаккамулятором для поддержания оптимальных значений давления в сооружении. Реле уменьшает или увеличивает давление в трубопроводе в то время как насос обеспечивает подачу воды в гидроаккумуляторную емкость. Как только достигается максимальный показатель давления, устройство отключает насос. Когда величина уменьшается до минимума, реле замыкает контакты и начинается закачка воды.

Кроме этих устройств понадобятся водопроводные трубы. Профессионалы рекомендуют использовать детали из полипропилена, которые отличается прочностью, надежностью, экологичностью, простотой монтажа и доступной ценой. Так же может понадобиться водонагревательный кабель, который не даст перемерзать трубам в холодное время года. Если количество воды в колодце невелико, рекомендуется установить реле сухого хода, которое защитит насос в случае резкого понижения уровня воды.

Еще один нюанс: водопровод от колодца в дом в обязательном порядке устанавливается под уклоном, который направлен в сторону сливного клапана. Таким образом удается без проблем полностью сливать воду из сооружения. Внутри дома вся разводка так же обустраивается с обязательным уклоном в сторону подающей трубы, которая становится сливной в процессе консервации системы.

Зимний и летний вариант водопровода

Система в зависимости от потребностей владельцев может быть смонтирована:

  • В летнем варианте, когда предполагается функционирование устройства только в теплое время.
  • Зимнее сооружение, которое способно работать круглогодично, даже если в холода на даче не будут жить постоянно, а только приезжать на короткое время.

Оба варианта считаются условно автономными, поскольку зависят от наличия электроэнергии.

Летняя система

Устройство летнего водопровода из колодца может быть выполнено двумя способами: разборным или постоянным. Второй вариант представляет собой проложенный в земле обычный трубопровод с выходящими на поверхность водоразборными кранами. Стоит отметить, что глубина закладки труб в данном случае невелика, они буквально присыпаны землей. Конструкция очень удобна тем, что точки водоразбора можно организовать в любом нужном месте.

Существенным недостатком системы считается необходимость укладывать трубы с уклоном к магистрали, туда, где находится самая низкая точка системы с краном для слива воды. Если этим правилом пренебречь, в трубах останется вода, которая при понижении температуры до отрицательных значений попросту разорвет их.

Летний разборный водопровод прокладывается прямо по поверхности

Разборная конструкция отличается предельной простотой установки. Она устанавливается в теплое время года и перед наступлением холодов убирается на хранение. Сооружение представляет собой трубы или шланги, проложенные поверх земли в нужном направлении. Детали должны быть достаточно прочными и по возможности армированными. Чтобы сделать конструкцию максимально надежной устанавливаются соединительные переходники из пластмассы или оцинкованной стали.

Зимнее сооружение

Зимний водопровод из колодца, который также можно обустроить своими руками, выполняется только по постоянной схеме. Для его функционирования понадобится утеплить всю систему, поскольку она будет работать даже при отрицательных температурах. Начать следует с участка подключения насоса к источнику напряжения. Можно совместить кабель и водопровод внутри общего кожуха из пластиковой канализационной трубы большого диаметра, который защитит детали от замерзания и механических повреждений.

Водопроводные трубы в этом случае укладываются ниже уровня промерзания грунта, что гарантирует их сохранность и работоспособность. Однако в силу различных причин это не всегда бывает выполнимо. В этом случае можно поступить следующим образом. Копаем траншею глубиной 60 см, укладываем трубы и засыпаем их утеплителем слоем 30 см. Для этих целей подойдет шлак, крошка пенопласта или керамзит. Сверху укладываем грунт. Так же на трубопровод может быть установлен водонагревательный кабель, эффективное, но достаточно дорогое в эксплуатации устройство.

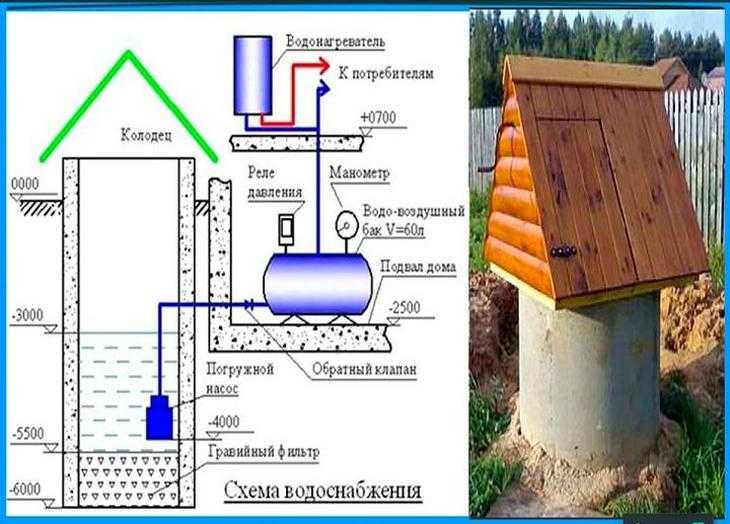

Трубы для зимнего варианта водопровода укладывают ниже уровня промерзания грунта

Для подключения насоса к трубопроводу обустраиваем так называемый приямок. Его размеры в среднем составляют 75х75 см, глубина – 1 метр. Стенки сооружения укрепляются кирпичом или досками, дно утрамбовывается, засыпается щебнем или заливается бетоном. Трубопровод выводится внутрь конструкции, где и подключается к насосу. Для защиты от замерзания приямок хорошо утепляется.

Надо подчеркнуть, что зимний вариант системы обязательно оснащается системой консервации. В холодное время года перед каждым отъездом жильцов с дачи из трубопровода сливается вода, что позволяет сохранить сооружение в работоспособном состоянии. По приезду систему легко будет запустить снова.

Автономное водоснабжение позволяет обеспечивать  дачный дом водой даже при отсутствии подведенных централизованных коммуникаций. Водопровод, проведенный из колодца, отличается практичностью, эффективностью и относительной дешевизной. Не важно, летний или зимний вариант системы будет установлен, при грамотном обустройстве сооружения дачный участок будет обеспечен бесперебойной подачей воды.

  • Автор: Инна
