Что такое уровень освещенности, Люкс

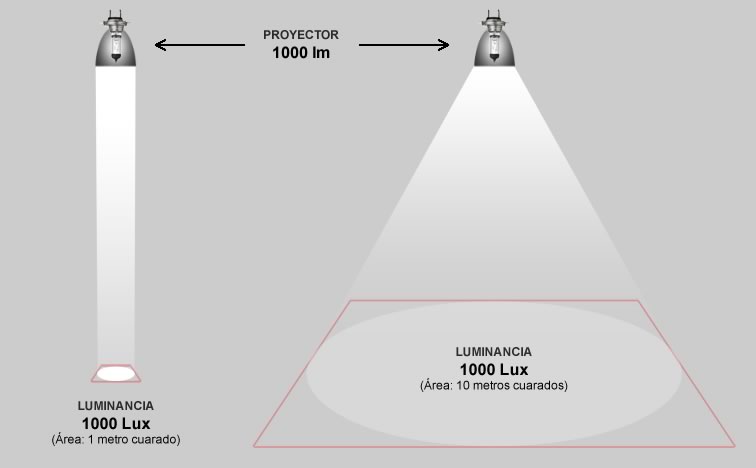

Видимые лучи, посылаемые источником света, называются световым потоком (ф), за единицу измерения которого принят люмен (Лм). Если световой поток встречает на своем пути какую-либо поверхность, то эта поверхность получает определенную освещенность, измеряемую в люксах (Лк), причём 1 Лк = 1 лм/м2.

Таблица примеров уровня освещенности

Уровень освещенности	Освещенность, в Люкс
темная облачная ночь	0.0001
безлунное звездное небо	0.001
четверть Луны	0.01
полнолуние	0.1
уличное освещение	1 — 10
домашнее, офисное освещение	100 — 1 000
пасмурный день	100 — 10 000
частичная облачность	10 000 — 100 000

Плотностью светового потока (L) определяется яркость излучающей свет поверхности независимо от того, сама ли она излучает свет (первичный излучатель), либо только отражает или пропускает световые лучи (вторичный излучатель, например, освещенные поверхности стен, пола, потолка).
Освещённость помещения определяется освещенностью горизонтальной поверхности на высоте 0,85 м от уровня пола (примерно на уровне верха стола). Помещение может иметь различную освещенность (E).

Отношение Емин/Еср служит для оценки равномерности освещения (табл. 1).
Средняя освещенность Eср поверхности является результатом действия прямого и отраженного (от потолка, стен и пола) световых потоков. Рекомендуемая освещенность приведена в табл. 1.

Требования к освещенности при различных видах производственной деятельности с учетом типа помещений.

Таблица 1. Уровни номинальной освещённости по DIN 5035

Уровень	Номинальная освещенность, Е, лк.	Вид деятельности, соответствующий уровню освещенности по DIN 5035
1	15	Ориентация при временной остановке
2	30	Ориентация при временной остановке
3	60	Работа с крупными деталями с высокой контрастностью
4	120	Работа с крупными деталями с высокой контрастностью
5	250	Работа с деталями средней крупности со средней контрастностью
6	500
7	750	Работа с мелкими деталями с низкой контрастностью
8	1000	Работа с мелкими деталями с низкой контрастностью
9	1500	Работа с очень мелкими деталями с очень низкой контрастностью
10	2000
11	30000	Особые случаи, например освещение операционного поля
12	50000 и более	Особые случаи, например освещение операционного поля

Освещенность жилых помещений

Таблица 2. Уровни освещённости жилых помещений

Назначение помещения	Рекомендуемая освещенность, лк.
Лестничная клетка	60
Прихожая	60
Жилые комнаты	120 — 250
Кухня	250
Ванная	250
Подвал, чердак	60

Освещенность офисных и производственно-складских помещений

Для большинства офисных помещений достаточной является освещенность в 120 — 250 лк, складских помещений — 60 — 120 лк, производственных помещений — 120 — 500 лк.

Комфортное освещение для работы и отдыха / Хабр

Мне редко встречались пространства с продуманным искусственным освещением, часто лампы светят в глаза, помещение недостаточно освещено и цвета предметов выглядят тусклыми или искажаются. Кроме того, освещение часто дает страшные тени на лицах. Я постарался разобраться в причинах и сделать приятное освещение.

Эта заметка содержит описание общих принципов создания комфортного освещения и фактическую реализацию бюджетного освещения жилой мастерской.

Началось с того, что я задумал превратить захламленную мансарду над гаражом в подмосковной Малаховке в жилую мастерскую, чтобы там паять, сверлить и творить.
Для реализации освещения понадобилось освоить некоторые фундаментальные характеристики:

Освещенность Освещенность, это, грубо говоря, количество света, падающего на единицу площади, измеряется в Люксах (lux). Днем освещенность на улице обычно от 2000 до 100,000 lux. Европейский стандарт для освещения рабочих помещений рекомендует следующие значения освещенности:

Освещенность	Назначение
300 lux	повседневная работа в офисе, не требующая разглядывания мелких деталей
500 lux	чтение, письмо и работа за компьютером
500 lux	освещение переговорных комнат
750 lux	техническое черчение

По моим наблюдениям очень многие помещения в России страдают недостаточным уровнем освещенности, но в определенных местах встречается и переосвещенность.

Есть данные о том, что неправильный уровень освещенности может вызывать головные боли, быструю утомляемость, нарушения зрения и другие неприятности . (подробнее в википедии: Light ergonomics, Light effects on circadian rhythm )

Чтобы понять сколько нужно ламп для создания определенного уровня освещенности можно воспользоваться различными способами приблизительного расчета.

Как измерить освещенность в своей комнате?

Обычно освещенность измеряют на уровне рабочей поверхности, например стола. Для простоты я измерял на уровне 1 м над полом.
Для измерения освещенности я использовал экспонометр, вместо него приблизительно измерить освещенность можно фотоаппаратом с экспонометром. При измерении экспонометром получаем EV и потом переводим в lux с помощью таблицы.

Индекс цветопередачи (CRI) Источники света имеют такую важную характеристику как Индекс цветопередачи(Color rendering index, CRI), чем выше его значение тем лучше цветопередача, максимальное значение Ra = 100.

По этой картинке заметно как страдает цветопередача красных и синих оттенков у люминесцентных ламп с низким CRI:

В названии люминесцентных ламп обычно содержится 3 цифры, первая цифра характеризует индекс цветопередачи 1×10 Ra.
Вторая и третья — указывают на цветовую температуру лампы. Например, наиболее распространенные 640 лампы — это лампы с плохой цветопередачей 6*10 = 60 Ra и цветовой температурой 40*100 = 4000K.

Лампы с низким Ra не подходят для жилых помещений, хотя и имеют более высокую светоотдачу.

Цветовая температура

Цветовая температура это, грубо говоря, соотношение красных и синих волн в спектре излучения.

Свет до 5000 K принято называть теплым, а выше — холодным.
Среди знакомых довольно много предпочитающих теплое освещение. Мне кажется это из-за привычки к лампам накаливания(2200—3000 K) и низкого уровня цветопередачи большинства люминесцентных ламп. Естественное дневное освещение, в среднем, имеет цветовую температуру 6500 К.

Есть еще такой момент: цветовосприятие человека сильно изменяется в зависимости от освещенности. При небольшой освещенности мы лучше видим синий и хуже красный. Поэтому для каждого уровня освещенности существует наиболее подходящий диапазон цветовой температуры источников света.

Кривая, представляющая эту зависимость, названа именем нидерландского физика Arie Andries Kruithof. Вот она:

Проще говоря, это означает что приглушенный свет (20-50 lux) лучше делать теплым (2000-3000K), а яркий свет (300-600 lux) — более холодным (4000-6000 K).

Какой свет нужен для продуктивной работы? Тема обширная, достойная отдельной статьи.
Результаты некоторых исследований указывают, что холодный свет улучшает концентрацию внимания, снижает уровень сонливости и т.д. По всей видимости дело в том, что короткие волны (синий, ультра-фиолетовый свет) вызывают подавление мелатонина — гормона, регулирующего суточные ритмы и таким образом активизируют организм.

Кроме того есть данные, что яркий холодный свет помогает справиться с зимней депрессией Seasonal affective disorder (SAD). Но при этом недостаток мелатонина может приводить к нарушению сна и другим проблемам, так что яркое холодное освещение ночью будет скорее вредным.
Резюмируюя можно сказать, что умеренное облучение холодным ярким светом в дневное время может снизить сонливость и улучшить внимание.

Ссылки на научные статьи

The effect of high correlated colour temperature office lighting on employee wellbeing and work performance
The Effect of Color Temperature of Lighting Sources on Mental Activity Level
Daytime exposure to bright light, as compared to dim light, decreases sleepiness and improves psychomotor vigilance performance
Alerting effects of light are sensitive to very short wavelengths

Субъективные соображения В течении дня цветовая температура солнечного света изменяется:

Также изменяется освещенность и направление света.

Именно поэтому кажется логичным делать интенсивное верхнее освещение в течение дня и приглушенное теплое для вечера.
В итоге решил сделать 2 режима освещения: дневной верхний свет, с цветовой температурой 4000K и освещенностью ~ 300 lux и вечерний нижний свет 2700K ~ 50 lux.

Выбор ламп и монтаж Т.к. светодиодные лампы стоят пока слишком дорого, я остановился на люминесцентных лампах. Они бывают компактными или в трубках. Для меня трубки имеют ряд преимуществ:

ЭПРА отделен от лампы
у трубки значительно большая площадь стекла при сопоставимом с компактной лампой световым потоком, благодаря этому свет от нее более мягкий и дает меньше бликов

Я выбрал лампы T8 Osram L 58W/940 (стоимость 240 р.), они имеют хорошую цветопередачу (Ra = 90) и цветовую температуру 4000К.
Найти для них недорогие светильники с хорошими ЭПРА не получилось.

Поэтому я купил патроны G13 (стоимость 9 р.) и скоммутировал лампы самостоятельно. Первый вариант монтажа представлен на заглавной картинке поста, но он оказался неудачным. Позже я закрепил лампы с помощью специальных пластиковых клипс (стоимость 6 р.).

В качестве ЭПРА для питания двух ламп используются Osram QT-FIT8 2×58-70 Quicktronic (стоимость ~600 р.). Производитель рекомендует делать кабели идущие от ЭПРА к лампе как можно короче, а именно:

При длинне лампы 1,5 м выполнить все рекомендации оказалось непросто. Итоговый вариант подключения:

Общий вид:

Итоговое измерение освещенности: 6.8 EV, т.е. примерно 300 lux.

Для вечернего нижнего освещения используется сферическая лампа, ставшая ненужной после ремонта в квартире.
