Как рассчитать освещение в комнате
Правильно подобранное освещение играет большую роль для человека. Оптимально подобранный световой поток придаст комнате законченный вид, поможет скрыть или наоборот, выделить отдельные детали интерьера.
Кроме того, именно от мощности освещения комнаты, зависит уровень комфорта находящихся в нем людей. Так что вопрос с освещением стоит не на последнем месте, и требует грамотного расчета.
Сразу хочу сказать, что точной формулы для такого рода расчетов не существует. Есть много критериев, которые прямо или косвенно могут влиять на этот показатель.
Поэтому в рамках этой статьи, мы не будем углубляться в изучение СНиПа и пользоваться сложными и детальными методами. А воспользуемся немного упрощенной и быстрой методикой расчета освещенности.
Видео: Просвещенность про освещенность
В результате, у вас появится понимание того, сколько и каких осветительных элементов (приблизительно) понадобится для отдельной комнаты или помещения.
Вся наша математика будет проходить в два этапа:
- рассчитываем необходимый световой поток;
- расчет количества ламп.
Величина светового потока измеряется в люменах и обозначается «Лм». Освещенность меряют в люксах, обозначается «Лк».
Расчет светового потока
Простейшая формула будет выглядеть так: P = a × b × c. Где P — это световой поток, a — значение освещенности помещения, b — площадь помещения в м², c — коэффициент высоты потолка.
Поправочные коэффициенты для разных потолков известны и имеют следующие значения:
- высота до 2,7 м = 1;
- от 2,7 до 3 м = 1,2;
- от 3 до 3,5 м = 1,5;
- от 3,5 до 4 = 2.
Нормативное значение освещенности по СНиП:
| Офисные помещения | Норма освещенности (Лк) согласно СНиП | Жилые помещения | Норма освещенности (Лк) согласно СНиП |
| Общий офис (с использованием компьютеров) | 300 | Комнаты, кухня | 150 |
| Офис для чертежных работ | 500 | Детская | 200 |
| Конференцзал, комната для переговоров | 200 | Ванная, санузел, душевая, коридоры, холл | 50 |
| Лестницы и эскалаторы | 50 — 100 | Гардеробная | 75 |
| Холлы, коридоры | 50 — 75 | Кабинет, библиотека | 300 |
| Архив | 75 | Лестница | 20 |
| Подсобка, кладовая | 50 | Бассейн, сауна | 100 |
Итак, давайте определим величину светового потока для жилой комнаты площадью 10 м² и высотой потолка 2,60.
Норма освещенности 150 × 10 м² × 1 = 1500 Люмен (Лм).
Расчет количества ламп
Зная световой поток, можно рассчитать необходимое количество и мощность ламп. В таблице ниже представлены значения мощности и соответствующие им значения светового потока для популярных типов ламп.
| Величина светового потока (Лм) | Мощность лампы (Ватт) | ||
| Лампа накаливания | Люминисцентная | LED светильники (светодиодные) | |
| 450 | 40 | 9 — 13 | 4 — 5 |
| 800 | 60 | 13 — 15 | 6 — 8 |
| 1100 | 75 | 18 — 25 | 9 — 13 |
| 1600 | 100 | 23 — 30 | 16 — 20 |
| 2600 | 150 | 30 — 55 | 25 — 28 |
Производим расчет. Величину светового потока мы уже подсчитали, и знаем, что она равна 1500 люмен. Из таблицы выше выбираем лампу, возьмем для примера лампу накаливания мощностью 60 Ватт.
Ее световой поток составляет 800 Лм. Теперь, 1500 делим на 800 и получаем, что для освещения одной комнаты потребуется 1,8 лампочек, округляем до 2-х.
Однако нужно понимать, что это все приблизительные значения. Ведь на освещение комнаты влияет еще и тип и цветовая гамма помещения, количество окон и многое другое.
Параметры помещения
Тут стоит учитывать не только площадь комнаты, но и высоту потолков, цвет стен и пола. Чем дальше источник света находится от освещаемой поверхности, тем меньше она будет освещена. Известно, что свет отражается от поверхности, чем она светлее, тем больше света отражается и наоборот.
Отраженный свет так же освещает помещение. Так, что если комната оформлена в темных тонах, нужно увеличить значение светового потока при выборе лампы.
| Коэффициент отражения света (%) | ||||
| Высота потолка (м.) | Площадь пола (м²) | Преобладающий цвет в интерьере | ||
| светлый | средний | темный | ||
| До 3х | До 20 | 0,75 | 0,65 | 0,60 |
| До 50 | 0,90 | 0,80 | 0,75 | |
| До 100 | 1 | 0,90 | 0,85 | |
| 3 — 5 | До 20 | 0,55 | 0,45 | 0,40 |
| До 50 | 0,75 | 0,65 | 0,60 | |
| До 100 | 0,90 | 0,80 | 0,75 | |
| 5 — 7 | До 50 | 0,55 | 0,45 | 0,40 |
| До 100 | 0,75 | 0,65 | 0,60 | |
Кроме всего этого не забываем и о том, что освещение может быть общим — люстры и пр.
, а так же точечным — торшеры, бра, настольные лампы и другие светильники. И каждый из них светит по разному.
На заметку! Все выше перечисленные расчеты не позволяют подсчитать точную мощность освещенности и являются приблизительными, и используются так сказать для общего представления.
Все нормы и результаты расчетов рекомендуется увеличивать в 1,5 — 2 раза. При этом можно установить несколько светильников с отдельными выключателями, разделив пространство на зоны. При необходимости, включив часть приборов можно получить мягкий и приглушенный свет, а при всех включенных приборах получаем ярко освещенную комнату.
Видео: Сколько нужно света или освещение помещения!
Как класть ламинат на бетонный пол
Предыдущая запись
Навес для бассейна своими руками
Следующая запись
Как рассчитать освещённость помещения | КилоВатт
Освещенность в нашем доме не только оказывает влияние на здоровье наших глаз, но и стимулирует работу мозга, способствуя хорошему отдыху.
Именно поэтому необходимо правильно рассчитать освещённость помещения, чтобы выбрать подходящие светильники, подобрать нужную мощность ламп.
Для примерного расчета мощности светильников можно воспользоваться формулой: P=pS/N, p здесь – удельная мощность на освещение Вт/м2 (обычно берётся 20 Вт/м2 – это средний показатель), S – площадь рассчитываемого помещения в кв. метрах,а N – количество светильников.
Однако, подобный метод расчета даст скорее всего очень приблизительный результат. Ведь требования к освещённости жилых помещений могут быть разными, зависящими от типа самого помещения (напр. в туалете или коридоре света нужно меньше, чем, скажем в гостиной). К тому же, лампы в зависимости от типа так-же дают разное количество света (напр. галогеновая и люминесцентная лампы).
Для того, что-бы более точно рассчитать освещённость какого-либо помещения, применяя формулу P = pS/N, величина p должна иметь не среднее значение (20 Вт/м2), а соответствовать значению удельной мощности на освещение именно для этого типа помещения.

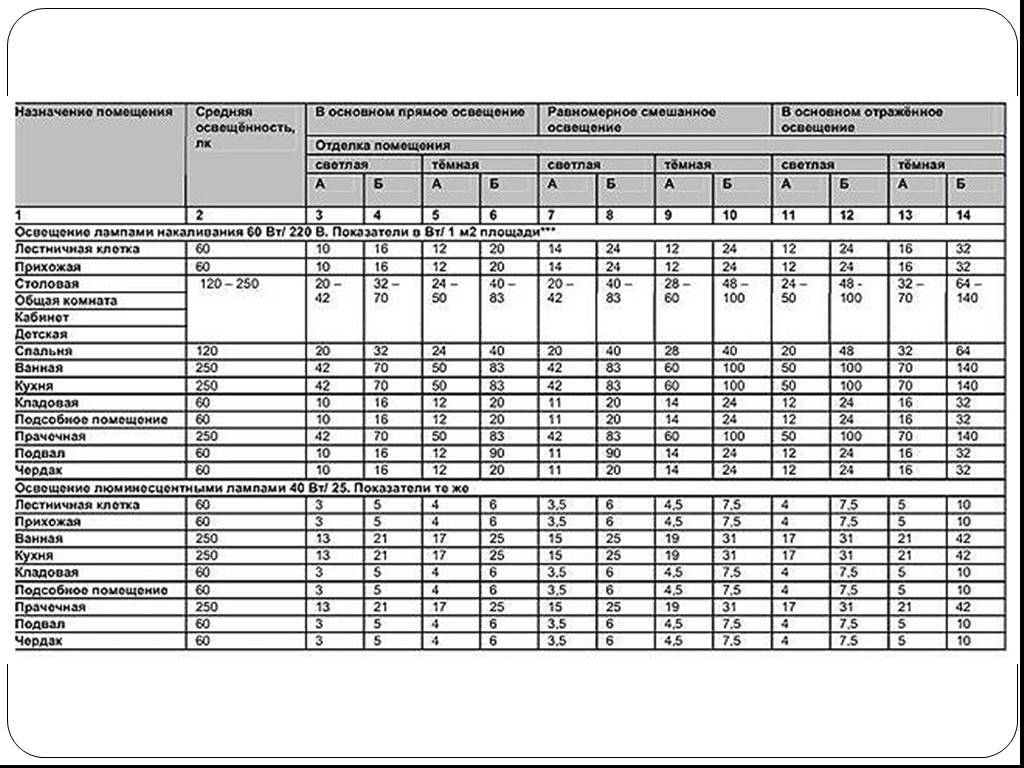

Вот таблица расчета удельной мощности на освещение в зависимости от типа помещения и типа ламп:
|
Тип помещения |
Лампа накаливания |
Галогеновая лампа |
Лампа дневного света |
|
Детская комната |
30-90 |
70-80 | |
|
Гостиная |
10-35 |
25-30 |
7-9 |
| Спальня |
10-20 |
14-17 |
4-5 |
| Коридор |
10-15 |
11-13 |
3-4 |
| Кухня |
12-40 |
30-35 |
8-10 |
| Ванная комната |
10-30 |
23-27 | 6-8 |
| Кладовая, гараж |
10-15 |
11-13 |
3-4 |
Освещение помещений может быть общим – основным (это, обычно люстры, подвесы) и местным (бра, торшеры, в некоторых случаях «точечники» и т.
д). И когда нужно определить освещённость комнаты, независимо, делаете ли вы расчет основного или местного освещения надо учитывать, что
Для основного освещения лучше использовать, люстры, потолочные светильники, имеющие плафоны из матового или опалового стекла или лампы с матовым стеклом. Свет в них, проходя через матовое стекло делается мягким, рассеянным. Такой источник света способен осветить всю комнату своим равномерным, рассеянным светом.
Обратный эффект даст применение светильников, имеющих отражающие поверхности или использования в таких светильниках ламп с отражающей поверхностью. Отражающий слой в них нанесён прямо на колбе лампы, ближе к цоколю. Такой свет следует использовать для освещения определённой площади помещения.
Если в доме или квартире есть люди с ослабленным зрением, то при своих расчетах делайте поправку на этот момент, несколько увеличивая удельную мощность на освещение (p).
Сила света и фотометрия | auersignal.com
О компании Auer Signal
Компания Auer Signal является ведущим мировым производителем сигнальной техники, работающей более чем в 70 странах. Компания производит фонарные столбы, световые, звуковые, визуально-звуковые и взрывозащищенные сигнализаторы.
Откройте для себя сигнальные устройства СЕЙЧАС!Важные фотометрические величины и единицы
При измерении света различают различные фотометрические величины, с помощью которых можно оценить единицу силы света. В следующей таблице представлен обзор наиболее важных фотометрических величин и единиц измерения:
| Photometrische Größe | Единица СИ и расчет | Определение | Световой поток | Люмен (лм) | Мера общего количества света, излучаемого источником света. |
| Сила света | Кандела (кд) = лм/ср | Отношение светового потока к углу излучения. Дает информацию о том, сколько света излучается в определенном направлении. |
| Освещенность | Люкс (люкс) = лм/м² | Мера света, попадающего на поверхность приемника. |
| Яркость | кд/м² | Мера впечатления яркости поверхности, воспринимаемой человеческим глазом. |
| Световая отдача | лм/Вт | Отношение излучаемого светового потока к требуемой электрической мощности. |
| Количество света | лм*с | Суммарный световой поток, излучаемый источником света за определенный период времени. |
Что такое свет и как он создается?
Свет состоит из фотонов, также называемых световыми частицами. Они путешествуют волнами и передают энергетические импульсы. Свет создается при преобразовании энергии.
Когда излучается видимый свет, это также называется люминесценцией. Насколько ярко и красочно воспринимает свет человеческий глаз, зависит от длины волны излучения и интенсивности, с которой излучение попадает на сетчатку.
Короткие волны называются ультрафиолетовыми, а более длинные волны называются инфракрасными.
Что такое световой поток (люмен)?
Световой поток измеряется в люменах (сокращение лм). Единица люмен — это международная стандартизированная единица измерения светового потока источника света. Он указывает, сколько света излучается источником излучения во всех направлениях, поэтому он измеряет общий световой поток. Таким образом, люмены светильника предоставляют информацию о его яркости. Одинаковые типы светильников можно сравнить по мощности.
Однако разные лампы излучают разное количество света, поэтому их нельзя сравнивать по мощности. Для сравнения высокой силы света разных ламп необходимо использовать световой поток.
Значение Люмен не учитывает ощущение яркости.
На восприятие яркости дополнительно влияет угол луча и конструкция светильника. Также на восприятие яркости играет роль цветовая температура источника света и состояние окружающей среды.
Два примера типичных значений светового потока:
— Лампа накаливания с электрической мощностью 15 Вт: световой поток Φ = 90 лм
— Компактная люминесцентная лампа/энергосберегающая лампа: с электрической мощностью 15 Вт: световой поток Φ = 900 лм
Какова светоотдача (η)?
Световая отдача — это мера, показывающая эффективность источника света. Это отношение люменов к мощности или ваттам, поэтому оно измеряется в люменах на ватт (лм/Вт) в Международной системе единиц (СИ). Чем выше значение, тем эффективнее источник света.
Примерные значения светового потока:
| Люминесцентная лампа (48 Вт) | 3000 лм |
| Энергосберегающая лампа (23 Вт) | 9 0016 1400 лм|
| Лампа накаливания (100 Вт) | 1340 лм |
| Свеча | 12 лм |
Примеры светоотдачи различных ламп:
| Лампа накаливания s | 6 — 19 лм/Вт |
| Галогенные лампы | 13–23 лм/Вт |
| Люминесцентные лампы | 52–85 лм/Вт |
| Ртутные лампы высокого давления | 40–58 лм/Вт |
| Высокое давление натриевые лампы | 70 — 140 лм/Вт |
Что такое сила света (определение канделы)?
Сила света — это фотометрическая величина, описывающая излучение света в определенном направлении.
Поскольку характеристики излучения оптического сигнального устройства определяются не только источником света, но и конструкцией куполов, сила света лучше всего подходит для характеристики сигнального эффекта оптических сигнальных устройств.
Интенсивность света — одна из фотометрических величин. Он связывает световой поток с углом луча источника света. Таким образом, сила света показывает, насколько сконцентрирован свет или какую плотность имеет излучаемый свет.
Какая метрическая единица используется для измерения силы света? Кандела (кд) — метрическая единица силы света. Например, сила света свечи составляет примерно одну канделу.
Как измерить интенсивность света?
Сила света является важным параметром для сравнения различных ламп. Лампы с одинаковым световым потоком могут иметь совершенно разную силу света из-за их угла рассеивания. Угол луча указывает угол, под которым свет излучается лампой.
Сила света или ее значение в канделах указывает, насколько интенсивно излучается свет.
Чем сфокусированнее излучается свет, тем он интенсивнее. На схеме показаны две лампы с одинаковым световым потоком (люменом), но разными углами луча. Сила света лампы с меньшим углом луча выше, чем у лампы с большим углом луча.
Как измерить интенсивность света?
Для определения силы света лампы необходимы световой поток и угол луча или телесный угол. Значение силы света или силы света указывается в канделах. Единицами светового потока являются люмены, для телесного угла – стерадиан.
Сила света [кд] = световой поток [лм] / телесный угол [ср].
Если неизвестен телесный угол, а известен только угол луча, его можно определить по формуле преобразования:
Если расчет по приведенным выше формулам для лампы невозможен, измерение освещенности можно провести с помощью интегрирующей сферы и спектрометра. Это создает кривую распределения силы света. Отсюда можно сделать выводы о силе света.
Стандартная свеча, например, излучает силу света в 1 кд, т.
е. она излучает около 12 люменов (лм) во всех направлениях.
Что такое освещенность (люкс)?
Люкс предоставляет информацию об освещенности. Это мера яркости, с которой освещается область. Люкс показывает, какой световой поток (люмен) источника света приходится на единицу площади поверхности приемника. Значение люкс — это чисто величина приемника.
Освещенность рассчитывается по следующей формуле: Люкс [лк] = световой поток [лм] / площадь [м2].
Освещенность составляет 1 люкс, если световой поток в 1 люмен падает равномерно на площадь 1 м².
Другая формула для расчета освещенности на больших расстояниях выглядит следующим образом: Люкс [лк] = сила света [кд] / радиус или расстояние в квадрате
Чем дальше область от источника света, тем ниже освещенность. Определенное значение люкса можно использовать для определения того, достаточно ли хорошо освещены определенные области. Например, есть требования трудового законодательства о том, насколько ярко должна быть освещена рабочая зона для сотрудников.
Что измеряет люксметр?
Люксметр — это прибор для измерения освещенности (люкс). Значение указывает, насколько ярко светится точка измерения. Люксметр состоит из фотодатчика и дисплея. Фотодатчик обычно состоит из фотодиодов, которые обнаруживают свет. Затем на дисплее появляется измеренное значение в люксах.
Примерные значения в люксах
| Солнечный свет | 40.000 лк |
| Офисное рабочее место | 300-50 0 лк |
| Жилая площадь | 50-200 лк |
| Ночь полнолуния | 0 ,3 лк |
| Звездная ночь | 0,1 лк |
Как связаны люмен, кандела и люкс?
Термины люмен, кандела и люкс очень часто используются при измерении освещенности. Все они являются фотометрическими величинами. Следующая диаграмма показывает взаимосвязь между тремя терминами.
Единица люмен означает общий световой поток светильника, излучаемый во всех направлениях. Однако, поскольку свет, излучаемый светильниками, не излучается равномерно во всех направлениях, сила света указывается в канделах. Итак, кандела — это единица силы света. Это значение указывает, сколько света излучается в определенном направлении. В отличие от этих двух испускаемых величин существует также величина приемника люкс. Единица люкс измеряет не количество излучаемого света, а то, сколько излучаемого света достигает определенной поверхности.
Для оценки яркости светильника или источника света необходимо учитывать все три значения. Единицы измерения люмен и кандела указываются большинством производителей. Производители не могут указать значение в люксах, поскольку это значение зависит от условий окружающей среды в месте применения.
Что такое телесный угол?
Телесный угол представляет собой трехмерный размер светового конуса. Если светильник излучает свет, угол испускаемого света является трехмерным.
Единицей измерения телесного угла является стерадиан (ср). Интенсивность света указывает количество света, излучаемого источником света на телесный угол.
Телесный угол рассчитывается путем деления площади (A) на радиус (r²).
Какова плотность яркости (кд/м²)?
Плотность яркости дает информацию о впечатлении от яркости светильника. Он выражается в силе света на площадь (кд/м²). Плотность яркости описывает, насколько яркой нам кажется поверхность. На этот фактор влияют и другие обстоятельства, например состояние освещаемой поверхности.
Что такое цветовая температура?
Цветовая температура лампы определяет, производит ли свет теплое или холодное впечатление. Цветовая температура дается в Кельвинах и может быть оценена по шкале. Чем ниже цветовая температура, тем теплее и темнее кажется свет. Чем выше цветовая температура, тем холоднее и ярче кажется свет.
Цветовая температура влияет на атмосферу в помещении. Для жилых комнат предпочтительнее более низкая цветовая температура, для лабораторий или заводов свет с более высокой цветовой температурой.
Шкала ниже показывает цветовую температуру и ее три диапазона: теплый белый, нейтральный белый и дневной белый.
Цветовую температуру можно измерить с помощью колориметра. Помимо цветовой температуры, для пространственной атмосферы важен и индекс цветопередачи.
Что такое индекс цветопередачи?
Индекс цветопередачи, сокращенно CRI (индекс цветопередачи) или RA (общий эталонный индекс), говорит нам о качестве излучаемого света.
Когда объект освещен, он излучает цвета. Испускаемый цвет определяется не только цветом самого объекта, но и источником света. Источник света излучает волны разной длины, которые поглощаются или отражаются освещаемым объектом. Те длины волн, которые соответствуют освещаемому объекту, отражаются, остальные поглощаются. Таким образом, индекс цветопередачи зависит от длины волны, излучаемой источником света.
Естественный солнечный свет имеет значение RA 100, что также является самым высоким значением RA. Чем ближе значение RA к 100, тем выше качество освещения.
Что такое коэффициент отражения?
Коэффициент отражения указывает процентную долю светового потока, попадающего на отражаемую поверхность. В зависимости от характера освещаемой поверхности свет отражается, поглощается или пропускается.
Если свет отражается, он отражается обратно. Зеркала имеют коэффициент отражения 1. Светлые поверхности имеют значение, близкое к 1, темные поверхности имеют значение ниже 0,1. В помещении с темными стенами необходимо больше света, чем в помещении со светлыми стенами, для создания достаточной освещенности на рабочей плоскости.
Примеры отражения от различных поверхностей:
- Белый потолок или стена отражают до 85 % света,
- панели из светлого дерева до 50 %,
- красный кирпич до 25 % и
- черный пол 0 %.
Дополнительная техническая информация:
Оборудование для визуальной сигнализации
- Типы маяков
- Проблесковые маяки
- Световая техника
- Цвета в сигнале
- Сила света
Оборудование звуковой сигнализации
- Громкость
- Звуковая сигнализация
ATEX
- Все о ATEX 9031 9
Стандарты продукции и маркировка
- Степень защиты IP
- Сертификация UL
- Маркировка CE
Расчет освещенности
Расчет освещенности ПРИМЕЧАНИЕ.
Это вырезано из заметок из класса профессора Секуина CS184 Fall04. Для
полный документ см. на http://www.cs.berkeley.edu/~ug/slide/pipeline/assignments/as8/SLIDEHOME/docs/slide/spec/spec_frame_nongeonode.shtml#lightingРасчет освещенности
В этом разделе объясняется, как различные осветительные приборы параметры используются для характеристики освещения сцены.
Модель освещения используется для расчета цвета каждого точку на поверхности при освещении. Он определяется как сумма освещенности от каждого отдельного источника света.
Следующие символы используются во всех расчетах освещения ниже:
- д : расстояние от источника света до точки на рассмотрении.
- C
Если в любом из вычислений значение цвета
выходит за пределы этого диапазона, его необходимо нормализовать. - C diff : Диффузный цвет поверхности — задается параметром цвета на поверхности заявление.
- C свет : Цвет освещающего света — дано цвет параметр в любом свете заявление.
- I : тройка цветов, обозначающая освещение или воспринимаемый цвет. Каждое из приведенных ниже уравнений, включающее I или любое другое с индексом I , можно разложить на красная, зеленая и синяя компоненты цвета и должны быть нормализованы в так же, как тройка цветов, C .
- D : вектор направления направленного света или пятна.
- P : положение прожектора или прожектора.
- L : вектор света — имеет направление, противоположное направление падающего света.
- V : вектор из рассматриваемой точки в глаз.
- N : нормаль к поверхности на той же стороне поверхности как V . Обратите внимание, что это не обязательно нормаль внешней поверхности.
- R : вектор отражения, определяющий отражение
направление светового луча в идеальном случае плоского
зеркало.
Он рассчитывается как
Если в любом из вычислений значение цвета
выходит за пределы этого диапазона, его необходимо нормализовать.
Примечание: L , V , N и R являются единичными векторами
Освещенность в точке на поверхности зависит как от
свойства поверхности и освещающих источников света.
Параметры поверхность заявление
определить различные
поверхностные свойства.
| поверхность | id цвет ( C r отражательная способность (K исп. K дифф. K спец. ) показатель N фонг металлический м |
| торцевая поверхность |
( С р С г С б ) тройка определяет диффузный цвет поверхности, т.е. цвет поверхности при рассеянном освещении или нормальный цвет поверхности. Это C дифф .
К амб , К диф , и K спецификация — окружающий, диффузный и
коэффициенты зеркального отражения соответственно.
Все должно быть между 0 и 1.
Каждое из них умножается на три значения цвета поверхности.
обеспечивают отражательные свойства поверхности для каждого из
три цвета. K амб коэффициент контролирует долю
рассеянный свет, отраженный от поверхности. Этот коэффициент
можно поднять или опустить, чтобы соответствовать общей отражательной способности
поверхность (т.е. K амб = K диф )
или для представления количества окружающего света, который влияет на
объекта (т.е. коэффициент внешней освещенности может быть снижен, если
считается, что объект находится в темном углу сцены.)
Дифференциал K коэффициент контролирует долю
свет диффузно отражается от поверхности.
Это диффузное отражение рассчитывается по закону Ламберта.
Коэффициент K spec контролирует долю
свет, который зеркально отражается от поверхности.
Это зеркальное отражение рассчитывается в соответствии с
Модель освещения Фонга.
N фонг является показателем степени в фонге
зеркальный термин.
Расчеты освещения должны выполняться в 9Система координат источника света 0485. Освещаемая точка и ее вектор нормали должны быть преобразуется в систему координат источника света с помощью Q свет<-объект и Q объект<-свет T соответственно. Это позволит правильно рассчитать спад в случай света, который был масштабирован и позволит прожекторы или точечные светильники должны иметь неравномерный масштаб в мир.
Металлические поверхности
м — это металлический фактор поверхности и используется
для вычисления C spec , зеркального цвета
поверхность.
Значение м должно быть между 0 и 1.
Чем металличнее поверхность, тем больше ее естественный цвет.
отражено в зеркальных отражениях.
Если поверхность чисто металлическая ( м =1), то зеркальные отражения
вне поверхности будет иметь тот же цвет, что и диффузные отражения;
если поверхность чисто пластическая ( м =0), то зеркальные отражения
будет в точности соответствовать цвету падающего света.
Если C свет — это цвет освещающего света,
затем
Окружающий свет
свет идентификатор
тип SLF_AMBIENT
цвет ( С р С г С б )
концевой фонарь
Окружающий свет определяет ненаправленное фоновое освещение. Цвет поверхности, освещенной рассеянным светом,
Например:
светлый фон введите SLF_AMBIENT цвет (0,86 0,2 0) конец светаопределяет красноватую фоновую подсветку.
Направленный свет
свет идентификатор
введите SLF_DIRECTIONAL
цвет ( C р C г C б )
концевой фонарь
Направленный свет — это источник света, находящийся в бесконечности, при этом свет
излучается в одном основном направлении, D = ( x d y d z d ).
По умолчанию это направление равно (0 0 -1) ,
по оси — z ,
но его можно изменить преобразованиями, помещающими свет в
сцена.
Если Q world<-light это преобразование света
затем
L = — D / | Д |
Точно так же поверхность и ее нормаль могут быть преобразованы в
система координат источника света с использованием Q свет <-мир и Q world<-light T соответственно.
Тогда вектор света по умолчанию, (0 0 -1) , равен
использовал.
Этот метод даст правильные результаты в случае масштабированного источника света.
источник.
Для направленного света нормированный вектор света L равен постоянным для всех рассматриваемых точек.
Цвет точки на поверхности, освещенной направленным светом источник
Л ) C дифференциал C свет + К спец. ( R . V ) Нфонг C спец. Точечный свет
свет идентификатор
введите SLF_POINT
цвет ( С р С г С б )
мертвое расстояние ( d 0 )
спад ( n 1 )
концевой фонарь
Точечный источник света расположен в точке P = ( x p y p z p ),
и излучает свет одинаково во все стороны.
По умолчанию эта позиция находится в начале координат, (0 0 0) ,
но его можно изменить преобразованиями, помещающими свет в
сцена.
Если Q world<-light это трансформация света
затем
— положение источника света в мировых координатах.
Точно так же поверхность и ее нормаль могут быть преобразованы в
система координат источника света с использованием Q свет <-мир и Q world<-light T соответственно.
Тогда положение источника света по умолчанию, (0 0 0) , равно
использовал.
Этот метод даст правильные результаты в случае масштабированного источника света.
источник.
Вектор света, L , отличается для каждой точки на поверхности и – вектор от рассматриваемой точки до источника света. d 0 мертвое расстояние и n 1 — показатель степени коэффициента спада.
Цвет точки на поверхности, освещенной точечным источником света то же, что и для направленного источника света, за исключением того, что затухает с расстоянием в множитель 1/( d 0 + d ) n 1 . Если d это расстояние от источника света до точки рассматриваемого цвета точки на поверхности, освещенной точечный источник света это:
Л ) C дифференциал C свет + К спец. ( R . V ) Нфонг C спец.
( d 0 + d ) n 1 Прожектор
свет идентификатор
тип SLF_SPOT
цвет ( C р C г C б )
мертвое расстояние ( d 0 )
спад ( n 1 )
угловой спад ( n 2 )
концевой фонарь
Точечный источник света расположен в точке P = ( x p y p z p ),
но подобно направленному источнику света, он излучает свет в одном
главное направление. D = ( x d y d z d )
— вектор в главном направлении излучаемого света.
По умолчанию точечный источник света расположен в начале координат. (0 0 0) , если смотреть вниз по оси — z , (0 0 -1) . Они могут быть изменены с помощью
преобразования, которые помещают свет в сцену так же, как для
в
точечный свет
и
направленный свет
соответственно.Световой вектор, L , отличается для каждой точки на поверхности и является единичным вектором из рассматриваемая точка на P . д это расстояние от источника света до точки. д 0 и нет 1 такие же, как для точечного источника света и n 2 является показателем углового спада между Д и — л . Цвет точки на поверхности, освещенной точечным источником света. то же самое, что и точечный источник света, за исключением того, что ослабляется с углом выхода из луча в множитель [ Д . (- L )] n 2 . Цвет точки на поверхности, освещенной прожектором, равен
