Котельная в коттедже: требования к помещению, устройство и оборудование

Содержание

требования к помещению, устройство и оборудование

  • Консультации профессиональных специалистов. Мы окажем помощь в подборе оптимального варианта котельного оборудования для частного дома и схем его монтажа. При необходимости мы выполним проектные работы
  • Мы используем только сертифицированное для России оборудование и расходные материалы, которые предлагаются по специальным антикризисным ценам
  • Все современные требования к котельной в частном доме выполняются согласно СНиП в обязательном порядке. В наличии вся необходимая для производства данного вида работ разрешительная документация. Мы лицензированы для подписания трехстороннего Договора (Акта разграничений ответственности) с газовым хозяйством
  • Квалифицированные инженеры, а также обученные и укомплектованные профессиональным инструментом монтажные бригады
  • Компания несет полноценные гарантийные обязательства. А также мы производим техническое обслуживание газового и другого теплового оборудования в гарантийный и после гарантийный периоды

Будем рады Вашему обращению

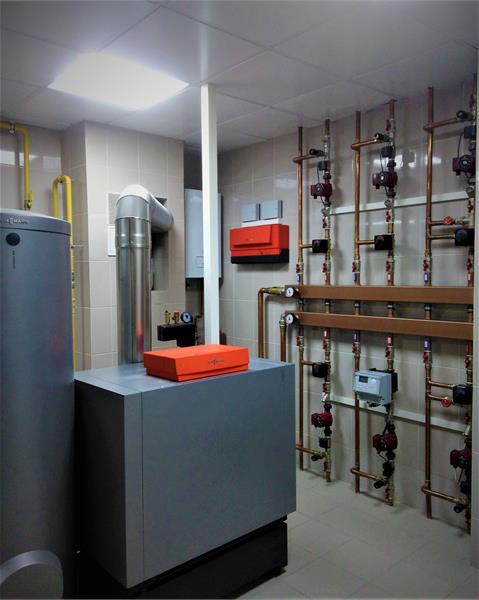

Основные элементы котельной для дома

Котельная частного дома состоит из следующих основных элементов:

  1. Отопительный котел
  2. Группа безопасности котельного оборудования
  3. Расширительный бак
  4. Обвязка котельного оборудования – трубы, ЗРА, манометры, термометры и прочее
  5. Коллектор, гидравлический разделитель (опционально)
  6. Насосное оборудование (опционально)
  7. Сети удаления дыма и вентиляции (при условии использования оборудования выделяющего продукты сгорания)
  8. Элементы автоматического управления (опционально)

Помимо описанных выше основных составляющих, необходимо предусмотреть и другие комплектующие.

Если предполагается использовать котел с одним контуром, то встает задача размещения водонагревателя (бойлера) для контура горячего водоснабжения. Хоть водонагреватель и не относится к контуру отопления, тем не менее, чаще всего устанавливается в котельном помещении вместе с основным тепловым оборудованием.

Использование бойлера влечет за собой обязательную установку группы безопасности бойлера и расширительного бака системы ГВС. А также, возможно, дополнительных насосов.

Таким образом, в обустраиваемом помещении необходимо предусмотреть место не только для размещения основного котельного оборудования, но и для опционального, обозначенного выше.

Оснащение котельной для частного дома должно осуществляться только специализированными компаниями, имеющими в своем штате опытных профессионалов!

Оформить заявку

Требования к помещению котельной в частном доме

Требования к помещению частной котельной, а также к технологии установки в этом помещении оборудования, четко прописаны в СНиП. Основными из них являются:

  • Стены обустраиваемого помещения могут быть выполнены из бетона или строительного кирпича. Допускается нанесение керамической плитки или огнеупорного штукатурного покрытия. Эти требования продиктованы соображениями пожарной безопасности
  • При установке напольного котла пол покрывается бетонной стяжкой (в дальнейшем возможна облицовка плиткой) или листовым металлическим покрытием. Под котел должен быть выполнен подиум
  • Навеска котла настенного типа производится на стену с предварительной установкой на нее металлического листа. Существует и другой вариант, при котором данная стена должна быть покрыта плиткой
  • В котельном помещении не разрешается размещать легковоспламеняющиеся и взрывчатые вещества. Исключение может составлять только специальным образом хранимое топливо
  • Около котла необходимо наличие места, достаточного для беспрепятственного доступа к нему при эксплуатации. Кроме того, необходимо предусмотреть место для проведения технического обслуживания или возможного ремонта.
    Именно поэтому, перед началом работ по установке оборудования в котельном помещении с небольшой площадью, мы настоятельно рекомендуем составить план его расстановки
  • Для котельного помещения в частном доме при установке газовых котлов существует жесткая регламентация по габаритным размерам и обустройству
Требование Параметр
  Наименьшая допустимая высота потолка 2,5 м
  Площадь котельной в частном доме  более 6 м2
  Кубатура помещения более 15 м3
  Удаленность котельного помещения встроенной котельной от входа в частный дом Более 12 м
  Огнестойкость стен котельного помещения, смежных с домом Более 0,75 часов
  Минимальный размер окна

0,03 м2 / 1м3 помещения
  Вентиляционная система Обязательное наличие
  Сечение приточных отверстий 0,01 м2 / 10 кВт мощности котла
  Высота подиума под напольный котел  Более 50 мм
  Минимальное расстояние от котла до сгораемых материалов Более 400 мм
  Минимальная площадка около «лица» котла Более 1 м2
  Дверь в котельное помещение

Наличие. Обязательное открывание наружу
  Легкий доступ к газовым вентилям
Наличие
  Заземление котла Наличие
  Системы канализации Наличие
  • К помещениям, в которых устанавливается твердотопливный котел, также предъявляются некоторые требования. Расстояние между таким котлом и ближайшей к нему стеной должно составлять, как минимум, 10 см. Имеется условие и по необходимой минимальной площади окна в таких помещениях. А именно, на каждый киловатт расчетной тепловой производительности котла необходимо предоставить – более 8 кв. см. остекления. Дымоход должен обладать одинаковым размером поперечного диаметра по всей своей длине и по возможности содержать как можно меньшее число поворотов. Если предполагается установить котел, который использует в качестве топлива уголь или дрова, то площадь помещения, в котором он устанавливается, должна быть – больше 8 м2
  • Электропроводка в рассматриваемых помещениях должна соответствовать нормам ПУЭ. Если предполагается к использованию электрический котел, то его токопроводящие клеммы подлежат обязательному заземлению
  • Обустройство котельной, которая работает на дизельном топливе, предполагает в непосредственной близости от строения разместить в земле крупный (объемом 1,5 м3 или больше) металлический толстостенный топливный резервуар. В самом котельном помещении устанавливается бак, в который топливо попадает из подземного резервуара. Необходимо обеспечить беспрепятственный подъезд к этому резервуару

Помимо перечисленных существует еще огромное количество «узких мест» и нюансов, которые необходимо учесть при монтаже котельной для достижения высокого уровня конечного результата.

При сотрудничестве с «ВиДстрой Инжиниринг» Вы становитесь владельцем безопасной, надежной и технически функциональной котельной, которая отвечает всем требованиям СНиП!

Отправить заявку на расчет

Система удаления дыма

Если устройство котельной в частном доме производится на базе котла, в котором происходит горение топлива, то необходимо позаботиться об организации эффективной системы удаления дыма.

При проектировании и установке дымохода необходимо учесть ряд условий. Вот некоторые из них:

  • Дымовую трубу необходимо выводить выше уровня кровли. Это делается для обеспечения достаточного уровня тяги.
  • В качестве материала для изготовления дымохода чаще всего используются нержавеющая сталь, керамика, различные типы огнеупорных пластиков. Рекомендуется устанавливать дымоход, конструктивно выполненный в качестве сэндвича. В этом случае посреди двух слоев основного материала расположен утеплитель. При таком варианте на поверхности трубы образуется намного меньше конденсата.
  • Если дымоход установлен снаружи дома, его необходимо надежно зафиксировать. Самые распространенные способы решения этого вопроса – прикрепление хомутами нужного размера к стене дома или помещение его в кирпичную трубу.
  • Необходимо помнить, что канал, предназначенный для удаления дыма, должен быть снабжен люками или ревизиями. Данные отверстия необходимы для выполнения очистки через них внутреннего пространства дымовой трубы от выводимых продуктов сгорания.

Варианты размещения котельной относительно частного дома

По месту установки котельная, предназначенная для частного дома, может быть:

Встроенная в дом

В данном случае котельная размещается в одном из помещений дома, которое заранее подготовлено по правилам СНиП.

С позиции стоимости обустройства – это наиболее привлекательный вариант, но он применим не всегда. Котельная, встроенная в частный дом, не желательна к применению при использовании газового котла, укомплектованного атмосферной горелкой (камера сгорания открытого типа).

Также данный вариант не желателен при использовании оборудования, работающего на солярке. Оно достаточно шумное и может доставлять дискомфорт людям, проживающим в доме. Кроме того, при использовании оборудования на жидком топливе, в помещении его размещения и, возможно, в прилегающих помещениях будет стоять стойкий запах солярки.

Котельная, пристроенная к частному дому

Она представляет собой отдельное здание, смежное с отапливаемым домом, т. е. имеет с ним хотя бы одну общую стену. Если имеется дверь, ведущая непосредственно из дома в помещение котельной, то она должна быть обита с двух сторон негорючим материалом.

При непосредственном контакте пристроенной котельной с жилыми помещениями частного дома, необходимо обеспечить минимальный уровень шума. Для чего выполняется шумоизолирование котельного помещения. Проведение работ по изоляции от шума не обязательно и не декларируется СНиП. Но выполнив его, Вы снизите посторонние шумы в доме, возникающие от работы котла, и тем самым увеличите комфорт проживания.

Отдельно стоящая от дома

Данный вариант котельной предусматривает наличие удаленного от отапливаемого частного дома сооружения, отвечающего СНиП, и размещения в нем необходимого котельного оборудования. При этом оборудование котельной стыкуется с отопительной системой частного дома при помощи инженерно-технических коммуникаций – теплотрасс.

В большинстве ситуаций это наиболее подходящее решение. Использование его дает возможность применять оборудование абсолютно любого типа и любой мощности. Данное решение не доставит какого-либо дискомфорта проживающим в доме людям и не нарушает правил СНиП.

Главный недостаток котельной отдельно стоящей от частного дома – увеличение бюджета на создание. В ряде случаев очень даже значительно. На стоимость влияет необходимость возведения нового здания, а также, использование теплотрассы.

Блочно-модульная котельная (БМК)

Представляет собой контейнер, с полноценной котельной внутри. Является удобным решением для организации временного обогрева. Также, БМК может быть использована как резервный вариант на случай поломки основного оборудования.

Главное ее преимущество – это мобильность. БМК получили широкое распространение и успешно используются в основном на коммерческих или промышленных Объектах. Но и в частных домах такие котельные также применимы.

БМК могут быть разного исполнения, в том числе существуют передвижные варианты на шасси.

Котельная в доме представляет собой сложное инженерно-техническое решение!

Мы всегда оптимизируем состав оборудования под потребности Заказчика, тем самым минимизируем стоимость без потери надежности и требуемой функциональности!

Оставить заявку

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

  1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

  • Встроенная

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

  • Пристроенная

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

  • Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс — в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

  • Модульная

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

  1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

  • Газовые

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать — с размещение газгольдера и очень жесткими требованиями безопасности.

  • Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

  • Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

  • Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

  • Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
  • Размещение в одном помещении более двух котлов – запрещено
  • В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
  • Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
  • Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
  • Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
  • Наличие водопровода и канализационного трапа
  • Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
  • Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
  • Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

  • Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
  • Наличие средств тушения пожара, датчиков задымленности и сигнализации
  • Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
  • Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

  • Источник естественного освещения
  • Прямой выход наружу
  • Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

  • Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
  • Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

  • Минимальный объем – не менее 15 м3
  • Минимальная площадь – не менее 6 м2
  • Минимальная высота потолка – 2,5 м
  • Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
  • Наличие точки канализации
  • Минимальная допустимая ширина дверного проема – 80 см
  • Наличие эффективного заземления котла
  • Отдельный вход с улицы в помещение топочной
  • Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
  • Огнестойкость пола, стен и потолка – не менее 0,75 часа
  • Наличие форточек в окнах
  • Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
  • Наличие приточно-вытяжной вентиляции и дымохода
  • Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
  • Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
  • При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

  • Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
  • Минимальный размер внешнего резервуара – 1,5 м3
  • Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

  1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

  • Минимальное расстояние от котла до стены – более 0,1м
  • Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
  • Под топкой котла должен быть лист из стали
  • Минимальный размер площади твердотопливной топочной – 8м2
  • В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
  • Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
  • Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта
  1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

  • Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
  • Выделена достаточная электрическая мощность

Состав оборудования котельной

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

  • Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
  • Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
  • Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
  • При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
  • Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
  • При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
  • Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий
Читайте другие статьи по данной тематике
Дровяной котел для отопления дома — монтаж своими руками Электрокотлы для отопления частного дома: особенности, как выбрать, применение
Газовая котельная в частном доме Модульная газовая котельная
Отдельно стоящая котельная для частного дома Как выбрать газовый котел для отопления частного дома
Как выбрать котел для отопления дома Нормы проектирования котельной в частном доме
Монтаж теплотрассы от отдельностоящей котельной до частного дома Дизельные котлы отопления
Комбинированные котлы отопления: виды, особенности
Услуги по данной тематике
Монтаж котельной в частном доме Проектирование котельных
Монтаж котельных под ключ Монтаж газового котла отопления
Монтаж газовых котельных Монтаж котлов отопления дома
Монтаж электрического котла отопления Монтаж твердотопливного котла
Монтаж пеллетного котла Монтаж дизельного котла
Монтаж настенных газовых котолов Установка газового котла в частном доме
Стоимость монтажа газовых котлов Монтаж напольных газовых котлов

Котельная в доме

Российский климат суров, и без отопления у нас не проживёшь. Если есть возможность подключения к газовой магистрали, то большинство россиян предпочитают отапливать свои дома газом. Но вот в чём штука: устанавливать отопительный котёл в доме нужно по всем правилам, утверждённым руководством газовых сетей.

Разобраться в них обычному человеку довольно сложно. Если же во время приёмки будет найдено хоть одно нарушение, то ваш котёл подключат лишь после устранения всех огрехов. У газовщиков чувство юмора, как правило, отсутствует, и это вполне объяснимо – их небрежность при подключении отопления вполне может обернуться взрывом дома.

Исходя из вышесказанного, мы решили рассказать простыми словами о том, как должна быть устроена котельная в частном доме. Итак, открываем

1) МДС 41-2.2000 Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных;

2) CП 60.13330.2016 Отопление, вентиляция и кондиционирование воздуха. п. 6.5.1 -6.5.8;

3) СП 55.13330.2016 Дома жилые одноквартирные п. 7.13 -7.14;

4) СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб, п.6.17- 6.25.

и изучаем.

Там где нормы противоречат друг другу, принимаем во внимание более жесткое требование, чтобы соответствовать всем.


Где ставить котёл?

Прежде всего, следует указать: фэн-шуй к выбору места для отопительного котла применять не стоит. В этом важном деле необходимо исходить из мощности агрегата.

  • Котёл до 36 кВт можно поставить на кухне, даже если там уже есть газовая плита и водогрейная колонка.
  • Для котла свыше 36 кВт потребуется отдельное помещение – котельной (топочной).
  • Помещение котельной нельзя совмещать с санузлом: т.е. размещать в котельной душевую, ванну, унитаз.

При желании во всех наших домах котел можно размещать на кухне: мощность агрегатов, согласно теплотехнических расчетов, чаще всего составляет 20-25 кВт. Но для большинства проектов, для газового котла в проектах предусмотрена котельная.


Какой должна быть котельная в доме?

Техническое помещение, в котором вы будете устанавливать котёл, нужно сделать достаточно просторным и удобным для ремонта и эксплуатации. Если вам придётся протискиваться между котлом и стенкой, прижимаясь к поверхности агрегата животом или спиной, инспектор газовой службы без разговоров запретит эксплуатировать такую «удачную» отопительную систему.


Если котёл будет стоять на кухне

Итак, рассмотрим кухню, в которой будет установлен котёл на газе, вырабатывающий менее 36 кВт тепла.

Это комната, объём которой составляет не меньше 15 кубометров плюс 0,2 кубометра на каждый киловатт тепловой мощности. При этом расстояние от пола до потолка не должно быть меньше 2,5 метров.

В качестве примера проверим, подходит ли для котла с тепловой мощностью 20 кВт кухня 3х4х2,5 метра. Объём помещения равен 3х4х2,5=30 м³. Минимальный объём кухни для 12-киловаттного котла составляет 15+ 20х0,2=19 кубометра. Следовательно, наша кухня вполне соответствует требованиям по кубатуре.

Однако объёмом помещения требования не ограничиваются. В кухне необходимо обеспечить постоянный приток воздуха, поэтому там должны быть:

  • окно, причём обязательно с открывающейся форточкой, чтобы кухню можно было в любой момент проветрить;
  • дверь с вентиляционным отверстием, живое сечение которого равно или превышает 0,025 м²;
  • вентиляционный канал с вентиляционной решеткой.

«Живое сечение» вентиляционного зазора – это суммарная площадь всех отверстий, если зазор забран решёткой. Учитывается только площадь проёмов, в которые проходит воздух, но не площадь, перекрытая полосами решётки.

Как видите, требования Инструкции довольно строги, но их выполнение не требует невероятных усилий. С ними вполне можно справиться без грандиозного удорожания проекта.


А если котёл будет стоять в отдельном помещении?

Если для обогрева дома потребуется более 36 кВт энергии, тогда котельная нужна обязательно. Если меньше, тогда решать Вам, где размещать котел: на кухне или в топочной, но топочная — это все-таки удобнее.

Объём (кубатура) котельной должна быть не меньше 15 кубометров, а потолок – не ниже 2,5 метра.

  • окно, чтобы обеспечить днём естественное освещение;

Для монтажа котла категорически не подходит помещение без окон. Оконный проём необходим для естественного освещения топочной. Но самое важное – если случится взрыв газа, то сила взрыва будет направлена через окно наружу, а другие помещения не пострадают.

Размеры окна для отдельной топочной, согласно требованию Инструкции так, чтобы площадь остекления была не меньше 0,03 м² на каждый кубометр объёма комнаты. В соответствии с СП предписывают соблюдать следующие размеры остекления:

  • при толщине 3 мм – площадь каждого отдельного стекла должна быть не меньше 0,8 м²;
  • при толщине 4 мм – не меньше 1,0 м²;
  • при толщине 5 мм – не меньше 1,5 м².

Два документа дают противоречивые указания. Значит, чтобы гарантированно ничего не нарушить, выбирайте размеры окна так, чтобы удовлетворить обоим нормативам. То есть, если объём вашей котельной составляет 30 кубометров, площадь стекла должна быть не меньше 0,9 м², а если 15 м3, тогда 0,8 м2 при 3 мм стекле.

Соответственно котельную обязательно проектировать у внешней стены дома.

  • Отдельный выход в нежилое помещение или наружу. Впрочем, правила допускают и наличие двух входов в котельную. Сама дверь должна быть противопожарной и соответствовать 3-му классу пожарной безопасности.
  • Вентканал для эффективного воздухообмена.
  • Аварийный трап для слива воды из отопительной системы.
  • Сигнализатор загазованности на случай утечки последнего и клапан, который автоматически перекрывает подачу газа при наступлении аварийной ситуации.

Стены между топочной и остальными помещениями дома должны быть возведены из материалов, которые могут 45 минут выдерживать распространение огня без деформации. Для этих целей подойдут любые каменные материалы (вспененный бетон, кирпич, керамические блоки, обычный гипсокартон).


Особенности установки отопительного котла

Многие изготовители отопительного оборудования описывают правила монтажа своих агрегатов в прилагаемой инструкции. Если вам не повезло, и производитель не указал требования безопасности при монтаже, ничего страшного – нужно просто следовать родному Своду Правил 42-101-2003, который плохого не посоветует. Вот основные требования, которые озвучены в этом документе.

1. Стены вашей топочной или кухни желательно возводить из несгораемого материала – кирпича, бетона, газобетона, керамических блоков. На такой стене котёл можно подвесить без всяких предосторожностей, следя лишь за тем, чтобы оставить зазор не меньше 2 см между стеной и корпусом котла.

2. Если стена кухню или топочной, на которой будет висеть котел выполнены из материала, который в той или иной степени поддаётся горению – гипсокартона, каркасных конструкций, древесины и т. д. – то место установки котла нужно заранее подготовить. Для этого эта стена должна быть отделана несгораемым отделочным материалом – асбестом не тоньше 3 мм, поверх которого крепится листовая сталь, огнеупорной плиткой, штукатуркой, цементной стяжкой и т.д. Это покрытие должно выступать за границы корпуса котла не меньше, чем на 10 см, а сверху – не меньше, чем на 70 см. Можно обойтись и без защиты стен, но тогда котёл придётся вынести не меньше чем на 25 см от поверхностей.

3. При размещении отопительного котла в одном помещении с другим газовым агрегатом (плитой, газовой колонкой и др.) нужно оставить между ними зазор не меньше 10 см. Это расстояние измеряется по горизонтали между крайними точками выступающих частей обоих агрегатов.

4. Если отопительный котёл устанавливается на деревянном полу, поверх древесины нужно уложить несгораемое покрытие с пределом огнестойкости не ниже 0,75 часа. Это означает, что огнеупорный слой не разрушится в течение 45 минут под действием открытого огня. Для этих целей подойдут не только вышеуказанные несгораемые отделочные материалы, но и гипсокартон. Покрытие должно не меньше, чем на 10 см выступать за пределы корпуса котла с каждой стороны.

5. Если между котлом и стеной или котлом и плитой (колонкой и др.) есть проход, то его ширина должна быть не меньше одного метра, считая от крайней точки самой выступающей детали.


Что в наших проектах

В нашей проектной документации заложены все описанные требования к котельным, даже если вы видите, что планировка на сайте показывает топочную не в правильном месте. Как это проверить? Загрузите файл «линейные размеры помещений PDF» (справа от планировки) – он содержит те планировки, которые вы увидите в своей проектной документации, адаптированные к нормам Российской Федерации.


Заключение

Итак, ваша топочная может располагаться в любой части дома – хоть в подвале, хоть на чердаке, ограничений для таких котлов не предусмотрено (но выполнить все требования для подвала и тем более чердака будет сложно ).

1) Её кубатура должна быть не меньше 15 кубометров при высоте потолка не ниже 2,5 метра.

2) В комнате обязательно должны быть окно и выход в нежилое помещение, причём площадь стекла в окне будет не меньше 0,8 м².

3) Кроме того, в котельной потребуется вентиляция;

4) А стены нужно возвести из каменных материалов или обеспечить вокруг котла отделку из несгораемых материалов.

Как видите, в перечисленных требованиях нет ничего запредельно сложного. Если ваша котельная будет им соответствовать, подключение котла к газовой магистрали должно пройти гладко.

Но есть один маленький нюанс – это территориальные строительные нормы. Кроме тех документов, которые мы указали в начале статьи, газовщики оперируют и своими региональными документами, в которых могут быть дополнительные требования (например, запрещающие размещать котел на кухне при любых обстоятельствах). Поэтому перед строительством дома согласуйте проект котельной с газовой службой. На всякий пожарный ;-).

Надеемся теперь Вы легче найдете общий язык с газовой службой!

ПРИСОЕДИНЯЙТЕСЬ К НАМ В СОЦИАЛЬНЫХ СЕТЯХ
И УЗНАВАЙТЕ НОВОСТИ ПЕРВЫМИ

Ферма пляжных слив | Аренда коттеджей, ферма, магазины и рестораны в Вест-Кейп-Мэй, штат Нью-Джерси — Beach Plum Farm, аренда коттеджей, продуктовый рынок и кухня

140 STEVENS STREET, WEST CAPE MAY NJ 08204   | (609) 459-0121

140 STEVENS STREET,
WEST CAPE MAY NJ 08204
(609) 459-0121
